Cables AVDI para motos, motores náuticos y camiones: CB301-CB306, CB201-CB205, CB009 y adaptador J1850

Lista operativa de los cables que permiten al AVDI conectarse a vehículos sin toma OBDII estándar: motos, motores fueraborda y camiones. Elegir el equivocado significa, simplemente, no poder conectar.

Procedimiento

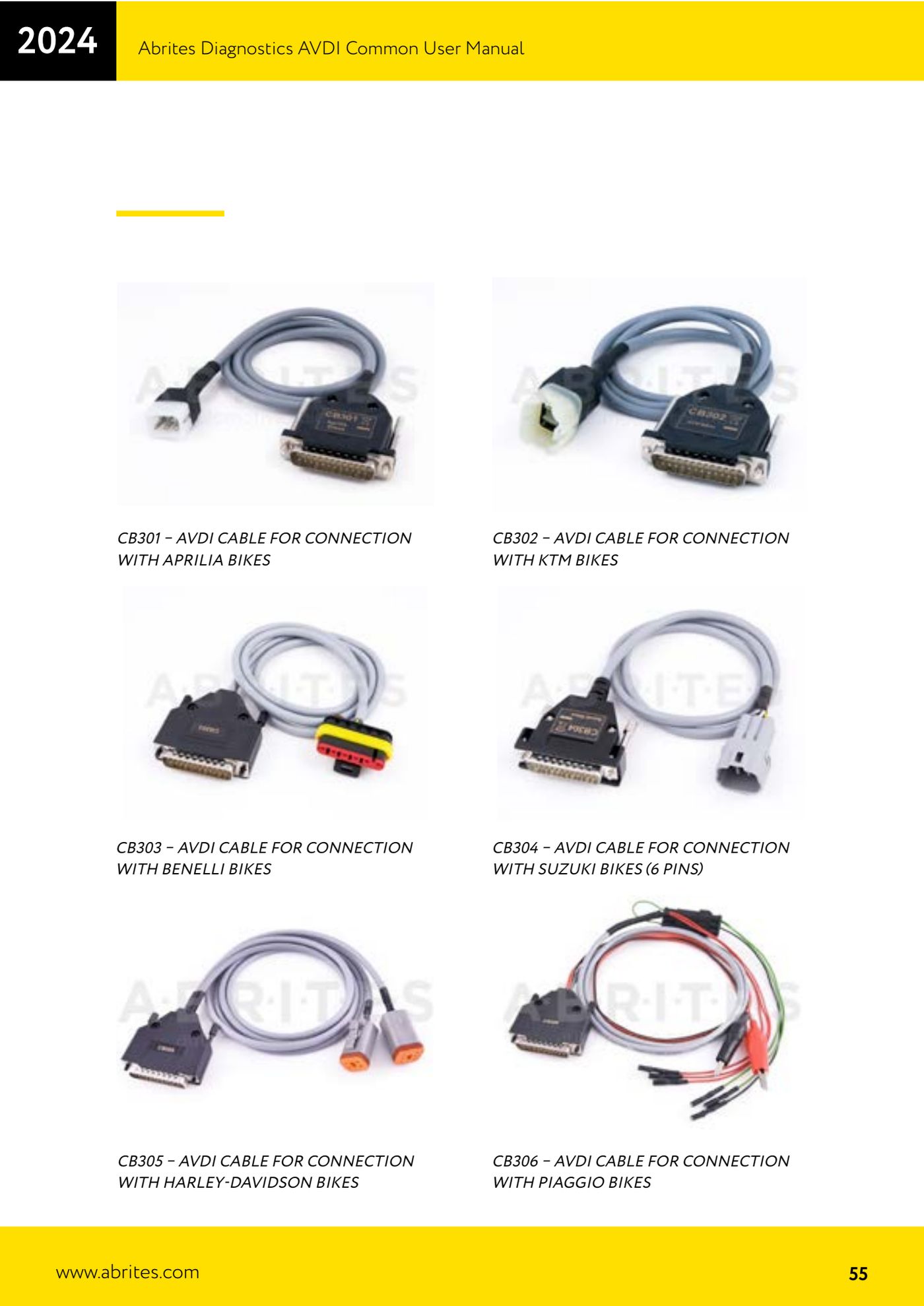

1. Motos: usa el CB301 para Aprilia, el CB302 para KTM, el CB303 para Benelli, el CB304 para Suzuki (6 pines), el CB305 para Harley-Davidson y el CB306 para Piaggio.

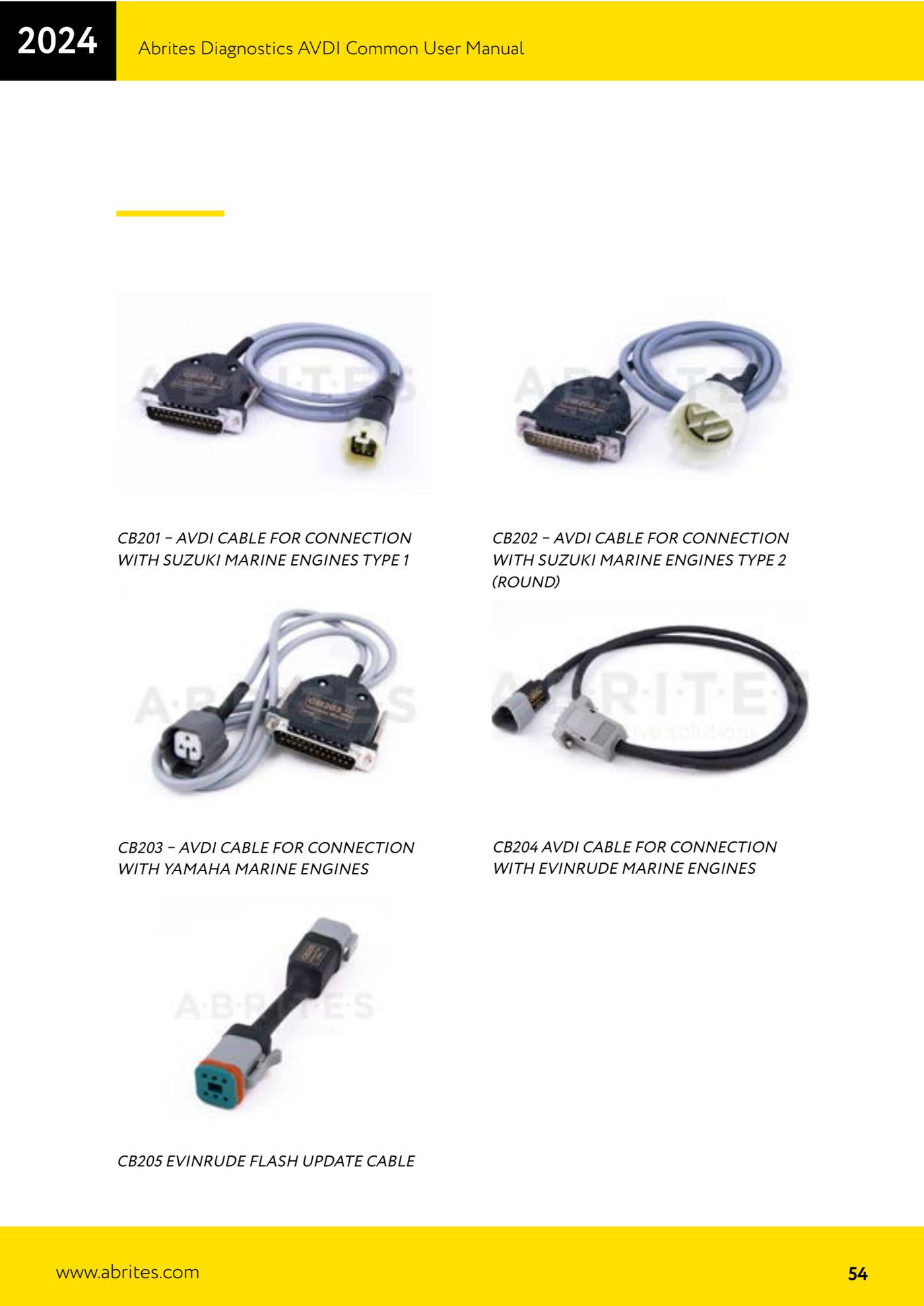

2. Motores náuticos: usa el CB201 para Suzuki Marine tipo 1, el CB202 para Suzuki Marine tipo 2 (conector redondo), el CB203 para Yamaha Marine y el CB204 para Evinrude.
3. Para la actualización de flash de los motores Evinrude usa el cable específico CB205 - Evinrude flash update cable.

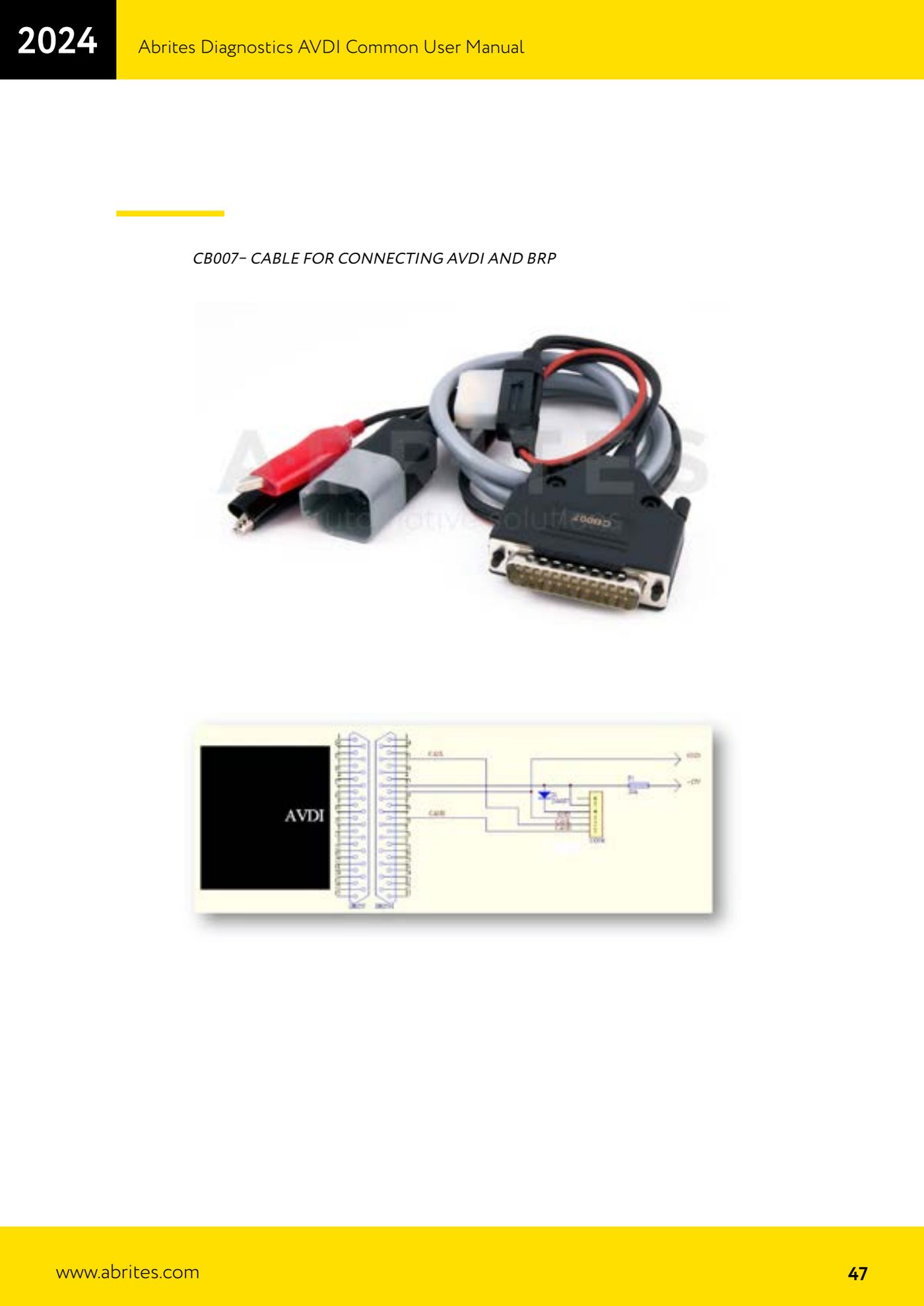

4. Para los productos BRP (Bombardier Recreational Products) usa el CB007 - cable for connecting AVDI and BRP.

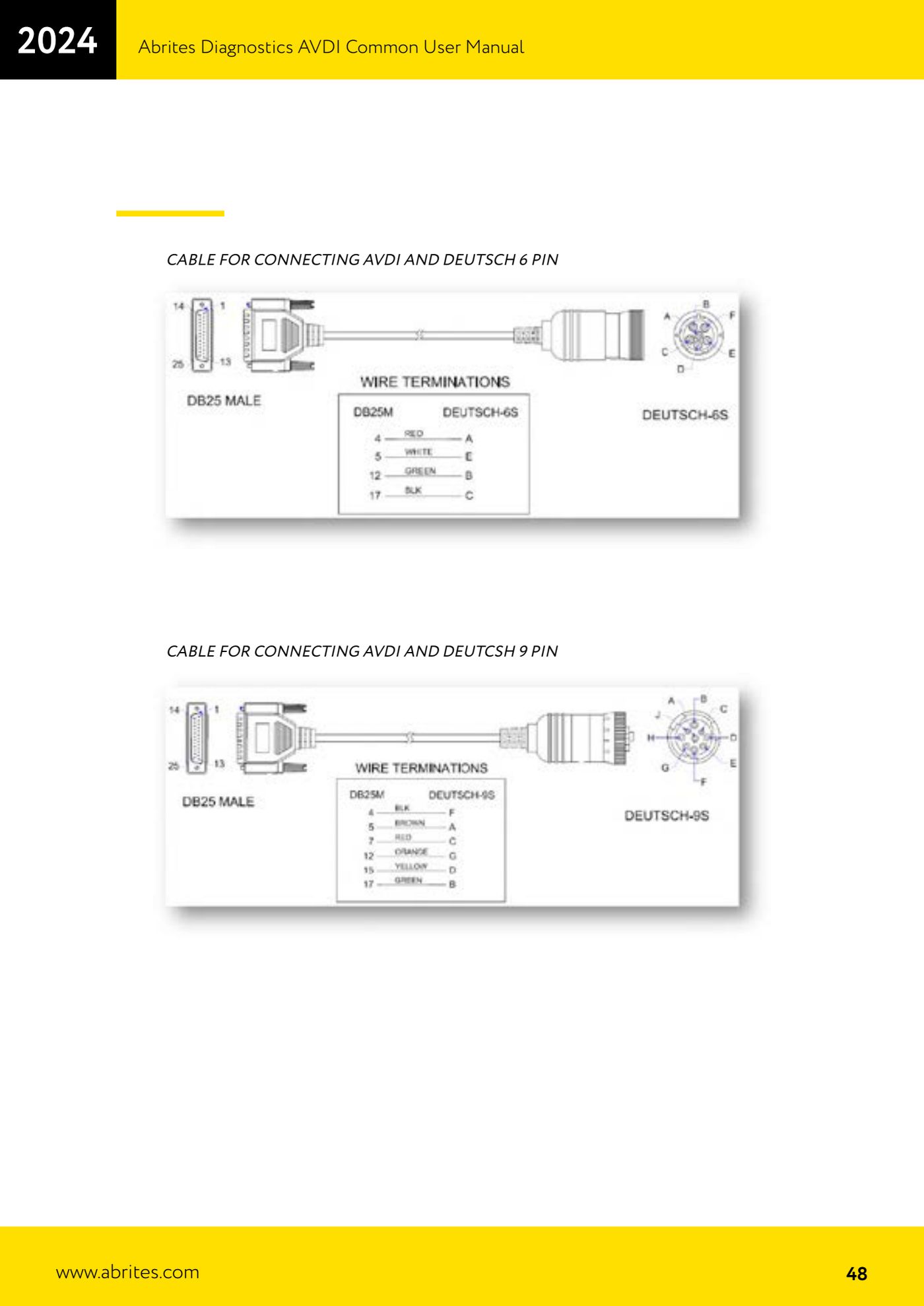

5. Camiones y vehículos pesados: usa el cable Deutsch de 6 pines o el Deutsch de 9 pines según la toma del vehículo; para la línea J1708 en la Deutsch de 6 pines usa el CB009 - AVDI cable for trucks Deutsch 6 pin (J1708).
6. En los vehículos con protocolo J1850 monta el adaptador J1850 específico entre el AVDI y la toma.
7. Con el cable correcto conectado, arranca el software Abrites y comprueba que se establece la comunicación con el vehículo antes de hacer nada más.

Capturas de referencia
