Alimentación durante los procedimientos: BSU02 Battery Support Unit y fuentes ZN062, ZN063, ZN083, ZN084

Strumenti Interfaz Clásica Hardware / Conexiones Básica ⏱ 10 min 6 pasos

Repaso de las fuentes de alimentación de Abrites: la BSU02 Battery Support Unit (Flash-Mem 100) mantiene estable la tensión del coche durante los trabajos largos, mientras que los distintos adaptadores DC alimentan los accesorios de banco con la tensión correcta.

Licencias necesarias

  • —

Hardware / cables

  • BSU02
  • ZN062
  • ZN063
  • ZN083
  • ZN084
  • ZN051
⚠ AtenciónPara los módulos de camión a 24V trabajados en banco se recomienda encarecidamente el adaptador ZN084 - 24V/4A. Cada accesorio tiene su fuente específica: ZN062 12V/0,5A para el ZN055, ZN063 12V/1A para el ZN059 y el ZN060; no los cambies entre sí.

Procedimiento

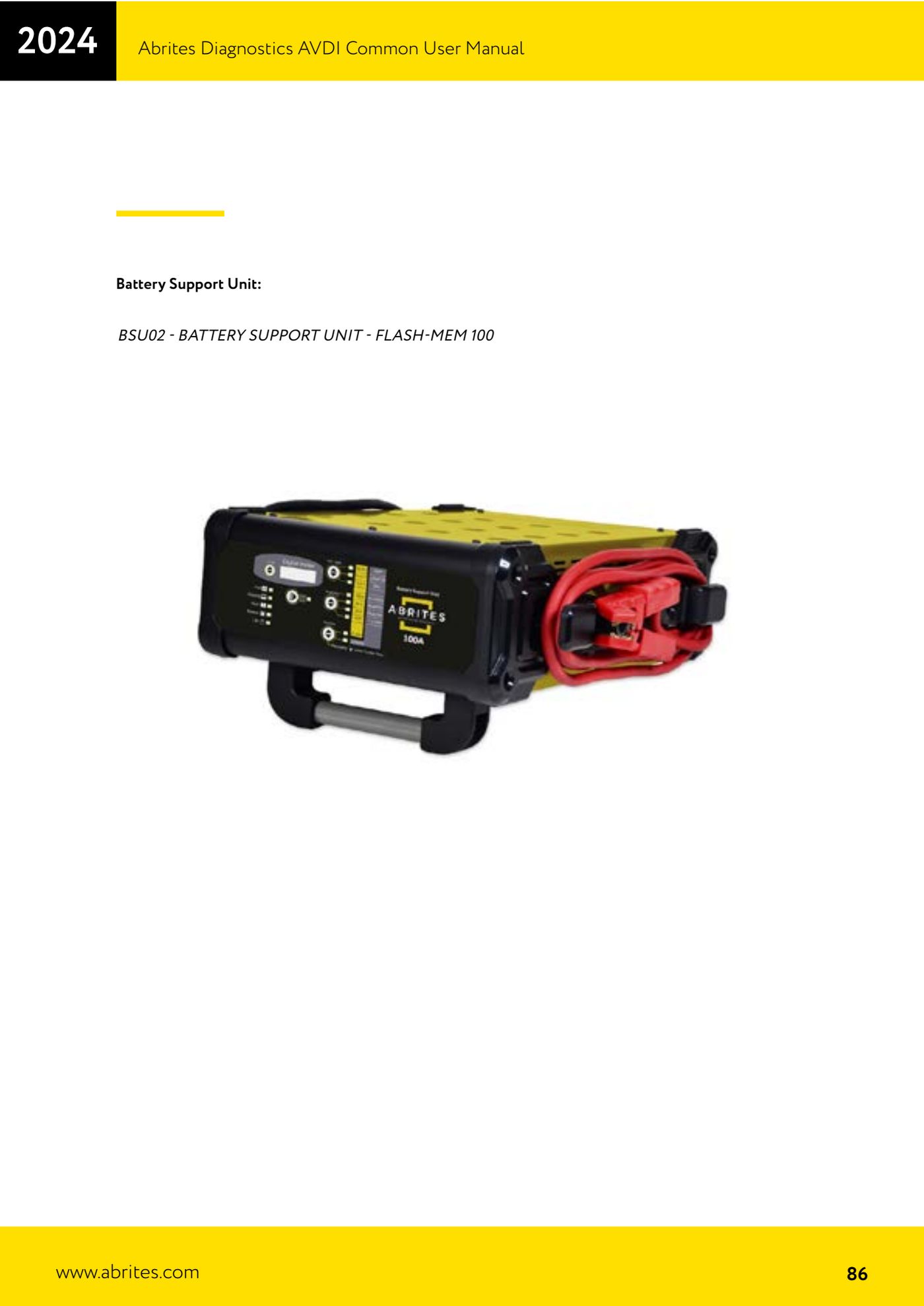

  1. Antes de cualquier procedimiento largo sobre el coche (programación, flasheo, exportación de password) conecta la BSU02 - Battery Support Unit Flash-Mem 100 a la batería del vehículo para mantener la tensión estable.

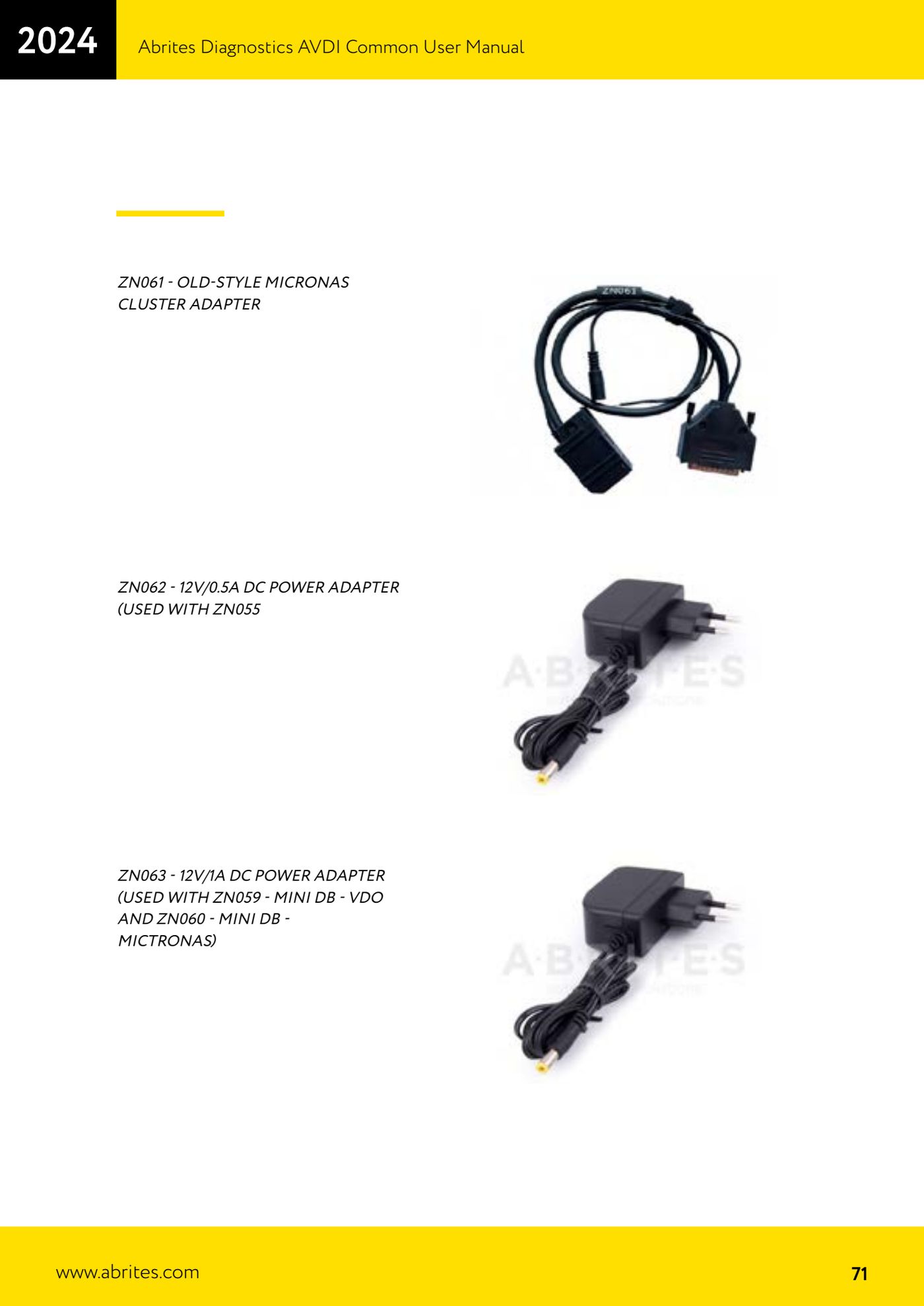

  2. Para el adaptador EWS3 ZN055 usa la fuente ZN062 - 12V/0,5A DC power adapter.
  3. Para los adaptadores mini DB de los cuadros VAG, es decir el ZN059 (VDO) y el ZN060 (Micronas), usa el ZN063 - 12V/1A DC power adapter.

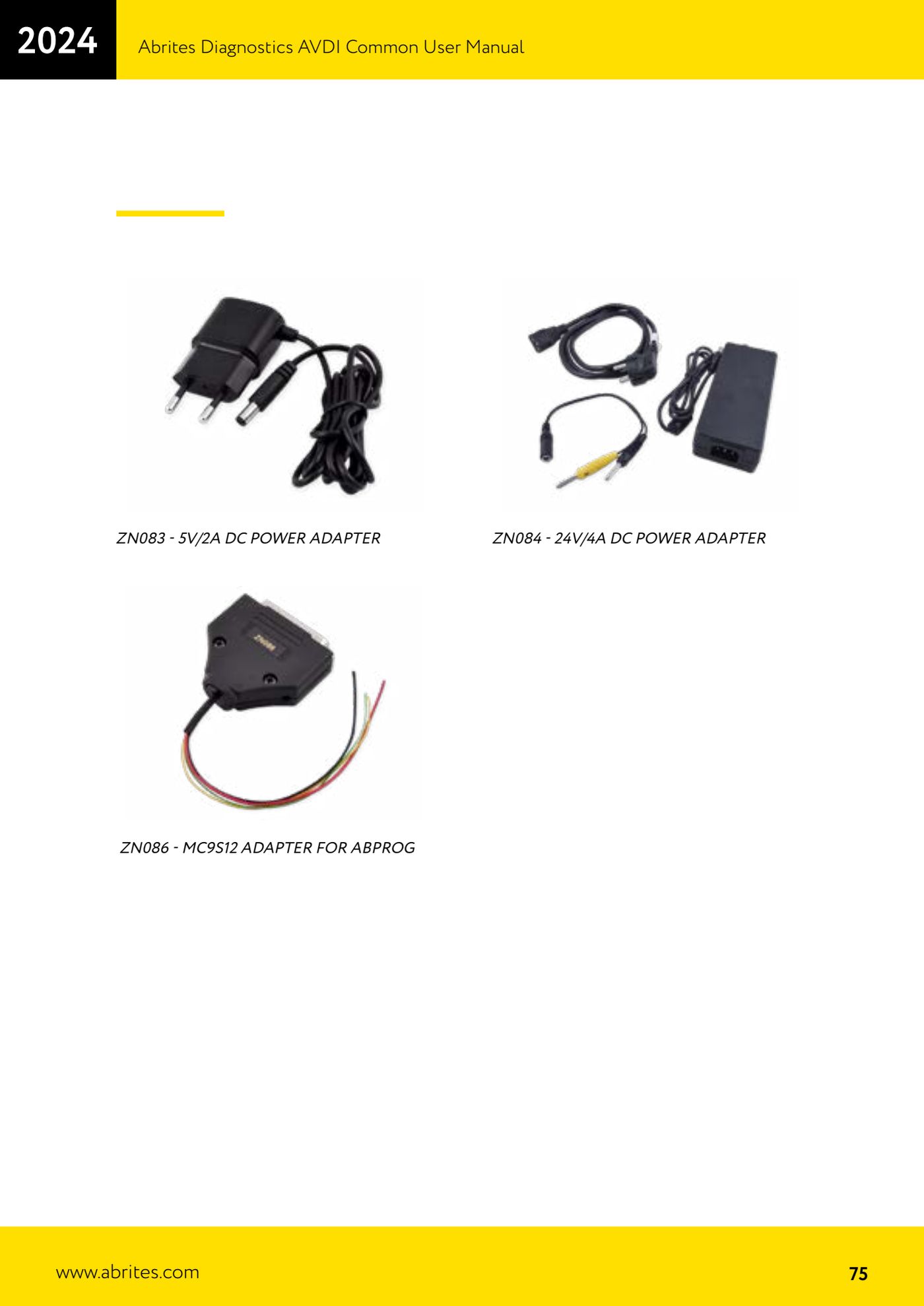

  4. Cuando haga falta una alimentación de 5V usa el ZN083 - 5V/2A DC power adapter.

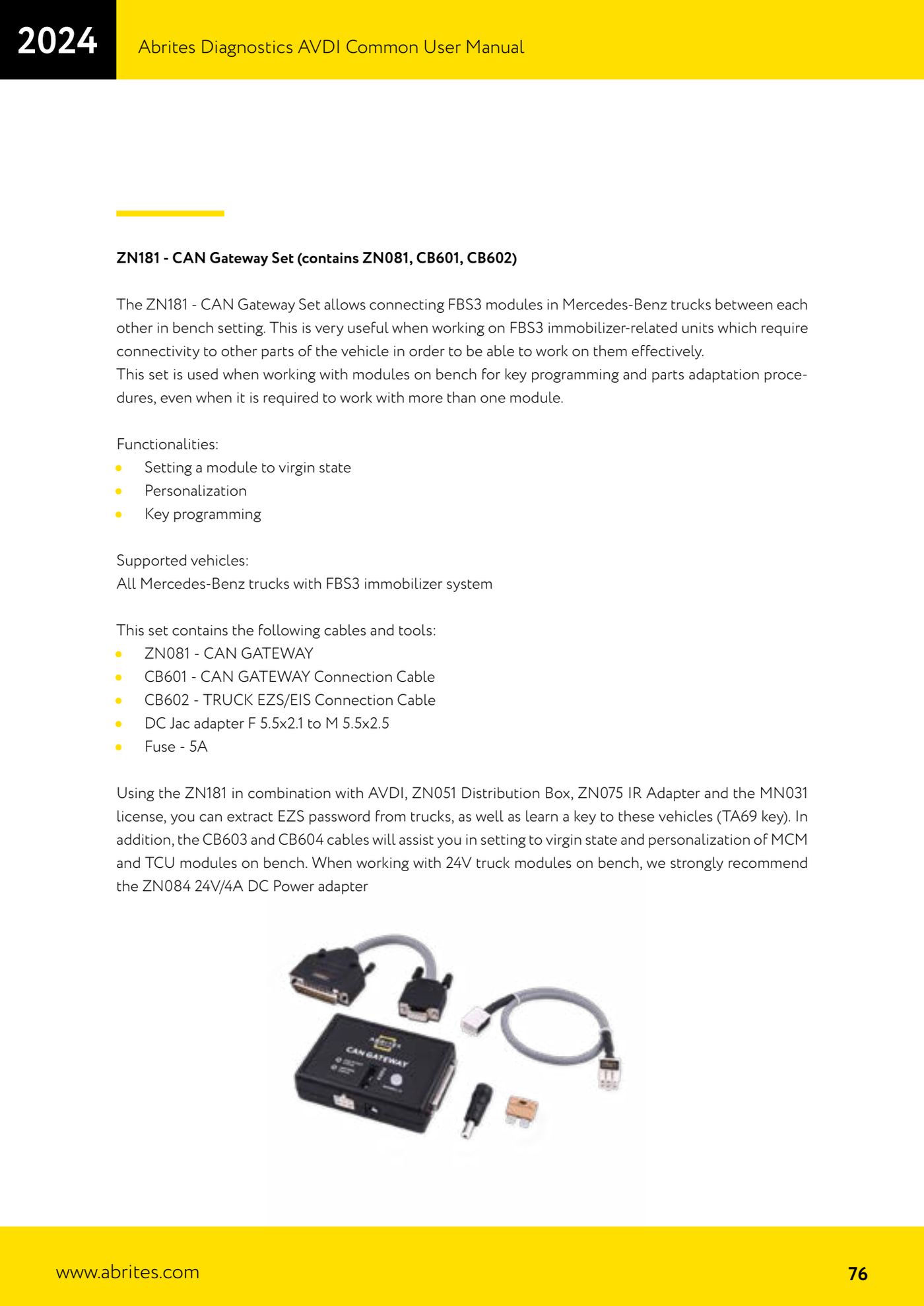

  5. Para los módulos de camión a 24V en banco usa el ZN084 - 24V/4A DC power adapter, tal como se recomienda para trabajar con el juego ZN181.
  6. Comprueba la tensión en vacío con el polímetro antes de conectar el módulo y después lanza el procedimiento desde el software Abrites.

Capturas de referencia

Alimentación durante los procedimientos: BSU02 Battery Support Unit y fuentes ZN062, ZN063, ZN083, ZN084 — 1Alimentación durante los procedimientos: BSU02 Battery Support Unit y fuentes ZN062, ZN063, ZN083, ZN084 — 2Alimentación durante los procedimientos: BSU02 Battery Support Unit y fuentes ZN062, ZN063, ZN083, ZN084 — 3Alimentación durante los procedimientos: BSU02 Battery Support Unit y fuentes ZN062, ZN063, ZN083, ZN084 — 4
Fuente: Manuale AVDI - manuale comune, parte 2 di 2, sezione alimentatori ZN062-ZN084 e BSU02 (p.71, 75-76, 86) · ⏱ tiempo estimado 10 min
