Component-Security-Bytes (CS) der Motorsteuergeräte SID7 auslesen

Diese Sonderfunktion liest die Component-Security-Bytes (CS) der Motorsteuergeräte SID7 aus. Das CS wird für Arbeiten rund um Anpassung und Wegfahrsperre benötigt; das Auslesen ist sowohl über OBDII als auch am Bench möglich.

Ablauf

1. Die Arbeitsweise festlegen: Anschluss über OBDII am Fahrzeug oder am Bench am ausgebauten SID7-Steuergerät (beides wird von der Funktion unterstützt).
2. Über OBDII: AVDI an die Diagnosebuchse des Fahrzeugs anschließen. Am Bench: das SID7-Steuergerät auf dem Tisch mit Spannung versorgen und den AVDI gemäß dem für dieses Steuergerät vorgesehenen Bench-Anschlussplan anschließen.
3. "Abrites Diagnostics for Porsche Online" aus dem Quick Start starten, mit aktivem AMS und stabiler Internetverbindung.
4. Das Menü "Special Functions" öffnen.
5. Die zugehörige Schaltfläche "sdi7 Read CS" drücken.
6. Den Lesevorgang starten und abwarten, bis die Software die Component-Security-Bytes aus dem Motorsteuergerät SID7 extrahiert hat.
7. Die gelesenen CS-Bytes notieren und sichern: sie werden für die nachfolgenden Anpassungs-/Wegfahrsperrenarbeiten an diesem Steuergerät benötigt.
8. Startet die Funktion nicht, Spannungsversorgung und Anschlüsse prüfen und im "license viewer" kontrollieren, ob die erforderliche Lizenz dem eigenen AVDI zugeordnet ist.

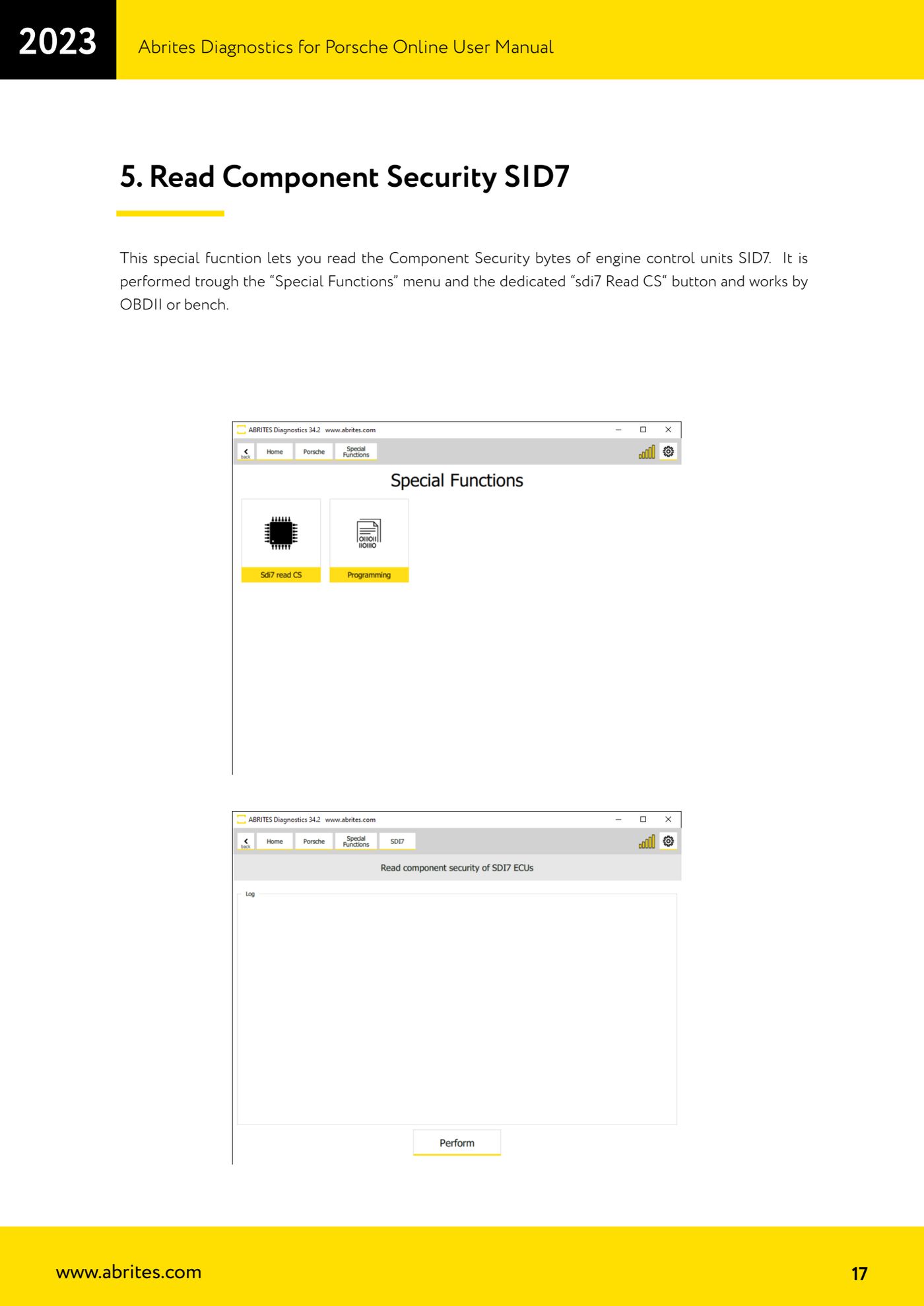

Referenz-Screenshots
