Stellgliedtest ("Actuator tests") an Porsche-Steuergeräten

Ermöglicht das Ansteuern und Prüfen einzelner Funktionen des verbundenen Steuergeräts, zum Beispiel den Lautsprechertest über das Kombiinstrument eines Boxster 987.

Ablauf

1. Vom Hauptfenster aus mit dem gewünschten Steuergerät verbinden (Doppelklick auf den Eintrag oder "Open").

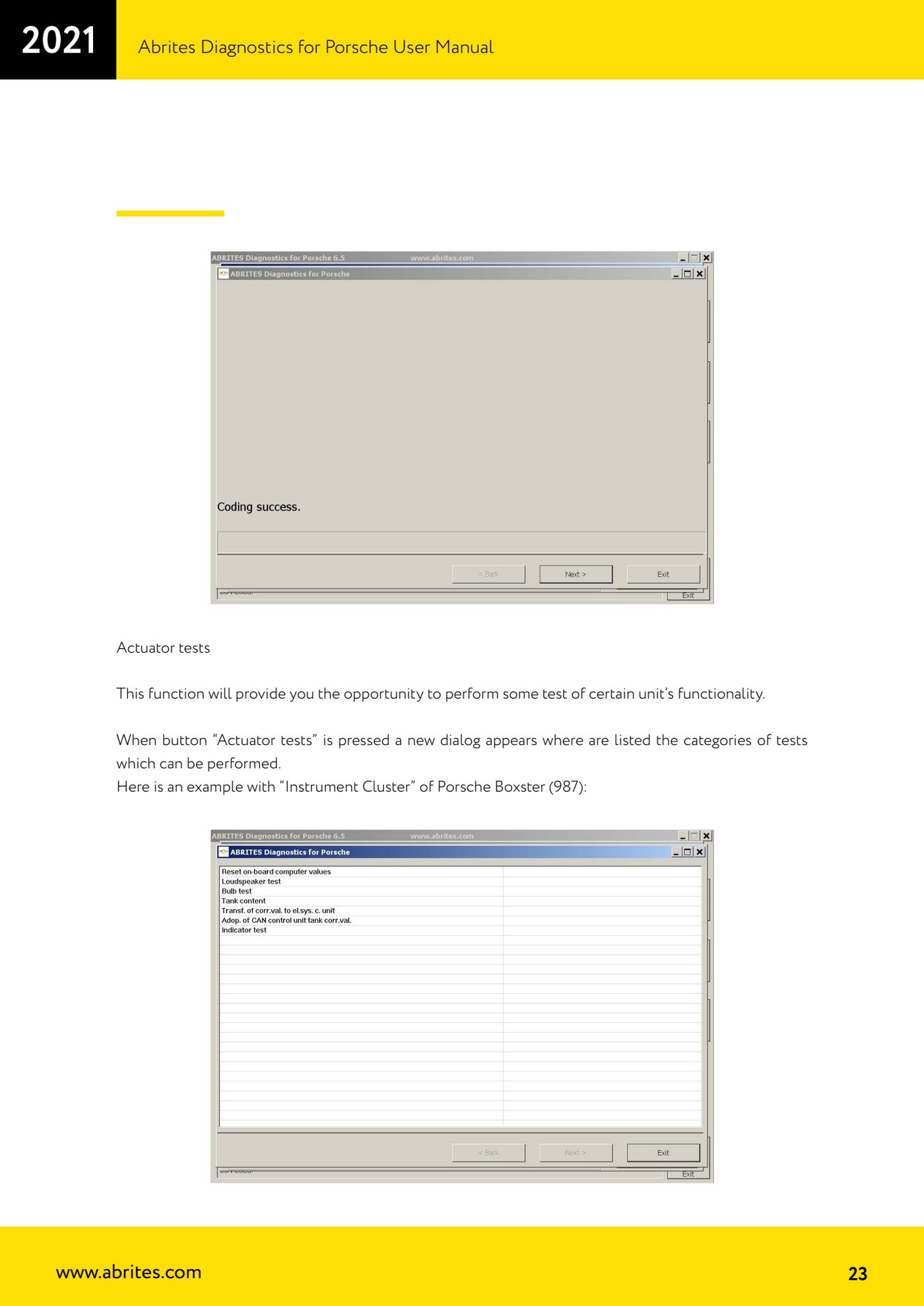

2. Im Fenster der Diagnoseanfragen "Actuator tests" drücken: Es öffnet sich ein neues Fenster mit der Liste der Testkategorien, die an diesem Steuergerät ausgeführt werden können.

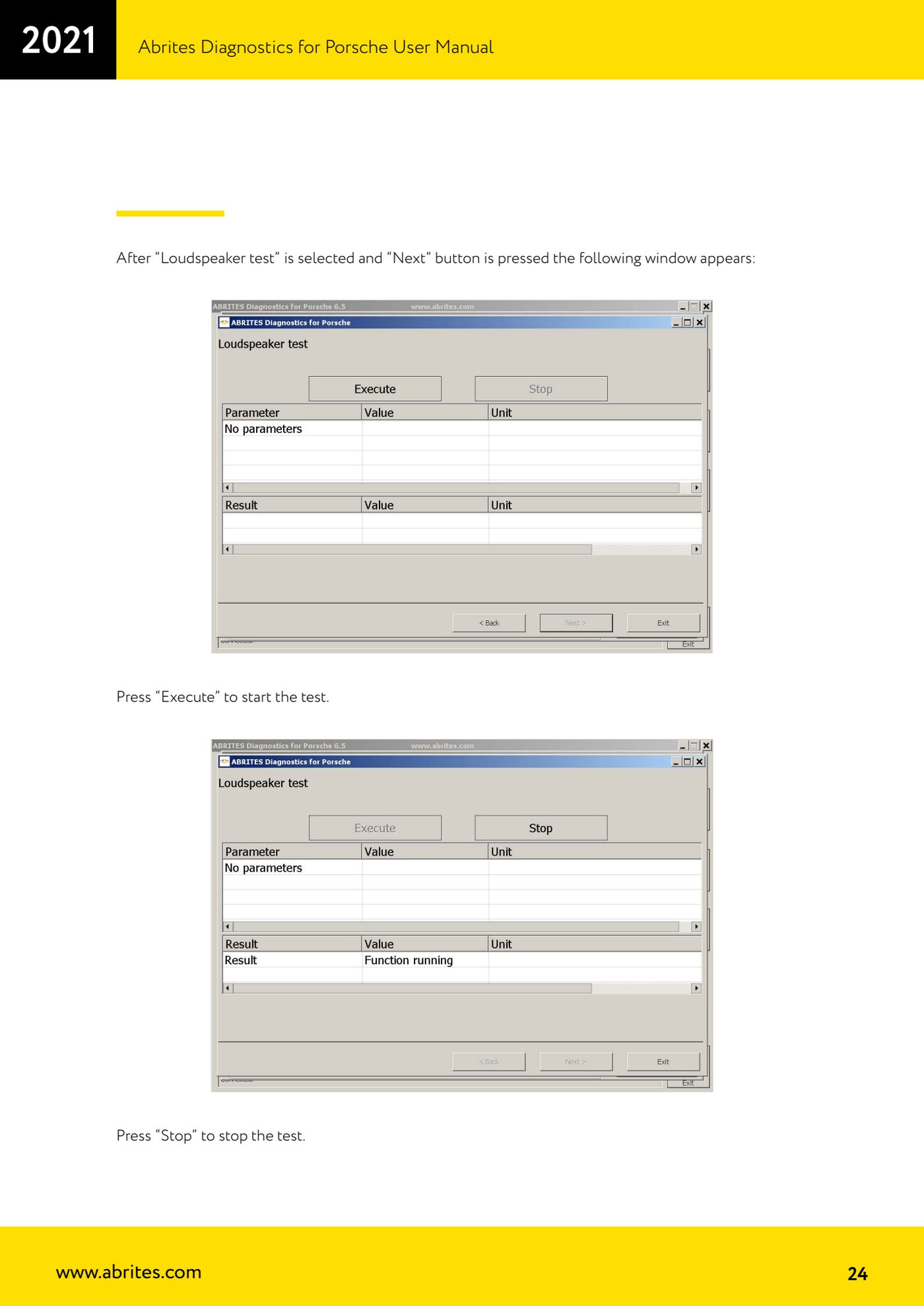

3. Den auszuführenden Test wählen (im Beispiel Kombiinstrument Boxster 987: "Loudspeaker test") und "Next" drücken.
4. Im Testfenster "Execute" drücken, um die Prüfung zu starten.
5. Am Fahrzeug die Funktion des angesteuerten Bauteils kontrollieren.
6. "Stop" drücken, um den Test zu beenden, dann das Fenster schließen.
7. Zum Abschluss die DTC auslesen und bei Bedarf mit "Clear DTCs" löschen: Stellgliedtests können Fehler im Speicher hinterlassen.

Referenz-Screenshots
