Калибриране на километража на Nissan 2019+ през вътрешния CAN (UCH Тип 1 с CB021 и Тип 2 SWEET 400 с CB012)

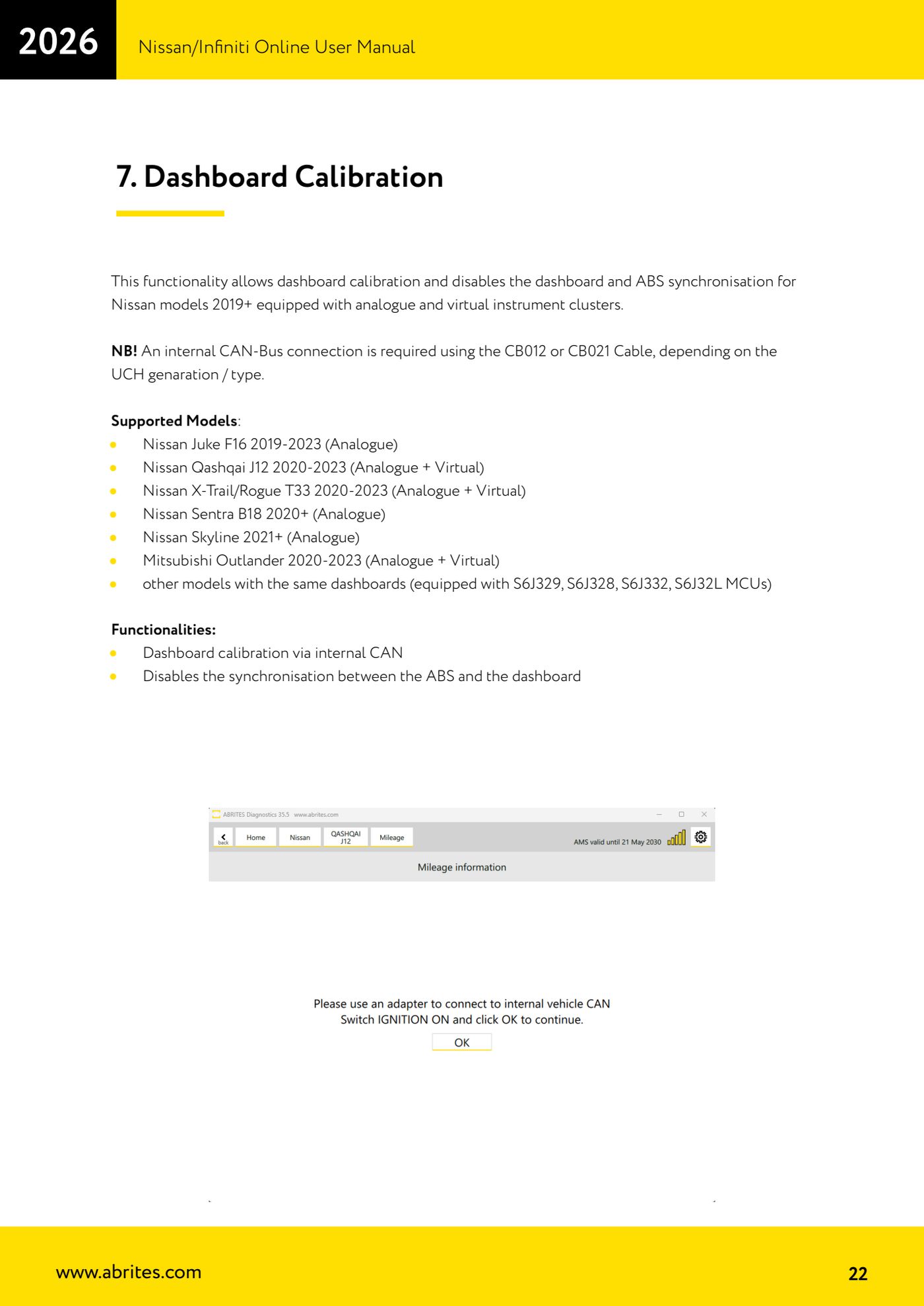

Тази функция калибрира арматурното табло на Nissan от 2019 година нататък - с аналогова или виртуална индикация - и автоматично изключва синхронизацията между ABS и таблото в момента на записа на новата стойност. Свързването става през вътрешния CAN на автомобила.

Процедура

1. Провери дали автомобилът се поддържа: Nissan Juke F16 2019-2023 (аналогово), Qashqai J12 2020-2023 (аналогово и виртуално), X-Trail/Rogue T33 2020-2023 (аналогово и виртуално), Sentra B18 2020+ (аналогово), Skyline 2021+ (аналогово), Mitsubishi Outlander 2020-2023 (аналогово и виртуално) и други модели със същите табла, оборудвани с MCU S6J329, S6J328, S6J332 или S6J32L.
2. Установи типа на UCH в автомобила: от това зависи дали ще работиш с кабела CB021 (Тип 1) или с CB012 (Тип 2, UCH SWEET 400).

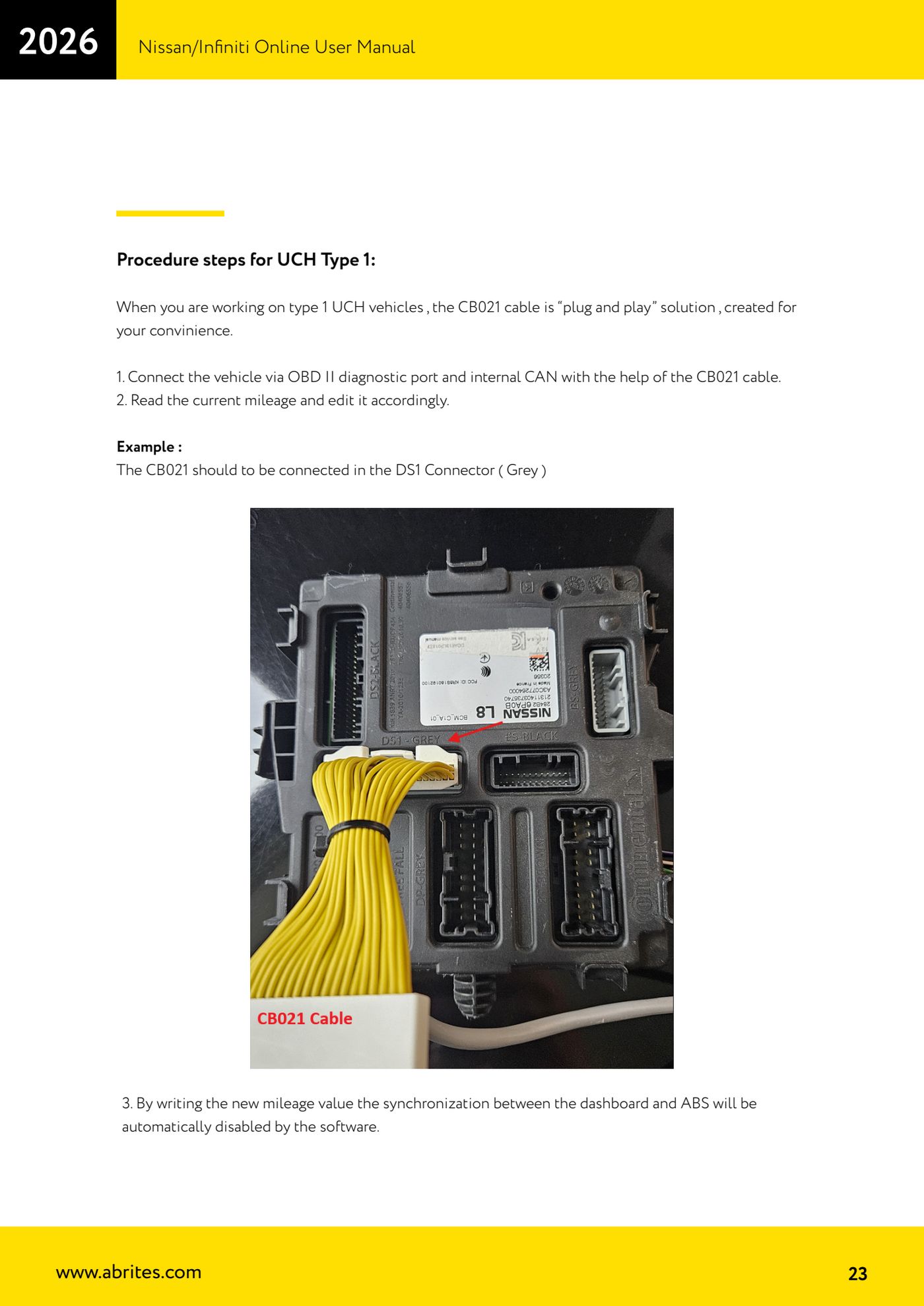

3. UCH Тип 1 - свързване: свържи автомобила през OBDII буксата, а за вътрешния CAN използвай кабела CB021, който при тези автомобили е plug and play решение. CB021 се свързва към конектор DS1 (сив).

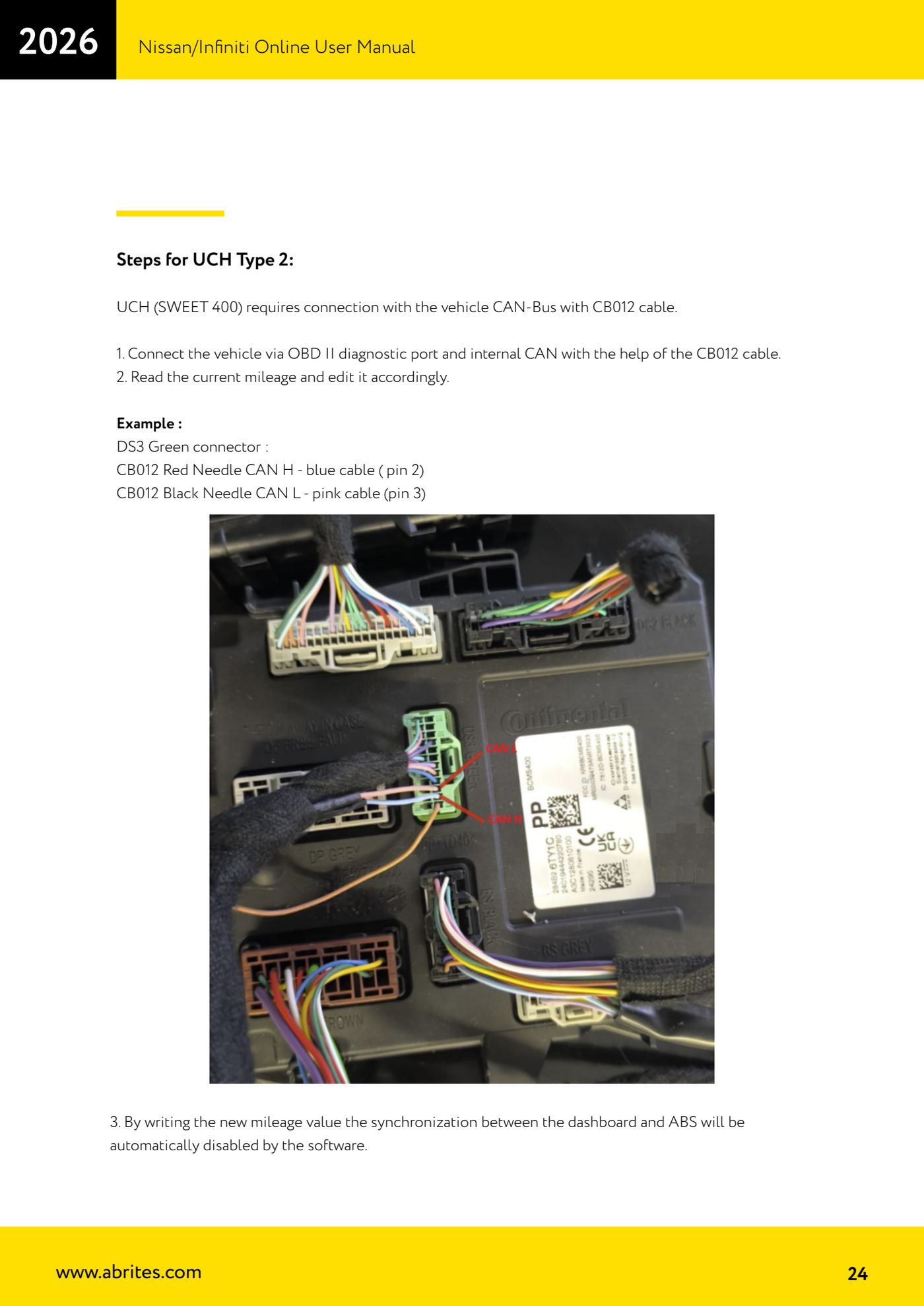

4. UCH Тип 2 (SWEET 400) - свързване: свържи автомобила през OBDII буксата, а вътрешния CAN с кабела CB012, като закачиш иглените щипки на конектор DS3 (зелен): червената игла на CB012 на CAN H, син проводник, pin 2; черната игла на CB012 на CAN L, розов проводник, pin 3.
5. Стартирай функцията за калибриране на таблото от софтуера и прочети текущия километраж.
6. Промени стойността на километража според нуждата и я запиши.
7. С записа на новата стойност софтуерът автоматично изключва синхронизацията между ABS и таблото: не е нужна допълнителна операция.
8. Разкачи иглените щипки или кабела CB021, върни конекторите по местата им, рестартирай таблото и провери, че показаната стойност е записаната.
9. Изпълни "Scan" и "Clear Faults", за да премахнеш евентуалните DTC, породени при свързването към вътрешния CAN.

Екрани за справка
