Pinout на блоковете имобилайзер NATS 2, NATS 4 и NATS-5/5+ Siemens за работа на стенд

Схема на свързване на блоковете имобилайзер NATS Siemens, когато трябва да се обработват извън автомобила, на стенд. Служи, когато блокът не е достъпен през OBDII или се работи по демонтиран модул.

Процедура

1. Определи версията на NATS, като прочетеш стикера върху блока на имобилайзера.

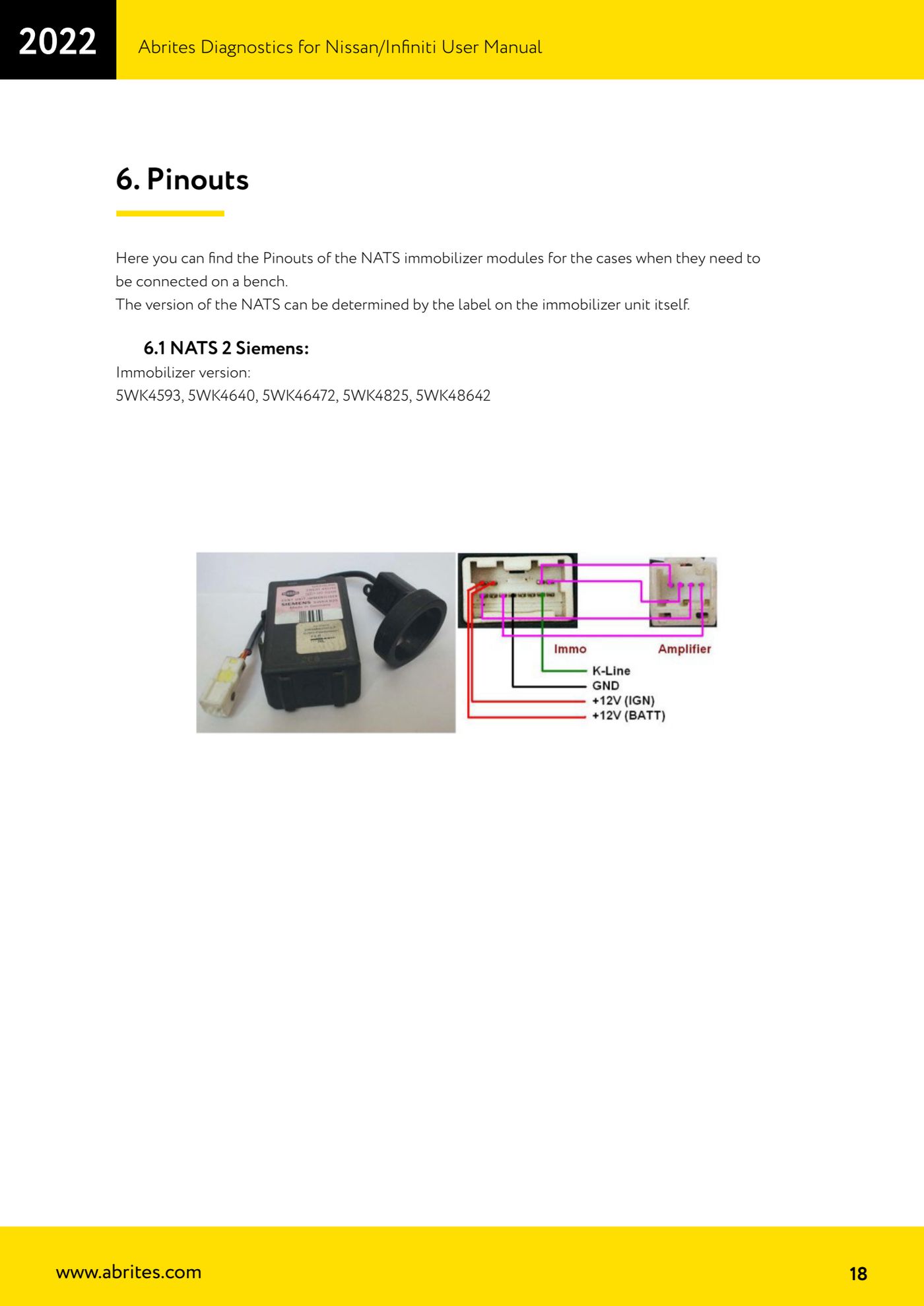

2. NATS 2 Siemens: покритите версии имобилайзер са 5WK4593, 5WK4640, 5WK46472, 5WK4825, 5WK48642.

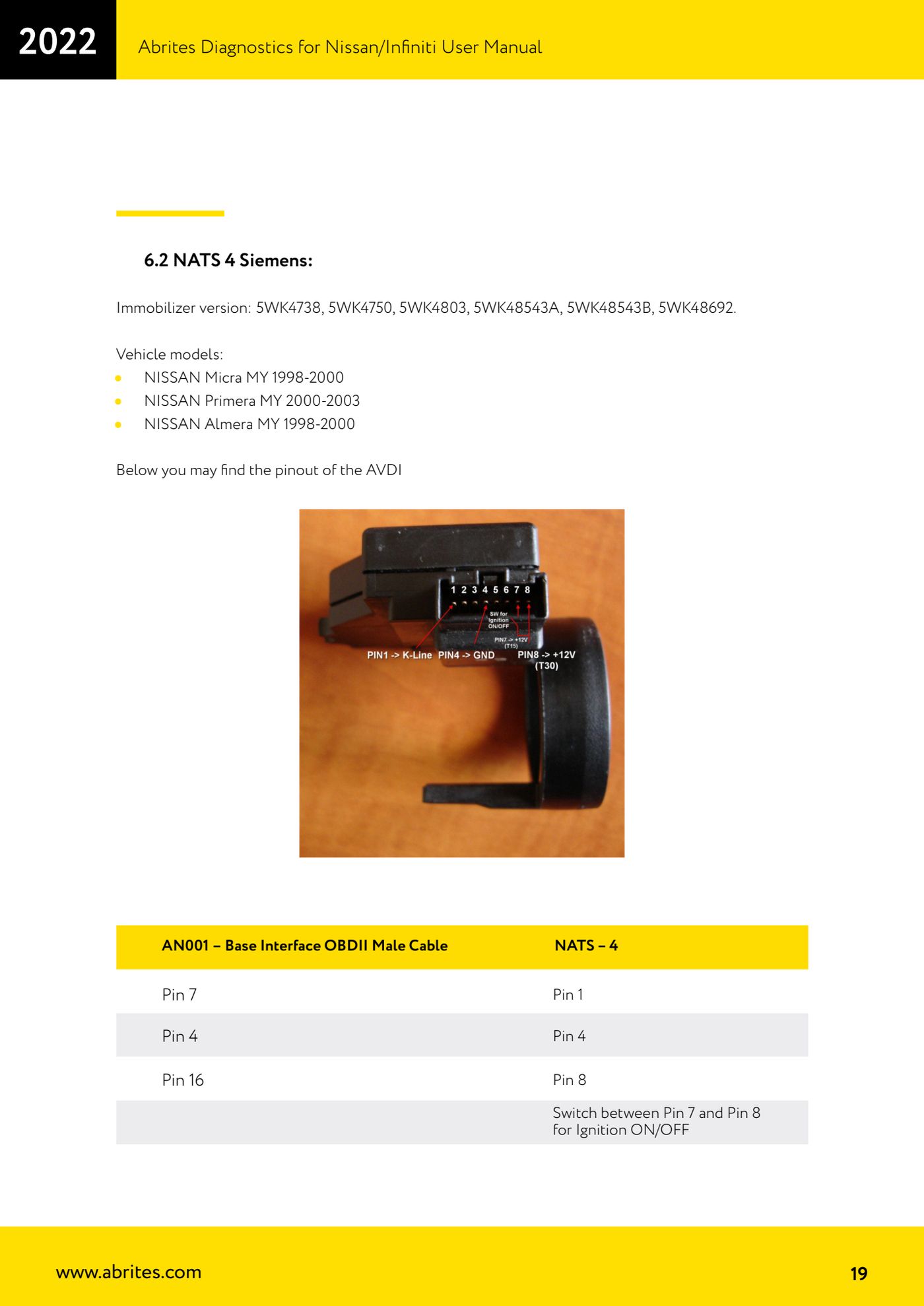

3. NATS 4 Siemens: покритите версии имобилайзер са 5WK4738, 5WK4750, 5WK4803, 5WK48543A, 5WK48543B, 5WK48692. Типични модели: Nissan Micra MY 1998-2000, Nissan Primera MY 2000-2003, Nissan Almera MY 1998-2000.

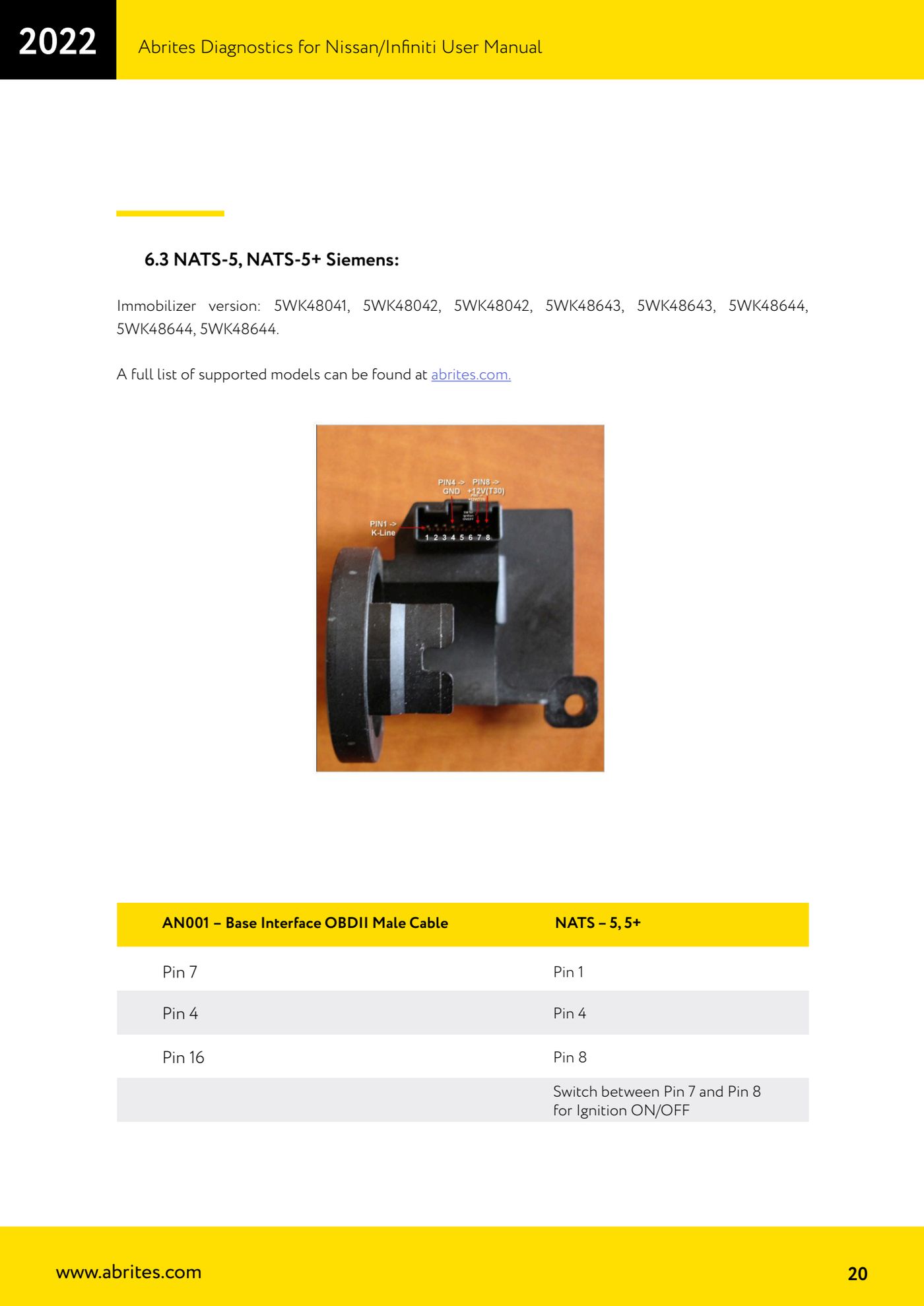

4. NATS-5 и NATS-5+ Siemens: покритите версии имобилайзер са 5WK48041, 5WK48042, 5WK48643, 5WK48644. Пълният списък с поддържаните модели е публикуван на abrites.com.
5. Подготви кабела AN001 - Base Interface OBDII Male Cable: това е кабелът, посочен за свързване на стенд както на NATS-4, така и на NATS-5/5+.
6. От страната на AVDI/OBDII свържи пинове 7, 4, 16 и 1 според схемата на кабела AN001.
7. От страната на блока NATS свържи пинове 4, 7 и 8, както е показано в схемата от ръководството.
8. За включване и изключване на контакта на стенда превключвай между pin 7 и pin 8 на блока: това е командата Ignition ON/OFF по време на работата.
9. След като блокът е захранен и свързан, стартирай софтуера Nissan/Infiniti и работи по модула, както би го правил в автомобила.

Екрани за справка
