Свързване на AVDI към Suzuki с 6-пинов диагностичен куплунг: пинове на DB9 и DB25

За разлика от автомобилите, мотоциклетите, моторните шейни и джетовете нямат унифициран диагностичен куплунг. Това ръководство обяснява как да намериш и свържеш 6-пиновия куплунг, използван от повечето машини Suzuki, и как да подадеш сигнала към AVDI през DB9 и DB25.

Процедура

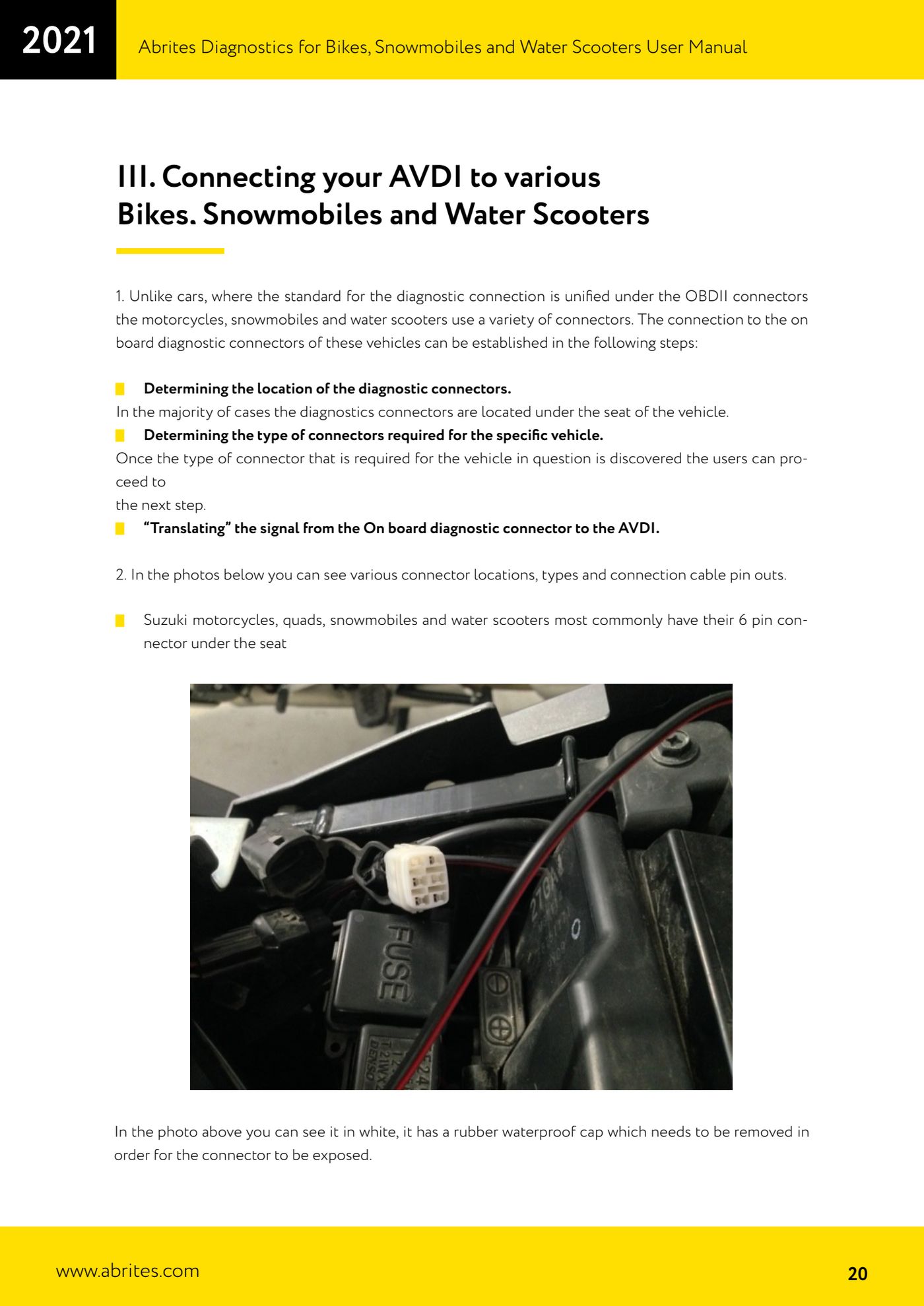

1. Намери диагностичния куплунг: при повечето машини той е под седалката. При Suzuki (мотоциклети, ATV, моторни шейни, джетове) обикновено това е белият 6-пинов куплунг под седалката.
2. Свали гумената водоплътна капачка, която предпазва куплунга, за да оголиш контактите.

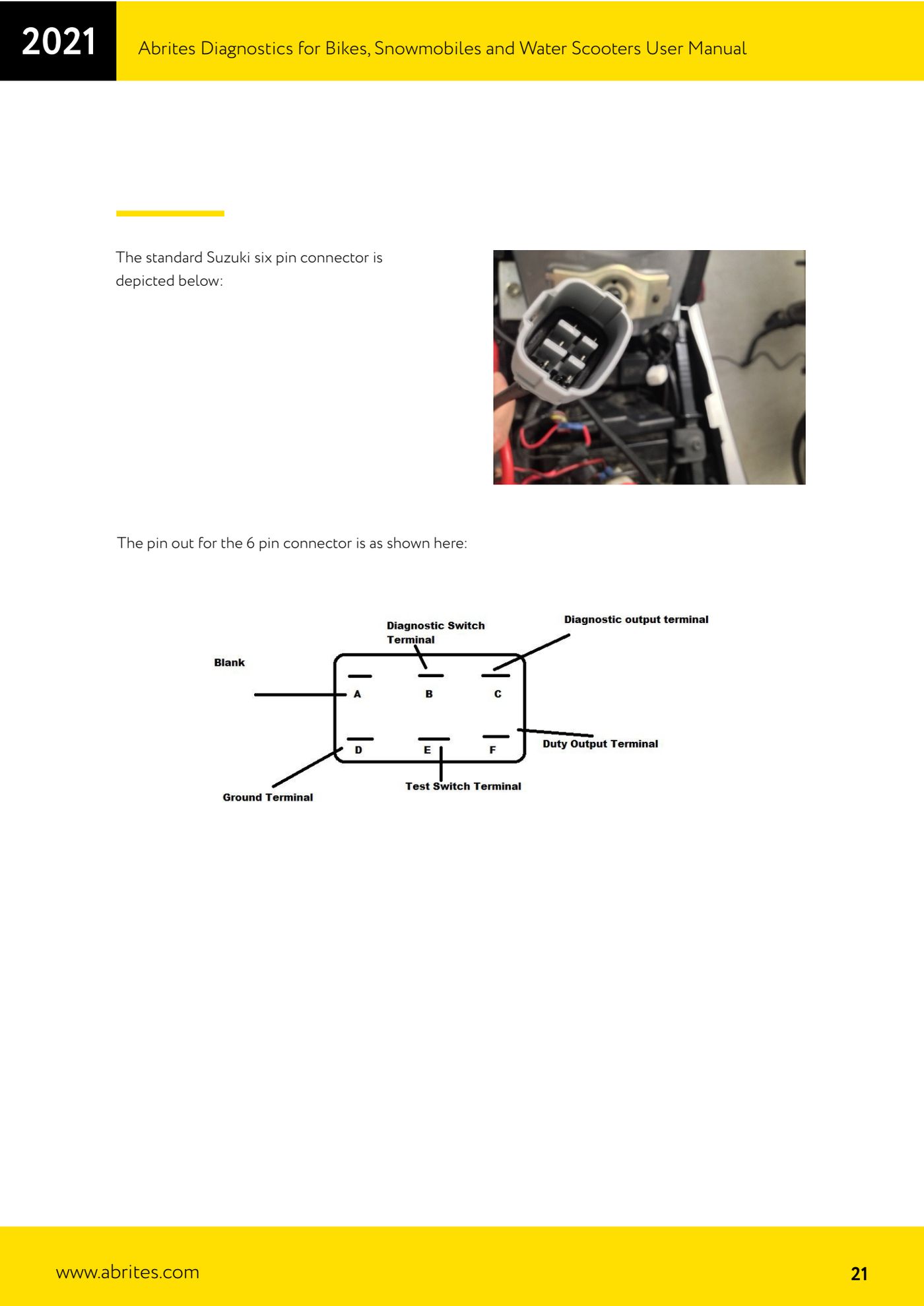

3. Провери какъв тип куплунг изисква конкретният модел и подготви подходящия кабел (за Suzuki с 6 пина това е кабелът Abrites CB304).

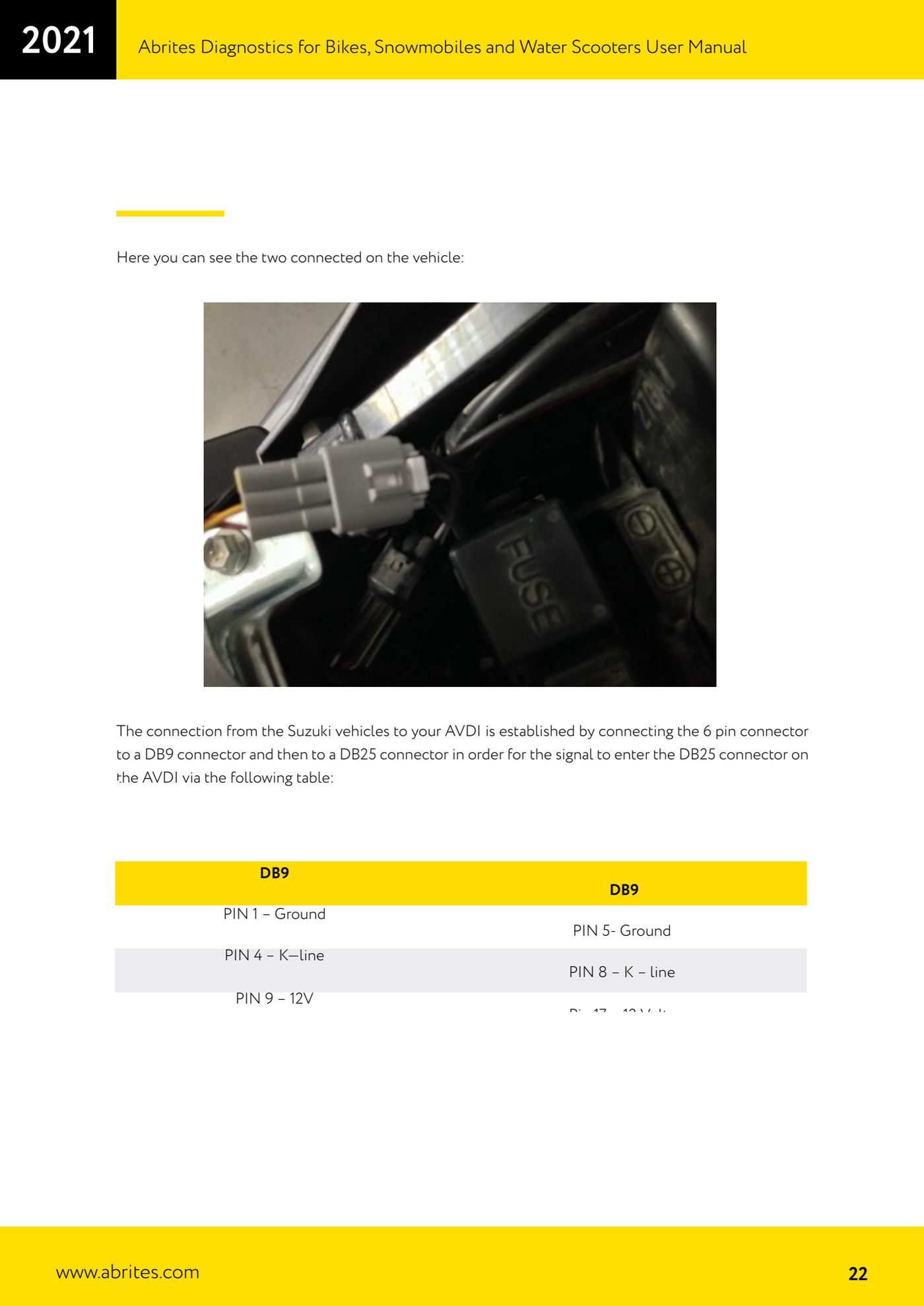

4. Свържи 6-пиновия куплунг на машината към DB9 конектор, като спазиш разположението на пиновете: PIN 1 маса (Ground), PIN 5 маса (Ground), PIN 4 K-line, PIN 8 K-line, PIN 9 захранване 12V.
5. Прехвърли сигнала от DB9 към DB25 конектора на AVDI; от страната на DB25 пин 17 е захранването 12 Volt.
6. Свържи DB25 към AVDI и AVDI към компютъра, след което отвори софтуера и избери машината, за да провериш комуникацията.
