KP002: отключване на BCM и изключване на алармата през OBDII при JLR 2020+ (загубени всички ключове)

JLR Интерфейс Класически Ключове / Имобилайзер Напреднало ⏱ променливо (до 72 часа) 7 стъпки

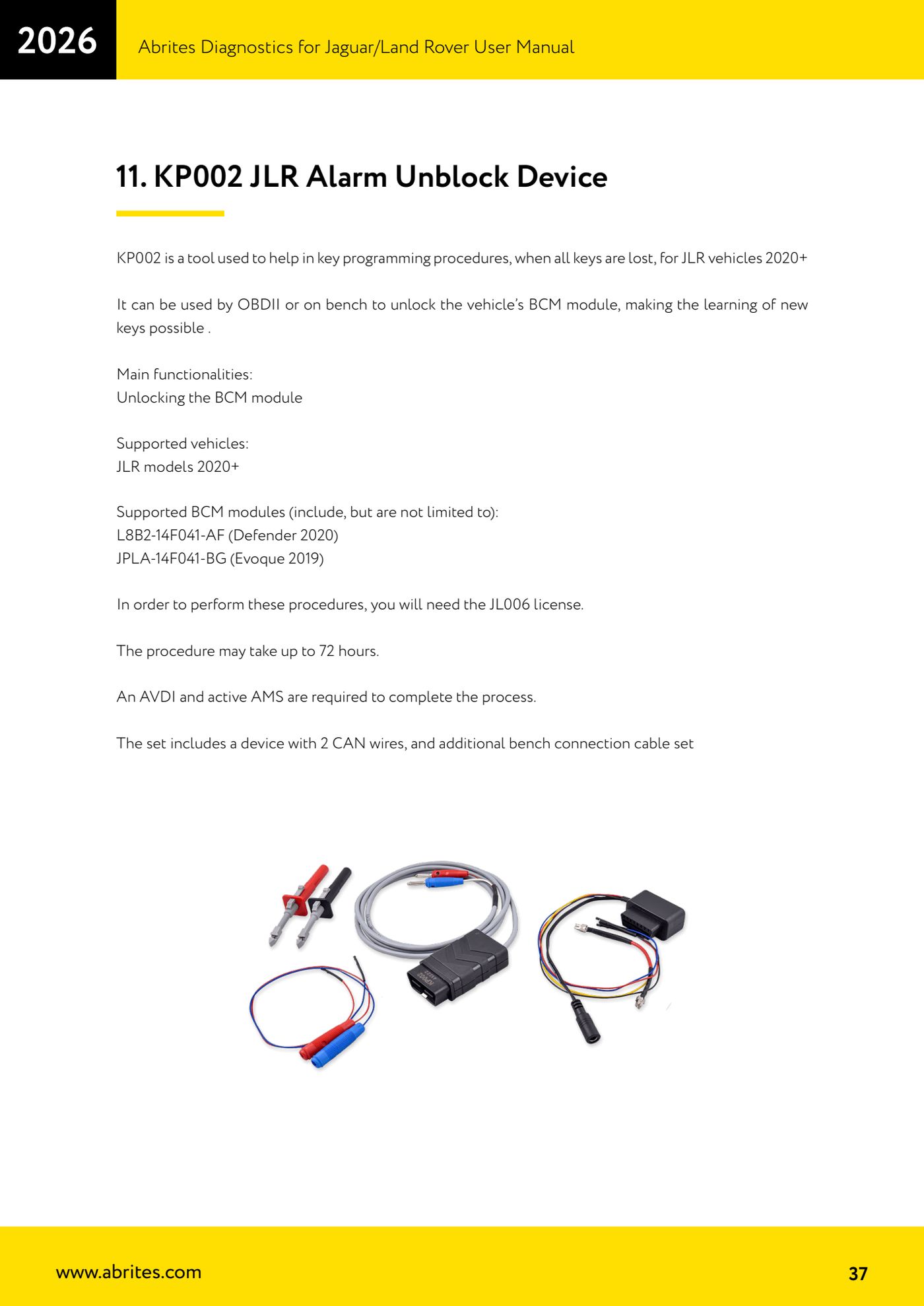

KP002 е устройството на Abrites, което отключва модула BCM на Jaguar/Land Rover от 2020 година нататък, правейки възможно програмирането на нови ключове при загубени всички ключове. Това е вариантът в автомобила, със свързване към OBDII буксата и към вътрешния RFA CAN.

Необходими лицензи

  • JL006

Хардуер / кабели

  • AVDI
  • KP002
  • needle clips
  • alimentatore per batteria
⚠ ВниманиеНужен е лицензът JL006, освен AVDI и активен AMS. Процедурата може да продължи до 72 часа: към автомобила трябва да е свързано стабилно захранване през цялото време. Ако светодиодът мига последователно в зелено и червено, CAN проводниците са свързани грешно; постоянно червено означава, че устройството не работи, почти винаги заради грешни връзки.

Процедура

  1. Провери покритието: модели JLR от 2020 година нататък; сред поддържаните BCM (списъкът не е изчерпателен) L8B2-14F041-AF на Defender 2020 и JPLA-14F041-BG на Evoque 2019.
  2. Свържи към автомобила стабилно захранване: процедурата може да продължи до 72 часа.

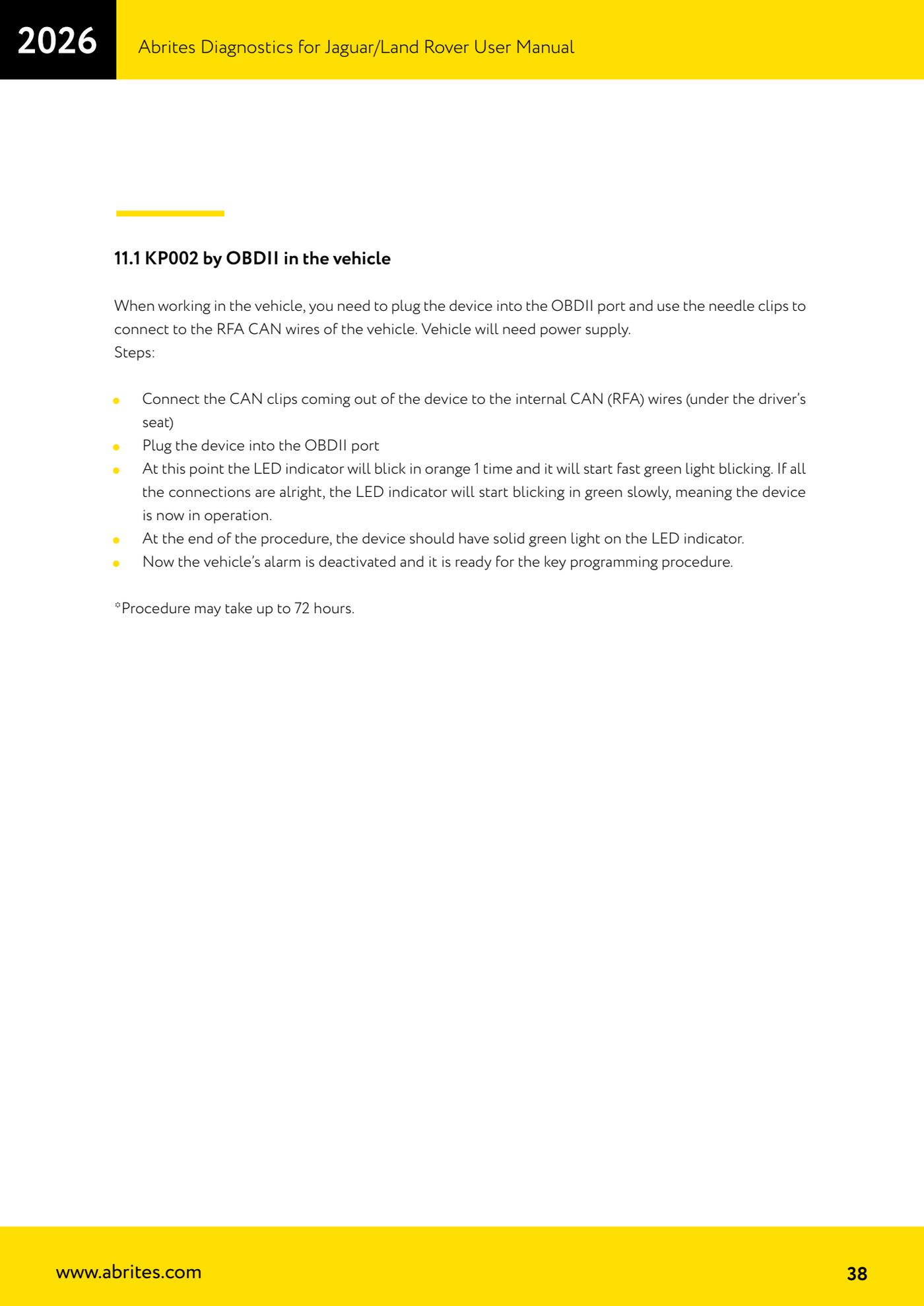

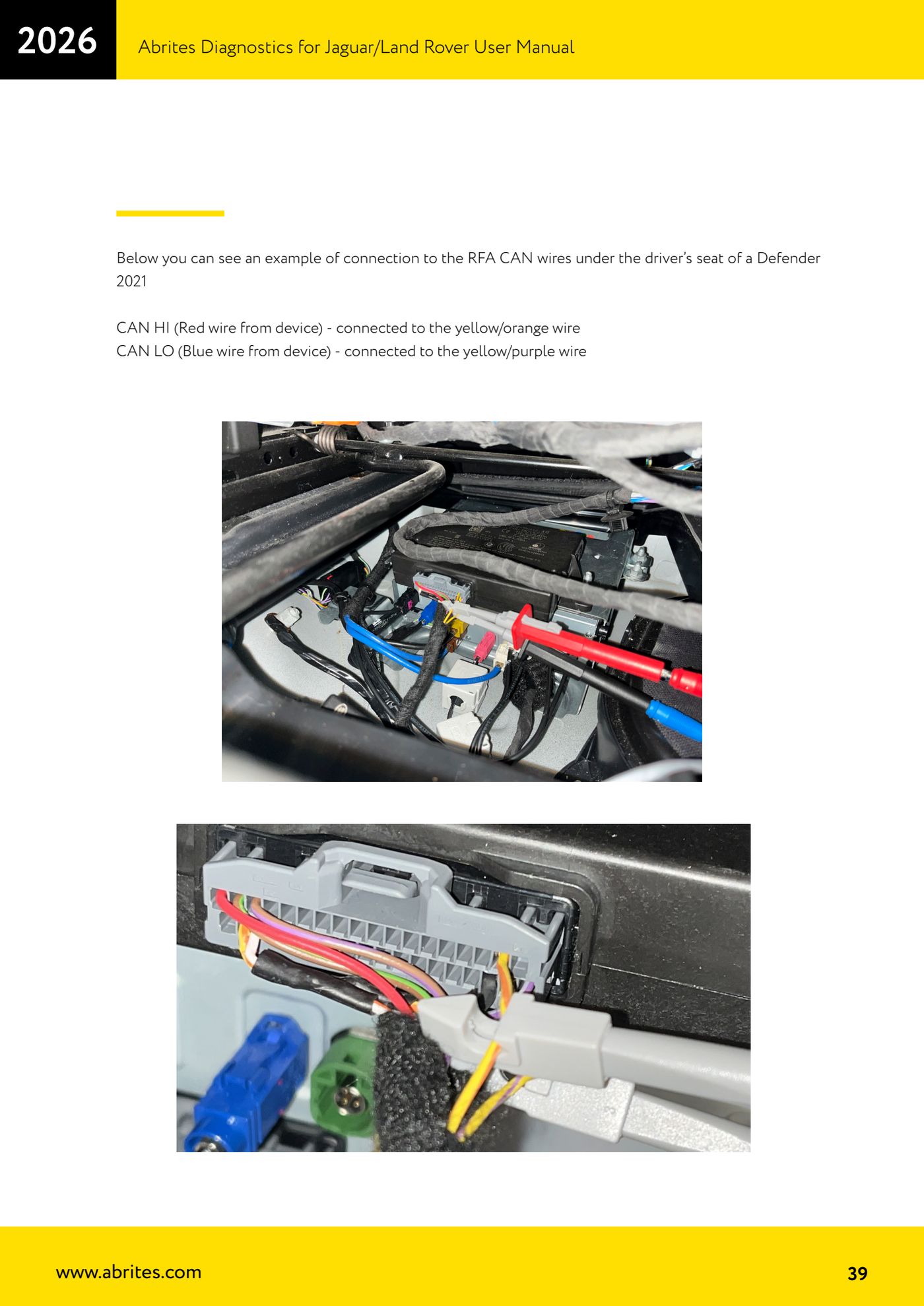

  3. Намери проводниците на вътрешния RFA CAN под седалката на водача и свържи иглените щипки (needle clips) на KP002: на Defender 2021, например, CAN HI (червен проводник на устройството) към жълто/оранжевия проводник, а CAN LO (син проводник на устройството) към жълто/лилавия проводник.
  4. Включи устройството KP002 в OBDII буксата на автомобила.
  5. Наблюдавай светодиода: мига веднъж в оранжево, после преминава в бързо зелено мигане (тест на връзките). Ако връзките са правилни, зеленото мигане става бавно, тоест устройството работи.
  6. Остави устройството да работи, без да откачаш нищо. Накрая светодиодът остава постоянно зелен: алармата на автомобила е изключена и BCM е отключен.
  7. Продължи с програмирането на новите ключове с функцията за key learning, подходяща за автомобила.

Екрани за справка

KP002: отключване на BCM и изключване на алармата през OBDII при JLR 2020+ (загубени всички ключове) — 1KP002: отключване на BCM и изключване на алармата през OBDII при JLR 2020+ (загубени всички ключове) — 2KP002: отключване на BCM и изключване на алармата през OBDII при JLR 2020+ (загубени всички ключове) — 3KP002: отключване на BCM и изключване на алармата през OBDII при JLR 2020+ (загубени всички ключове) — 4
Източник: Manuale Jaguar/Land Rover, cap. 11 e 11.1 (p.37-39, p.44) · ⏱ ориентировъчно време променливо (до 72 часа)
