ZN051 Abrites Distribution Box (DS Box): porte, rele e uso con MN026 e VN004

Strumenti Interfaccia Classica Hardware / Collegamenti Avanzata ⏱ 30-60 min 9 passi

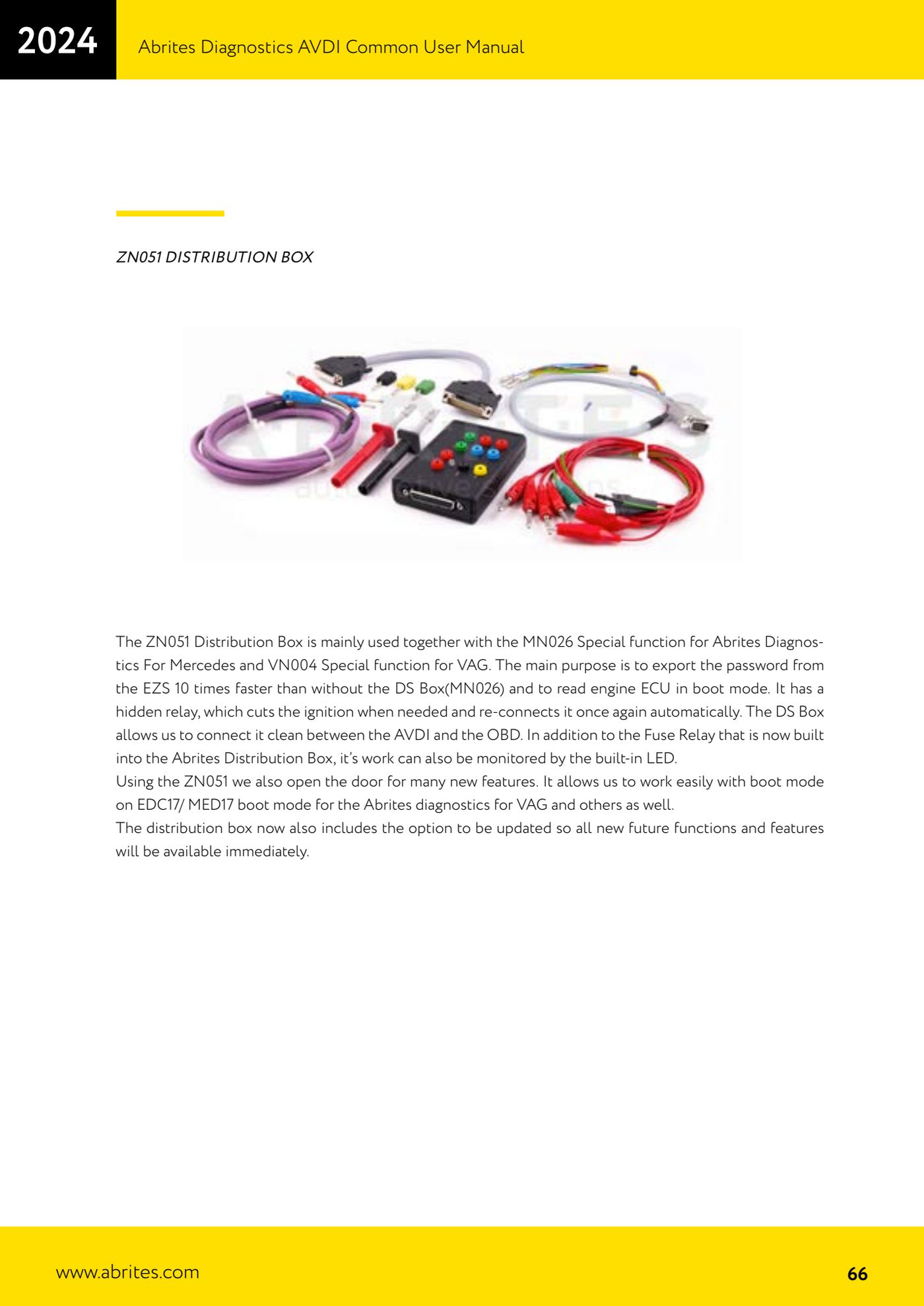

La ZN051 Distribution Box e la scatola di distribuzione Abrites che si inserisce fra AVDI e presa OBDII. Serve soprattutto a esportare la password dalla EZS Mercedes (funzione speciale MN026) fino a 10 volte piu velocemente e a leggere le centraline motore in boot mode, ad esempio EDC17/MED17 sui VAG con VN004.

Licenze necessarie

  • MN026
  • VN004

Hardware / cavi

  • AVDI
  • ZN051
  • CB401
  • EM001
⚠ AttenzioneLa ZN051 contiene un rele nascosto che stacca e riattacca automaticamente il quadro durante la procedura: non scollegare i cavi mentre il LED indica lavoro in corso. La K7 va usata obbligatoriamente quando esporti la password dalla EZS Mercedes con il metodo a rele, la K1 non funziona per quello scopo.

Procedura

  1. Inserisci la ZN051 in linea fra AVDI e presa OBDII del veicolo: la Distribution Box e pensata per stare pulita in mezzo ai due, senza adattatori improvvisati.

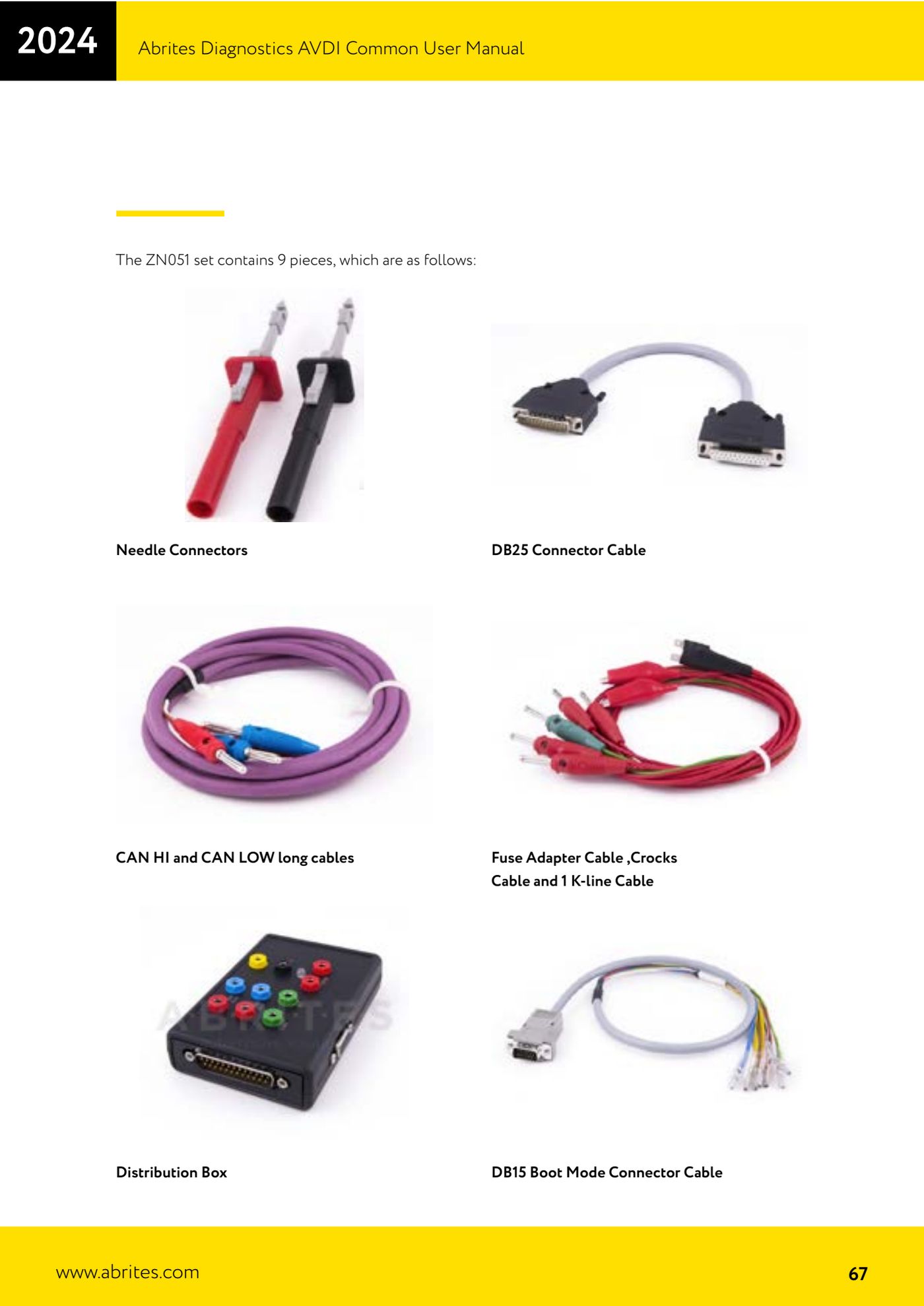

  2. Verifica il contenuto del set (9 pezzi): Distribution Box, cavi lunghi CAN HI e CAN LOW, connettori a spillo (needle connectors), cavo connettore DB25, cavo adattatore fusibile, cavo con coccodrilli, cavo K-line, cavo connettore DB15 per boot mode e i connettori a pin usati per l'aggiornamento dell'EM001. Nel kit sono comprese anche 5 resistenze.
  3. Per il CAN usa le porte in alto: la prima coppia rossa e blu e CAN HI e CAN LOW sui pin 6-14; la seconda coppia sotto e CAN HI e CAN LOW sui pin 3-11. Queste porte servono principalmente per virginizzare e adattare TCU ed ECU Mercedes con MN026.
  4. Per la K-line usa le due porte verdi K1 e K7. Per l'esportazione della password dalla EZS Mercedes con il metodo a rele collega la K7.
  5. Collega il cavo adattatore fusibile alle due porte rele (entrambe rosse): e il percorso che permette al rele interno di togliere e ridare quadro automaticamente.
  6. Per l'aggiornamento dell'emulatore EM001 usa le porte B+ e GND della Distribution Box insieme ai connettori a pin del kit.
  7. Per il boot mode (lettura ECU motore, ad esempio EDC17/MED17 su VAG con VN004) collega il cavo DB15 Boot Mode Connector alla ZN051 e ai punti boot della centralina a banco.
  8. Controlla il LED integrato per monitorare il funzionamento del rele fusibile durante la procedura.
  9. Tieni aggiornata la ZN051: la Distribution Box e aggiornabile, e senza aggiornamento le nuove funzioni non sono disponibili.

Schermate di riferimento

ZN051 Abrites Distribution Box (DS Box): porte, rele e uso con MN026 e VN004 — 1ZN051 Abrites Distribution Box (DS Box): porte, rele e uso con MN026 e VN004 — 2ZN051 Abrites Distribution Box (DS Box): porte, rele e uso con MN026 e VN004 — 3ZN051 Abrites Distribution Box (DS Box): porte, rele e uso con MN026 e VN004 — 4
Fonte: Manuale AVDI - manuale comune, parte 2 di 2, cap. ZN051 Distribution Box (p.65-68) · ⏱ tempo indicativo 30-60 min
