Usare l'AVDI con Fiat Examiner Smart HD (emulatore e pinout CAN/K-Line)

Strumenti Interfaccia Classica Diagnosi Media ⏱ 15-20 min 6 passi

L'Examiner Smart HD Emulator collega il software diagnostico EXAMINER SMART HD, che gira in macchina virtuale, al veicolo tramite AVDI. E' la soluzione per fare diagnosi Fiat con Examiner senza l'interfaccia originale.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • cavo USB
  • PC con macchina virtuale
⚠ AttenzioneL'applicazione di terze parti va avviata come amministratore (tasto destro sul .exe -> "Run as administrator"). Non iniziare la diagnosi finche' l'emulatore non mostra lo stato "Connected": con lo stato "Waiting for connection..." il software nella VM non e' collegato al veicolo.

Procedura

  1. Installa il driver Abrites passthru e verifica che l'AVDI sia collegato correttamente (per l'uso in VM aggancia l'interfaccia alla macchina virtuale).
  2. Collega l'AVDI alla presa OBDII del veicolo. I protocolli supportati sono CAN, cioe' BCAN e CCAN sui pin OBD2 6 e 14 e sui pin 1 e 9, e K-Line sul pin 7 dell'OBD2 con Keyword 2000.
  3. Avvia l'applicazione Examiner Smart HD Emulator come amministratore: mostrera' lo stato "Waiting for connection..." mentre cerca la connessione con la macchina virtuale.
  4. Avvia la macchina virtuale con EXAMINER SMART HD.
  5. Attendi che lo stato dell'emulatore cambi da "Waiting for connection..." a "Connected".
  6. Con lo stato "Connected" il software EXAMINER SMART HD in macchina virtuale e' pronto e puoi eseguire la diagnosi sul veicolo.

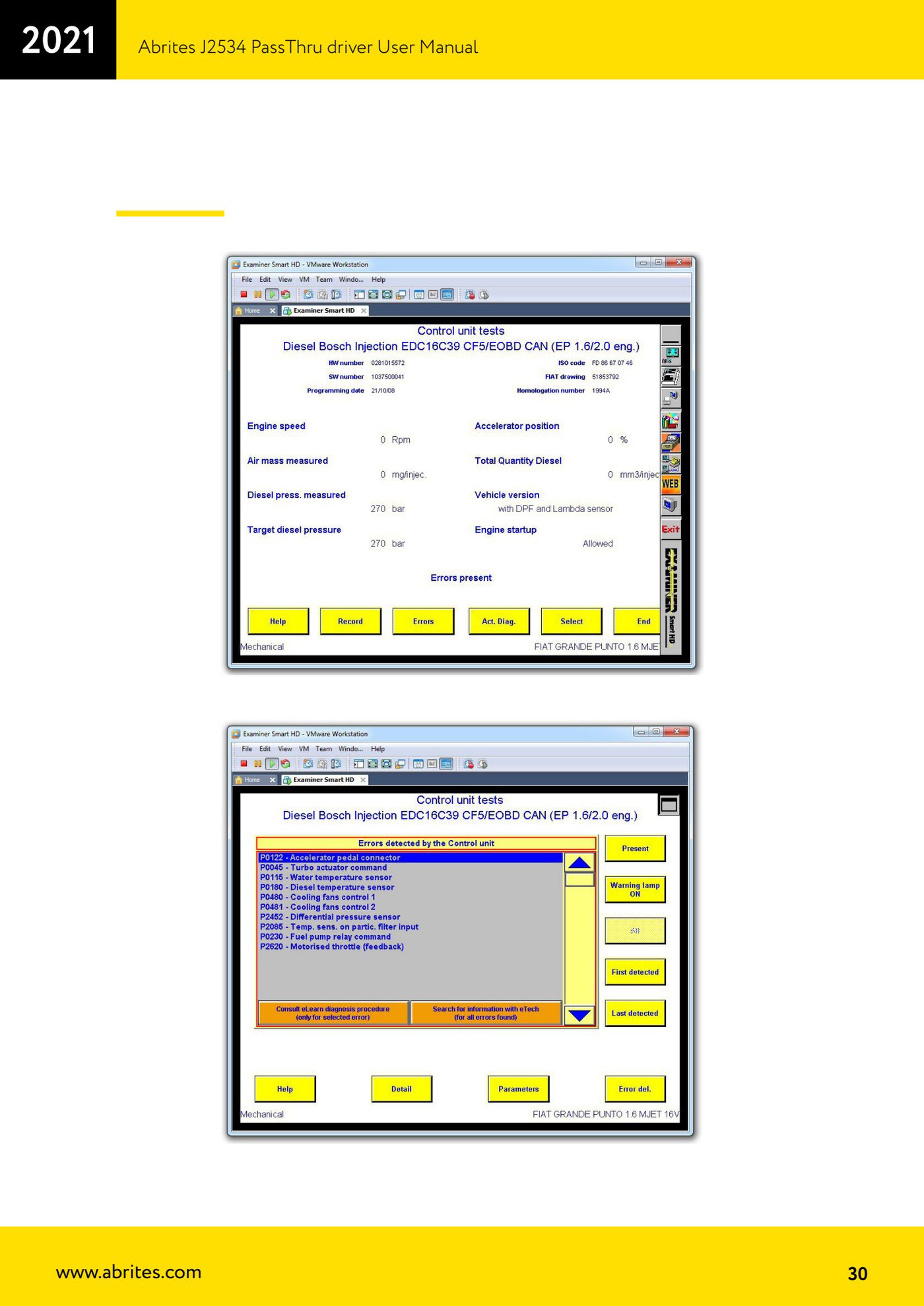

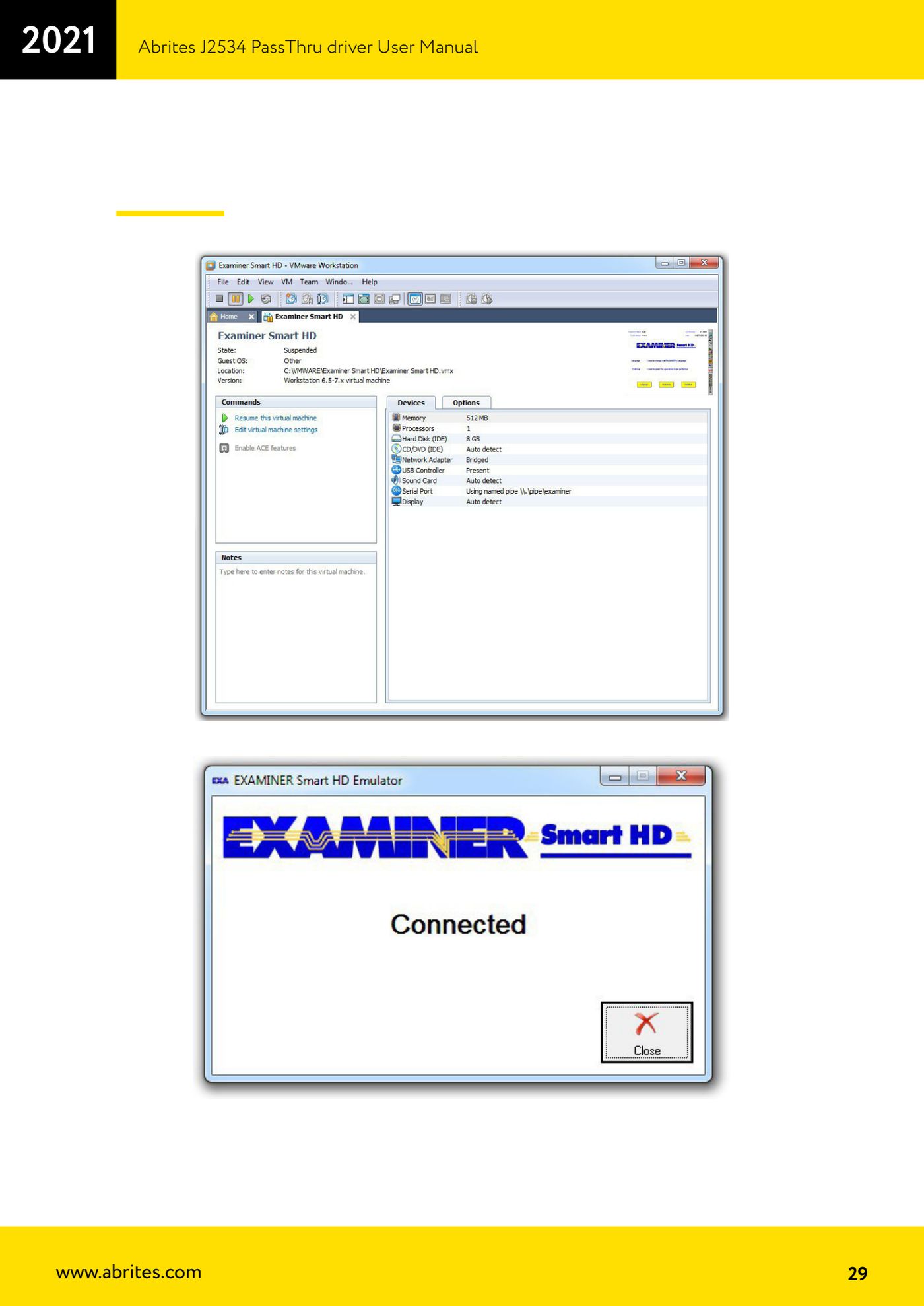

Schermate di riferimento

Usare l'AVDI con Fiat Examiner Smart HD (emulatore e pinout CAN/K-Line) — 1Usare l'AVDI con Fiat Examiner Smart HD (emulatore e pinout CAN/K-Line) — 2Usare l'AVDI con Fiat Examiner Smart HD (emulatore e pinout CAN/K-Line) — 3
Fonte: Manuale Driver J2534 PassThru Abrites, cap. 3.14 (p.28-30) · ⏱ tempo indicativo 15-20 min
