Usare l'AVDI con Bombardier Utility Diagnostic System (BUDS)

Strumenti Interfaccia Classica Diagnosi Media ⏱ 20-30 min 8 passi

Con il driver passthru l'AVDI diventa l'interfaccia di comunicazione tra il software Bombardier BUDS e il veicolo. Serve per la diagnosi dei mezzi Bombardier quando non si dispone dell'interfaccia originale.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • cavo USB
⚠ AttenzioneIl latency timer della porta COM su cui viene riconosciuto l'AVDI deve essere impostato a 1, altrimenti la comunicazione con il BUDS non e' affidabile. Se lavori in macchina virtuale, l'AVDI deve essere collegato alla VM e non all'host.

Procedura

  1. Assicurati di avere un PC (o una macchina virtuale) con il software BUDS gia' installato e funzionante.
  2. Installa sullo stesso sistema il file "SetupInterface_xxxxxx_PASSTHRU.exe" ricevuto per la tua interfaccia (xxxxx e' il numero del tuo AVDI).
  3. Se durante l'installazione del driver passthru disponi di un numero di sistema MPI, inseriscilo nel campo previsto dall'installer.

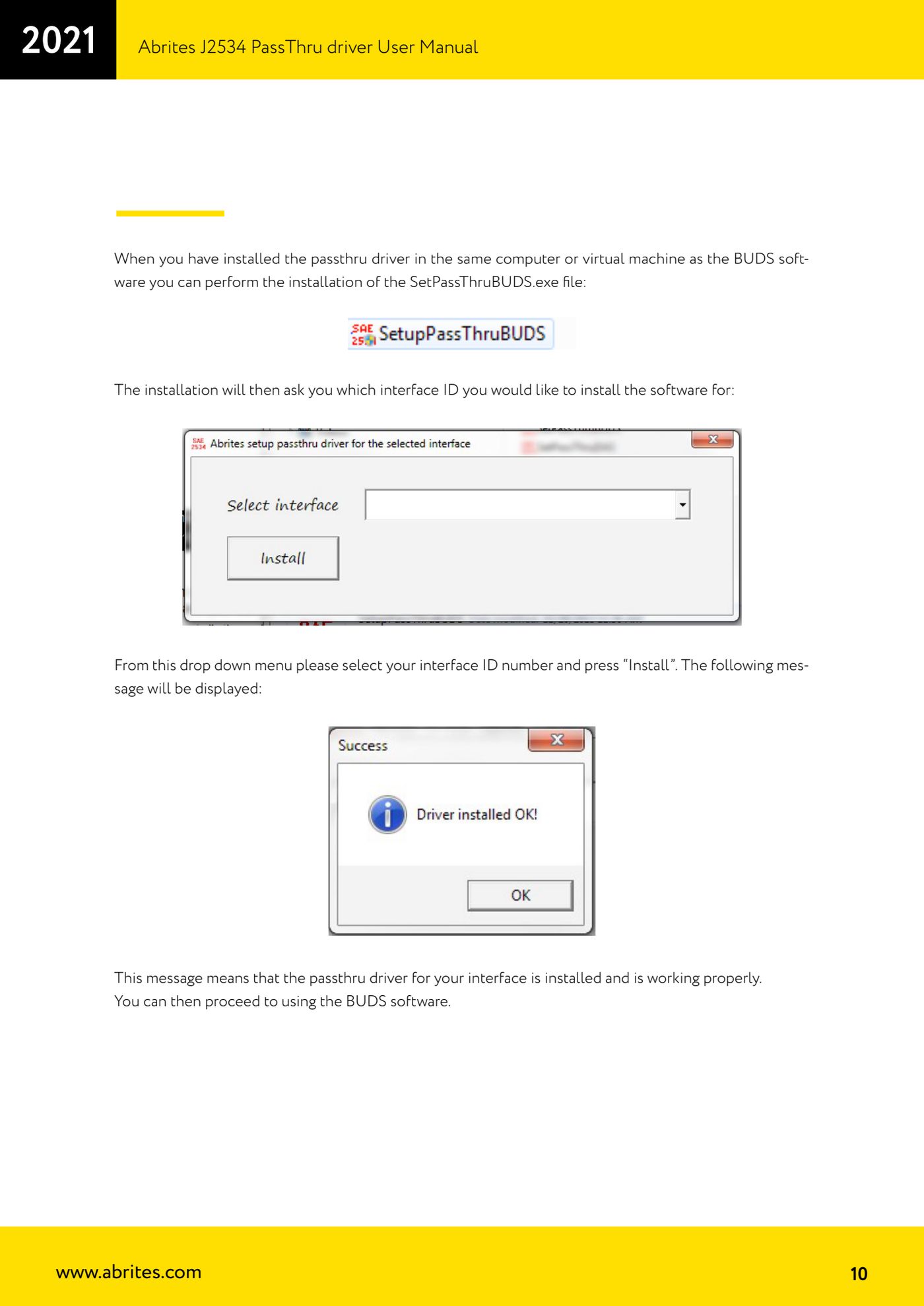

  4. Vai su "START -> Programs -> Abrites Software for IDxxxxx -> ABRITES PassThru Driver" e avvia "SetPassThruBUDS.exe" sullo stesso computer o macchina virtuale dove gira il BUDS.
  5. Nel menu a tendina dell'installer seleziona il numero ID della tua interfaccia e premi "Install".
  6. Attendi il messaggio di conferma: indica che il driver passthru per la tua interfaccia e' installato e funziona correttamente.
  7. Imposta il latency timer della porta COM dell'AVDI a 1.

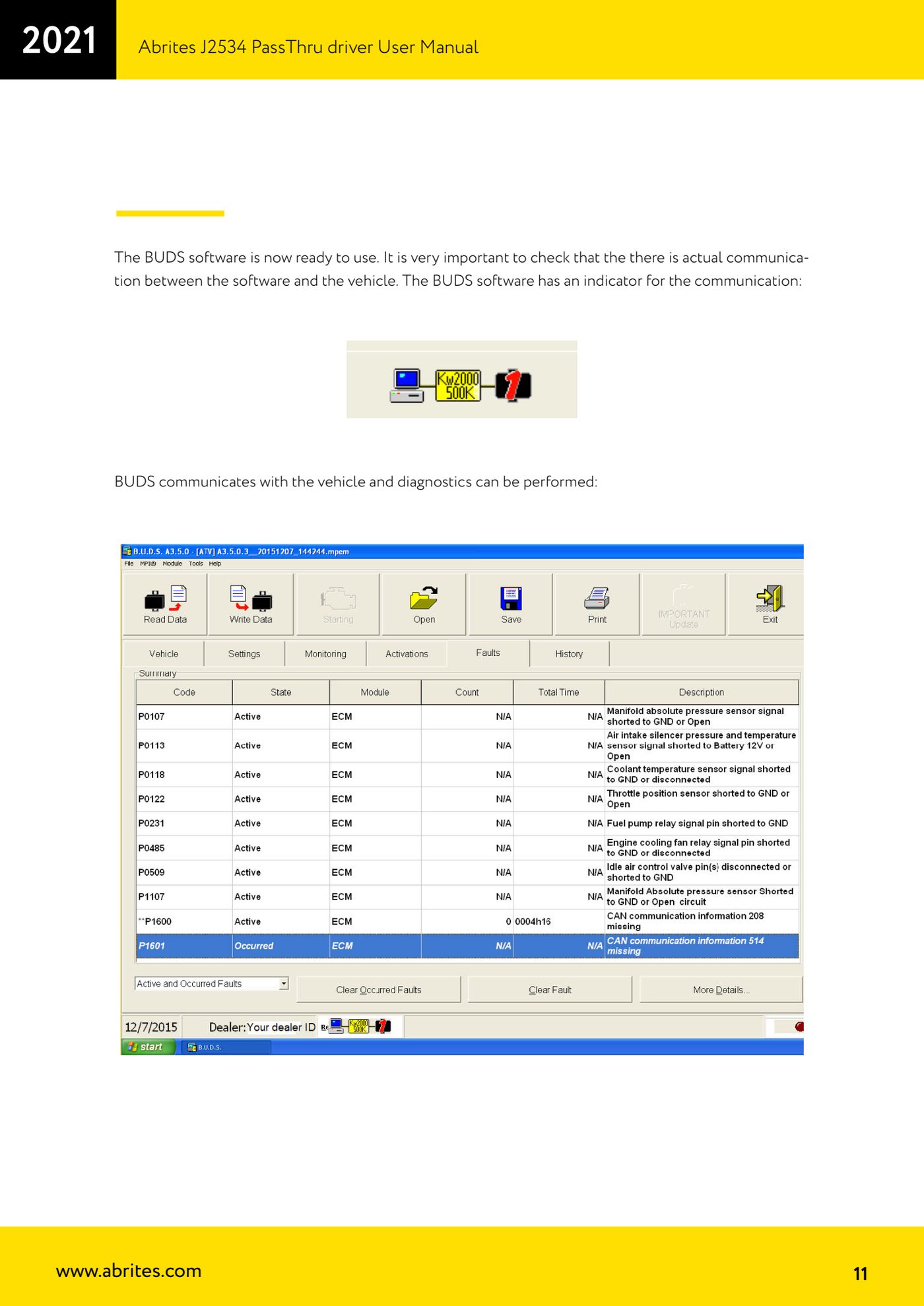

  8. Collega l'AVDI al veicolo, avvia il BUDS come amministratore (tasto destro sul .exe -> "Run as administrator") e verifica sull'indicatore di comunicazione del BUDS che il dialogo con il veicolo sia realmente attivo prima di iniziare la diagnosi.

Schermate di riferimento

Usare l'AVDI con Bombardier Utility Diagnostic System (BUDS) — 1Usare l'AVDI con Bombardier Utility Diagnostic System (BUDS) — 2Usare l'AVDI con Bombardier Utility Diagnostic System (BUDS) — 3
Fonte: Manuale Driver J2534 PassThru Abrites, cap. 3.1 (p.9-11) · ⏱ tempo indicativo 20-30 min
