PROTAG (ZN002): installazione software Tag Key Tool, driver USB e collegamento all'AVDI

Strumenti Interfaccia Classica Hardware / Collegamenti Base ⏱ 15-20 min 10 passi

Il PROTAG e' il programmatore di transponder Abrites che lavora insieme all'interfaccia AVDI e al software Abrites Tag Key Tool, trasformando il PC Windows in una postazione di programmazione chiavi. Questa procedura copre installazione del software, driver USB, collegamento fisico e le precauzioni di posizionamento del programmatore.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • PROTAG (ZN002)
  • cavo USB
  • PC Windows

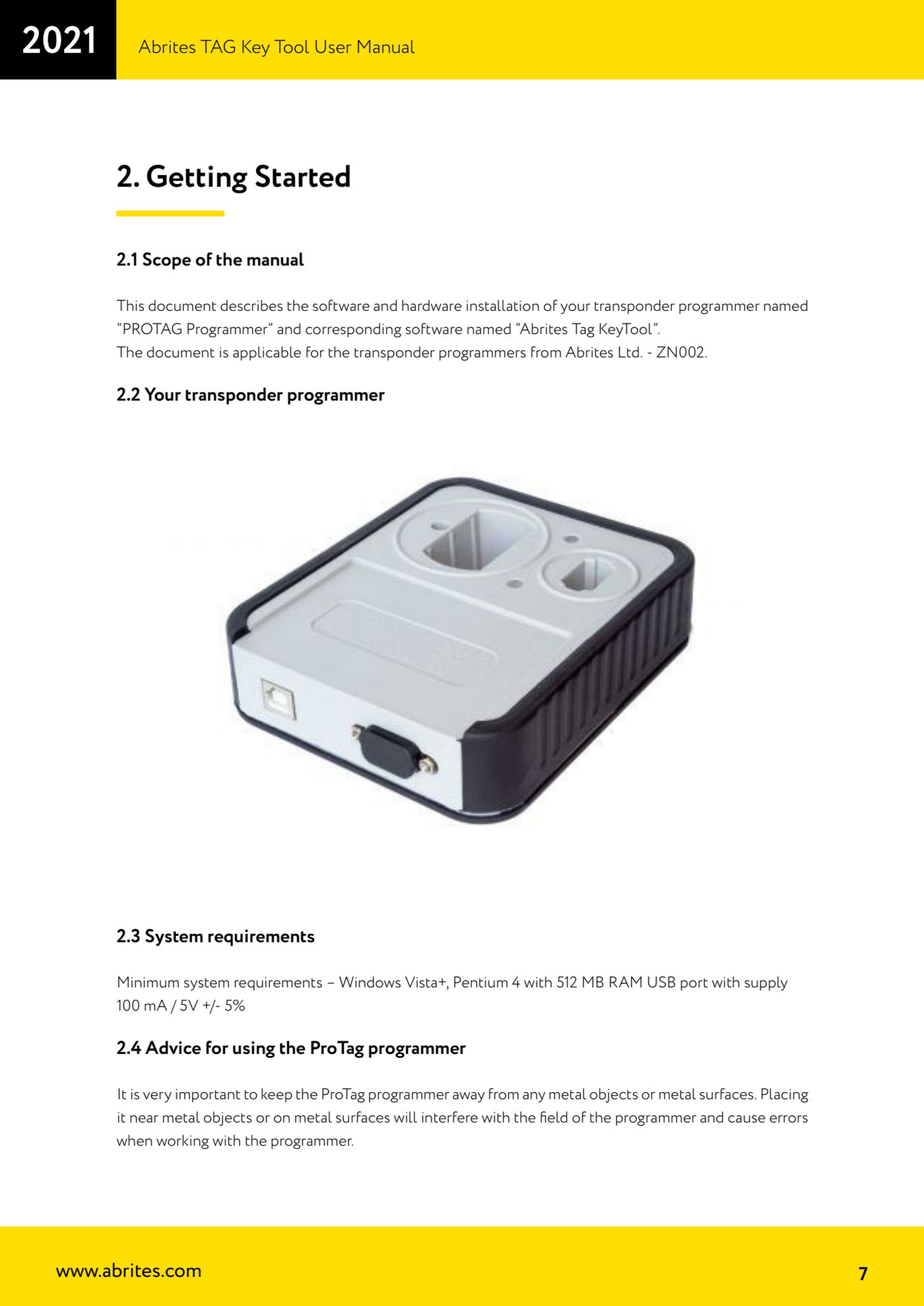

⚠ AttenzioneIl PROTAG va tenuto lontano da oggetti e superfici metalliche: appoggiarlo su metallo o vicino a metallo disturba il campo del programmatore e provoca errori di lettura/scrittura. La porta USB deve fornire 100 mA a 5V +/- 5%.

Procedura

  1. Verifica che l'interfaccia AVDI sia gia' configurata e pienamente funzionante sul PC: il Tag Key Tool lavora attraverso l'AVDI.
  2. Controlla i requisiti minimi del PC: Windows Vista o superiore, Pentium 4 con 512 MB di RAM e una porta USB in grado di erogare 100 mA / 5V +/- 5%.

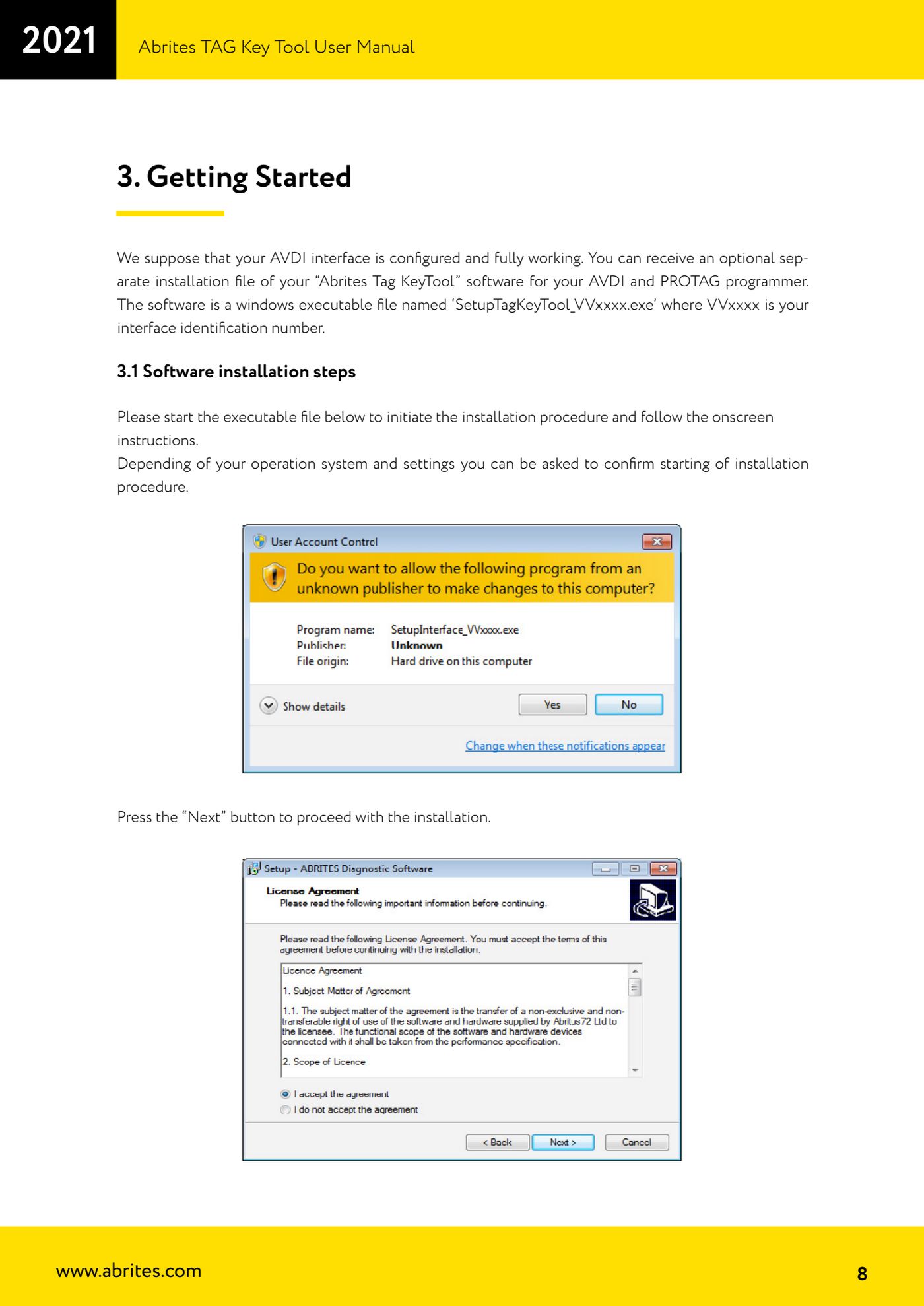

  3. Avvia il file di installazione ricevuto, chiamato "SetupTagKeyTool_VVxxxx.exe", dove VVxxxx e' il numero identificativo della tua interfaccia. A seconda del sistema operativo potrebbe essere richiesta una conferma per avviare l'installazione.
  4. Premi "Next" per proseguire, leggi il contratto di licenza e seleziona "I accept the agreement" se accetti; poi premi ancora "Next". Se non accetti, premi "Cancel" e l'installazione si interrompe.
  5. Prosegui con "Next" nelle schermate successive. Se non vuoi le icone sul desktop, togli la spunta alla casella relativa alla creazione delle icone, poi premi "Next".
  6. Premi "Install" e attendi il completamento dell'installazione.

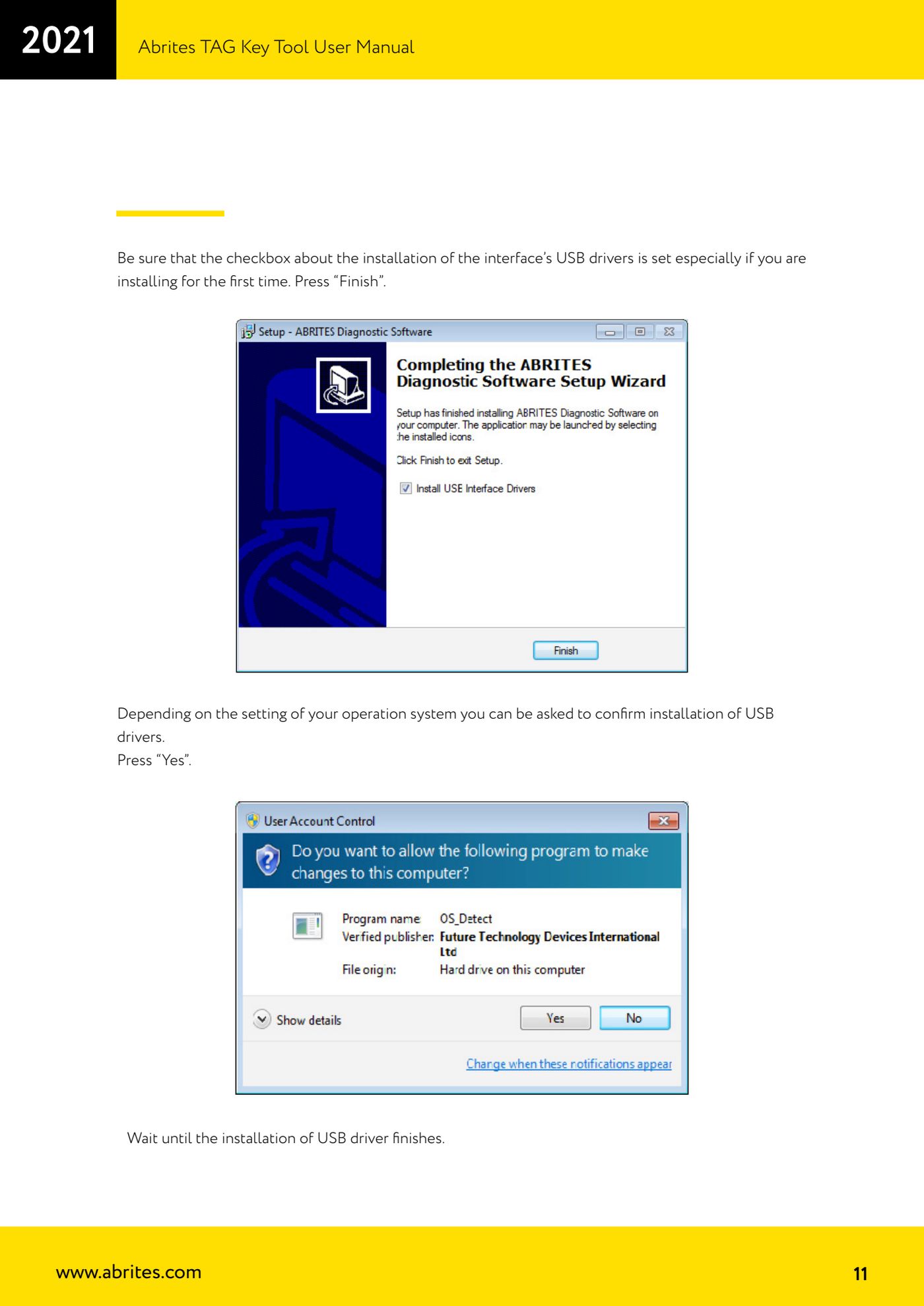

  7. Prima di chiudere, assicurati che sia spuntata la casella relativa all'installazione dei driver USB dell'interfaccia (fondamentale se e' la prima installazione), poi premi "Finish".
  8. Se il sistema operativo chiede conferma per l'installazione dei driver USB, premi "Yes" e attendi il termine dell'installazione del driver.

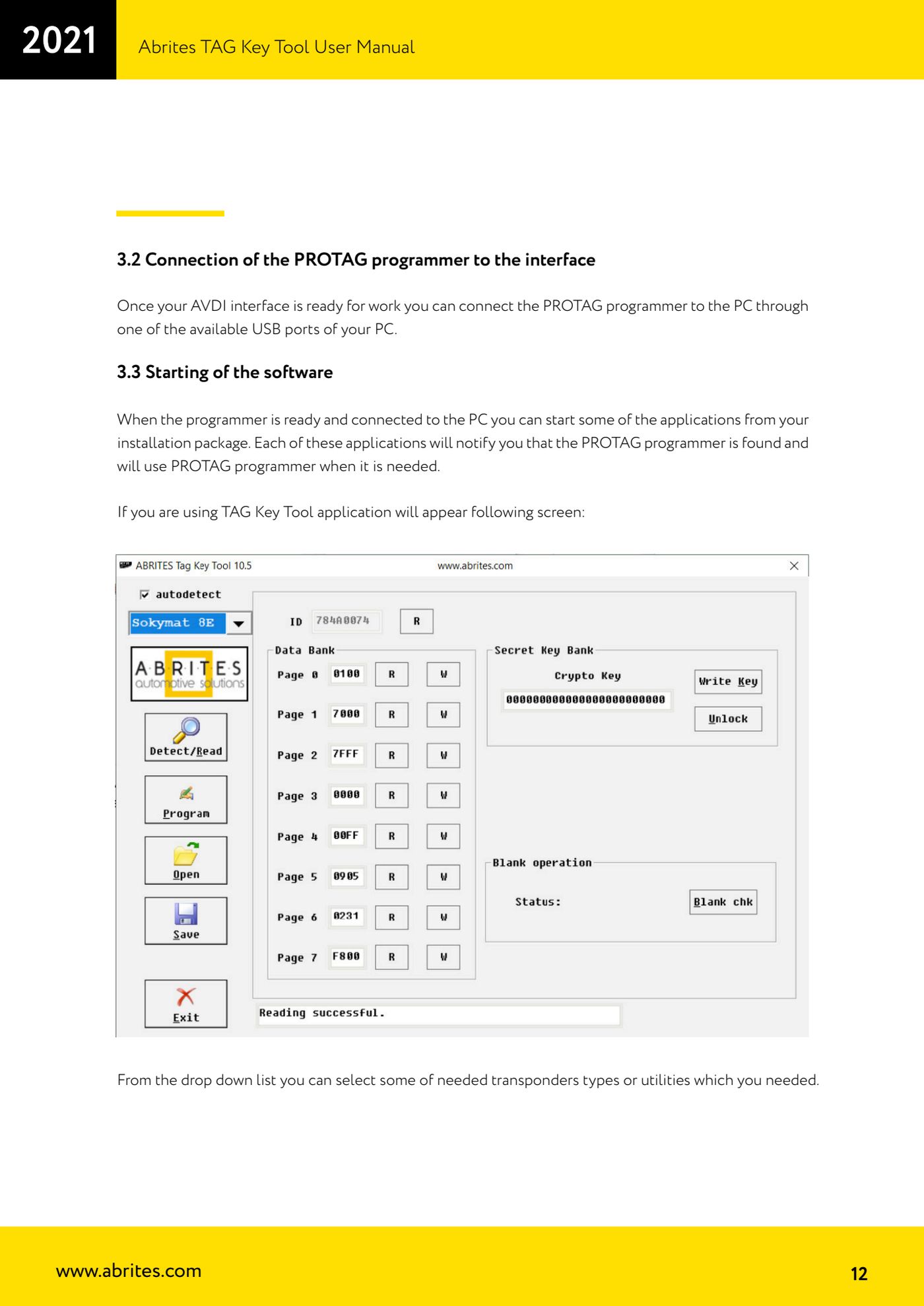

  9. Con l'AVDI pronto al lavoro, collega il programmatore PROTAG al PC tramite una delle porte USB disponibili.
  10. Posiziona il PROTAG su una superficie non metallica e lontano da oggetti metallici, poi avvia una delle applicazioni del pacchetto: il software segnala che il PROTAG e' stato rilevato e lo utilizzera' quando necessario.

Schermate di riferimento

PROTAG (ZN002): installazione software Tag Key Tool, driver USB e collegamento all'AVDI — 1PROTAG (ZN002): installazione software Tag Key Tool, driver USB e collegamento all'AVDI — 2PROTAG (ZN002): installazione software Tag Key Tool, driver USB e collegamento all'AVDI — 3PROTAG (ZN002): installazione software Tag Key Tool, driver USB e collegamento all'AVDI — 4
Fonte: Manuale Tag Key Tool, cap. 2 e 3 (p.7-12) · ⏱ tempo indicativo 15-20 min
