MODI: test degli attuatori dalle centraline in Advanced Diagnostics

In modalita' Advanced, entrando in una centralina, il MODI mette a disposizione la lista degli attuatori disponibili per pilotare e provare i singoli componenti (ad esempio la pompa carburante elettrica). Serve a distinguere un componente guasto da un problema di comando o di cablaggio.

Procedura

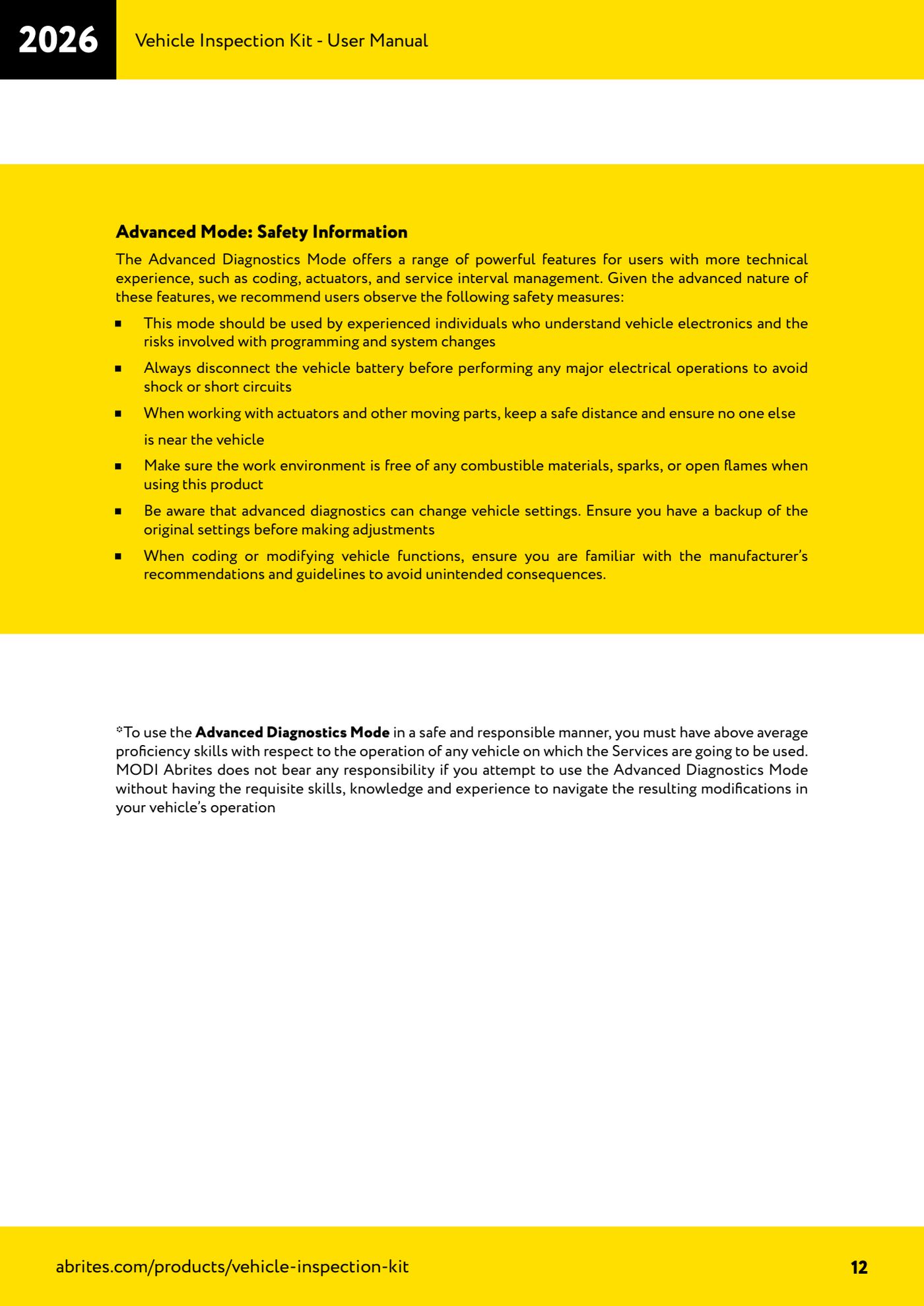

1. Metti il veicolo in sicurezza su superficie piana, in ambiente ben ventilato e libero da materiali combustibili, scintille o fiamme libere.
2. Collega il MODI alla presa OBDII, premi "Connect", seleziona la marca e attendi l'identificazione automatica del veicolo.

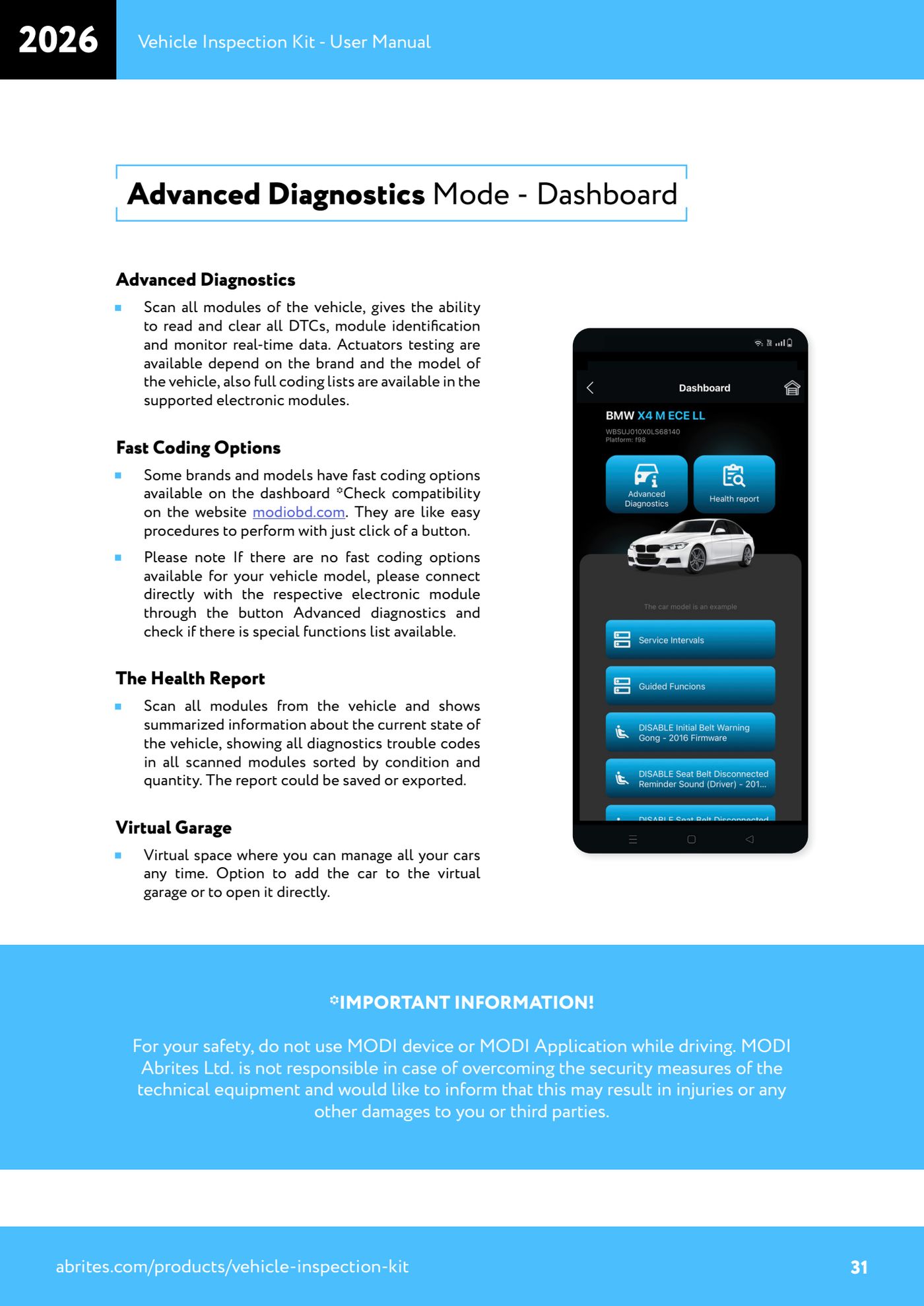

3. Entra in "Advanced Diagnostics" e fai la scansione dei moduli, poi seleziona la centralina che gestisce il componente che vuoi provare.
4. Prima del test, leggi i DTC del modulo e i live values relativi al componente: ti servono come riferimento per interpretare il risultato della prova.

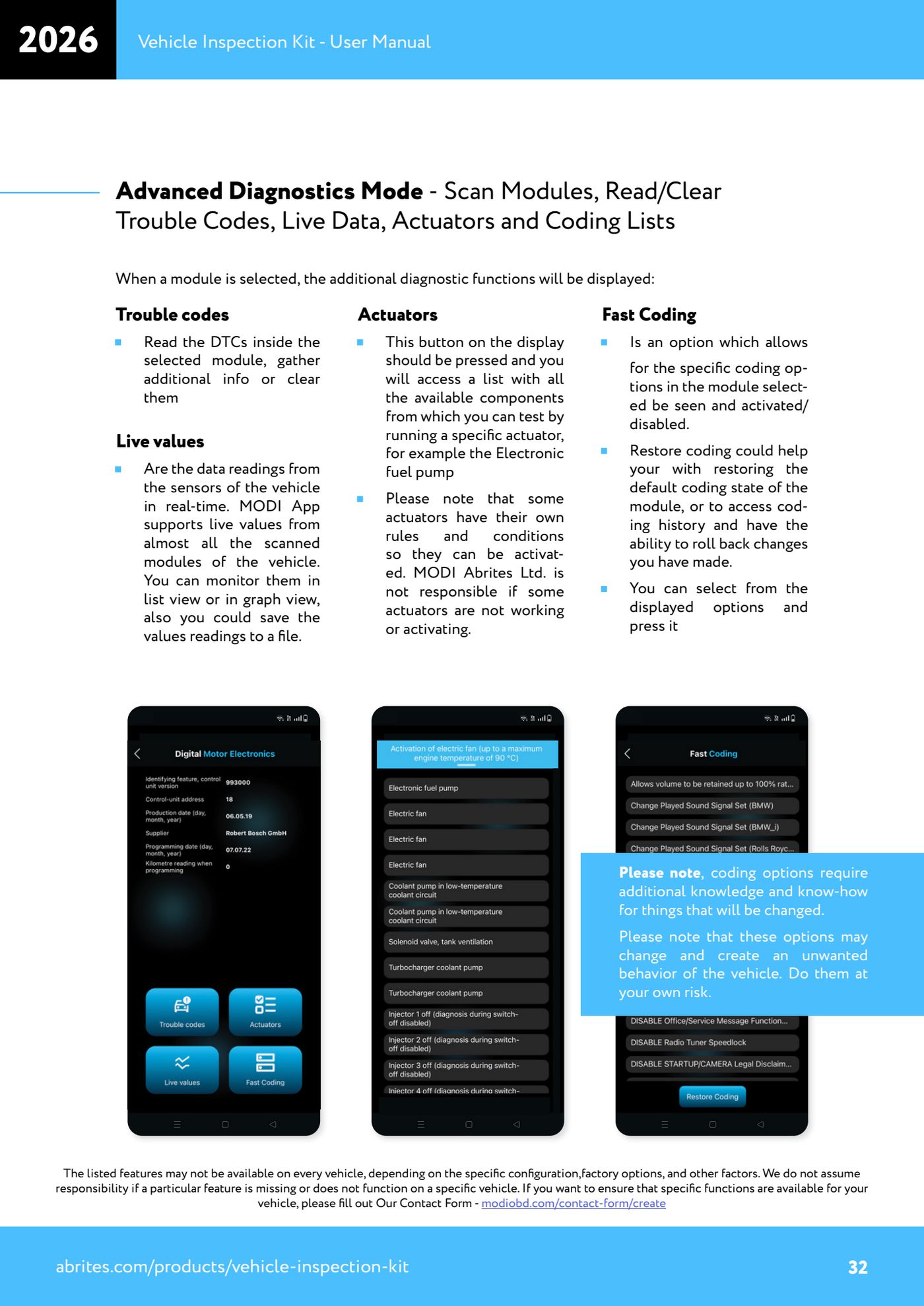

5. Premi il pulsante "Actuators" sul display: si apre la lista di tutti i componenti disponibili per quella centralina.
6. Allontanati dalle parti in movimento e verifica che nessuno sia vicino al veicolo o sotto il cofano.
7. Seleziona il componente da provare (ad esempio la pompa carburante elettrica) e avvia l'attuatore, rispettando le condizioni richieste dal veicolo (quadro, motore spento/acceso, temperatura) perche' alcuni attuatori si attivano solo con condizioni soddisfatte.
8. Osserva o ascolta la risposta del componente e confrontala con i live values durante l'attivazione.
9. A fine prova rileggi i DTC del modulo e, se il test ne ha generati di transitori, cancellali dopo aver annotato la situazione.

Schermate di riferimento
