Leggere e scrivere MCU Renesas V850 con gli adattatori ZN058 (V850E2) e ZN078 (V850ES)

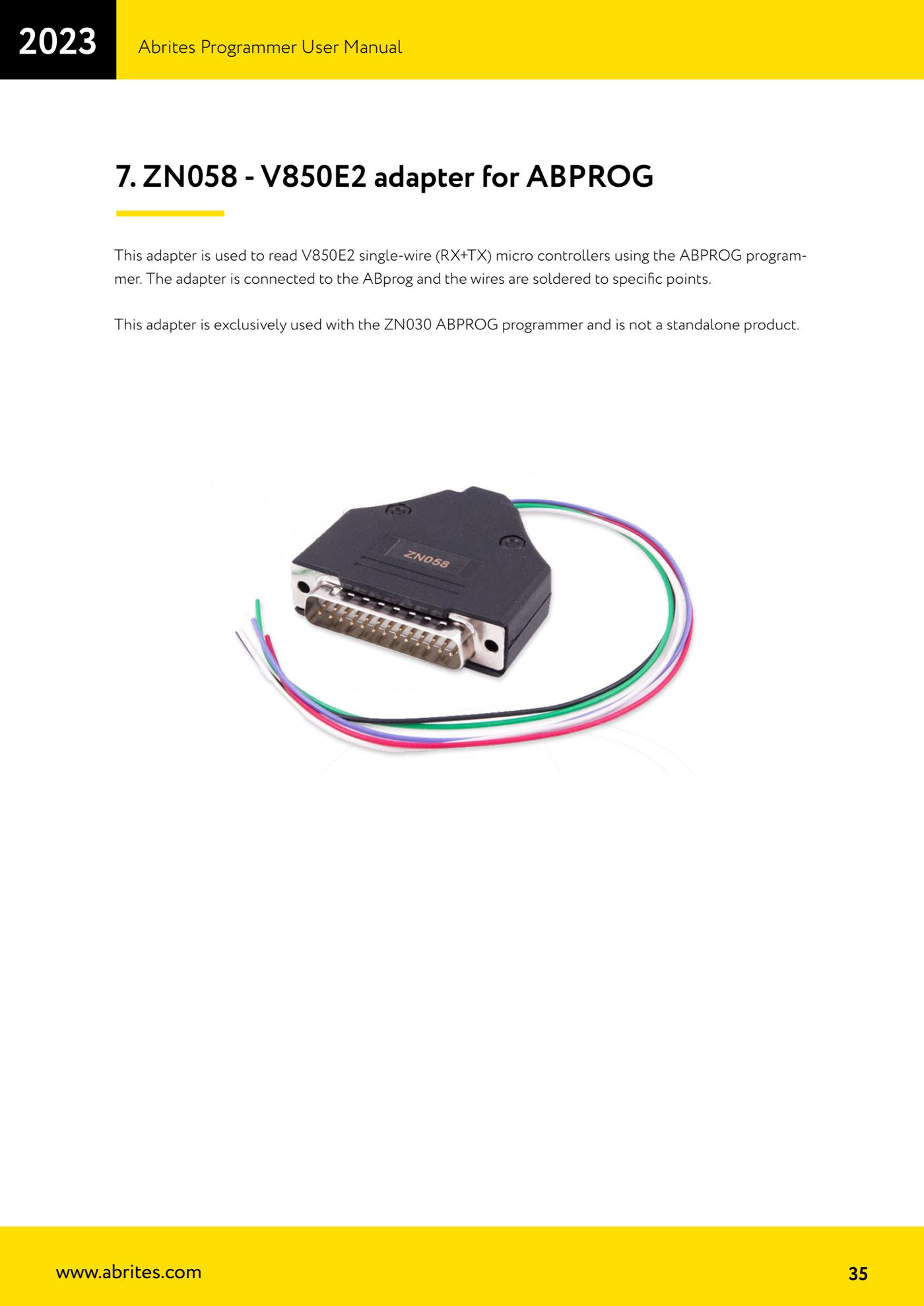

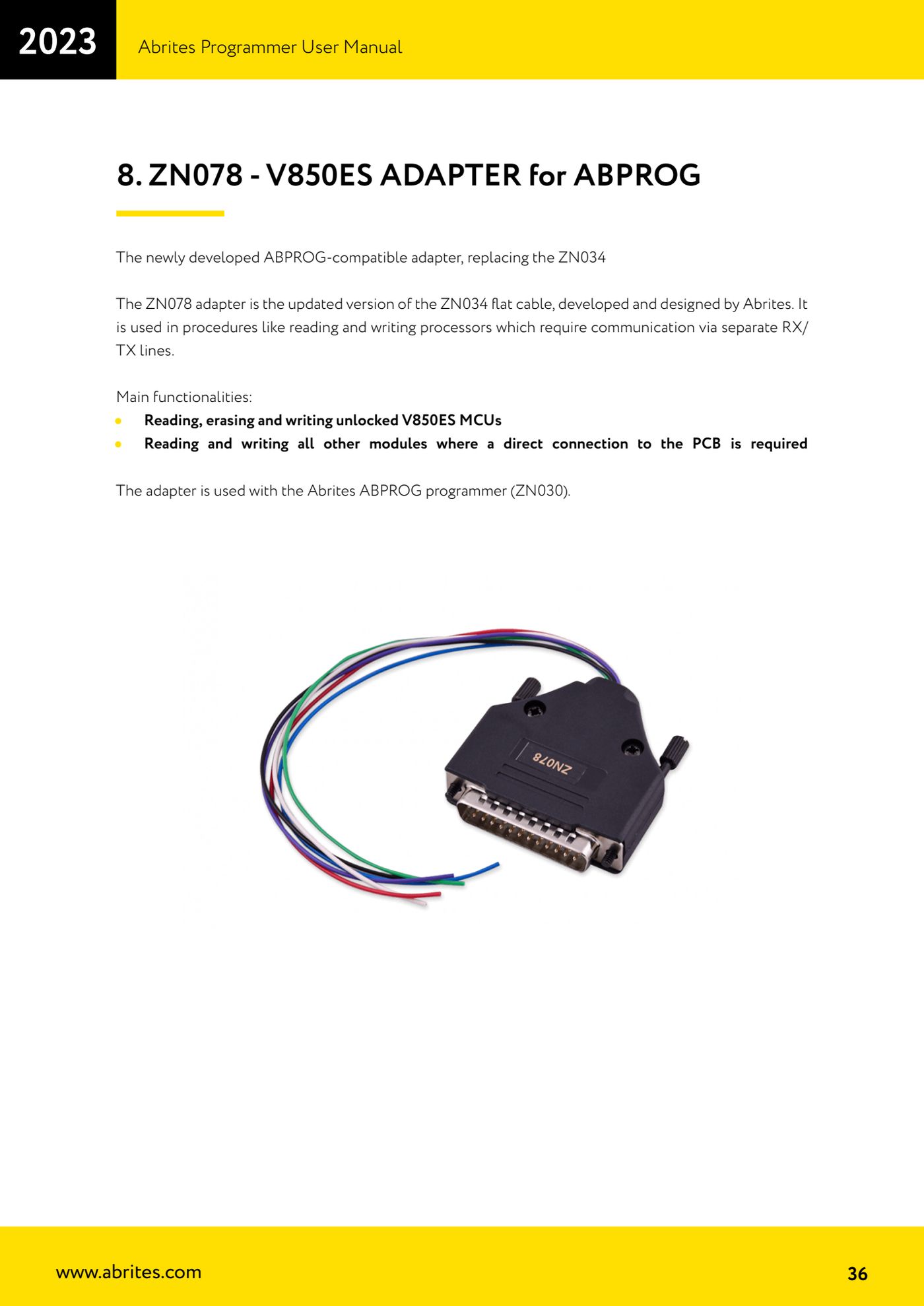

Gli adattatori ZN058 e ZN078 servono a leggere, cancellare e scrivere i microcontrollori Renesas V850 direttamente sulla scheda del modulo. Il ZN058 e' per i V850E2 a filo singolo (RX+TX sulla stessa linea), il ZN078 (che sostituisce il vecchio flat cable ZN034) e' per i processori con linee RX/TX separate, come i V850ES sbloccati.

Procedura

1. Identifica il processore sul modulo: se e' un V850E2 a filo singolo (RX e TX condivisi) usa il ZN058; se richiede linee RX e TX separate, come i V850ES sbloccati, usa il ZN078.
2. Salda i fili dell'adattatore sui punti previsti della scheda. Per il ZN058 il pinout lato DB25 e': PIN 5 - RX (filo viola), PIN 6 - TX (filo viola), PIN 13 - FLMD0 (filo bianco), PIN 14 - GND (filo nero), PIN 20 - +5V (filo rosso), PIN 25 - Reset (filo verde), con resistenza da 10K tra PIN 5 e PIN 20 e diodo 1N4148 tra PIN 5 e PIN 6.
3. Per il ZN078 il pinout lato DB25 e': PIN 5 - RX (filo viola), PIN 6 - TX (filo blu), PIN 13 - FLMD0 (filo bianco), PIN 14 - GND (filo nero), PIN 20 - +5V (filo rosso), PIN 25 - Reset (filo verde).
4. Collega l'adattatore al DB25 femmina del ZN045, il ZN045 all'AVDI e l'AVDI al PC.
5. Avvia "ABProg" > "Upgraded" e premi "Select": nella sezione Renesas V850 MCU trovi UPD70FXXXX PFlash, UPC70F35XX DFlash, DFlash 32KB V850ES, Renault BCM (X95) e Renault HandsFree (X98).
6. Premi "Read" per leggere la memoria e "Save" per salvare subito il dump originale su PC.
7. Per riscrivere, carica il file con "Load", cancella se necessario con "Erase", poi programma con "Program" e controlla il risultato con "Verify".
8. Il ZN078 si usa anche per tutti gli altri moduli in cui serve una connessione diretta ai punti sul PCB, non solo per i V850ES.
