Cavi e programmatori per lettura ECU e TCU a banco: CB013, CB023, CB030, CB032, ZN079, CB501, ZN073, ZN074, ZN085

Strumenti Interfaccia Classica Flash / Programmazione Avanzata ⏱ variabile 9 passi

Insieme dei cavi e programmatori Abrites per collegarsi a banco a centraline motore e cambi: BMW MSD/MSV e MD/MG, Mercedes MD1/MG1, Denso DCM6.2, cambi ZF 8HP e micro RH850/V850. Si usano quando la centralina va letta o programmata fuori dal veicolo.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • CB013
  • CB023
  • CB030
  • CB032
  • CB501
  • ZN073
  • ZN074
  • ZN079
  • ZN085
  • ZN051
⚠ AttenzioneIl CB024 - Mercedes-Benz MD/MG ECU connection cable e superato ed e stato sostituito dal CB030, che e il cavo previsto per FBS4 Manager e per l'ECU Programming Tool. Non usare il CB024 su lavori nuovi.

Procedura

  1. Identifica la centralina e scegli il cavo: BMW MSD/MSV a banco -> CB013 - MSD/MSV bench connection cable set.

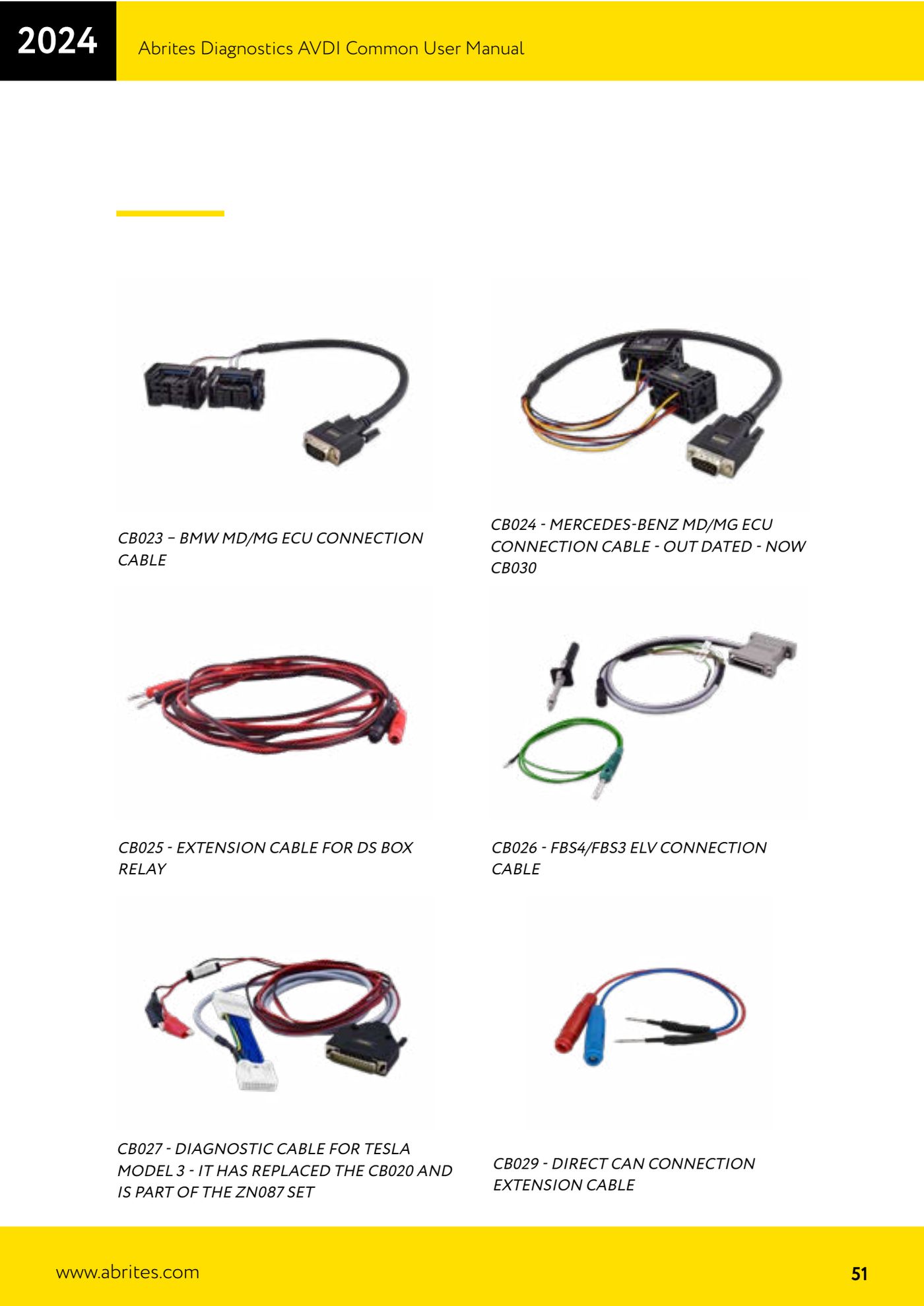

  2. BMW con centraline MD/MG -> CB023 - BMW MD/MG ECU connection cable.

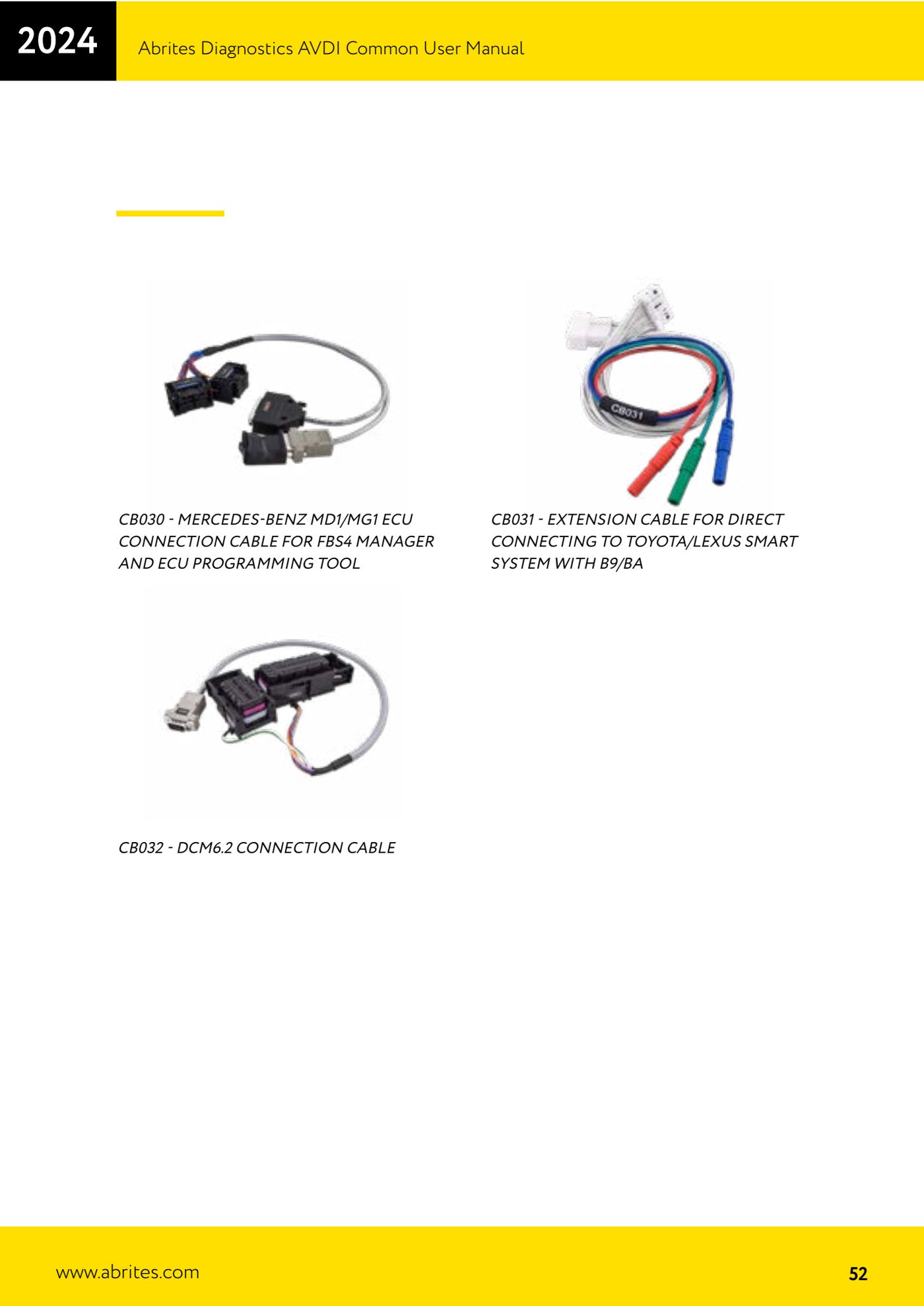

  3. Mercedes-Benz con centraline MD1/MG1, per FBS4 Manager e per l'ECU Programming Tool -> CB030 - Mercedes-Benz MD1/MG1 ECU connection cable.
  4. Centraline Denso DCM6.2 -> CB032 - DCM6.2 connection cable.
  5. Cambi automatici ZF 8HP -> ZN079 - ZF 8HP TCU connection cable.
  6. Micro RH850/V850 -> CB501 - RH850/V850 connection cable con il programmatore ZN085 - Abrites programmer RH850/V850.
  7. Per la lettura in BDM usa lo ZN073 - BDM programmer; per il resto del banco lo ZN074 - ECU reading set.
  8. Se serve prolungare la connessione CAN diretta usa il CB029 - Direct CAN connection extension cable.
  9. Collegato il cavo alla centralina e all'AVDI (con ZN051 quando la procedura lo richiede), alimenta il banco e lancia dal software la lettura; salva sempre il file originale prima di scrivere.

Schermate di riferimento

Cavi e programmatori per lettura ECU e TCU a banco: CB013, CB023, CB030, CB032, ZN079, CB501, ZN073, ZN074, ZN085 — 1Cavi e programmatori per lettura ECU e TCU a banco: CB013, CB023, CB030, CB032, ZN079, CB501, ZN073, ZN074, ZN085 — 2Cavi e programmatori per lettura ECU e TCU a banco: CB013, CB023, CB030, CB032, ZN079, CB501, ZN073, ZN074, ZN085 — 3Cavi e programmatori per lettura ECU e TCU a banco: CB013, CB023, CB030, CB032, ZN079, CB501, ZN073, ZN074, ZN085 — 4Cavi e programmatori per lettura ECU e TCU a banco: CB013, CB023, CB030, CB032, ZN079, CB501, ZN073, ZN074, ZN085 — 5Cavi e programmatori per lettura ECU e TCU a banco: CB013, CB023, CB030, CB032, ZN079, CB501, ZN073, ZN074, ZN085 — 6
Fonte: Manuale AVDI - manuale comune, parte 2 di 2, sezione cavi CB013-CB501 e programmatori ZN073-ZN085 (p.50-52, 60, 73-74) · ⏱ tempo indicativo variabile
