ABPROG ZN030: adattatori EEPROM, NEC, MC9S12, V850 e EWS3 per lettura e scrittura in-circuit

L'ABPROG (set ZN030) e il programmatore Abrites per memorie e microcontrollori: con i suoi adattatori legge e scrive EEPROM, BCM, NEC, MC9S12, V850/V850ES/V850E2 e la EWS3 BMW. Si usa quando il dato non e raggiungibile via OBDII e bisogna andare sul chip.

Procedura

1. Collega l'ABPROG (ZN030) all'AVDI; se la distanza non basta usa il CB101 - AVDI extension cable for ABPROG (ZN030).

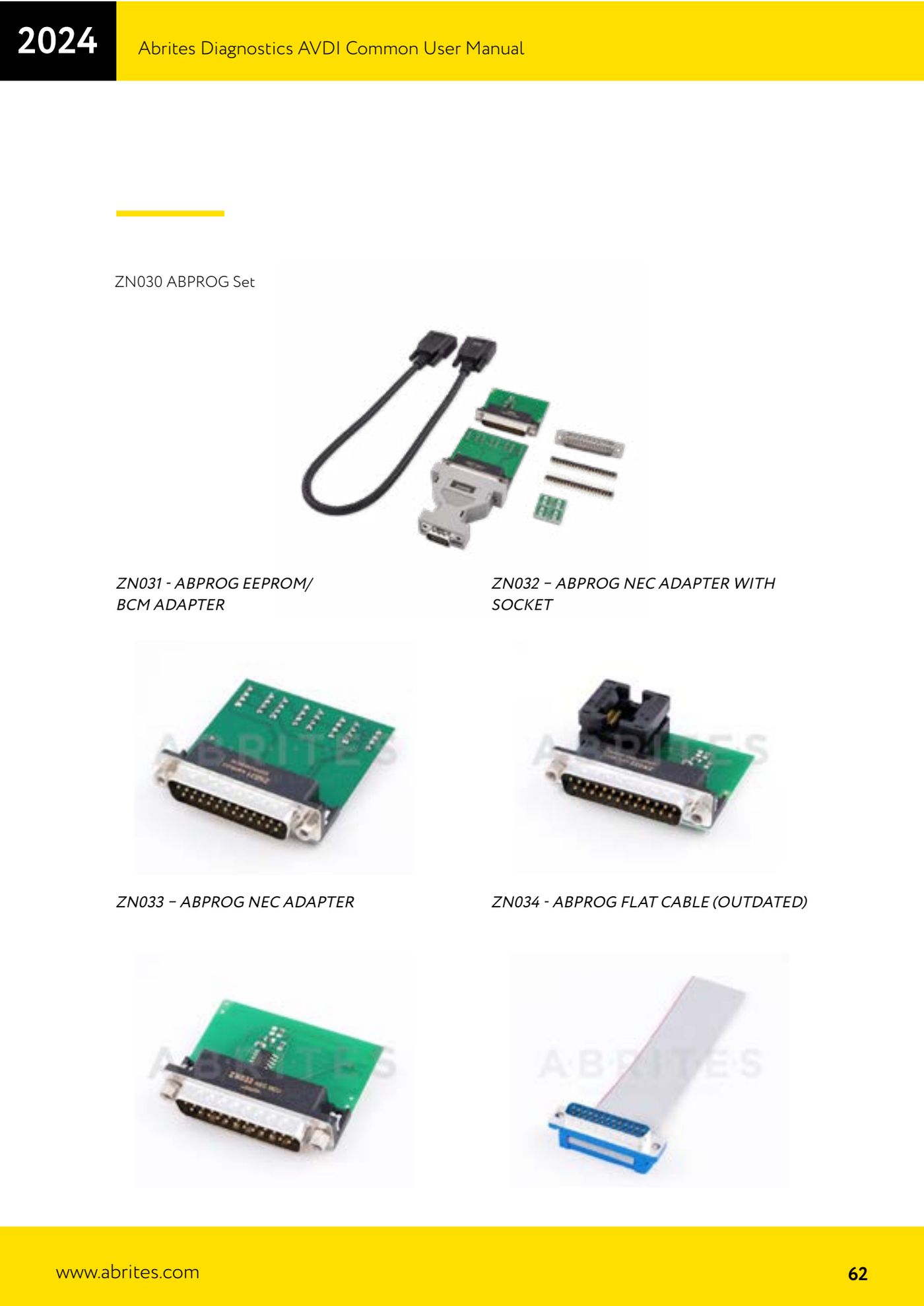

2. Per leggere e scrivere EEPROM e BCM in-circuit monta l'adattatore ZN031 - ABPROG EEPROM/BCM adapter.

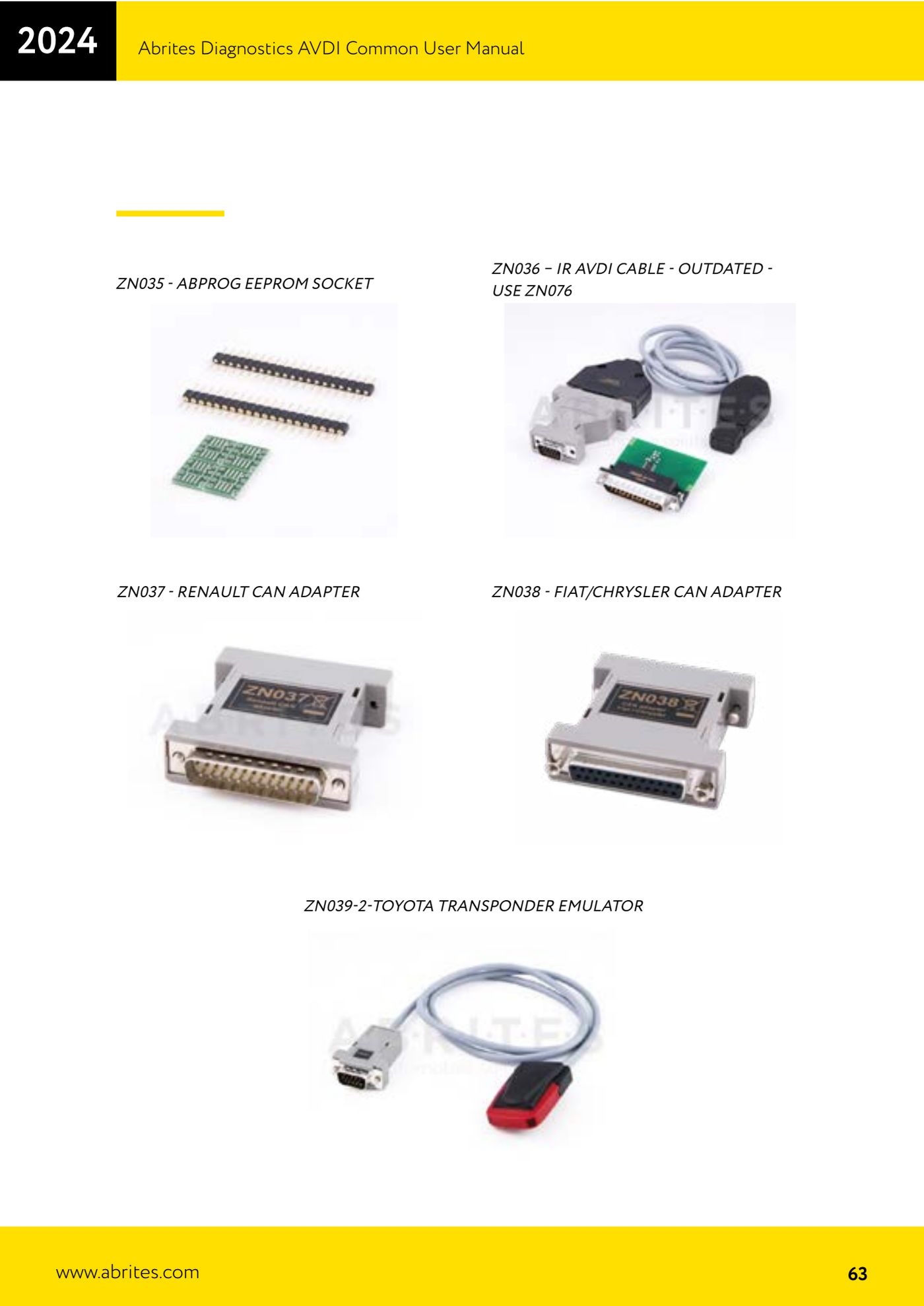

3. Se il chip e dissaldato o va letto fuori scheda usa lo zoccolo ZN035 - ABPROG EEPROM socket.
4. Se i fili dell'adattatore EEPROM/BCM non arrivano al punto di saldatura usa la prolunga ZN057 - EEPROM wire extender for ABPROG EEPROM/BCM adapter.
5. Per i microcontrollori NEC scegli fra ZN033 - ABPROG NEC adapter (collegamento diretto) e ZN032 - ABPROG NEC adapter with socket (chip dissaldato).
6. Per i transponder e le memorie PCF usa il ZN046 - PCF for ABPROG.

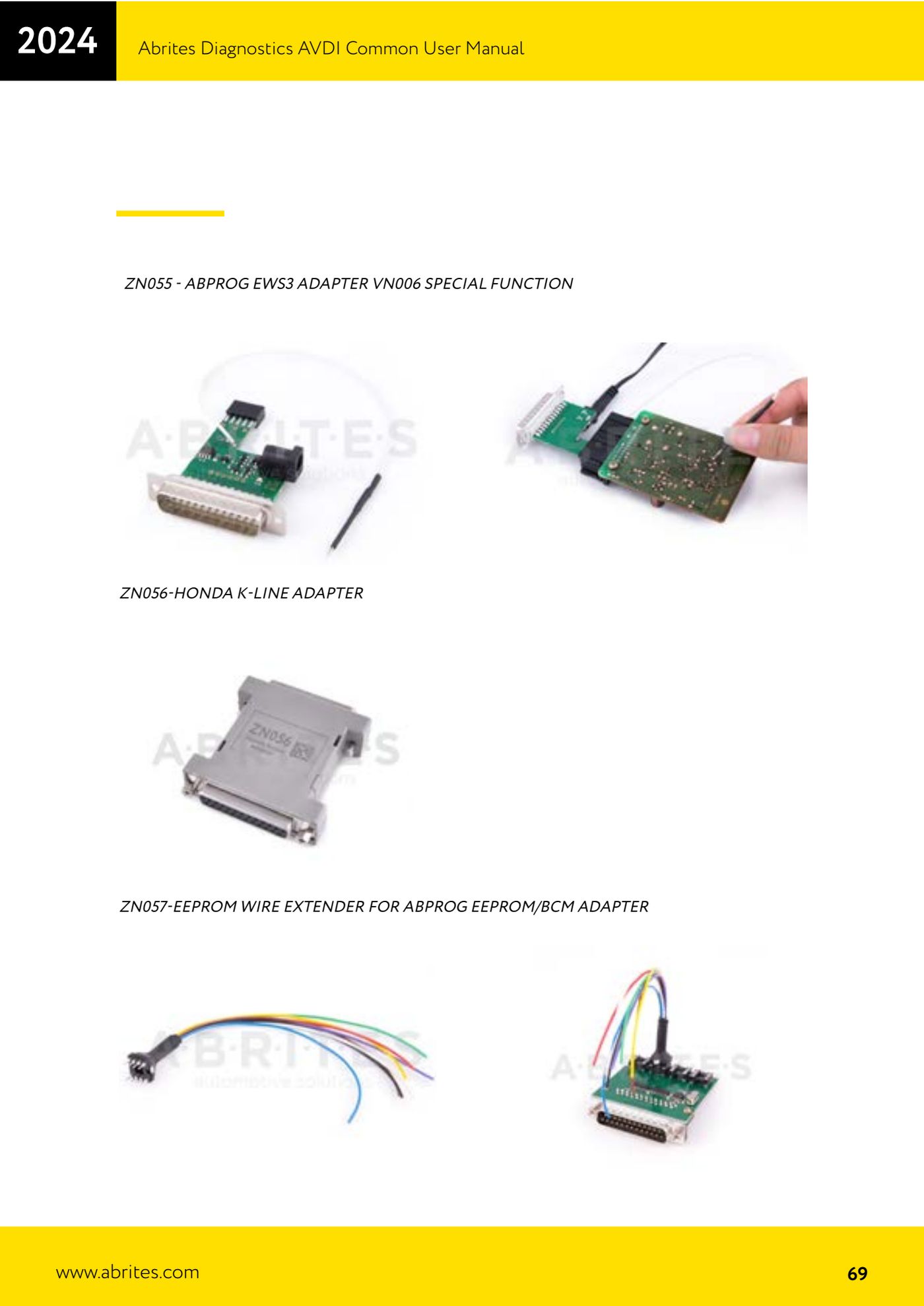

7. Per la EWS3 BMW usa lo ZN055 - ABPROG EWS3 adapter, alimentato con il ZN062 - 12V/0,5A DC power adapter; questa combinazione e quella prevista per la funzione speciale VN006.

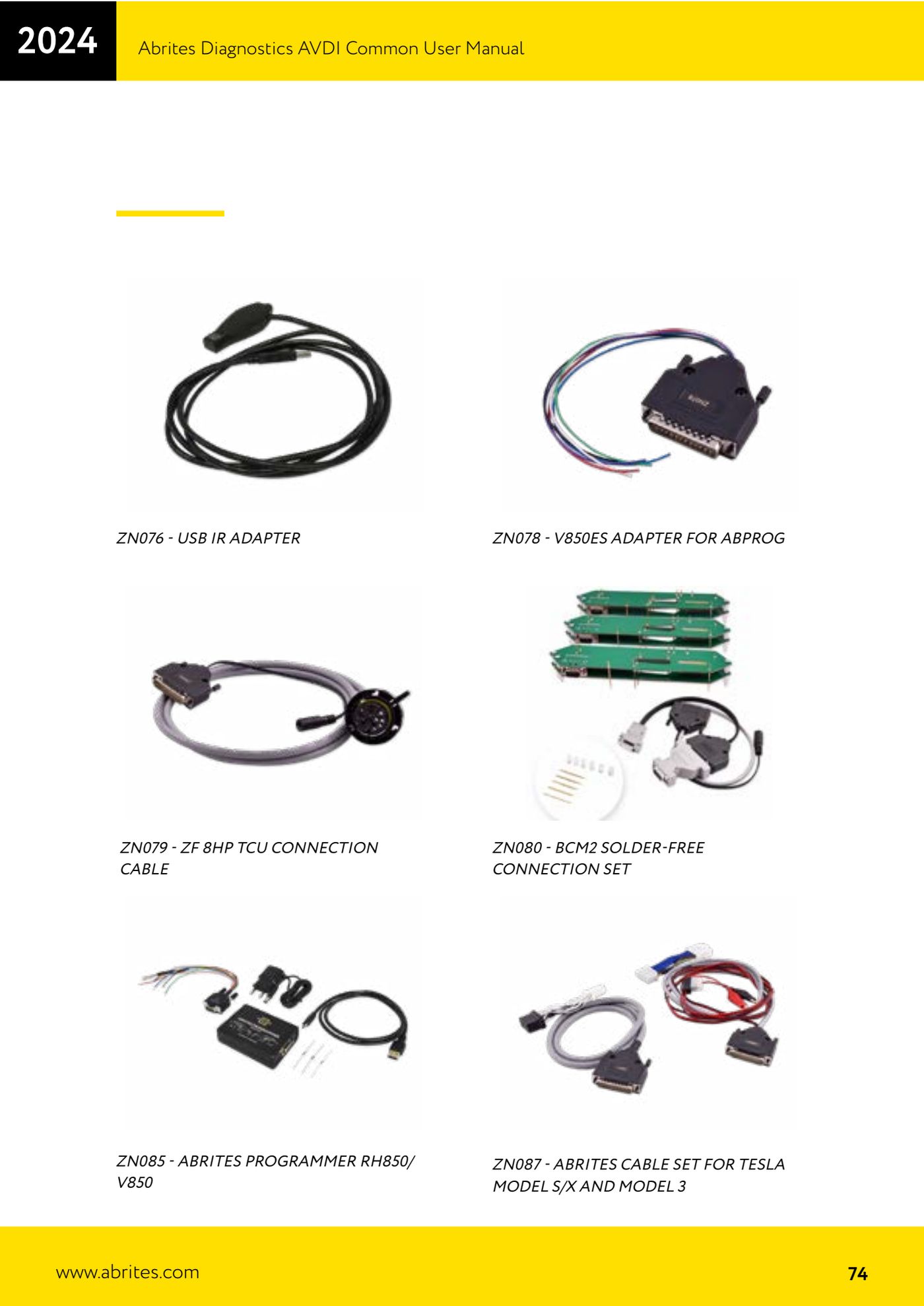

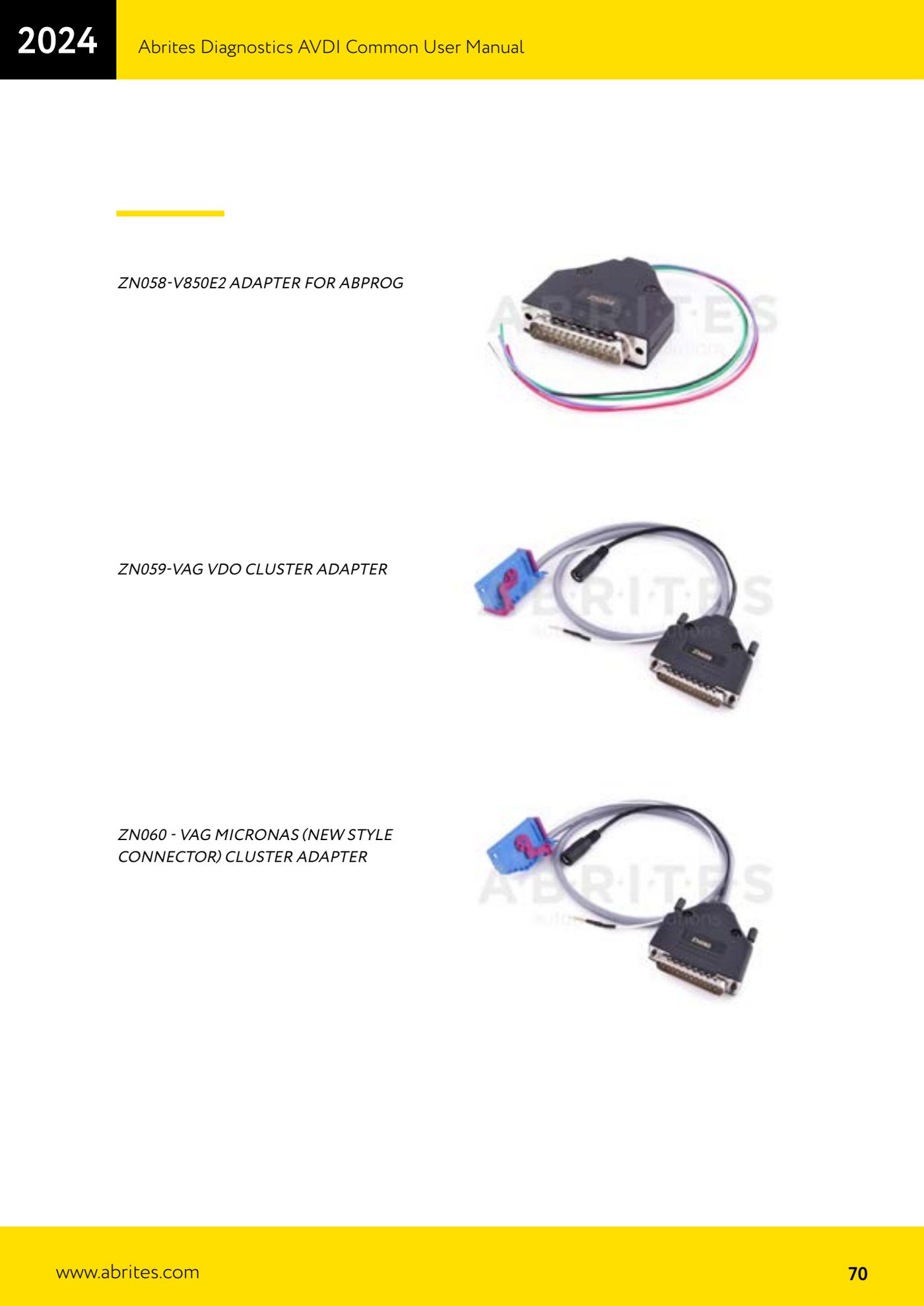

8. Per i micro V850 scegli l'adattatore corretto: ZN078 - V850ES adapter for ABPROG oppure ZN058 - V850E2 adapter for ABPROG.
9. Per i Freescale/NXP MC9S12 usa lo ZN086 - MC9S12 adapter for ABPROG.
10. Verificato il collegamento, apri il software Abrites, seleziona il tipo di chip corrispondente all'adattatore montato e lancia "Read"; salva sempre il dump originale prima di qualsiasi "Write".
