Quadro strumenti K-Line Cayenne: ConfData, reset ECU, service e lettura chilometraggio

Porsche Interfaccia Classica Contachilometri Avanzata ⏱ 20-40 min 10 passi

Funzioni speciali sul quadro strumenti Cayenne che comunica in K-Line: lettura e scrittura dei dati di configurazione, reset diagnostico dell'unita', reset del display service o dell'intervallo di manutenzione e lettura del chilometraggio in km.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
⚠ AttenzionePrima di premere "Write ConfData" salva sempre il dato originale con "Save to file...": la scrittura riporta nel quadro il contenuto della finestra esadecimale. Se la comunicazione K-Line non parte, controlla nelle opzioni l'ordine dei baud rate (prova prima 9600) e i pin K-Line abilitati.

Procedura

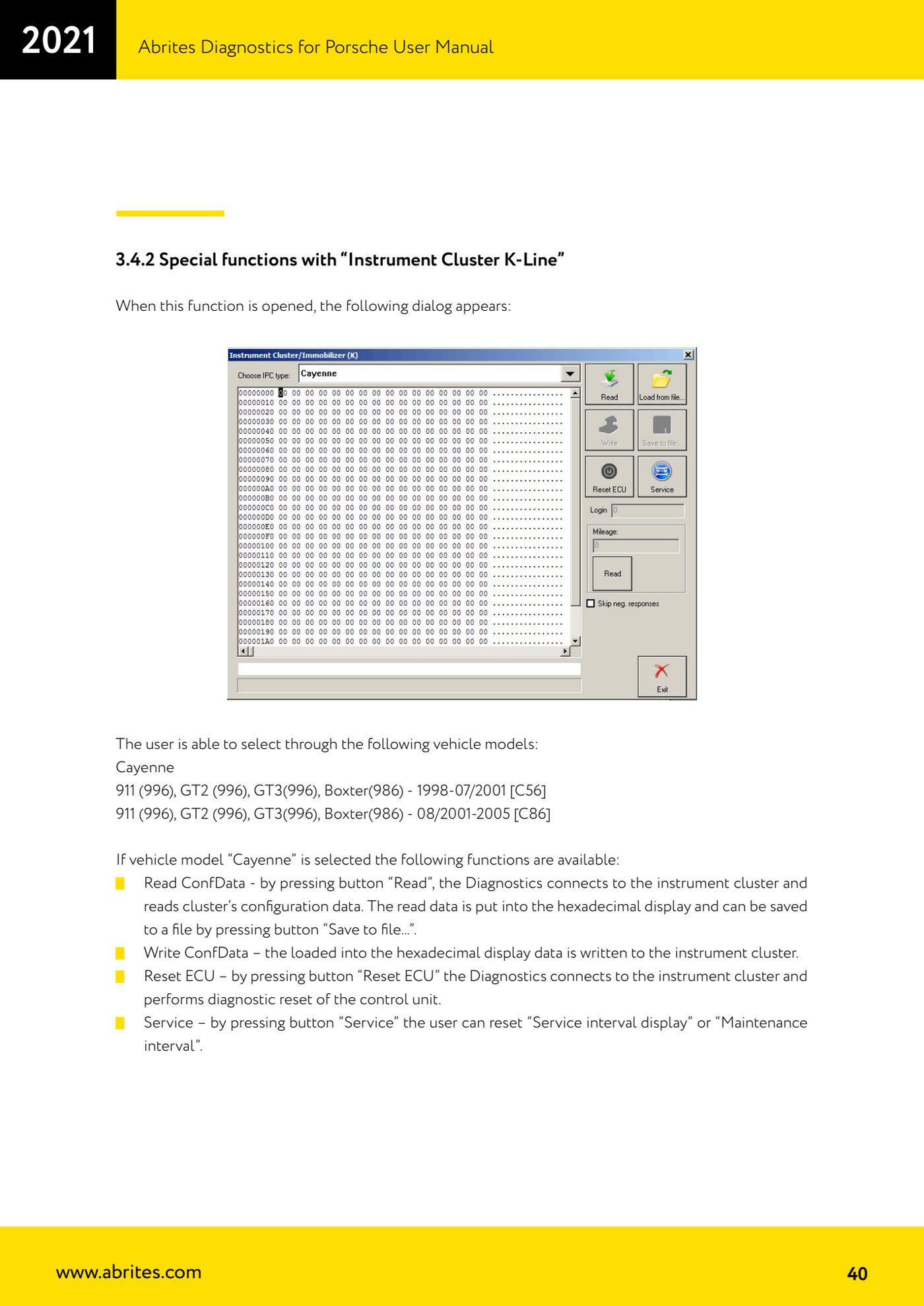

  1. Apri l'elenco delle funzioni speciali e seleziona "Instrument Cluster K-Line".
  2. Nella lista dei modelli seleziona "Cayenne".
  3. Premi "Read" nella sezione ConfData: il software si collega al quadro strumenti e legge i dati di configurazione, che vengono mostrati nella finestra esadecimale.
  4. Premi "Save to file..." per salvare su file il dato letto come copia di sicurezza.
  5. Per scrivere, carica il dato nella finestra esadecimale e usa la funzione "Write ConfData": il contenuto della finestra esadecimale viene scritto nel quadro strumenti.
  6. Premi "Reset ECU" se serve un reset diagnostico dell'unita': il software si collega al quadro ed esegue il reset.

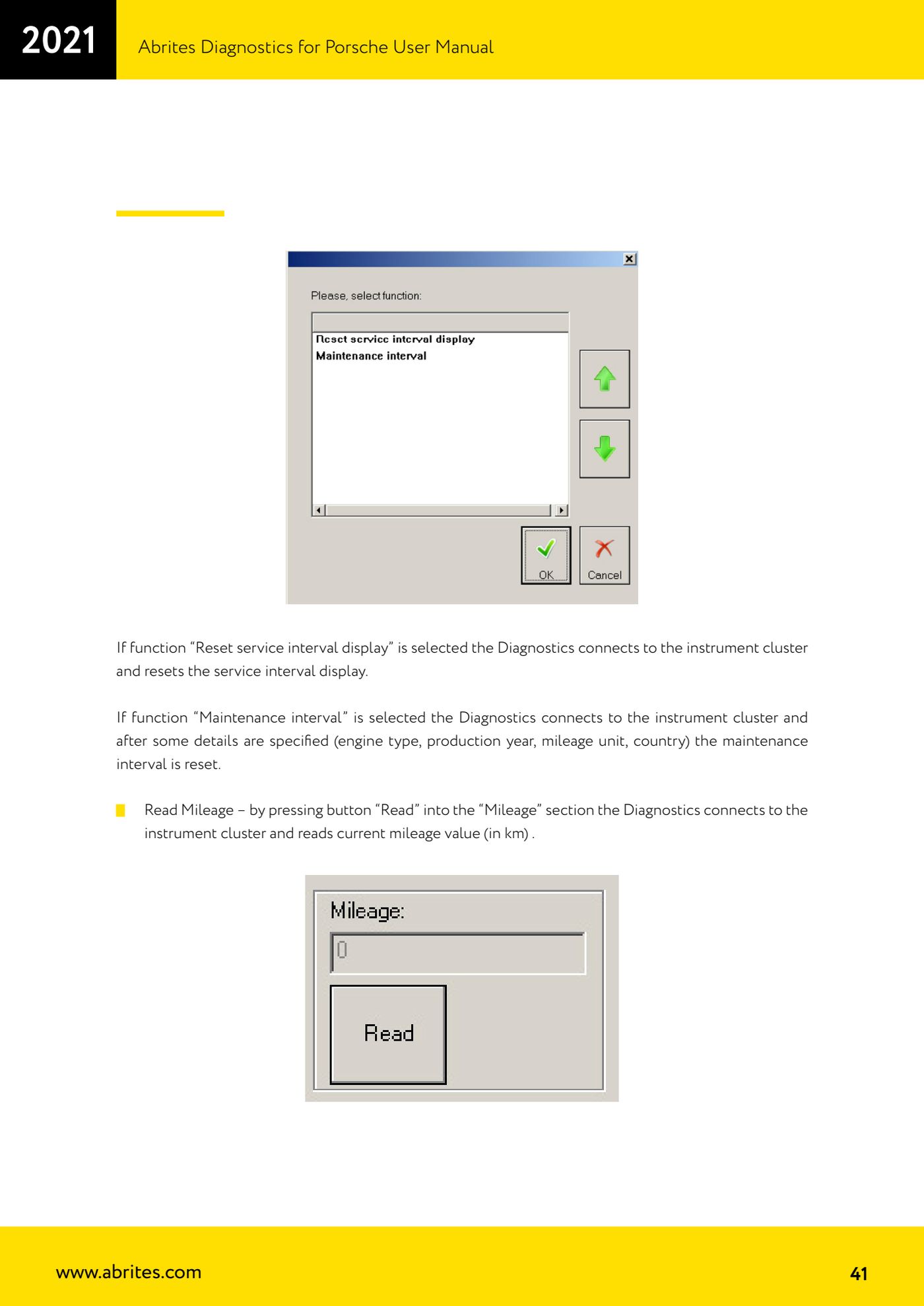

  7. Premi "Service" per intervenire sulla manutenzione: puoi scegliere "Service interval display" oppure "Maintenance interval".
  8. Con "Reset service interval display" il software si collega al quadro e azzera direttamente il display dell'intervallo di servizio.
  9. Con "Maintenance interval" il software si collega al quadro e, dopo che hai specificato tipo di motore, anno di produzione, unita' di misura del chilometraggio e paese, esegue il reset dell'intervallo di manutenzione.
  10. Nella sezione "Mileage" premi "Read": il software si collega al quadro e legge il valore attuale del chilometraggio in km.

Schermate di riferimento

Quadro strumenti K-Line Cayenne: ConfData, reset ECU, service e lettura chilometraggio — 1Quadro strumenti K-Line Cayenne: ConfData, reset ECU, service e lettura chilometraggio — 2
Fonte: Manuale Porsche (interfaccia classica), prima parte, cap. 3.4.2 (p.40-41) · ⏱ tempo indicativo 20-40 min
