All keys lost su 911 997 e Boxster/Cayman 987 (PAS 24c08 + ESL 24c04 con ABPROG)

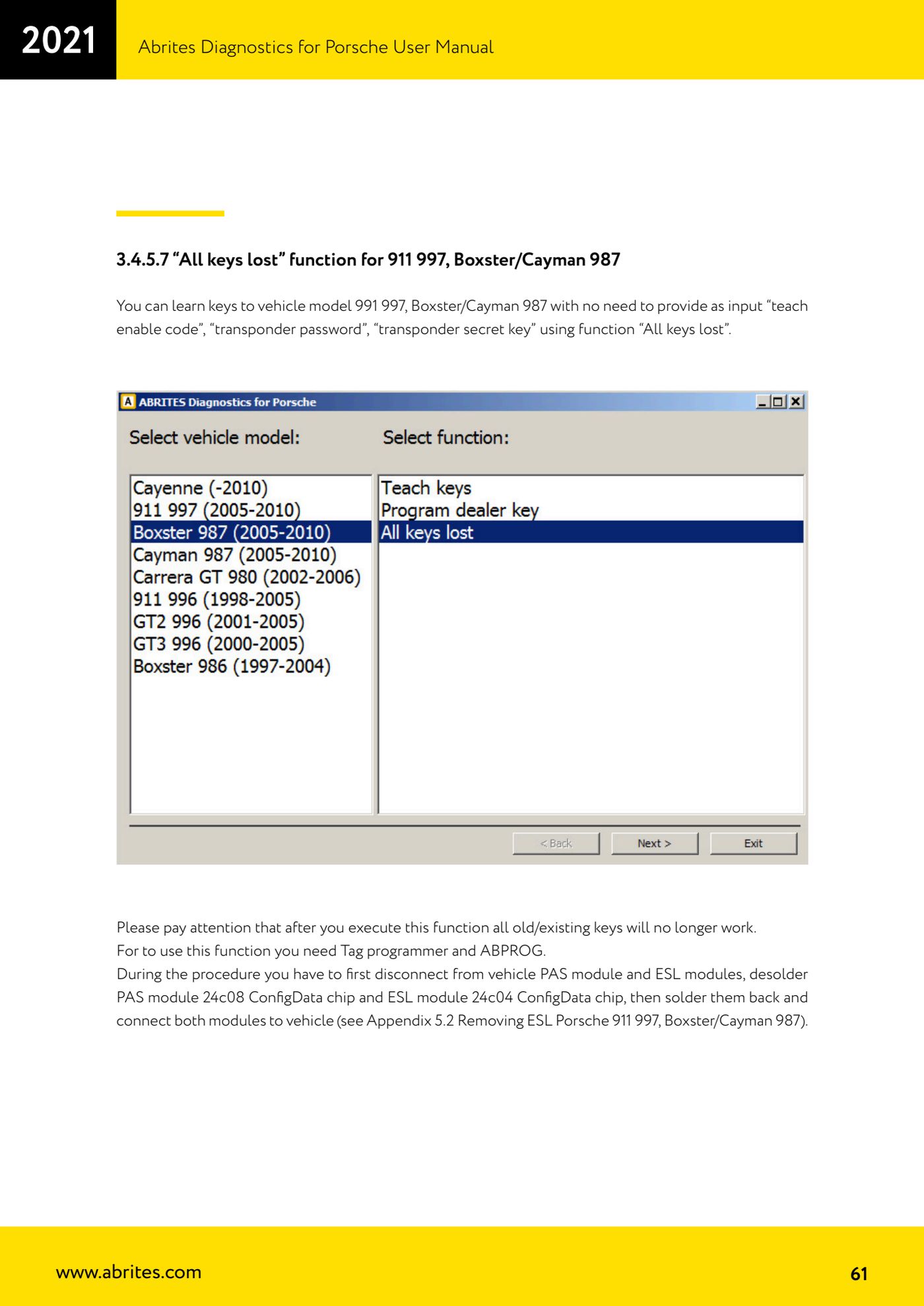

Procedura "All keys lost" per 911 997 e Boxster/Cayman 987: permette di apprendere chiavi senza conoscere teach enable code, transponder password e transponder secret key. Si usa quando il cliente ha perso tutte le chiavi. Richiede l'apertura del modulo PAS e del modulo ESL e la lettura dei chip ConfigData con ABPROG.

Procedura

1. Prepara l'attrezzatura: AVDI, ABPROG, Tag programmer e stazione di dissaldatura. La procedura si compone di sei passi da eseguire nell'ordine 1-6.

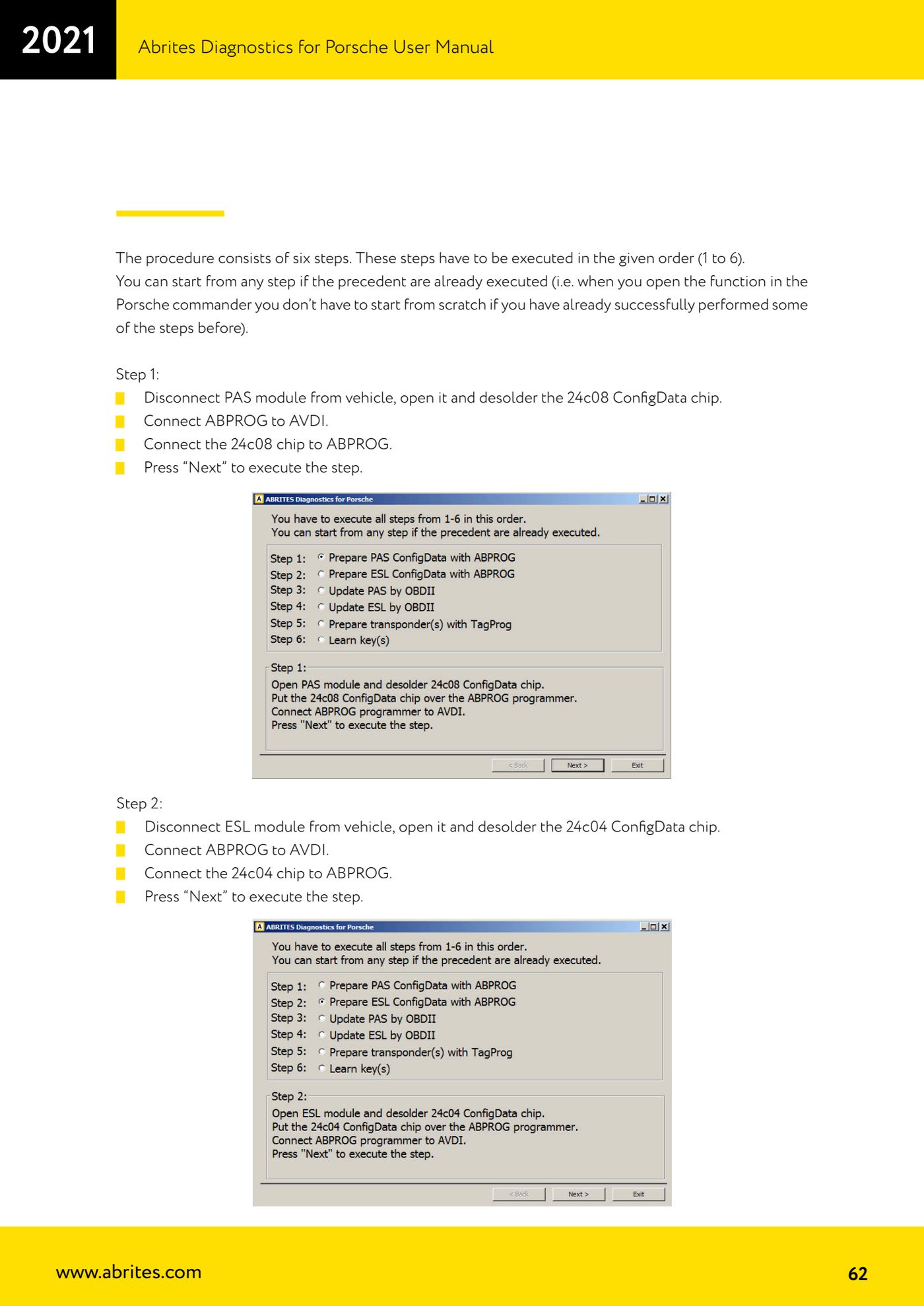

2. Passo 1: scollega il modulo PAS dal veicolo, aprilo e dissalda il chip ConfigData 24c08. Collega ABPROG all'AVDI, collega il chip 24c08 ad ABPROG e premi "Next" per eseguire il passo.
3. Passo 2: scollega il modulo ESL dal veicolo (vedi Appendice 5.2 per lo smontaggio), aprilo e dissalda il chip ConfigData 24c04. Collega ABPROG all'AVDI, collega il chip 24c04 ad ABPROG e premi "Next".

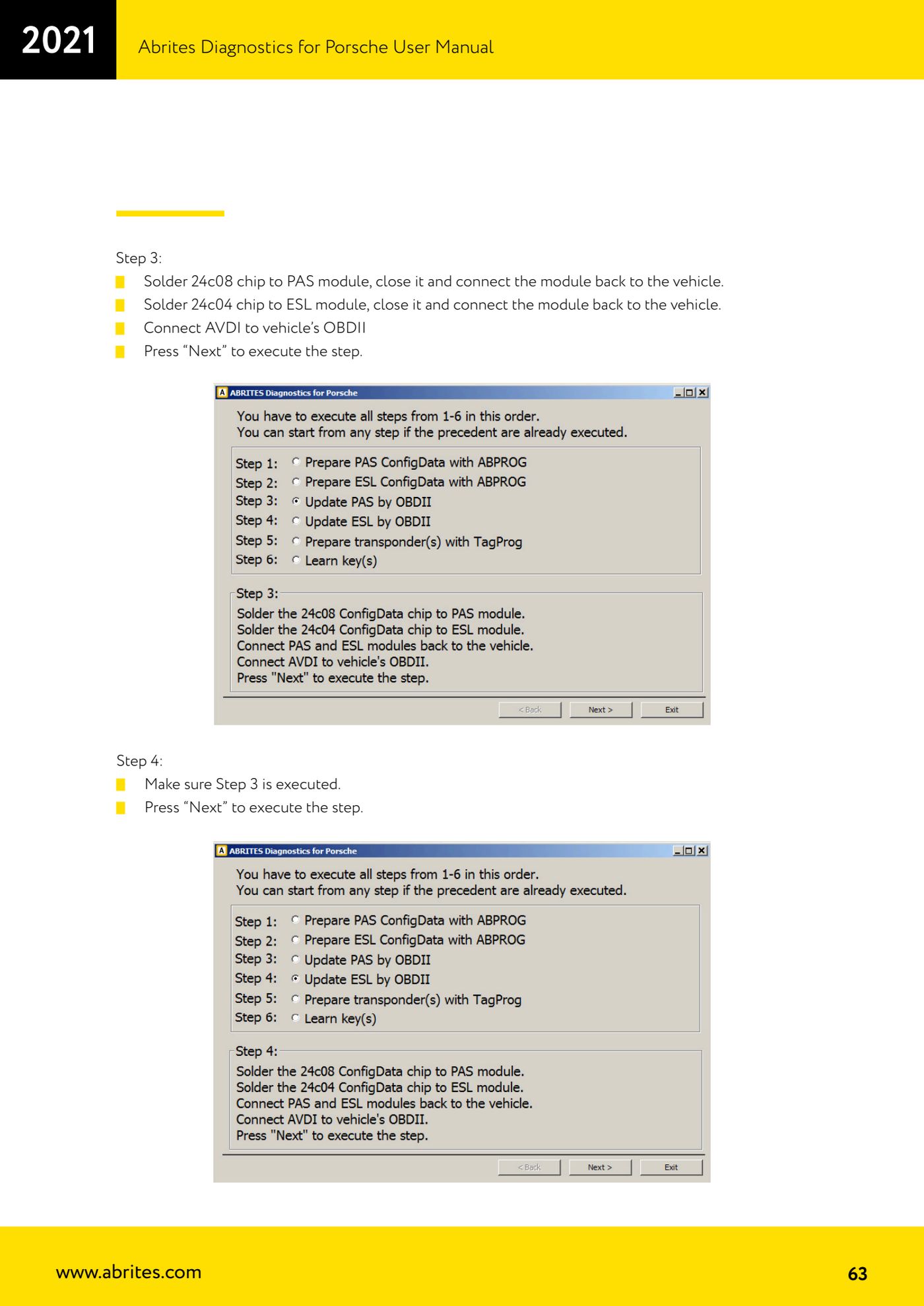

4. Passo 3: risaldare il chip 24c08 sul modulo PAS, richiudilo e rimontalo sul veicolo; risaldare il chip 24c04 sul modulo ESL, richiudilo e rimontalo sul veicolo. Collega l'AVDI alla presa OBDII e premi "Next".
5. Passo 4: assicurati che il passo 3 sia stato eseguito, poi premi "Next" per eseguire il passo.

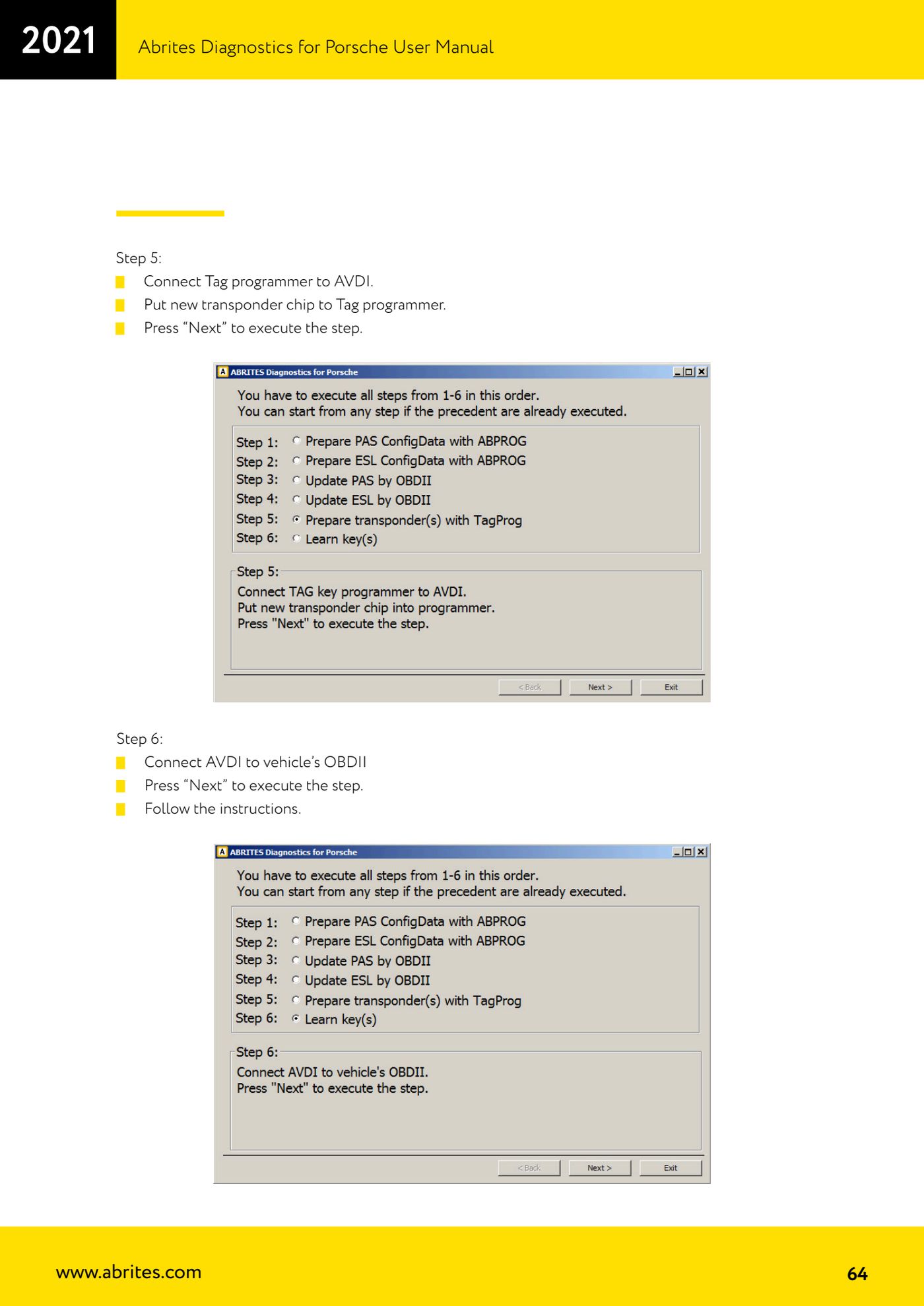

6. Passo 5: collega il Tag programmer all'AVDI, metti il nuovo transponder nel Tag programmer e premi "Next".
7. Passo 6: collega l'AVDI alla presa OBDII del veicolo, premi "Next" e segui le istruzioni a schermo fino al termine.
8. Al termine prova avviamento e funzionamento del blocco sterzo con la nuova chiave; ricorda che nessuna chiave precedente funzionerà più.

Schermate di riferimento
