Emulatore ESL EM001: modelli supportati, dip-switch e montaggio

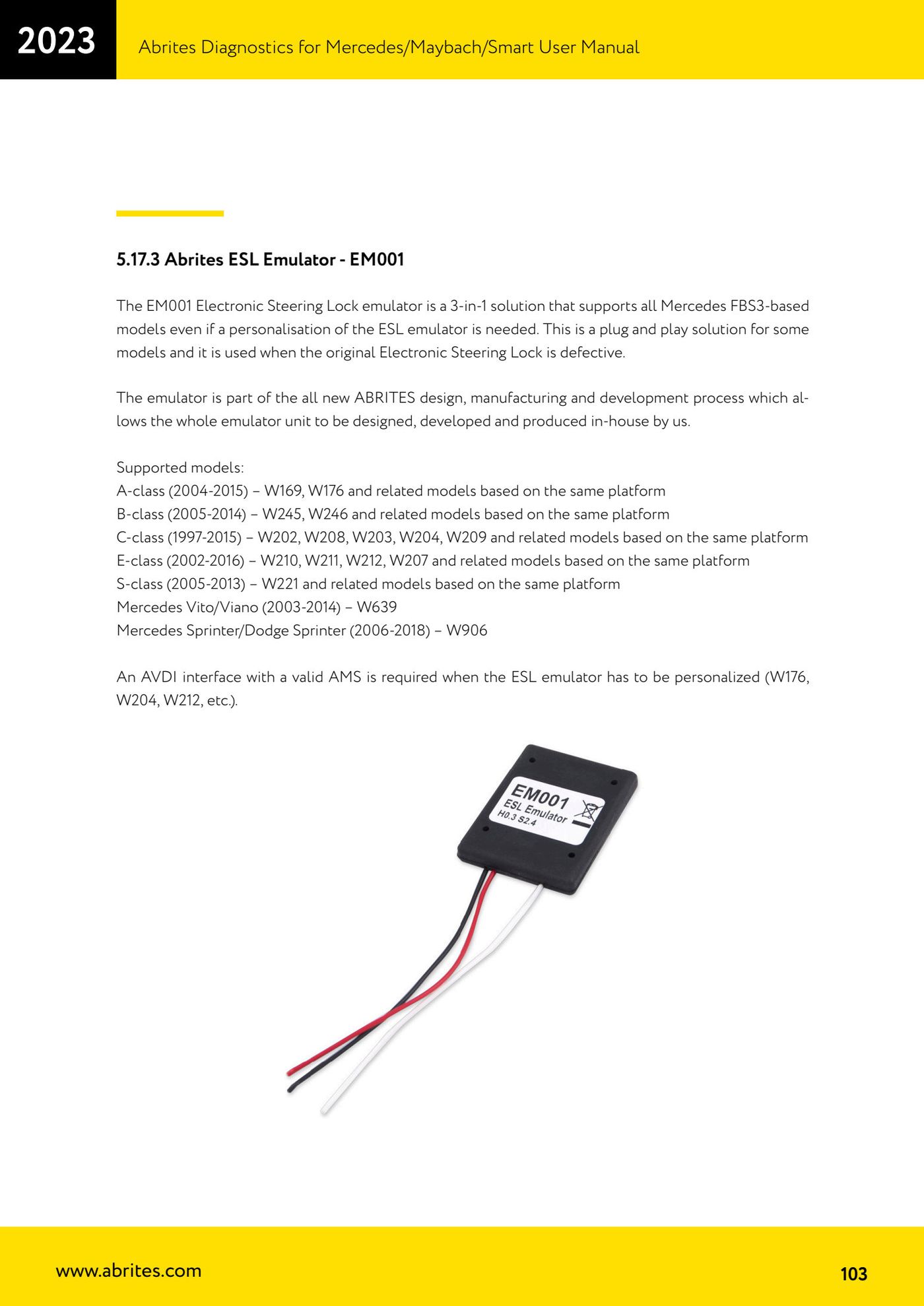

L'emulatore di blocchetto sterzo elettronico EM001 e' una soluzione 3-in-1 che copre tutti i modelli Mercedes basati su FBS3 e si usa quando l'ESL originale e' difettoso. Su molti modelli e' plug and play, su altri richiede la personalizzazione.

Procedura

1. Verifica che il veicolo rientri nei modelli supportati: A-class (2004-2015) W169, W176 e piattaforme derivate; B-class (2005-2014) W245, W246 e derivate; C-class (1997-2015) W202, W208, W203, W204, W209 e derivate; E-class (2002-2016) W210, W211, W212, W207 e derivate; S-class (2005-2013) W221 e derivate; Vito/Viano (2003-2014) W639; Sprinter/Dodge Sprinter (2006-2018) W906.

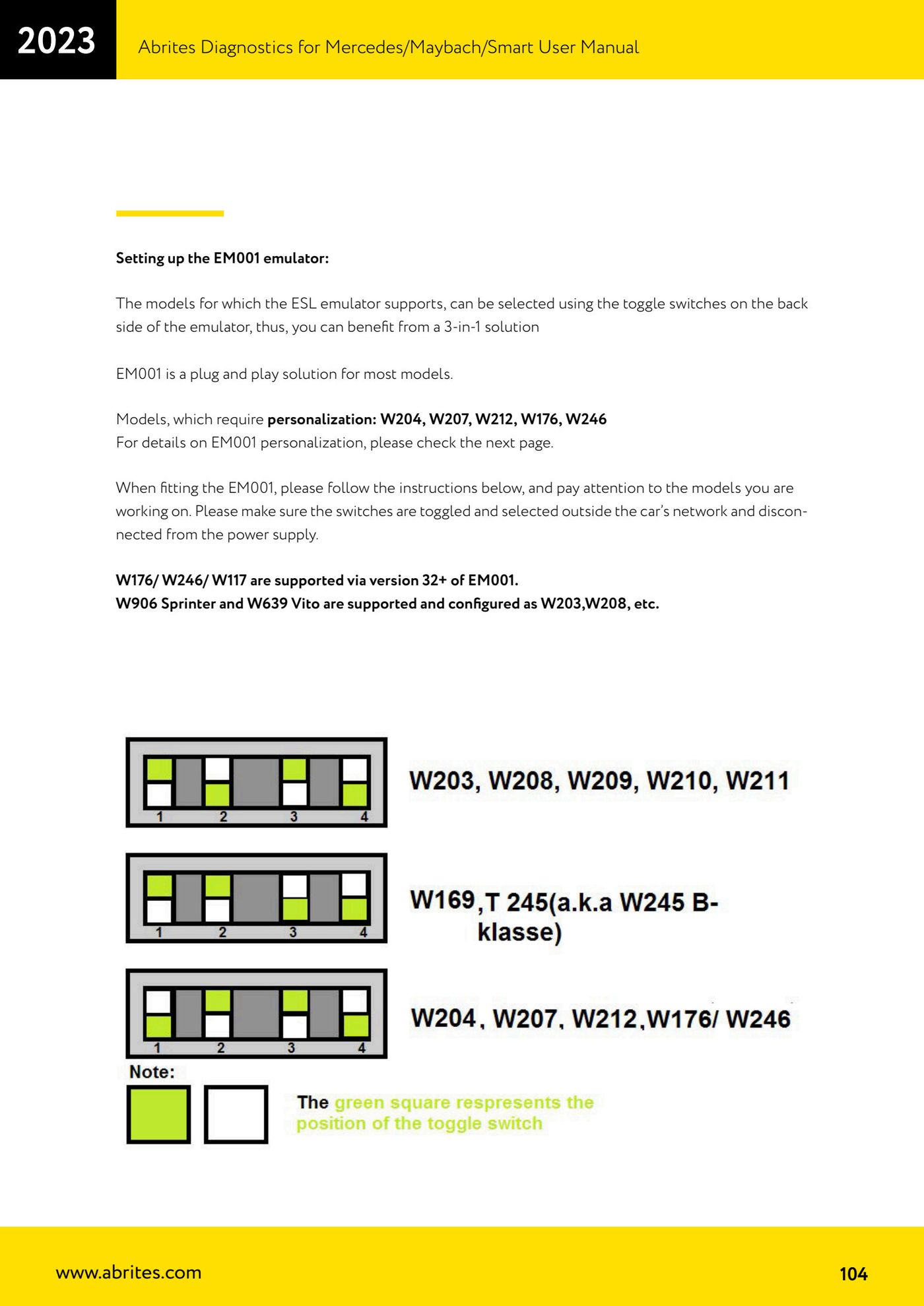

2. Seleziona il modello tramite i toggle switch sul retro dell'emulatore, operando fuori dalla rete del veicolo e con l'emulatore scollegato dall'alimentazione.
3. Ricorda che W176/W246/W117 sono supportati dalla versione 32+ dell'EM001.
4. Per W906 Sprinter e W639 Vito imposta l'emulatore come per W203, W208, ecc.
5. Se il modello e' tra W204, W207, W212, W176, W246 e' necessaria la personalizzazione: procedi con la relativa procedura (serve AVDI con AMS valido).

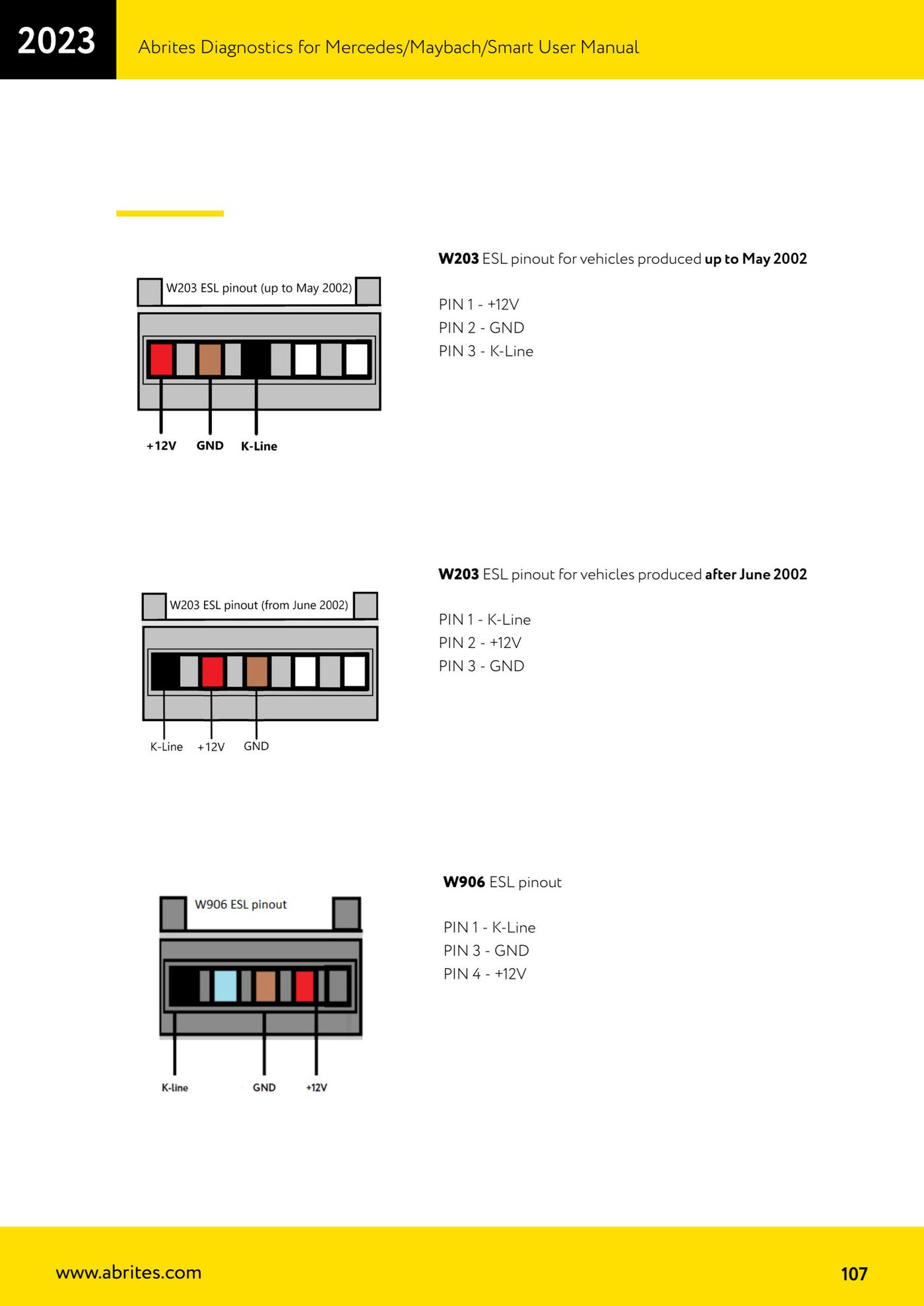

6. Collega l'EM001 al connettore ESL della vettura rispettando il pinout del modello (vedi pinout ESL: W203 fino a maggio 2002 PIN 1 +12V, PIN 2 GND, PIN 3 K-Line; W203 da giugno 2002 PIN 1 K-Line, PIN 2 +12V, PIN 3 GND; W906 PIN 1 K-Line, PIN 3 GND, PIN 4 +12V).

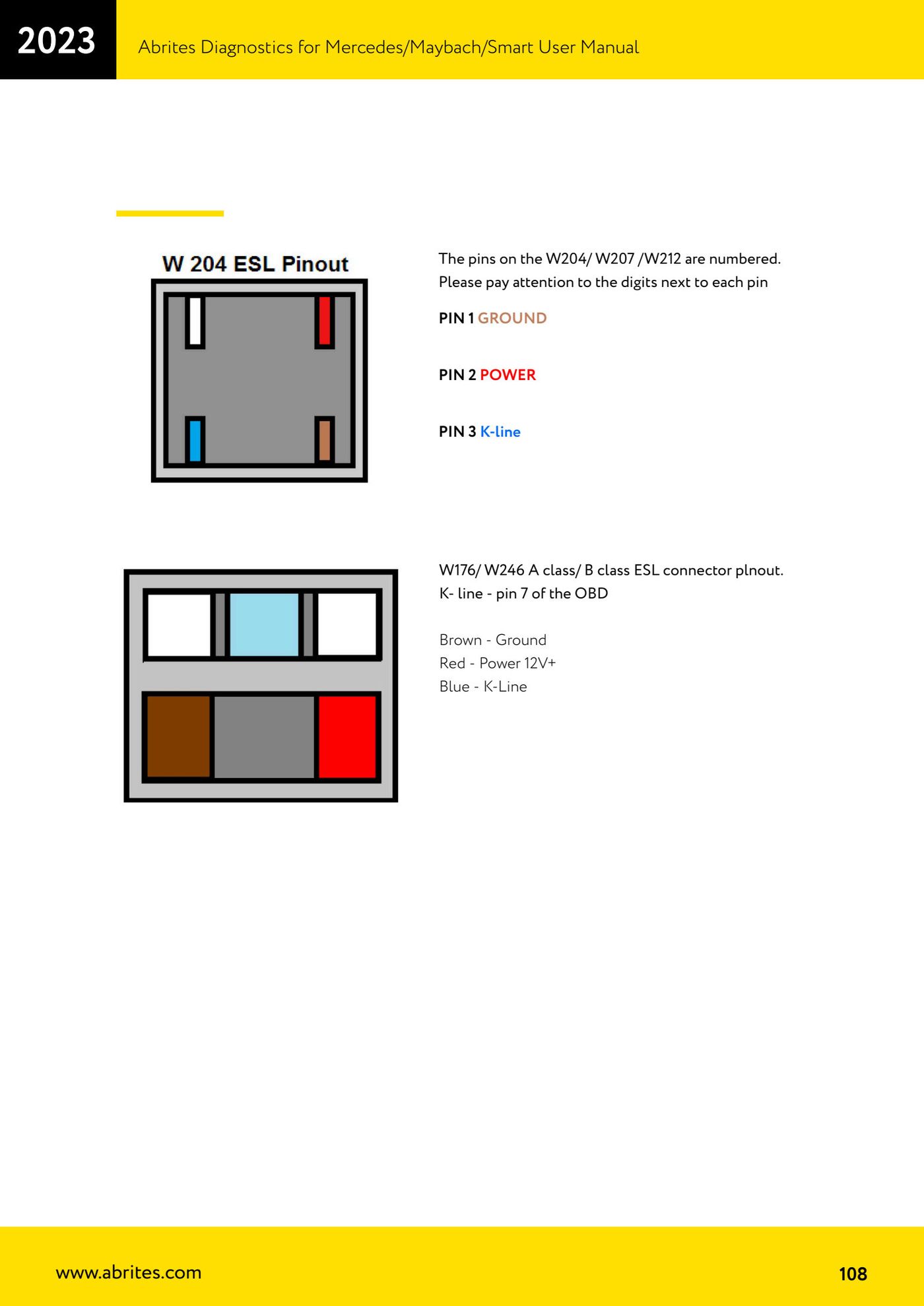

7. Su W204/W207/W212 fai attenzione alla numerazione stampata accanto a ogni pin: PIN 1 GROUND, PIN 2 POWER, PIN 3 K-line.
8. Su W176/W246 (classe A / classe B) usa il cablaggio: filo marrone = massa, filo rosso = +12V, filo blu = K-Line; la K-Line e' sul pin 7 dell'OBD.

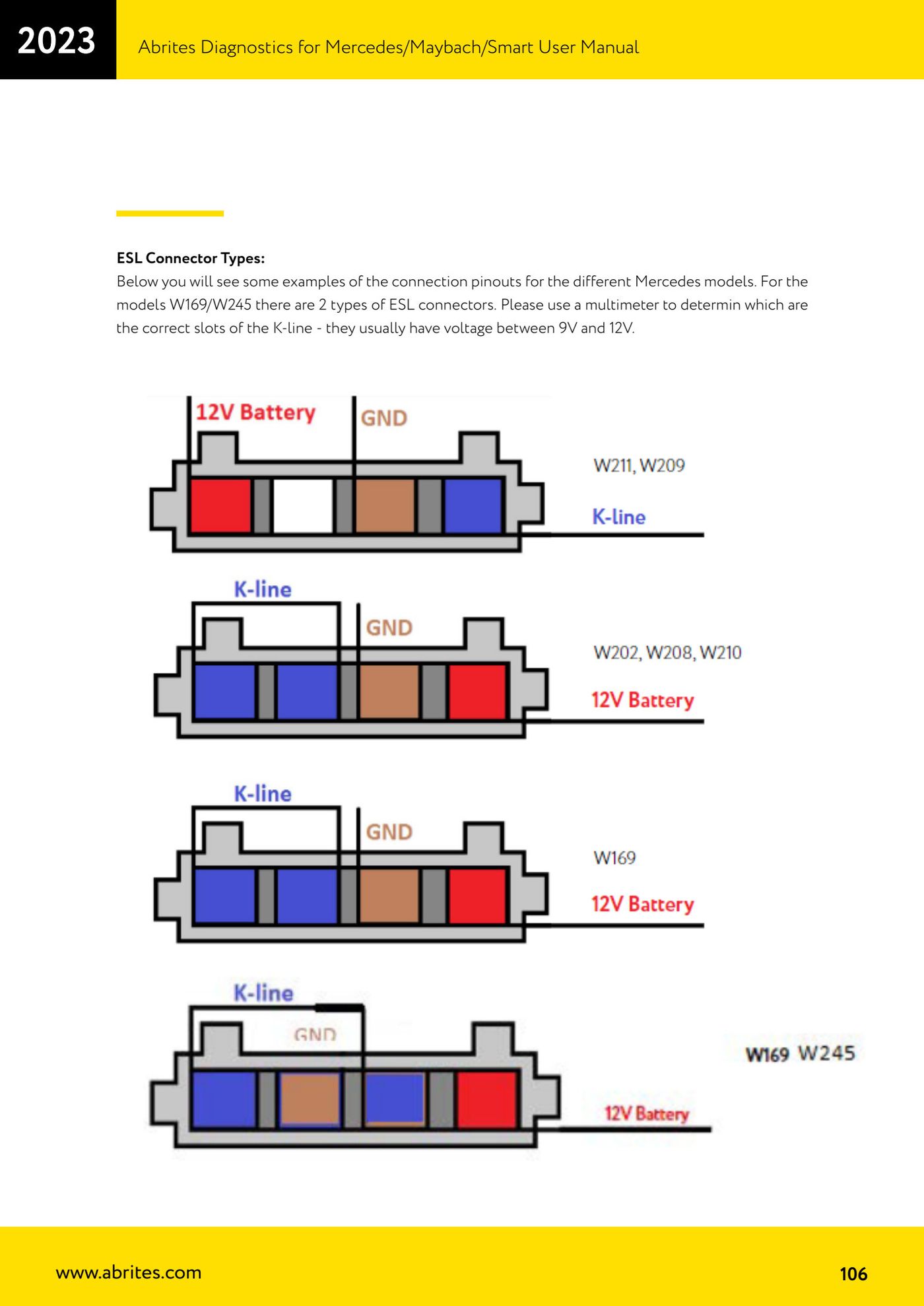

9. Su W169/W245 esistono due tipi di connettore ESL: usa un multimetro per individuare i contatti corretti della K-Line, che di norma presentano una tensione tra 9V e 12V.
