Connettore DB25 fai-da-te per VGS4-0-NAG2 (Type 1): pinout TCU verso AVDI

Mercedes Interfaccia Nuova Hardware / Collegamenti Avanzata ⏱ 30-60 min 8 passi

Schema per costruirti il connettore DB25 da collegare all'AVDI (e all'ABProg ZN030) quando lavori a banco su una centralina cambio VGS4-0 NAG2 Type 1 e non hai il cavo CB088.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • DB25
  • ABProg ZN030
  • CB088
  • ZN074
⚠ AttenzioneUsa esclusivamente fili isolati e rispetta le specifiche indicate per ogni collegamento. E' richiesta un'alimentazione da 13,6 V.

Procedura

  1. Procurati un connettore DB25 maschio e fili isolati di sezione adeguata; il DB25 andra' collegato al programmatore ABProg ZN030 / all'AVDI.
  2. Collega PIN 1 del connettore TCU (CAN H) al PIN 7 del DB25 verso AVDI.
  3. Collega PIN 2 del connettore TCU (CAN L) al PIN 15 del DB25 verso AVDI.
  4. Collega PIN 4 del connettore TCU (12V+) al PIN 17 del DB25 verso AVDI.
  5. Collega PIN 5 del connettore TCU (GND) al PIN 5 del DB25 verso AVDI.
  6. Inserisci una resistenza da 120 Ohm fra CAN H e CAN L.
  7. Alimenta il banco con un alimentatore da 13,6 V.
  8. In alternativa al DB25 fai-da-te puoi usare il cavo CB088 o il cavo dedicato del set CB011, con lo stesso schema di collegamento.

Schermate di riferimento

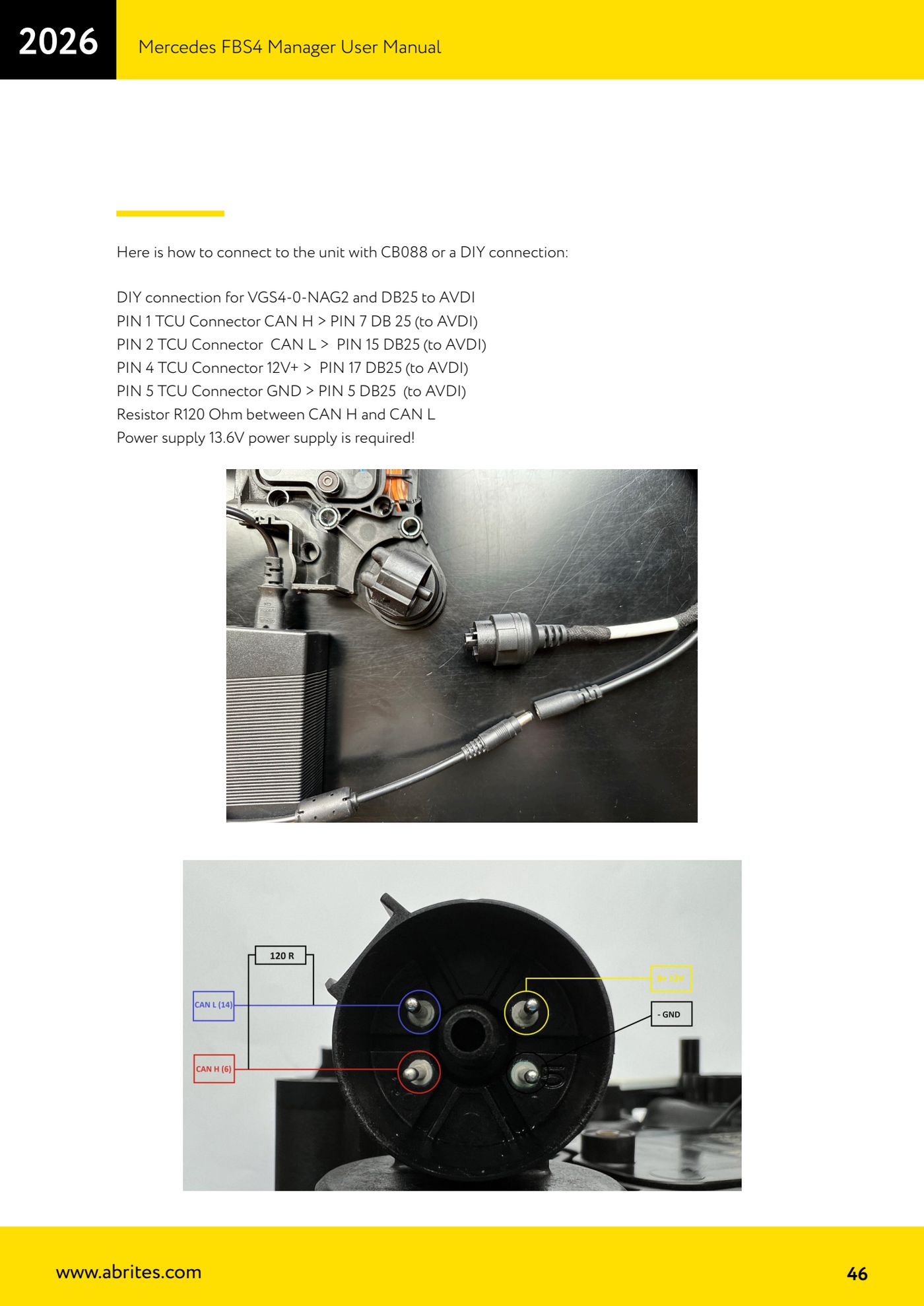

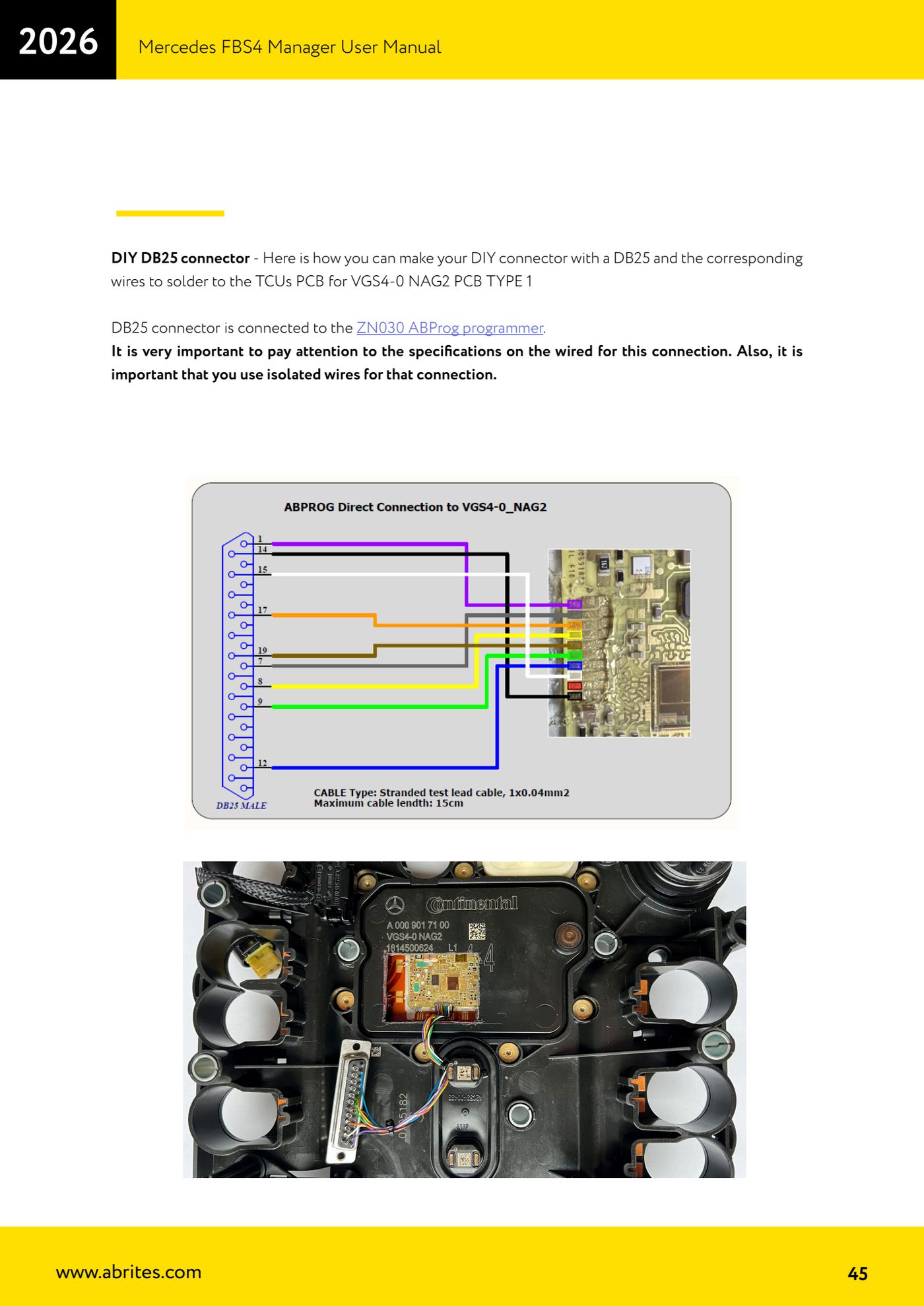

Connettore DB25 fai-da-te per VGS4-0-NAG2 (Type 1): pinout TCU verso AVDI — 1Connettore DB25 fai-da-te per VGS4-0-NAG2 (Type 1): pinout TCU verso AVDI — 2
Fonte: Manuale Mercedes FBS4 Manager, parte 2 di 2, cap. 5.1.3 - DIY DB25 (p.45-46) · ⏱ tempo indicativo 30-60 min
