Battery Unlock / Reset Mercedes-Benz: sblocco batterie Mild Hybrid, Plug-in Hybrid ed EV con FBS4 Manager

Mercedes Interfaccia Nuova Special Functions Avanzata ⏱ 30-60 min 8 passi

Funzione per sbloccare o resettare le batterie delle Mercedes-Benz Mild Hybrid, Plug-in Hybrid ed elettriche. Permette anche di leggere e cancellare i DTC memorizzati nei moduli batteria, a patto che i guasti non siano permanenti. Si lavora via OBDII in vettura oppure a banco.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • CB100/CB106 OBDII
  • CB013 (per moduli BMS)
  • DB25 maschio (per moduli LIB48)
⚠ AttenzioneDopo aver letto le informazioni dell'unita' verifica sempre la tensione della batteria: se la tensione del modulo e' inferiore a 36 V, la batteria deve essere ricaricata esternamente prima di procedere, e per la ricarica il modulo batteria va smontato.

Procedura

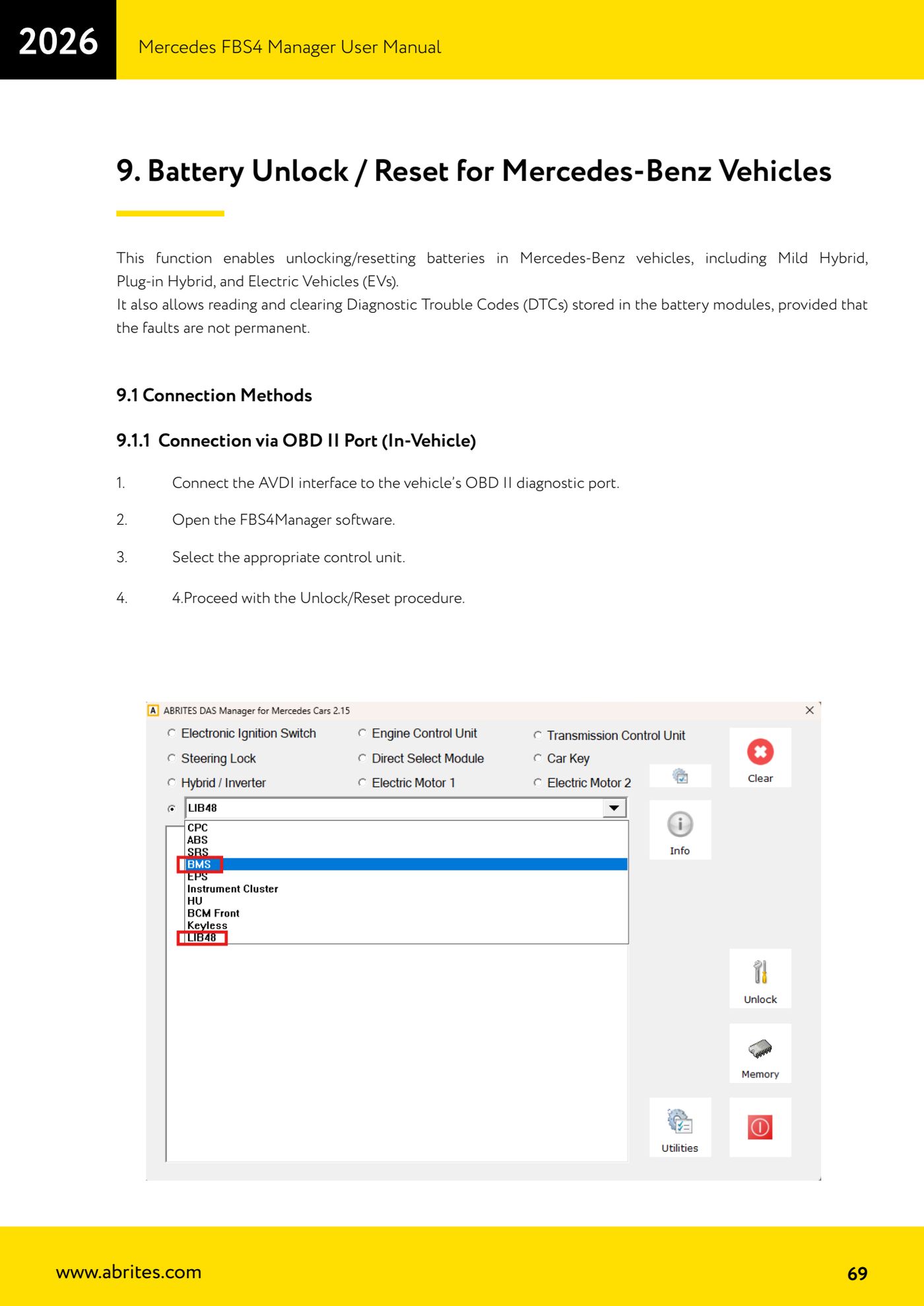

  1. COLLEGAMENTO IN VETTURA - Collega l'interfaccia AVDI alla presa diagnostica OBDII del veicolo.

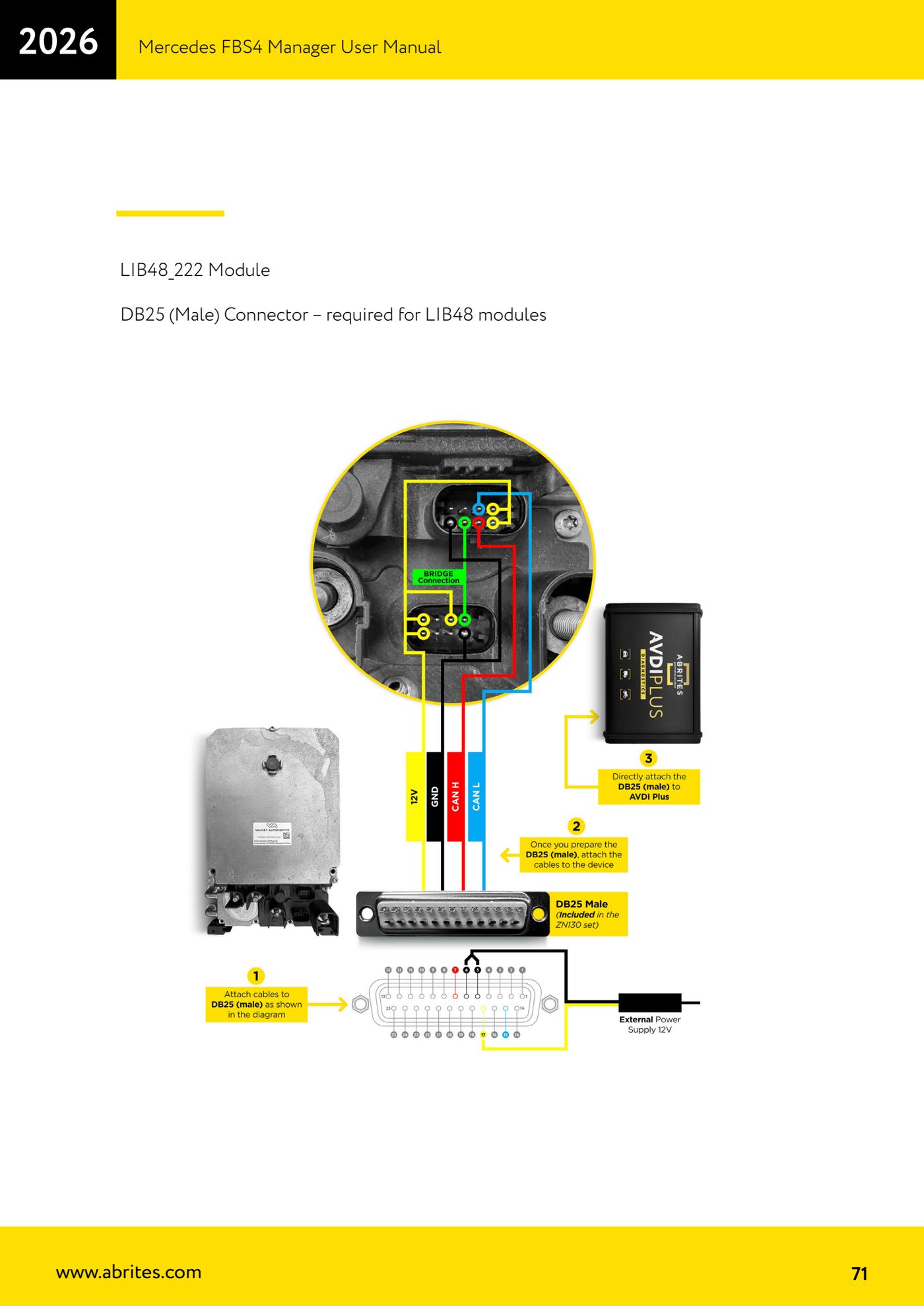

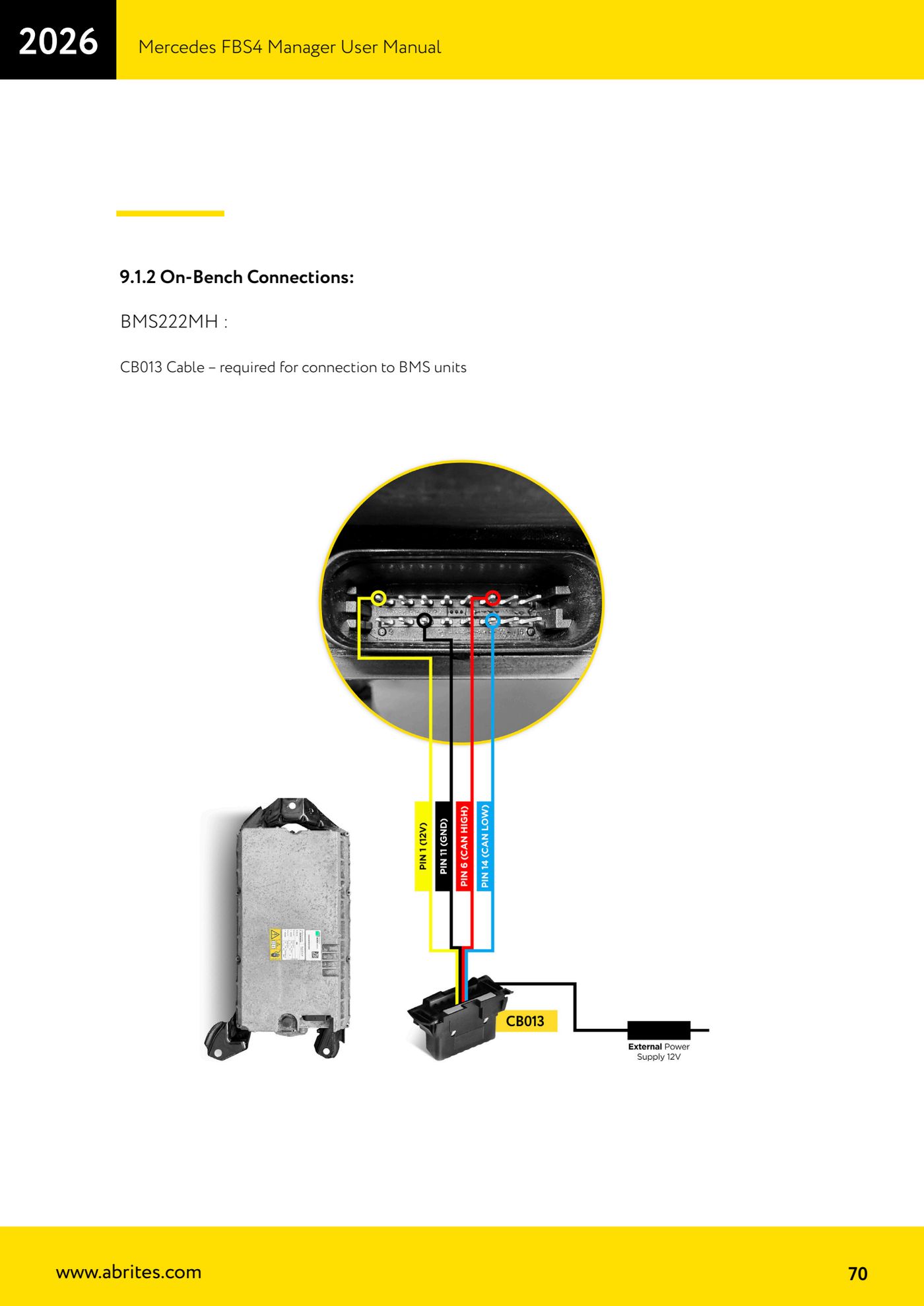

  2. COLLEGAMENTO A BANCO - Per i moduli BMS222MH usa il cavo CB013, necessario per la connessione alle unita' BMS; per i moduli LIB48_222 serve il connettore DB25 maschio, secondo lo schema del manuale.
  3. Avvia il software FBS4Manager.
  4. Seleziona dal menu a tendina il tipo di unita' corretto.

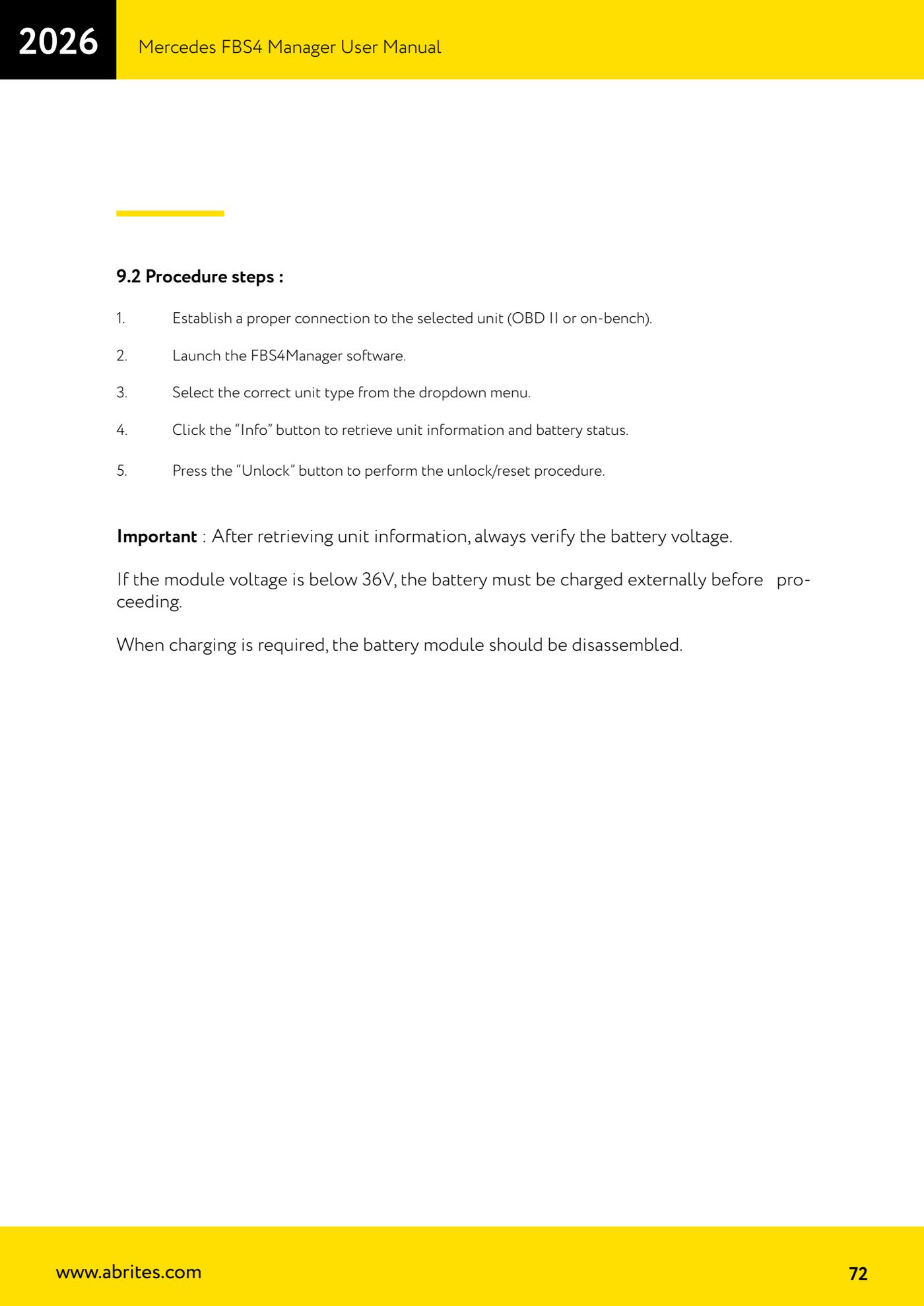

  5. Premi il pulsante "Info" per leggere le informazioni dell'unita' e lo stato della batteria.
  6. Controlla la tensione riportata: se il modulo e' sotto i 36 V, ferma qui la procedura, smonta il modulo batteria e ricaricalo con alimentazione esterna prima di continuare.
  7. Con tensione a posto, premi il pulsante "Unlock" per eseguire la procedura di sblocco/reset.
  8. Se necessario, usa la funzione di lettura e cancellazione dei DTC memorizzati nei moduli batteria: gli errori si cancellano solo se non sono permanenti.

Schermate di riferimento

Battery Unlock / Reset Mercedes-Benz: sblocco batterie Mild Hybrid, Plug-in Hybrid ed EV con FBS4 Manager — 1Battery Unlock / Reset Mercedes-Benz: sblocco batterie Mild Hybrid, Plug-in Hybrid ed EV con FBS4 Manager — 2Battery Unlock / Reset Mercedes-Benz: sblocco batterie Mild Hybrid, Plug-in Hybrid ed EV con FBS4 Manager — 3Battery Unlock / Reset Mercedes-Benz: sblocco batterie Mild Hybrid, Plug-in Hybrid ed EV con FBS4 Manager — 4
Fonte: Manuale Mercedes FBS4 Manager, parte 2 di 2, cap. 9, 9.1 e 9.2 (p.69-72) · ⏱ tempo indicativo 30-60 min
