Diagnosis básica Toyota/Lexus/Scion: lectura y borrado de DTC, Live Data y SCAN completo

Procedimiento de partida para cualquier trabajo sobre Toyota, Lexus y Scion con el AVDI: apertura de la sesión de diagnosis sobre una centralita concreta, lectura y borrado de los códigos de avería, lectura de los valores en tiempo real y escaneo de todas las centralitas montadas en el vehículo. Sirve además como comprobación previa antes de cualquier función especial (por ejemplo, para confirmar con los live data que la llave en uso funciona).

Procedimiento

1. Conecta el AVDI a la toma OBDII del vehículo y al PC, arranca después "Abrites Quick Start" y selecciona Toyota, Lexus o Scion para abrir "Abrites Diagnostics for Toyota/Lexus/Scion" (el manual cubre las versiones de software 9.3 y posteriores; requisitos mínimos Windows 7 SP1 y 2 GB de RAM, recomendados 4 GB).

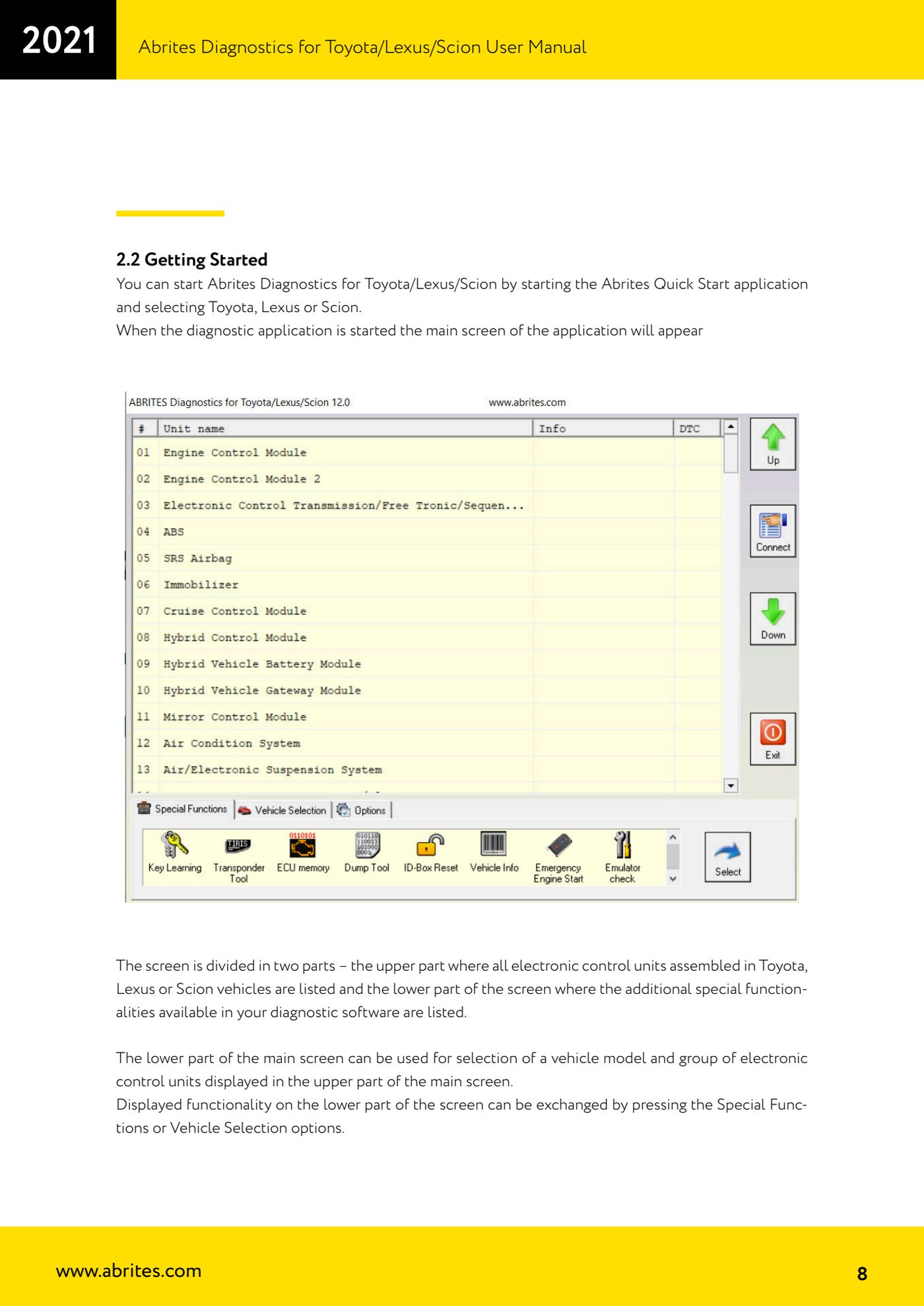

2. Fíjate en la pantalla principal: la parte de arriba lista todas las centralitas montables en Toyota/Lexus/Scion y la parte de abajo contiene las funciones adicionales. Con los botones "Special Functions" y "Vehicle Selection" intercambias el contenido de la parte inferior.

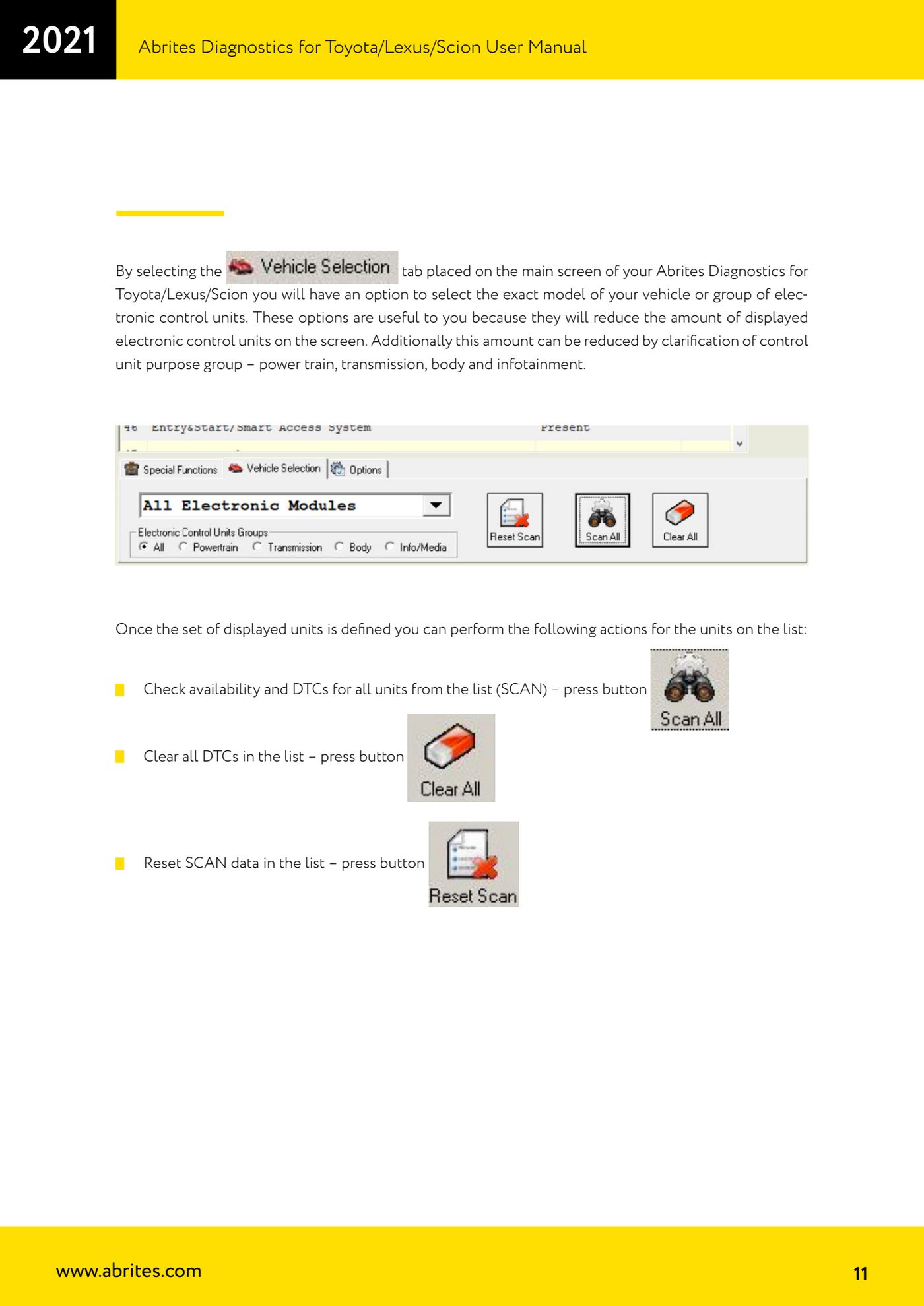

3. Pulsa "Vehicle Selection" y elige el modelo exacto del vehículo, o bien el grupo de centralitas, para reducir el listado que se muestra arriba. Puedes acotar todavía más eligiendo el grupo funcional: power train, transmission, body, infotainment.
4. Con el listado filtrado puedes trabajar sobre todas las unidades a la vez: pulsa el botón de SCAN para comprobar la presencia y los DTC de todas las centralitas de la lista, el botón de borrado para poner a cero todos los DTC de la lista y el botón de reseteo de los datos de SCAN para limpiar los resultados del escaneo anterior.

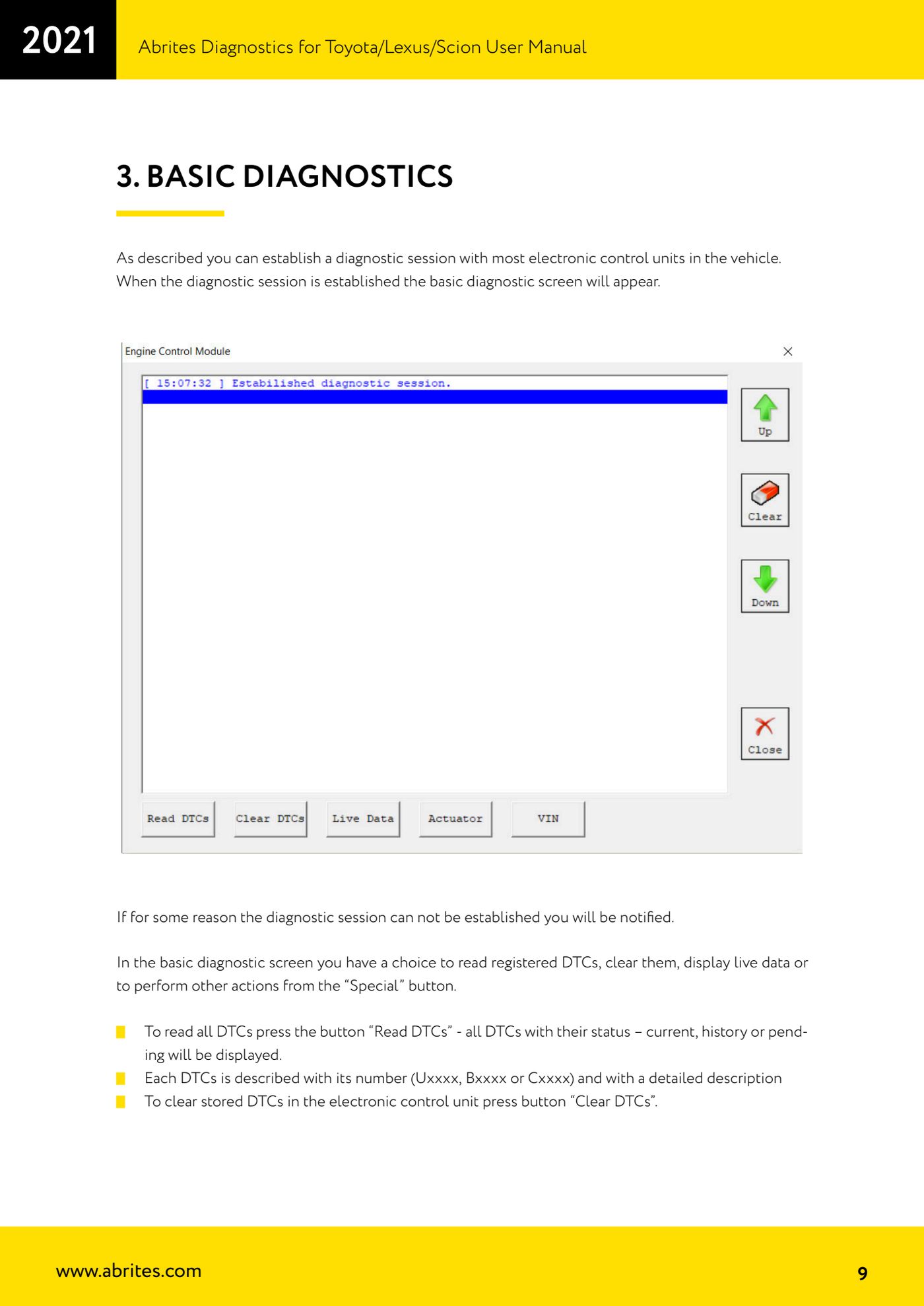

5. Para trabajar sobre una sola centralita selecciónala en el listado: se abre la sesión de diagnosis y aparece la pantalla de diagnosis básica. Si la sesión no se puede establecer, el software te lo indica (comprueba la alimentación, la llave en posición ON y la presencia real del módulo en el vehículo).
6. Pulsa "Read DTCs" para leer todos los códigos de avería memorizados: cada DTC se muestra con su número (Uxxxx, Bxxxx o Cxxxx), con la descripción detallada y con su estado: current, history o pending.
7. Pulsa "Clear DTCs" para borrar los códigos memorizados en la centralita seleccionada. Repite la lectura para comprobar qué errores vuelven enseguida (errores reales y presentes) y cuáles no.

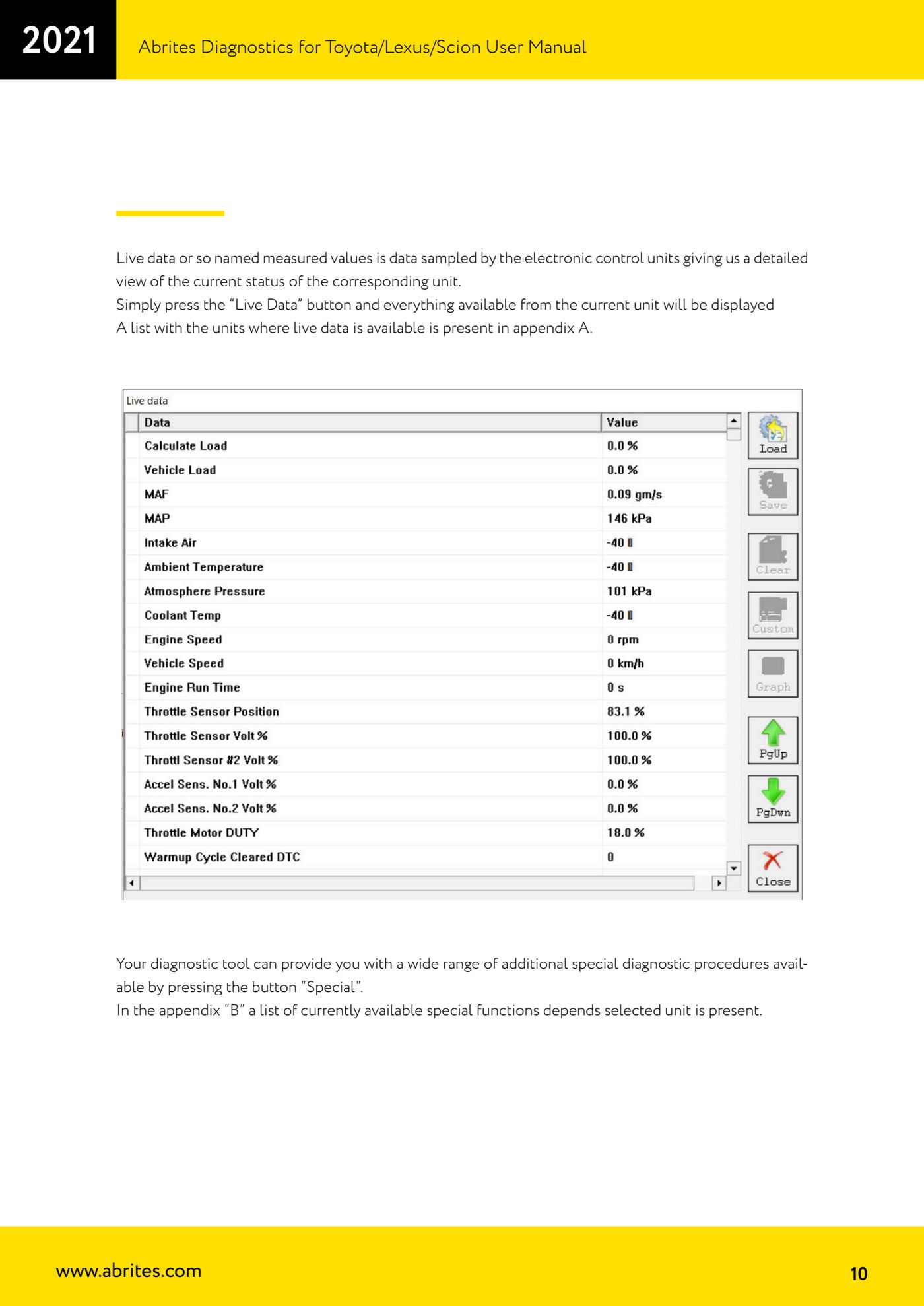

8. Pulsa "Live Data" para ver todos los valores medidos disponibles en la centralita seleccionada. La lista de las unidades que ofrecen live data está en el Apéndice A del manual (entre otras: Engine Control Module, Immobilizer, Entry & Smart Access Module, ABS, Hybrid Control Module, módulos de puerta, Main Body).
9. Pulsa "Special" para acceder a los procedimientos especiales disponibles en la centralita en la que has entrado (el listado cambia según la unidad seleccionada: consulta el Apéndice B del manual).

Capturas de referencia
