Localizar los fusibles B+, IG SW y KEY SW para el ZN067 usando los Live Data del inmovilizador

Método práctico para localizar con seguridad los tres puntos a los que conectar el ZN067 durante el procedimiento All Keys Lost con llave mecánica H-type, cuando no tienes a mano el esquema eléctrico de fábrica. Se aprovechan los live data del módulo inmovilizador sacando los fusibles de uno en uno.

Procedimiento

1. Usa los esquemas eléctricos de fábrica cuando los tengas: siguen siendo el camino más seguro. El método que viene a continuación sirve cuando no están disponibles en el coche.
2. Tienes que localizar tres cosas: 1) batería (B+), 2) ignition switch (IG SW), 3) key switch (KEY SW). El KEY SW en realidad no hay que buscarlo entre los fusibles: se desconecta directamente el conector que entra en la cerradura de contacto y se le conecta el cable específico del ZN067. A menudo hay que quitar algún plástico, pero en las situaciones AKL no hay alternativa.
3. Abre el menú de diagnosis, entra en el módulo inmovilizador y pulsa "LIVE DATA": en la pantalla verás los valores de +B, IG SW y KEY SW indicados como NORMAL u ON.
4. Empieza a sacar los fusibles de uno en uno sin perder de vista esos tres valores: quita un fusible, espera unos segundos y, si no ves cambios, vuelve a ponerlo en su sitio. Sigue hasta que el valor pase de positivo (por ejemplo ON) a negativo (por ejemplo OFF): ese es el fusible correcto.
5. No pierdas el tiempo con los fusibles grandes: los fusibles correctos son casi siempre del mismo calibre que los montados en el ZN067, normalmente de 10A a 20A.
6. Conecta después el ZN067 respetando los colores: el cable AMARILLO va al B+, el cable NARANJA va al IG SW y el cable más pequeño está destinado al KEY SW.
7. Confirma siempre en el software todas las conexiones realizadas: si algo está mal el software lo indica y hay que revisar punto por punto.

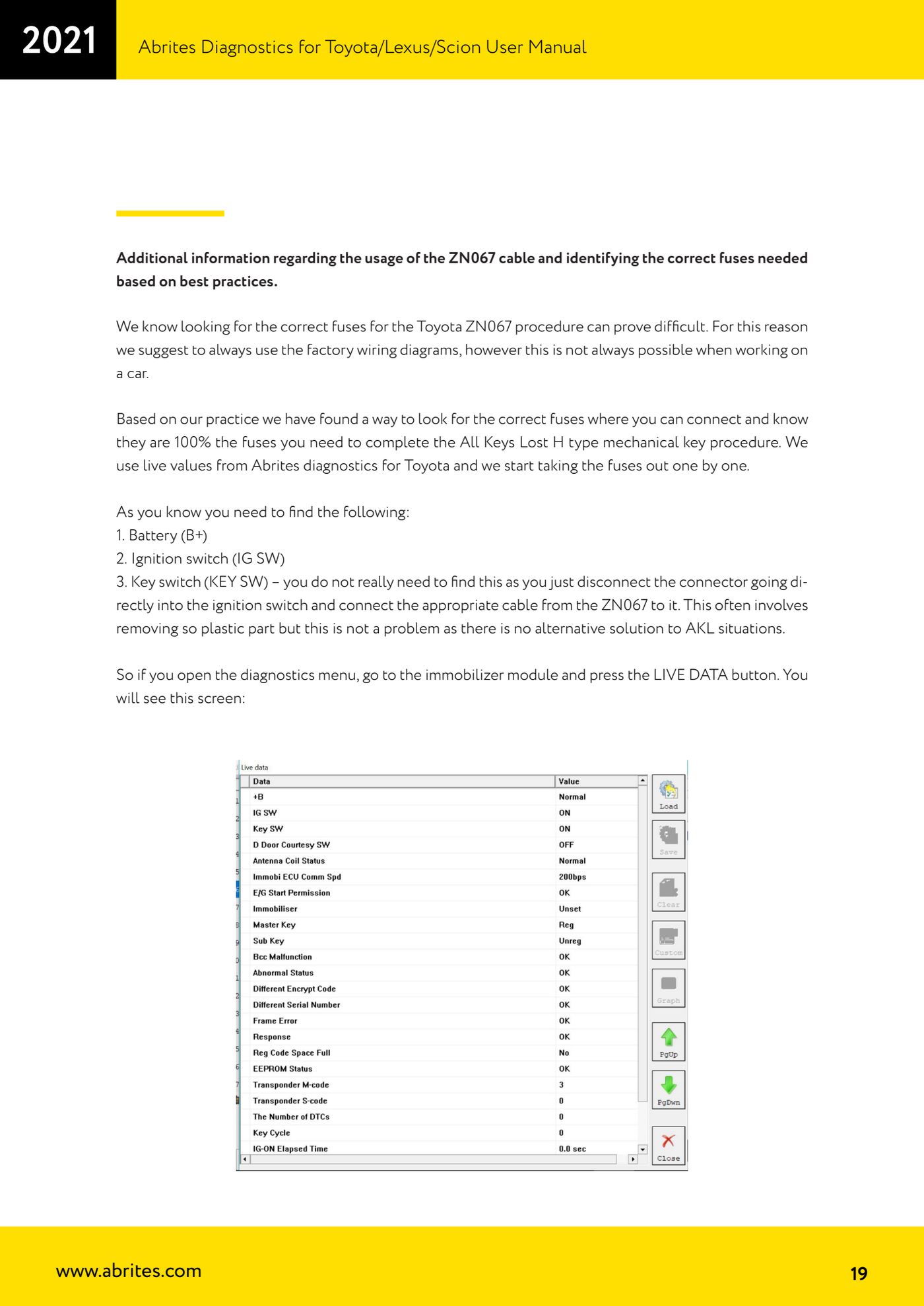

Capturas de referencia
