Kilómetros en Clio V, Captur II y New Zoe: cuadros Calsonic Kansei/Marelli analógicos, Visteon Low Line y High Line HD

Renault/Dacia Interfaz Nueva Cuentakilómetros Avanzada ⏱ 30-60 min 10 pasos

Corrección de kilómetros en la plataforma Clio V (Clio V, Captur II, New Zoe): además del OBDII hace falta la conexión directa al BCM (UCH). Esta plataforma monta tres tipos de cuadro y la forma de trabajar cambia según cuál lleve el coche.

Licencias necesarias

  • —

Hardware / cables

  • AVDI
  • CB012
  • CB021
  • ZN057
  • ABPROG
⚠ AtenciónEn los cuadros Visteon High Line HD el procedimiento reprograma la unidad: es obligatorio alimentar el vehículo con una fuente de alimentación estabilizada durante todo el proceso (unos minutos más que en los otros cuadros, en todo caso no más de 10 minutos). Un corte de tensión durante la reescritura puede dejar el cuadro bloqueado.

Procedimiento

  1. Conecta el AVDI al OBDII y añade la conexión directa al BCM (UCH) con CB012 o, preferiblemente, CB021, siguiendo los pinouts de la sección "Conexión al BCM (UCH)" (DS1 gris: CAN H pin 26 blanco, CAN L pin 27 gris; UCH SWEET 400: CB012 en el verde DS3, aguja roja pin 2 azul = CAN H, aguja negra pin 3 rosa = CAN L).
  2. Identifica el tipo de cuadro montado: analógico Calsonic Kansei o Marelli, Visteon Low Line, o Visteon High Line HD.

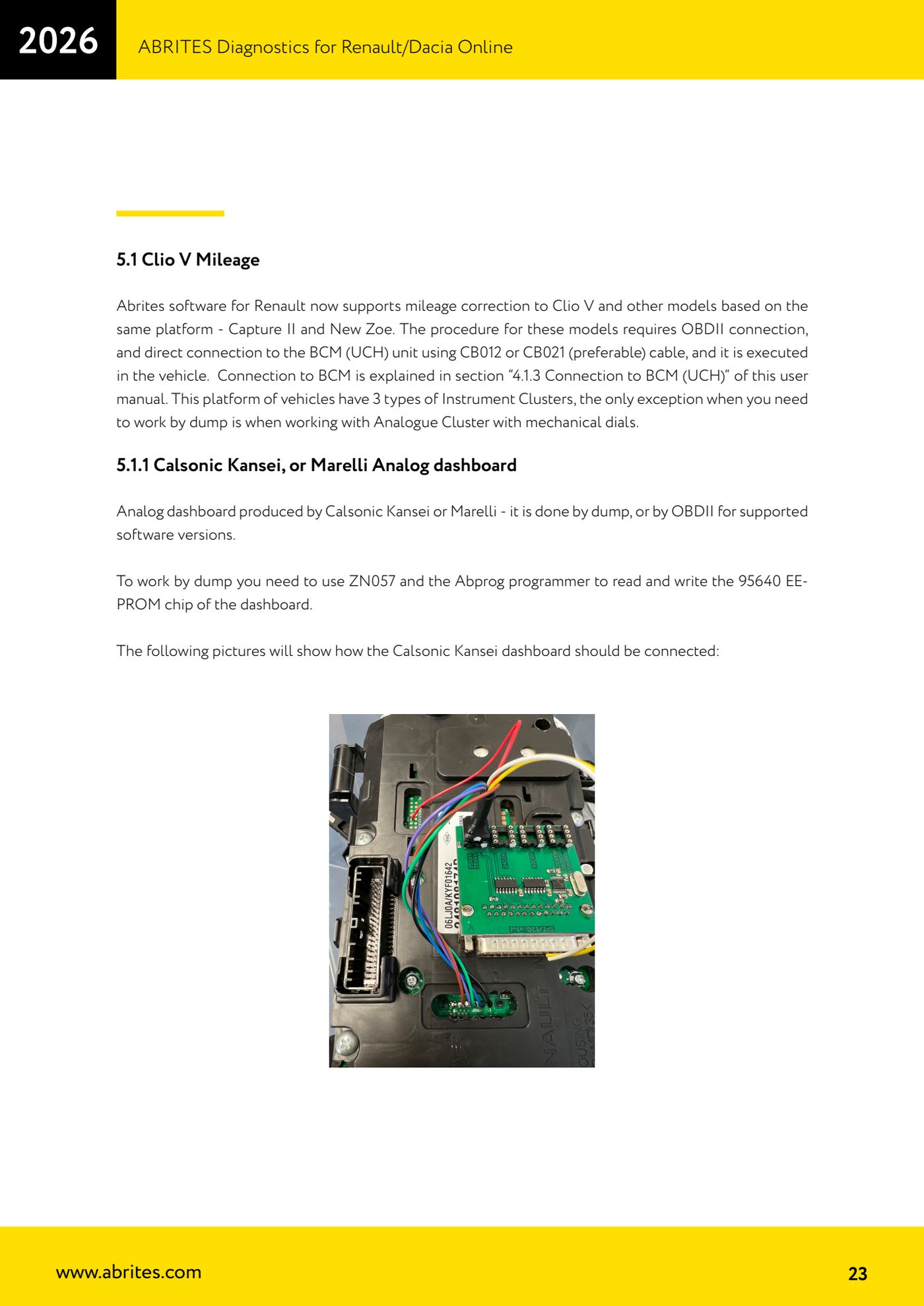

  3. CUADRO ANALÓGICO Calsonic Kansei o Marelli: en las versiones de software soportadas se puede hacer por OBDII; si no, es el único caso de la plataforma en el que hay que trabajar obligatoriamente en dump.

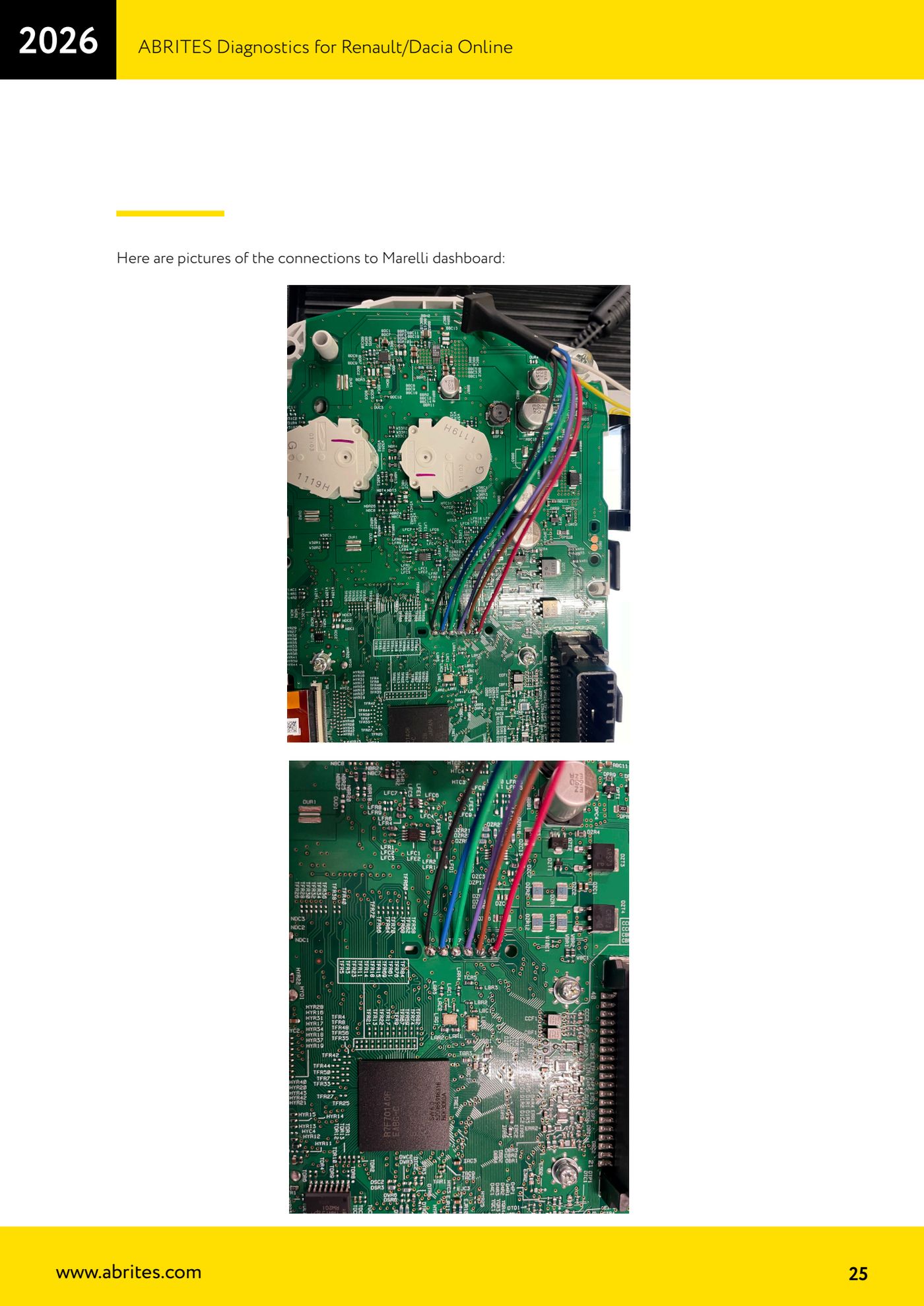

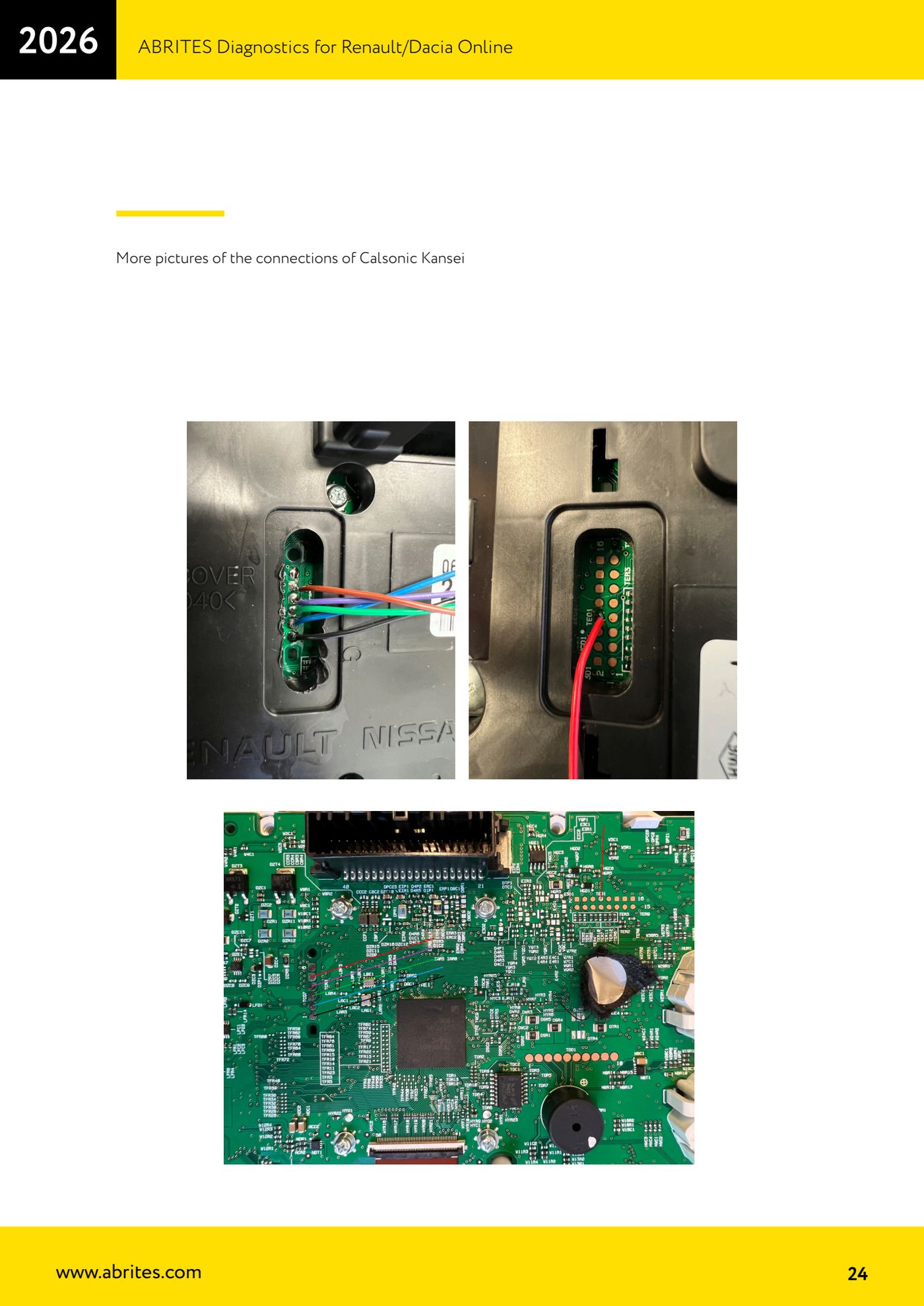

  4. Para el trabajo en dump desmonta el cuadro, conecta la memoria EEPROM 95640 con el adaptador ZN057 y el programador ABProg siguiendo el esquema de conexión del cuadro Calsonic Kansei o Marelli, y lee y reescribe el chip.
  5. CUADRO VISTEON LOW LINE: el procedimiento se hace íntegramente por OBDII desde la función "Mileage".

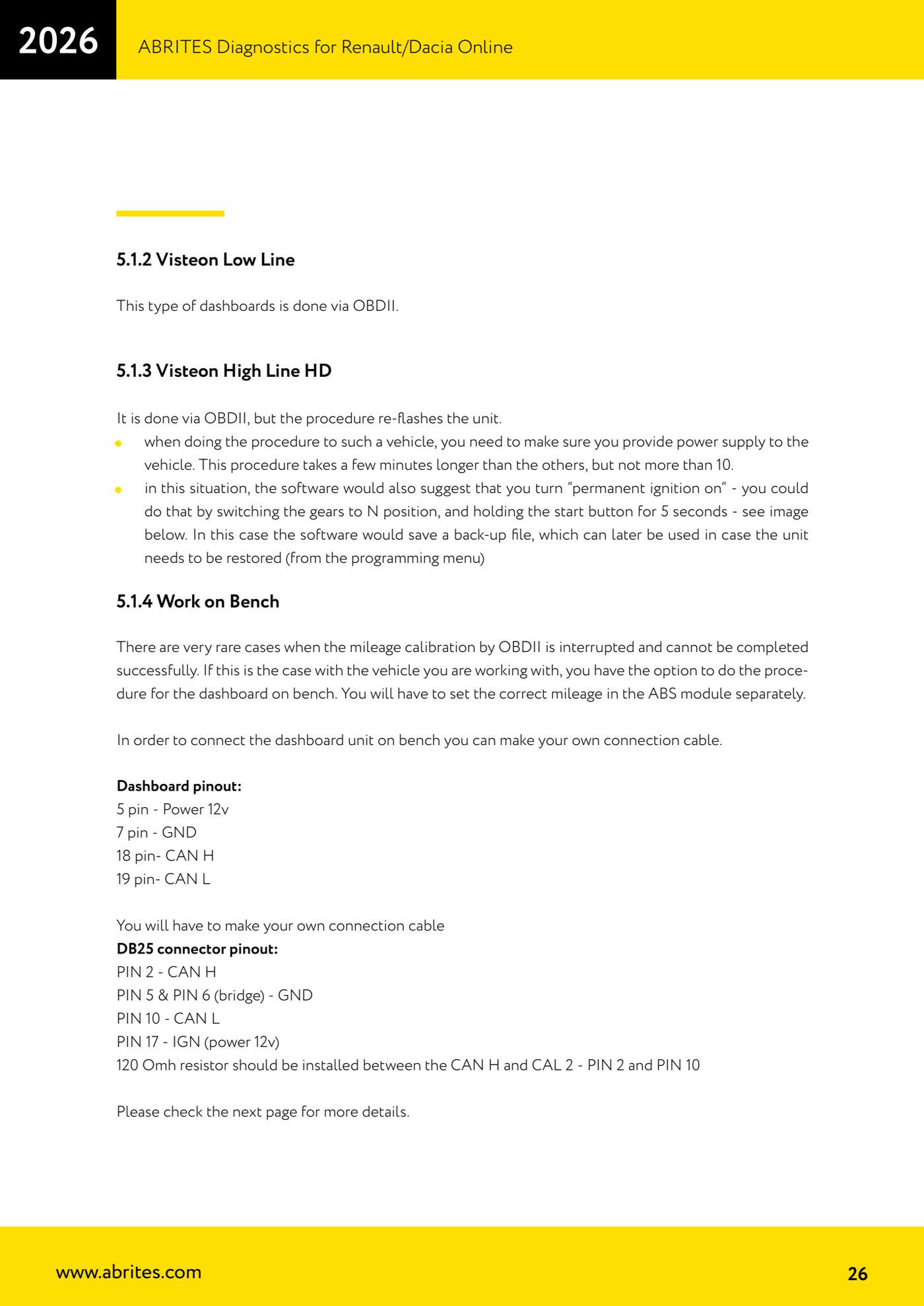

  6. CUADRO VISTEON HIGH LINE HD: se hace por OBDII pero la unidad se reprograma. Conecta antes una fuente de alimentación al vehículo y no la quites hasta el final del procedimiento.
  7. En el Visteon High Line HD el software te pide activar el contacto permanente ("permanent ignition on"): pon el cambio en posición N y mantén pulsado el botón de start durante 5 segundos.
  8. En esa condición el software guarda automáticamente un archivo de copia de seguridad: consérvalo, sirve para recuperar la unidad desde el menú "Programming" si algo sale mal.
  9. Abre "Mileage", lee los valores, introduce el nuevo kilometraje en el campo de arriba a la derecha, pulsa "Enter" y confirma la actualización.
  10. Al terminar reinicia el cuadro, comprueba el valor mostrado y relee también el módulo ABS para verificar que están alineados.

Capturas de referencia

Kilómetros en Clio V, Captur II y New Zoe: cuadros Calsonic Kansei/Marelli analógicos, Visteon Low Line y High Line HD — 1Kilómetros en Clio V, Captur II y New Zoe: cuadros Calsonic Kansei/Marelli analógicos, Visteon Low Line y High Line HD — 2Kilómetros en Clio V, Captur II y New Zoe: cuadros Calsonic Kansei/Marelli analógicos, Visteon Low Line y High Line HD — 3Kilómetros en Clio V, Captur II y New Zoe: cuadros Calsonic Kansei/Marelli analógicos, Visteon Low Line y High Line HD — 4
Fuente: Manuale Renault/Dacia Online, cap. 5.1-5.1.3 (p.23-26) · ⏱ tiempo estimado 30-60 min
