Long-Code-Codierung berechnen (Coding calculator)

Mit dem "Coding calculator" lässt sich der Long-Code-Codierwert der verschiedenen Module berechnen, indem einzelne Funktionen an- oder abgewählt werden, statt den Wert von Hand einzutippen.

Ablauf

1. Die special function "Coding calculator" öffnen.
2. Das Gerät (device) wählen: Es erscheint die Liste der möglichen Long-Code-Codierungen.
3. Die passende Codierung wählen und "Next" drücken.
4. Im geöffneten Fenster die gewünschten Funktionen an- oder abhaken, die Werte in der zweispaltigen Liste (Text und Wert) ändern oder die Werte aus den Auswahlmenüs wählen.
5. Sollen alle Kästchen auf einmal gesetzt werden, das Kästchen "Select all" verwenden.
6. Den Codierwert im Textfeld unten neben der Schaltfläche "Show Coding Value" kontrollieren: Er wird bei jeder Änderung automatisch aktualisiert.
7. Um die Bedeutung eines bereits bekannten Codierwerts zu ermitteln, den Wert in das Textfeld eintragen und "Show Coding Value" drücken.

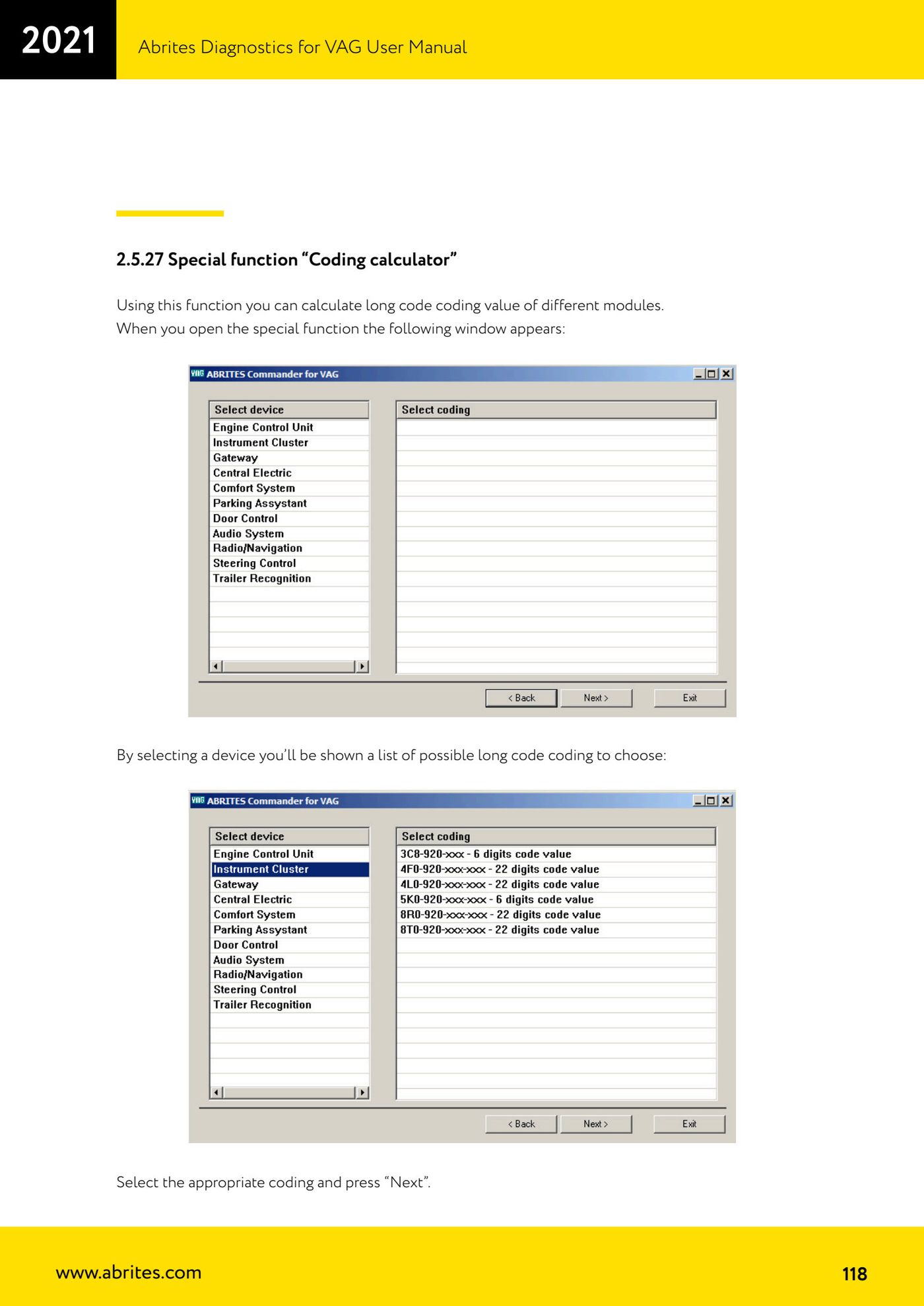

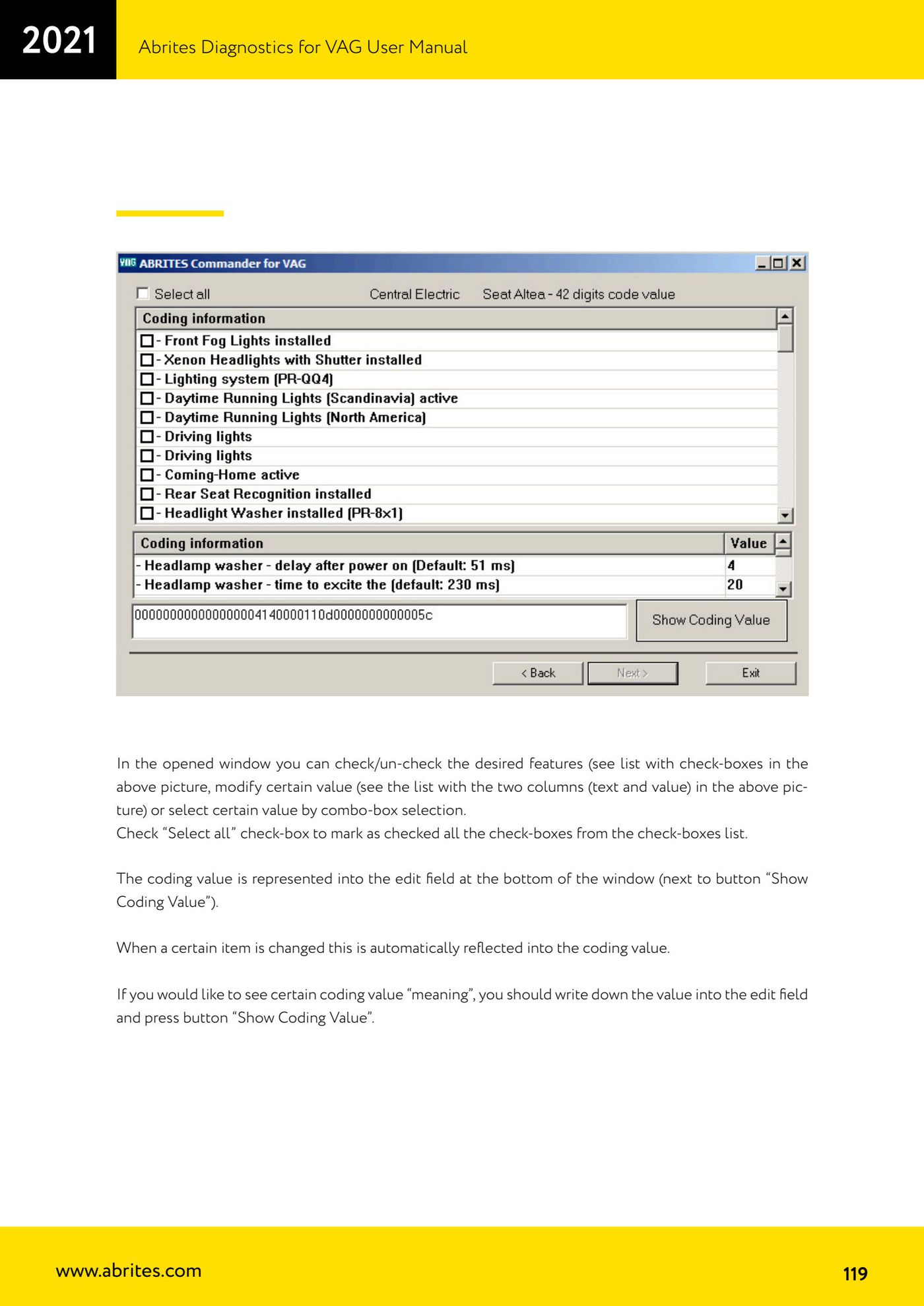

Referenz-Screenshots
