CS am Prüfstand auslesen (PCR2.1, Simos 8.x/1x.xx, DCM6.2, TCU AL551/DL501/DQxxx)

VAG Oberfläche Neu Schlüssel / Wegfahrsperre Fortgeschritten ⏱ ~5 min pro Einheit 5 Schritte

Liest die Component-Security-Bytes (CS) am Prüfstand bei ECU und TCU aus: PCR2.1, Simos 8.x, Simos 1x.xx (10.22/10.24/12.x/16.11/18.x), DCM6.2 sowie die TCU AL551/DL501/DQxxx. Wird für Steuergerätetausch und Fälle mit verlorenen Schlüsseln benötigt. Jeder Abschnitt ist mit PIN-OUT-Belegung und Anschlussschema menügeführt.

Benötigte Lizenzen

  • Licenza VAG (funzioni CS)

Hardware / Kabel

  • AVDI
  • ZN051 DS Box (v2.4 per DCM6.2)
  • Cavi dedicati (CB401/CB403/CB032/CB403…)
  • Alimentazione banco

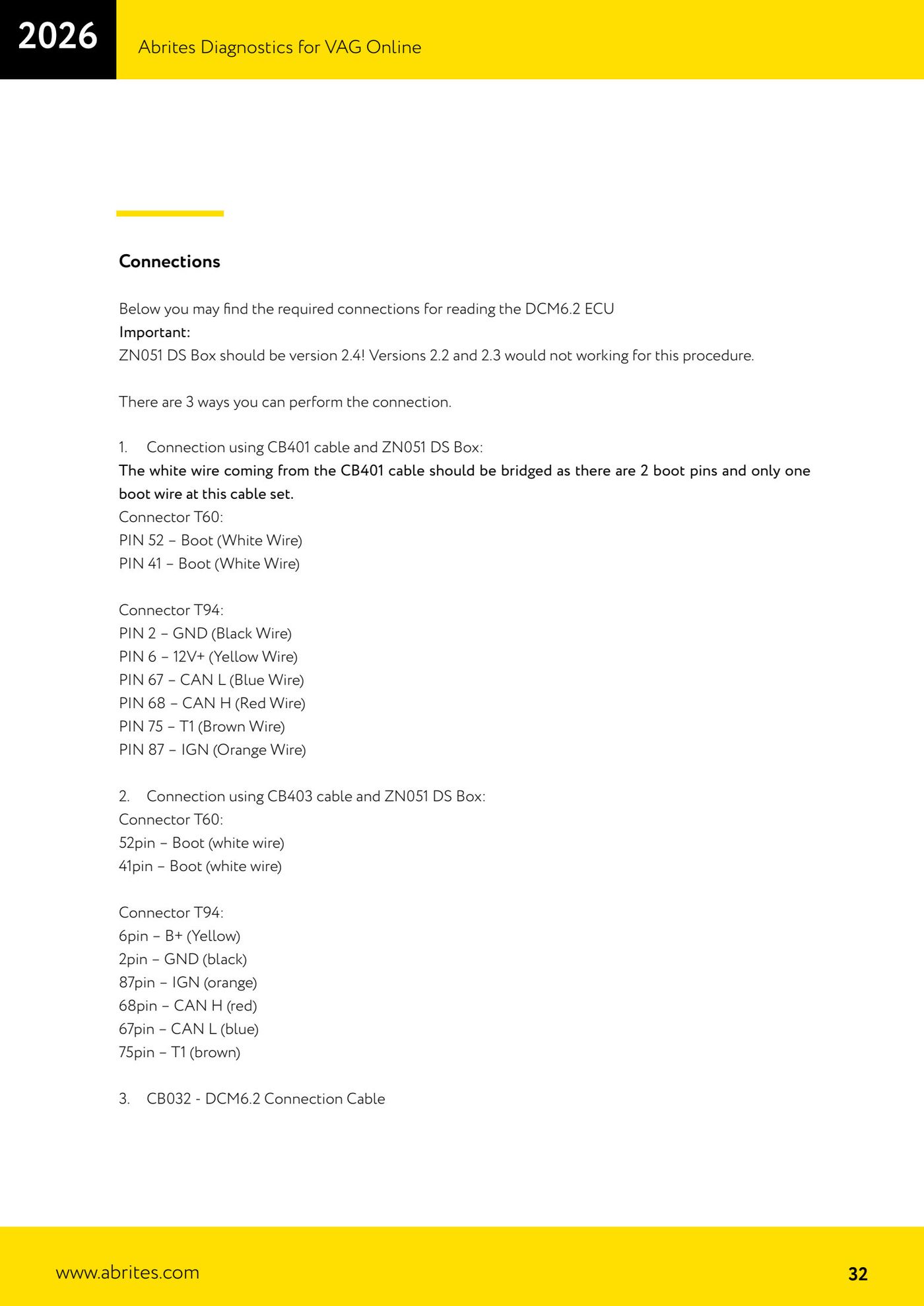

⚠ AchtungFür DCM6.2 muss die ZN051 DS Box Version 2.4 sein: Die Versionen 2.2 und 2.3 funktionieren nicht. Am Kabel CB401 muss das weiße Kabel (Boot) auf die beiden Boot-Pins gebrückt werden (T60 pin 52 und 41).

Ablauf

  1. VAG Online → "Special Functions" → "Read CS on bench" öffnen.
  2. Den Typ der Einheit auswählen (für Simos 1x.xx das Dropdown-Menü nutzen; über "Wiring diagram" lässt sich das Schema aufrufen).
  3. Den Anschluss am Prüfstand nach dem angezeigten PIN OUT herstellen (das für diese Einheit angegebene Kabel bzw. die DS Box verwenden).
  4. "Perform" drücken: Das Auslesen dauert bis zu ca. 5 Minuten und zeigt am Ende den CS an.
  5. Bei den TCU AL551/DL501/DQxxx kannst du zusätzlich ein Backup erstellen, zurückschreiben und die km-Kalibrierung durchführen (zuerst "Perform" drücken, damit die Schaltflächen freigegeben werden; immer ein Backup sichern).

Referenz-Screenshots

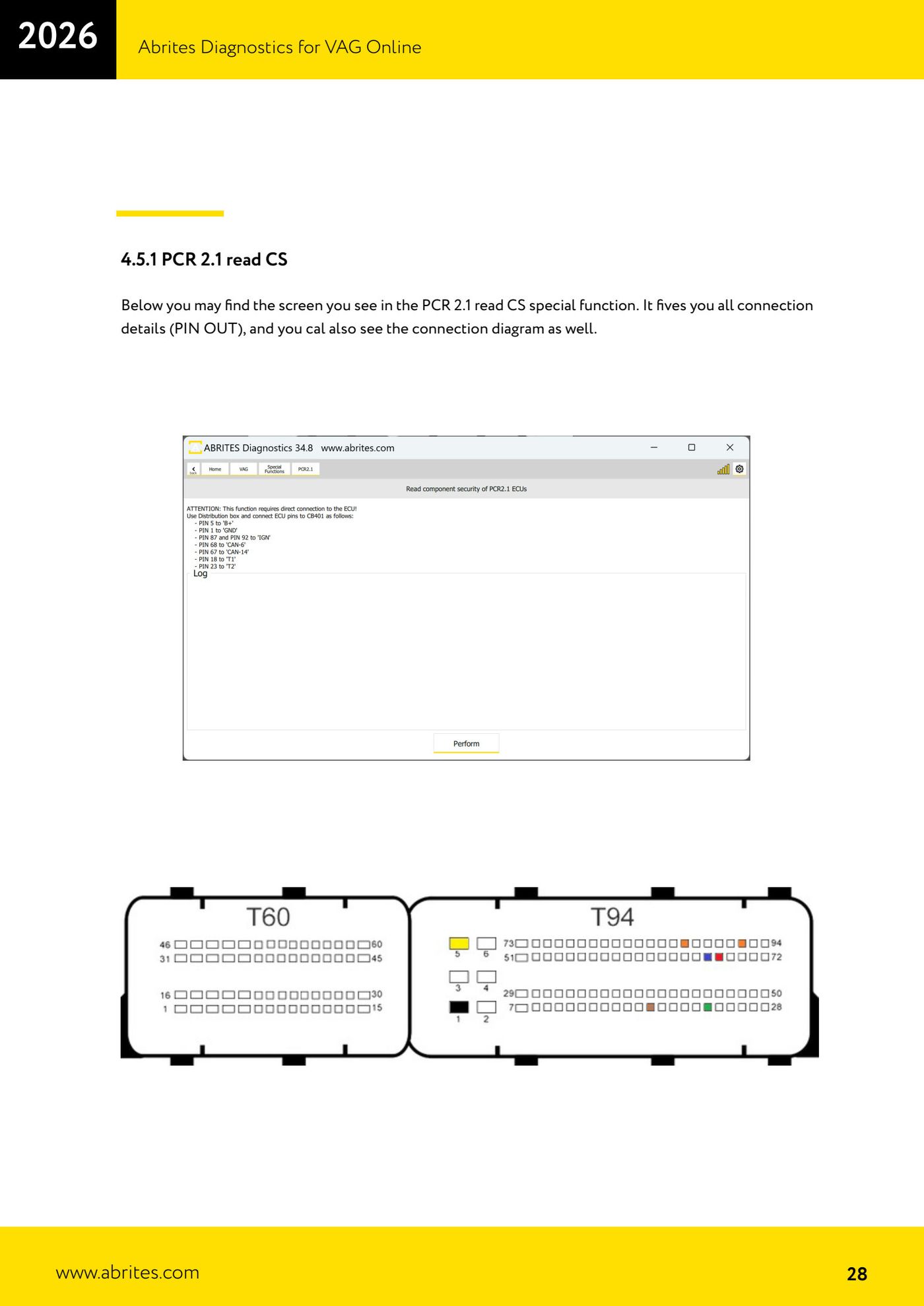

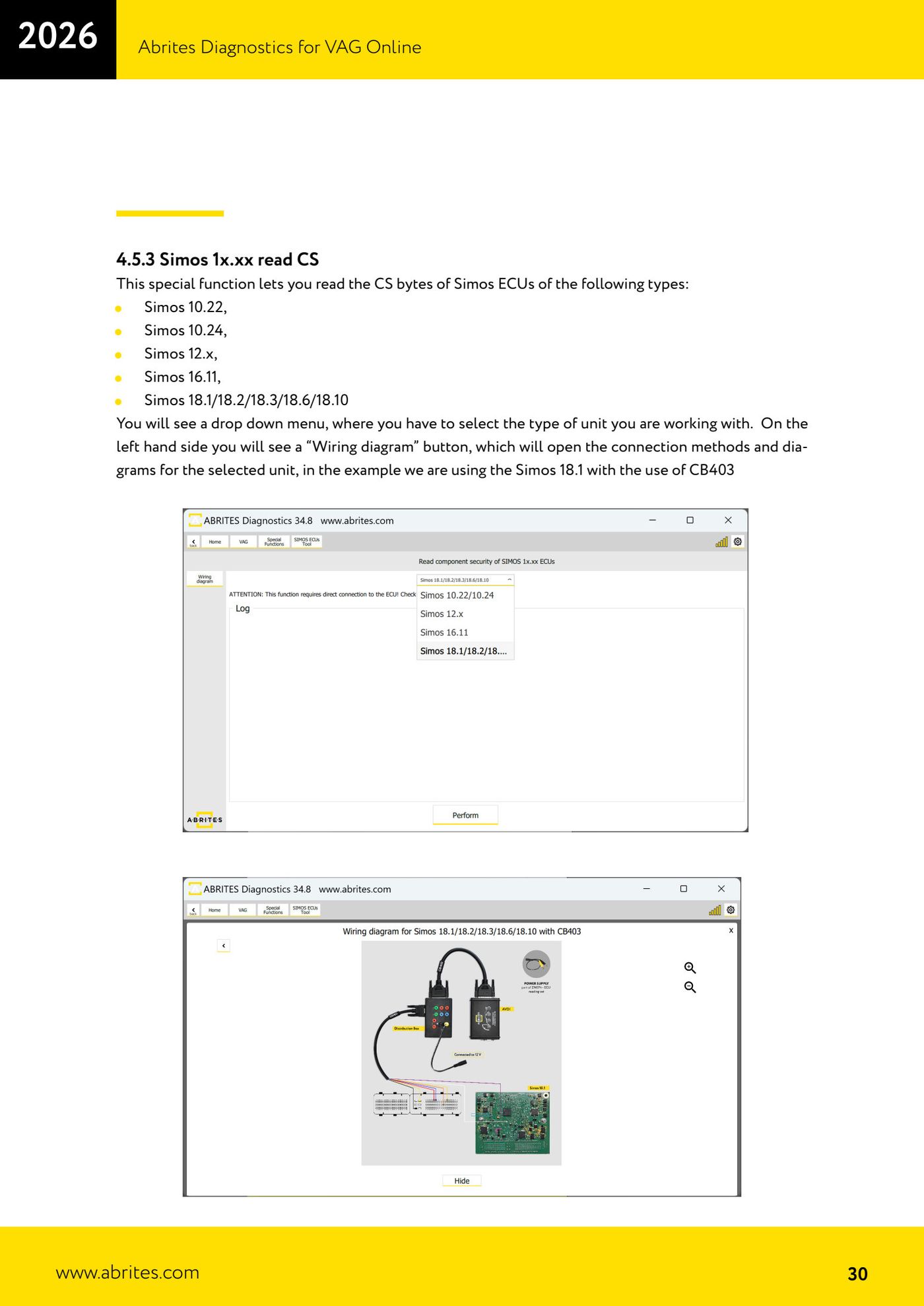

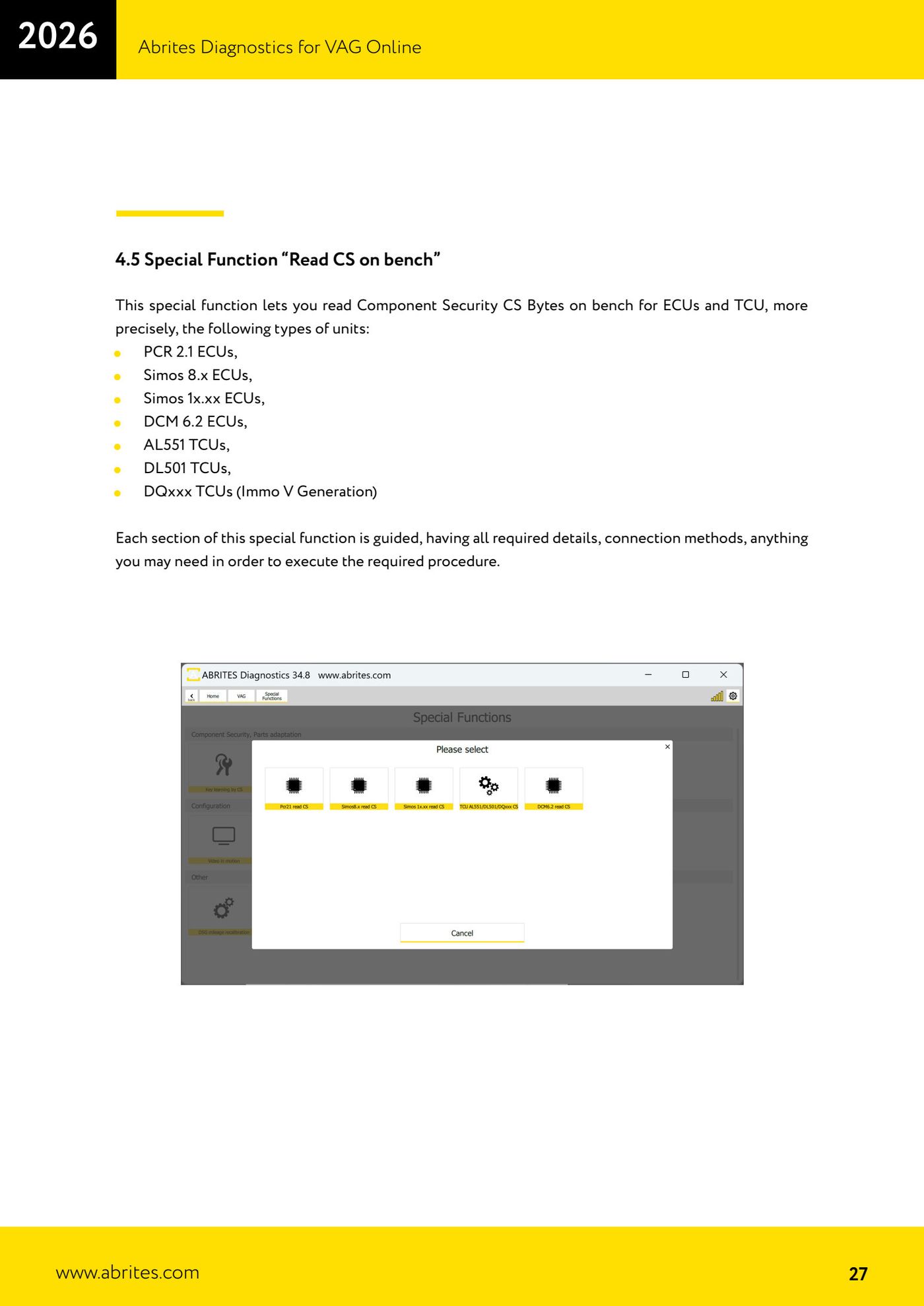

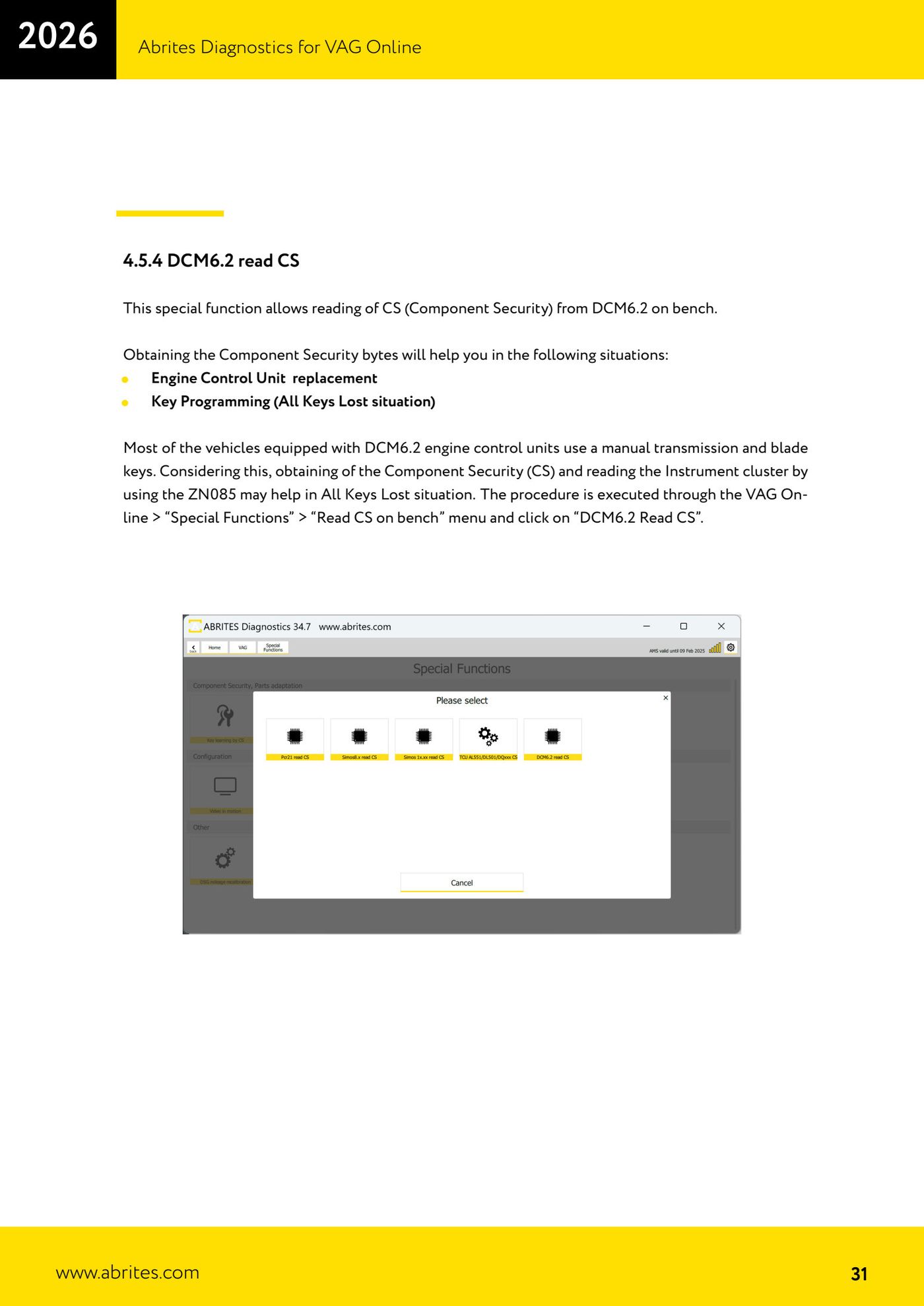

CS am Prüfstand auslesen (PCR2.1, Simos 8.x/1x.xx, DCM6.2, TCU AL551/DL501/DQxxx) — 1CS am Prüfstand auslesen (PCR2.1, Simos 8.x/1x.xx, DCM6.2, TCU AL551/DL501/DQxxx) — 2CS am Prüfstand auslesen (PCR2.1, Simos 8.x/1x.xx, DCM6.2, TCU AL551/DL501/DQxxx) — 3CS am Prüfstand auslesen (PCR2.1, Simos 8.x/1x.xx, DCM6.2, TCU AL551/DL501/DQxxx) — 4CS am Prüfstand auslesen (PCR2.1, Simos 8.x/1x.xx, DCM6.2, TCU AL551/DL501/DQxxx) — 5CS am Prüfstand auslesen (PCR2.1, Simos 8.x/1x.xx, DCM6.2, TCU AL551/DL501/DQxxx) — 6
Quelle: Manuale VAG Online, cap. 4.5–4.5.5 (p.27–35) · ⏱ ungefähre Dauer ~5 min pro Einheit
