Nissan auf Clio-V-Plattform (28-stelliger PIN): PIN-Auslesung per Dump aus HFM/BCM und Schlüsselverlust mit RH850/V850

Nissan/Infiniti Oberfläche Neu Schlüssel / Wegfahrsperre Fortgeschritten ⏱ variabel 9 Schritte

Die neueren Nissan-/Infiniti-Modelle auf Basis der Clio-V-Plattform verwenden einen 28-stelligen PIN und werden exakt wie ein Clio V bearbeitet. Der PIN wird per Dump aus dem HFM-Modul (Keyless-Versionen) oder dem BCM (Versionen ohne Keyless) mit gesperrtem RH850-Prozessor ausgelesen; danach lassen sich die Schlüssel auch bei komplettem Schlüsselverlust programmieren.

Benötigte Lizenzen

  • —

Hardware / Kabel

  • AVDI
  • ABRITES RH850/V850 Programmer
  • CB012
  • CB106
⚠ AchtungDer Anschluss an den fahrzeuginternen CAN ist zwingend erforderlich: Die Software verlangt ihn mit der Meldung "Please use an adapter to connect to internal vehicle CAN", bevor der PIN geprüft werden kann. Die Farben der CAN-Leitungen unterscheiden sich von Fahrzeug zu Fahrzeug: Sieh immer in der fahrzeugspezifischen Technikdokumentation nach, bevor du die Leitungen anstichst, damit du nicht die falsche Leitung erwischst.

Ablauf

  1. Identifiziere das Fahrzeug: Basiert es auf der Clio-V-Plattform mit 28-stelligem PIN (zum Beispiel Juke F16, Sentra B18, J12), gilt die Renault-Prozedur, beschrieben im Handbuch Renault Online, Abschnitt Clio 5 (Kapitel 4.1 und 4.2).
  2. Bereite den ABRITES RH850/V850 Programmer vor: Er wird benötigt, um den PIN per Dump aus den Modulen mit gesperrtem RH850-Prozessor auszulesen (alle Modelle mit locked Prozessoren werden unterstützt).
  3. Bestimme das richtige Modul für den Dump: HFM bei Keyless-Modellen, BCM bei Modellen ohne Keyless.
  4. Schließe das AVDI an die OBDII-Buchse an und starte die Prozedur: Die Software weist dich mit der Meldung "Please use an adapter to connect to internal vehicle CAN" darauf hin, wenn der interne CAN benötigt wird.
  5. Schließe das CB012 zwischen AVDI und Kabel CB106 an.
  6. Setze die Nadelklemmen des CB012 auf die Leitungen des fahrzeuginternen CAN: Prüfe in der Technikdokumentation des Fahrzeugs, welche Leitungen CAN H und CAN L sind. Beispiel Nissan Qashqai J12 2021, Modul UPC: CAN H blaues Kabel, CAN L rosa Kabel (die Farben können abweichen).
  7. Lies den PIN per Dump mit dem RH850/V850 Programmer aus und lass ihn von der Software prüfen.
  8. Fahre mit der Schlüsselprogrammierung bei komplettem Schlüsselverlust fort und folge dabei der Clio-5-Prozedur aus dem Handbuch Renault Online.
  9. Nimm nach getaner Arbeit die Nadelklemmen ab, stelle die Verkabelung wieder her, prüfe die Funktion aller Schlüssel und führe anschließend "Scan" und "Clear Faults" aus.

Referenz-Screenshots

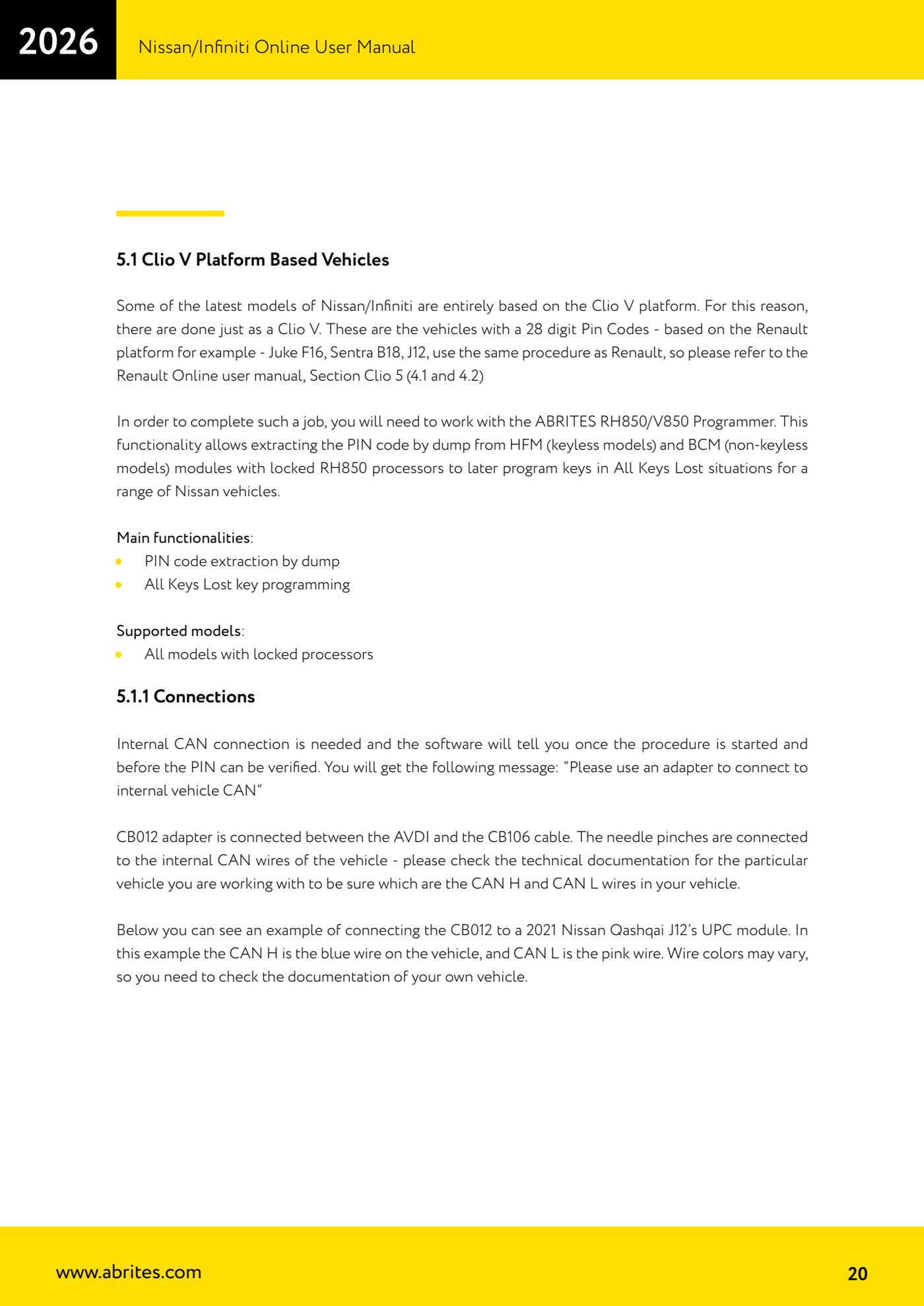

Nissan auf Clio-V-Plattform (28-stelliger PIN): PIN-Auslesung per Dump aus HFM/BCM und Schlüsselverlust mit RH850/V850 — 1
Quelle: Manuale Nissan/Infiniti Online, cap. 5.1-5.1.1 (p.20) · ⏱ ungefähre Dauer variabel
