ESL-/Lenkradschloss-Emulator EM002 für Renault/Nissan: Anschlussschemata für 6 und 8 Pins

Der Abrites-Emulator EM002 ersetzt das elektrische Lenkradschloss (ESL) bei Renault und Nissan und unterstützt alle Typen: ESL alter Typ mit 6 Pins (Renault), ESL neuer Typ mit 6 Pins (Renault) und ESL mit 8 Pins (Nissan). Er wird eingesetzt, wenn das originale ESL defekt ist oder emuliert werden soll.

Ablauf

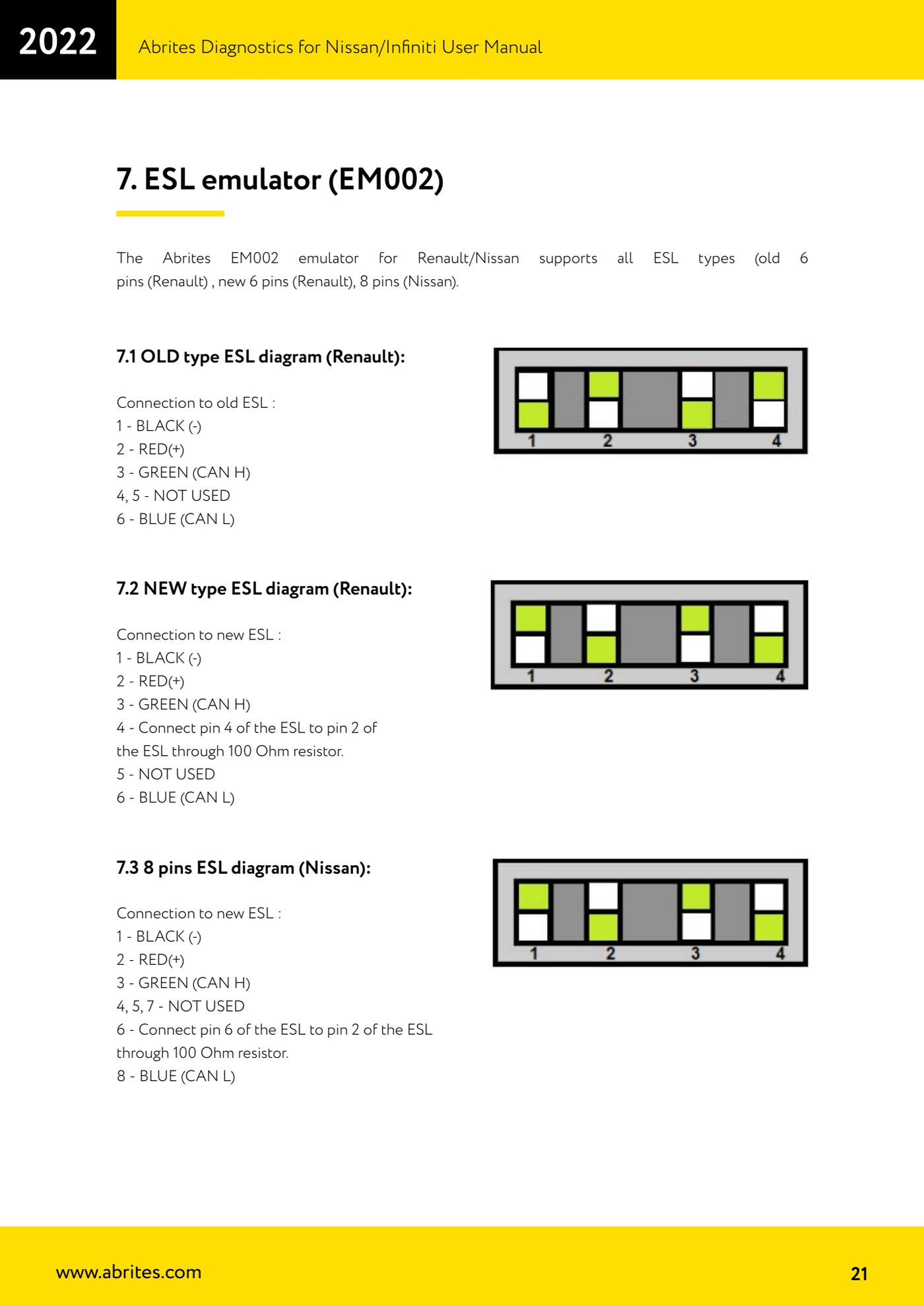

1. Bestimme den verbauten ESL-Typ: alter Typ mit 6 Pins Renault, neuer Typ mit 6 Pins Renault oder 8 Pins Nissan. Der Anschluss richtet sich nach dem Typ.
2. ESL alter Typ (Renault, 6 Pins): Pin 1 SCHWARZES Kabel (Masse, -), Pin 2 ROTES Kabel (Plus, +), Pin 3 GRÜNES Kabel (CAN H), Pins 4 und 5 NICHT BELEGT, Pin 6 BLAUES Kabel (CAN L).

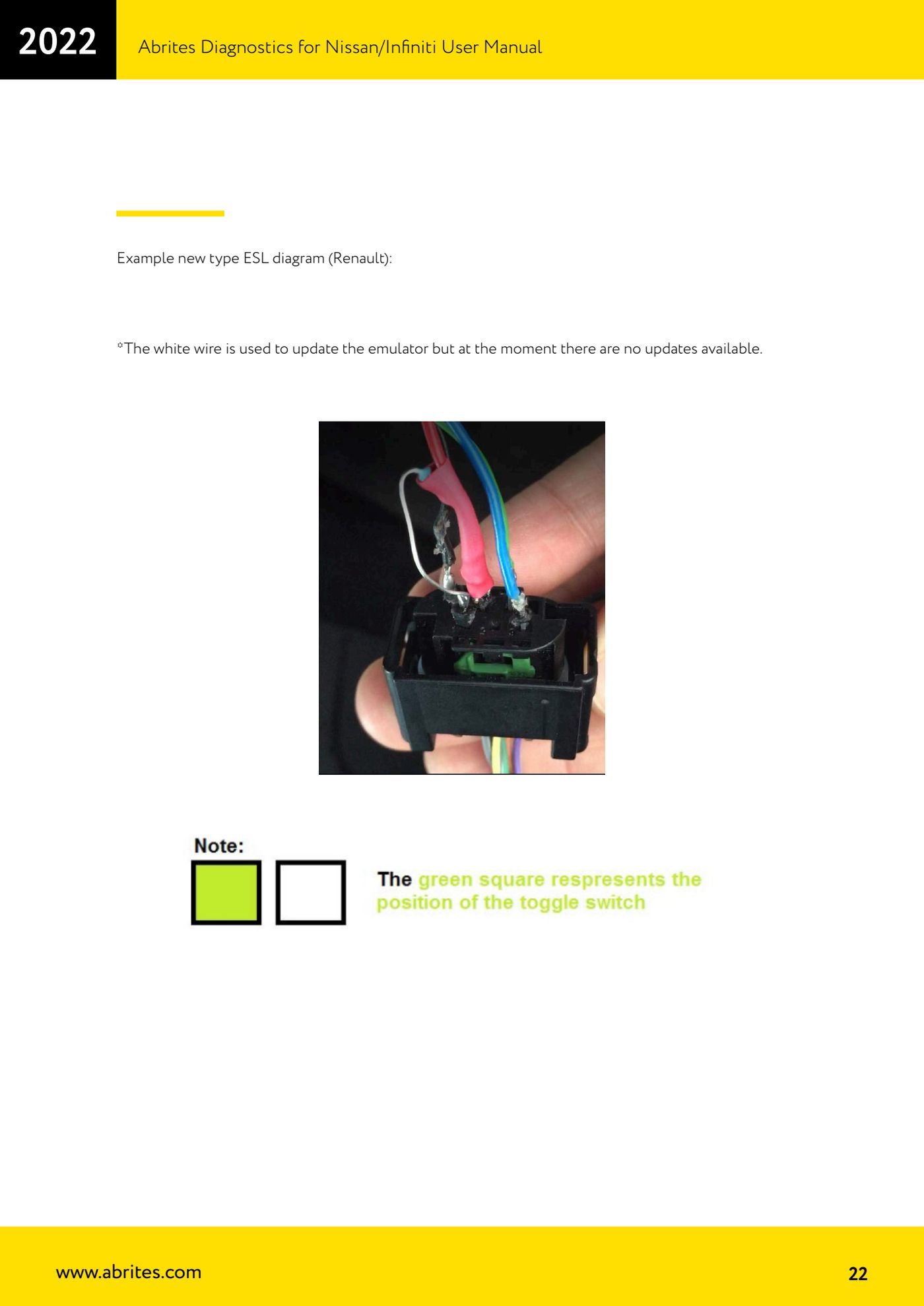

3. ESL neuer Typ (Renault, 6 Pins): Pin 1 SCHWARZES Kabel (-), Pin 2 ROTES Kabel (+), Pin 3 GRÜNES Kabel (CAN H), Pin 6 BLAUES Kabel (CAN L). Pin 5 wird nicht verwendet.
4. Ebenfalls beim ESL neuer Typ Renault: Verbinde Pin 4 des ESL über einen 100-Ohm-Widerstand mit Pin 2 des ESL.
5. ESL Nissan mit 8 Pins: Pin 1 SCHWARZES Kabel (-), Pin 2 ROTES Kabel (+), Pin 3 GRÜNES Kabel (CAN H), Pin 8 BLAUES Kabel (CAN L). Die Pins 4, 5 und 7 werden nicht verwendet.
6. Ebenfalls beim ESL Nissan mit 8 Pins: Verbinde Pin 6 des ESL über einen 100-Ohm-Widerstand mit Pin 2 des ESL.
7. Das weiße Kabel nicht anschließen: Es ist dem Emulator-Update vorbehalten und derzeit sind keine Updates verfügbar.
8. Kontrolliere die Zuordnung der Kabelfarben zu den Pins, bevor du Spannung anlegst, und prüfe anschließend im Fahrzeug, dass Startvorgang und Lenkradschlosssteuerung einwandfrei funktionieren.
