Live Data und Stellgliedtests an Daihatsu-Steuergeräten

Die Echtzeitwerte ("Live Data") und die Stellgliedtests zeigen, ob ein Bauteil wirklich arbeitet, wenn der DTC zur Eingrenzung nicht ausreicht. Nützlich, um einen unplausiblen Sensor zu bestätigen oder ein Stellglied direkt anzusteuern und es hören bzw. sehen zu können.

Ablauf

1. Öffne aus dem Hauptfenster die Diagnosesitzung mit dem Steuergerät, das du analysieren willst.
2. Drücke im Basis-Diagnosefenster die Schaltfläche "Live Data": die Software zeigt alle Parameter, die das gewählte Steuergerät bereitstellt.
3. Lies die vom Steuergerät erfassten Werte und vergleiche sie mit dem tatsächlichen Fahrzeugzustand (Motor aus/an, Pedal gelöst/getreten, Licht ein usw.), um unplausible Werte zu erkennen.

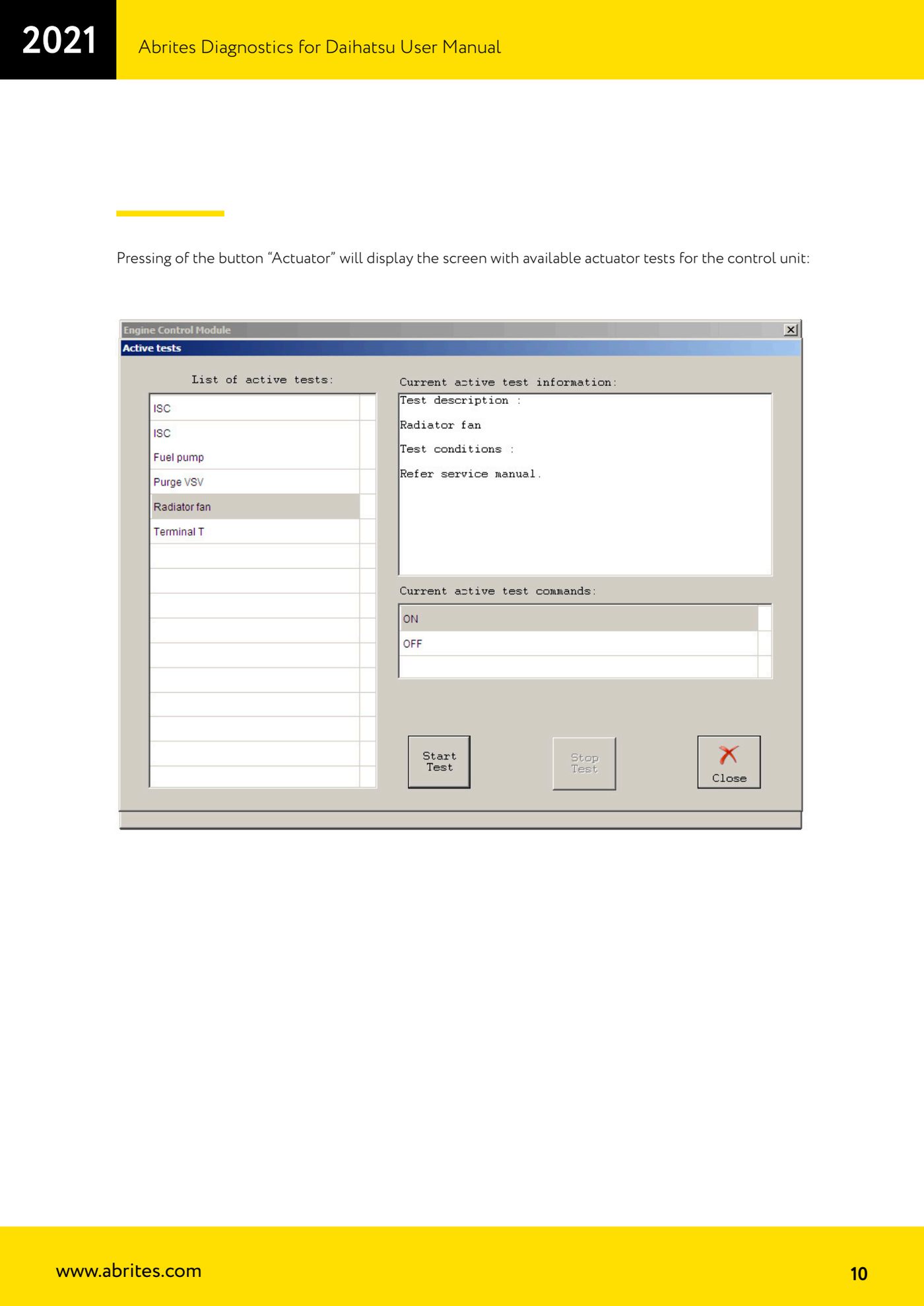

4. Um ein Bauteil zu prüfen, gehe zurück ins Basis-Diagnosefenster und drücke die Schaltfläche "Actuator": es erscheint die Liste der für dieses Steuergerät verfügbaren Stellgliedtests.
5. Wähle den gewünschten Test und starte ihn, dann direkt am Fahrzeug prüfen, ob das Stellglied reagiert (Geräusch, Bewegung, Aufleuchten der Leuchte oder des angesteuerten Verbrauchers).
6. Reagiert ein Stellglied nicht auf den Befehl, liegt der Fehler hinter dem Steuergerät (Leitung, Stecker oder Bauteil); reagiert es, konzentriere die Suche auf das Ansteuersignal oder den auslösenden Sensor.
7. Beende den Stellgliedtest, bevor du den AVDI abziehst, und lies die DTC mit "Read DTCs" erneut aus – die Prüfungen können temporäre Codes erzeugen, die zu löschen sind.

Referenz-Screenshots
