Stellgliedtest mit gleichzeitigem Auslesen der Messwerte

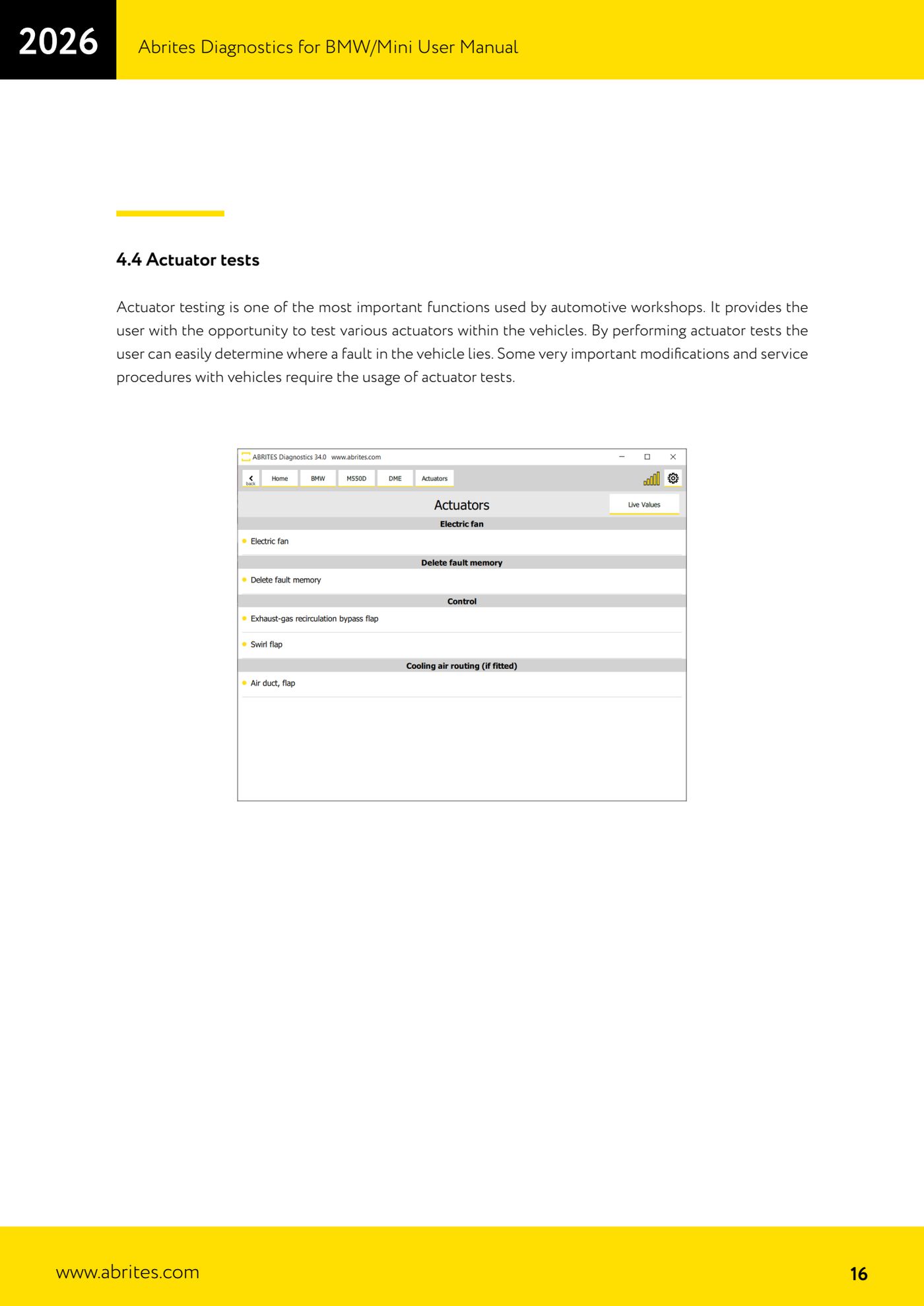

Der Stellgliedtest steuert ein Bauteil direkt an (Magnetventil, Relais, Stellmotor, Lüfter), um zu prüfen, ob es reagiert. Er dient sowohl der Fehlereingrenzung als auch als Pflichtschritt bei bestimmten Service- und Änderungsabläufen.

Ablauf

1. Den "Scan" ausführen und das Steuergerät öffnen, das den zu prüfenden Aktor ansteuert.
2. Die Stellgliedtest-Funktion wählen und aus der Liste den anzusteuernden Aktor auswählen.

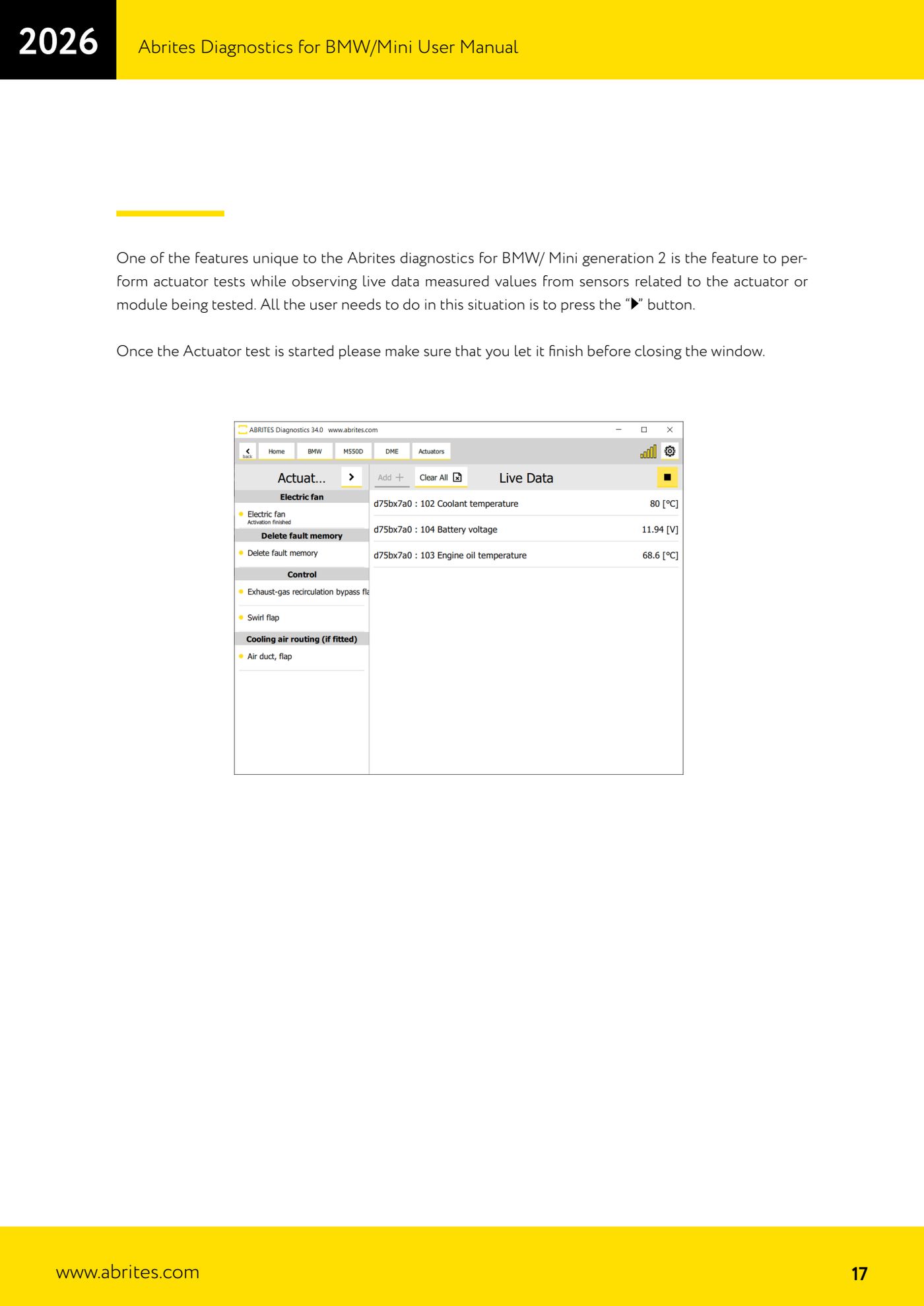

3. Sollen gleichzeitig die Messwerte der zu diesem Aktor oder Modul gehörenden Sensoren angezeigt werden, die dafür vorgesehene Schaltfläche drücken, die den Test um das Auslesen der Echtzeitdaten ergänzt (exklusive Funktion der Generation 2 der BMW/Mini-Software).
4. Den Test starten und die Reaktion des Bauteils am Fahrzeug sowie parallel den Verlauf der Messwerte beobachten.
5. Abwarten, bis der Test selbstständig endet, bevor das Fenster geschlossen wird.
6. Die Reaktion des Aktors mit der erwarteten vergleichen: keine Reaktion oder sich nicht bewegende Werte deuten auf das Bauteil, seine Verkabelung oder die Ansteuerung im Steuergerät hin.

Referenz-Screenshots
