Toyota/Lexus/Scion Online: стартиране на софтуера, сканиране на модули, четене/изтриване на DTC и Live Values

Базова процедура за свързване към Toyota, Lexus или Scion с AVDI и софтуера Abrites Diagnostics for Toyota/Lexus/Scion Online: избор на автомобил, пълно сканиране на модулите, четене и изтриване на DTC и следене на live стойностите. Това е отправната точка преди всяка специална функция.

Процедура

1. Провери изискванията към компютъра: Windows 7 SP1 или по-нов с поне 2GB RAM (препоръчително 4GB) и вече инсталиран AVDI софтуер (за инсталацията виж "AVDI Common User's Manual").
2. Свържи AVDI към OBDII буксата на автомобила чрез кабела CB106 и свържи автомобила към външно захранване.

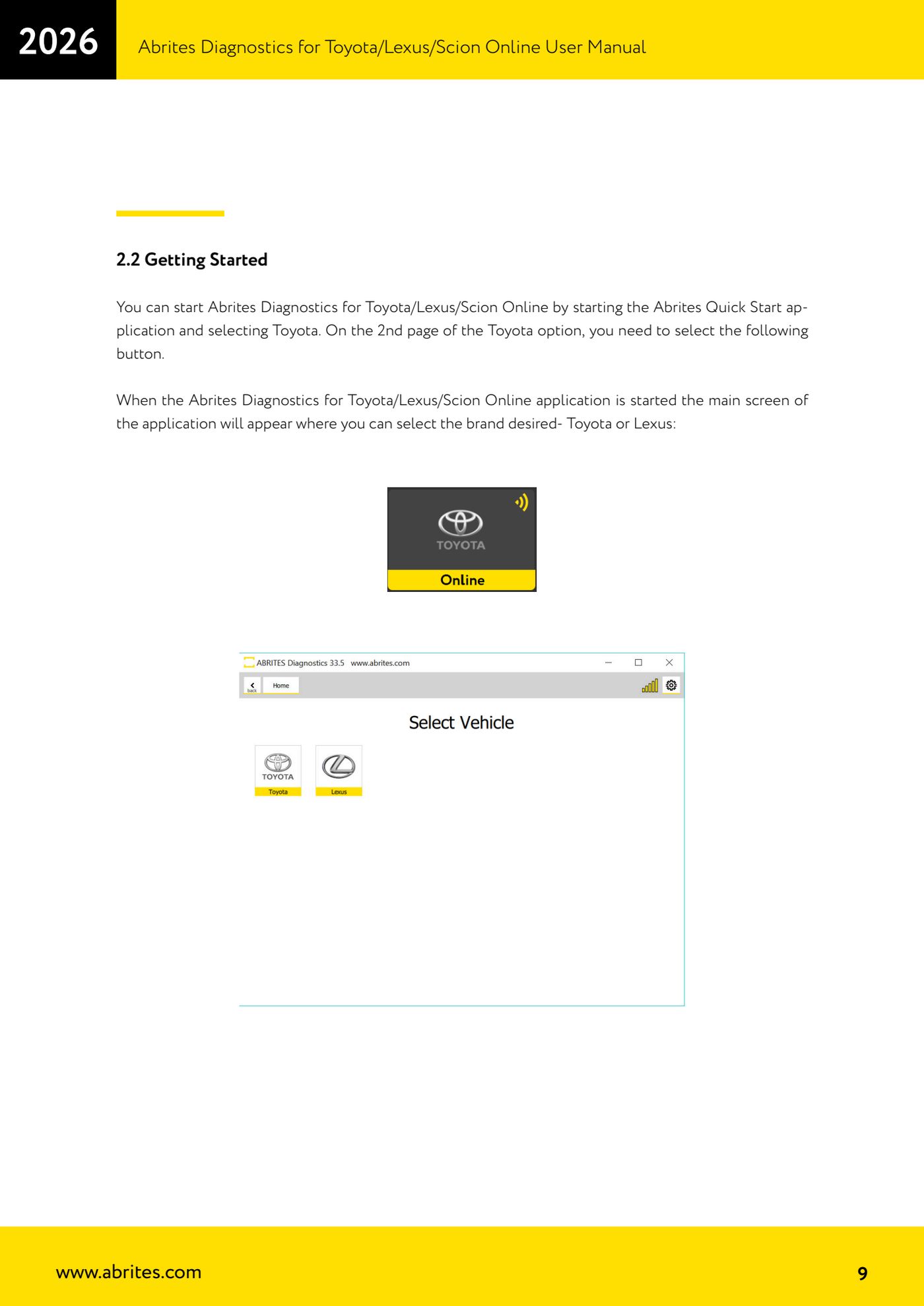

3. Стартирай приложението "Abrites Quick Start", избери "Toyota" и на втората страница с опции за Toyota натисни бутона, който стартира "Abrites Diagnostics for Toyota/Lexus/Scion Online".

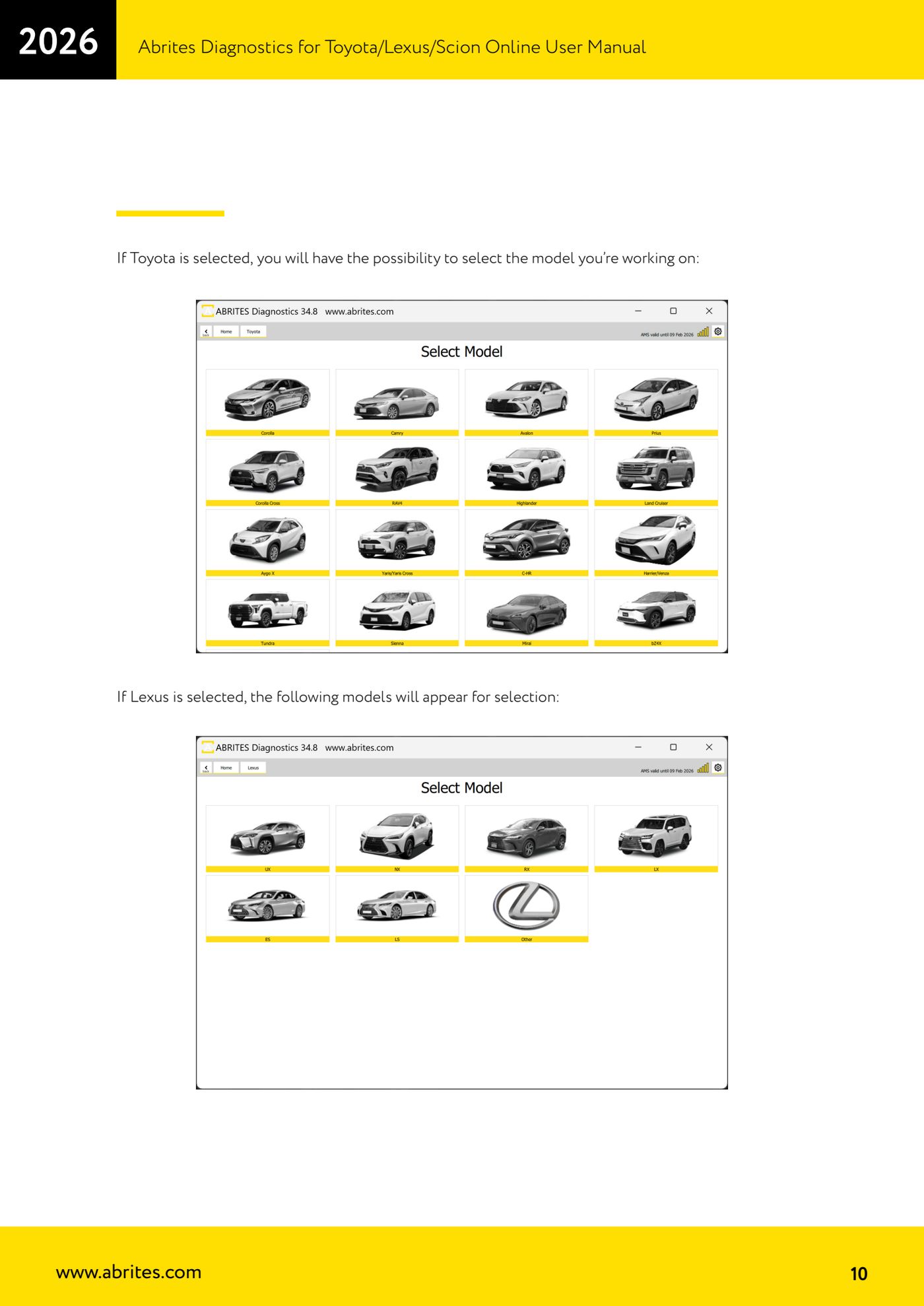

4. В основния екран избери марката: "Toyota" или "Lexus". След това ще се появи списъкът с наличните модели за избраната марка: избери модела, по който работиш.
5. Софтуерът проверява избора и при нужда предлага правилния автомобил: приеми предложението, ако то отговаря на колата в сервиза.

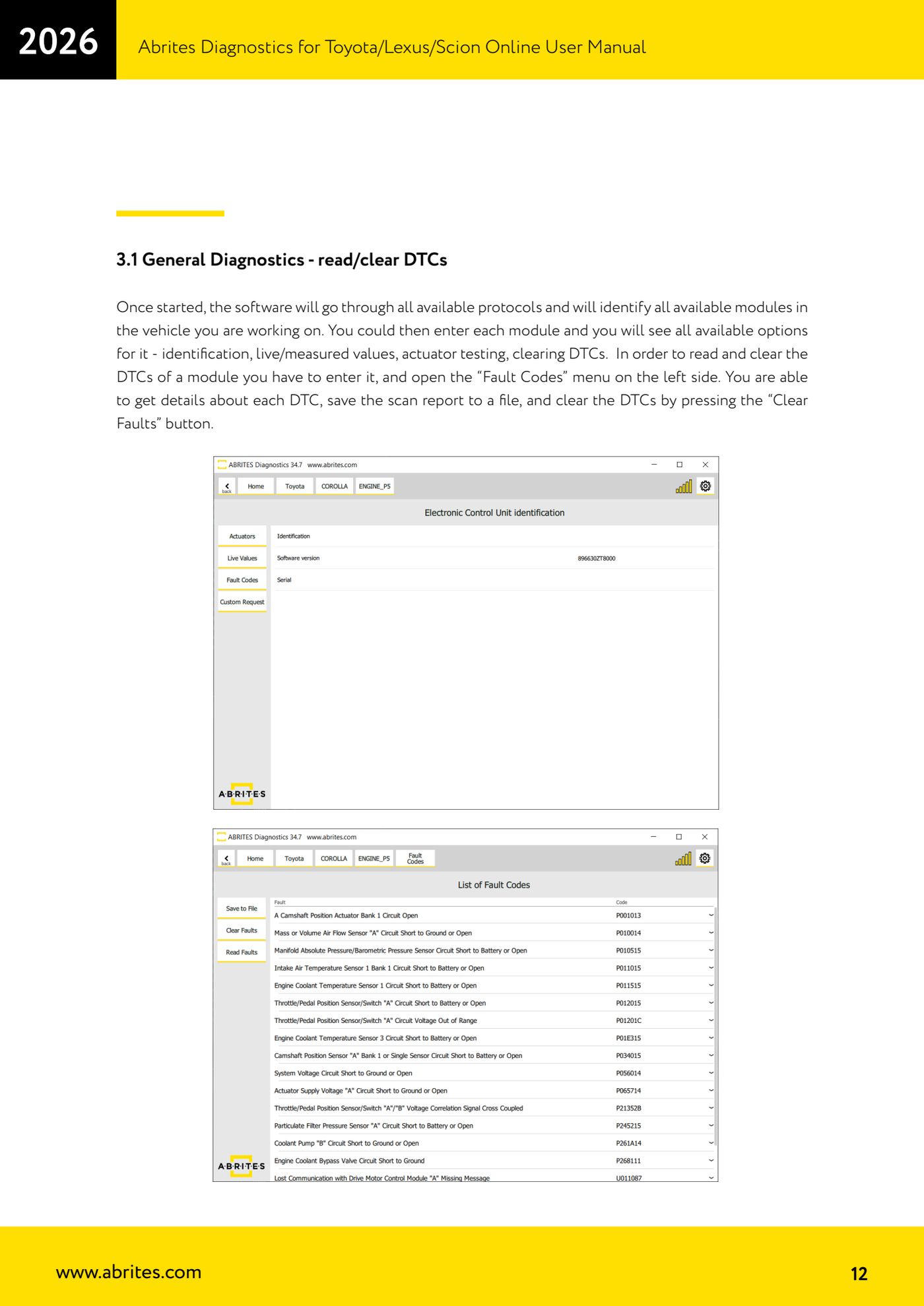

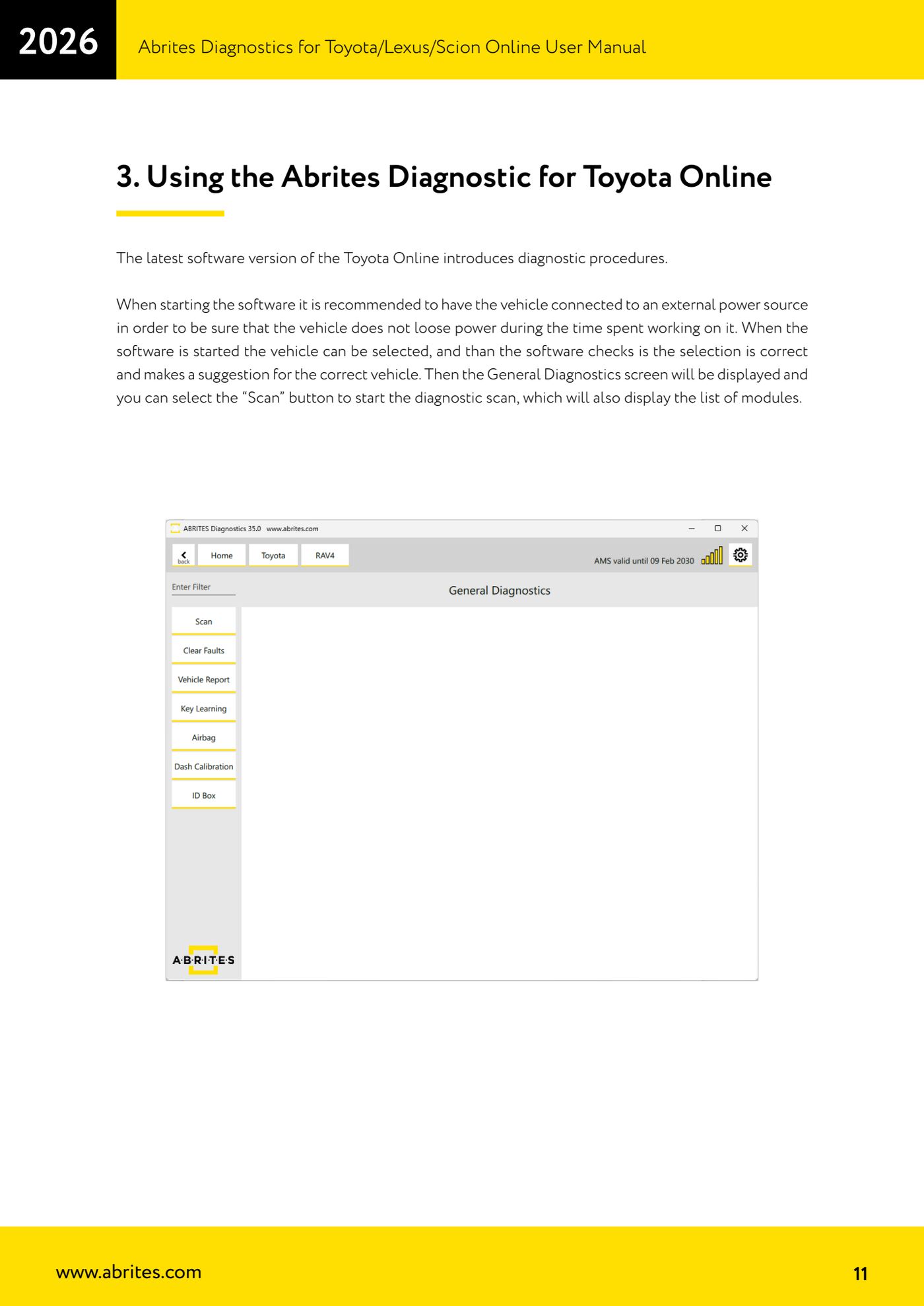

6. В екрана "General Diagnostics" натисни "Scan": софтуерът преминава през всички налични протоколи и идентифицира всички модули на автомобила, като ги показва в списък.
7. Влез в модула, който те интересува: за всеки има идентификация, live/измерени стойности, тестове на изпълнителни механизми и изтриване на DTC.
8. За да прочетеш грешките, отвори менюто "Fault Codes" от лявата страна: можеш да видиш подробностите за всеки DTC и да запишеш отчета от сканирането във файл.
9. След като отстраниш повредите, натисни "Clear Faults", за да изтриеш DTC на модула, след което направи повторно сканиране, за да провериш дали не се връщат.

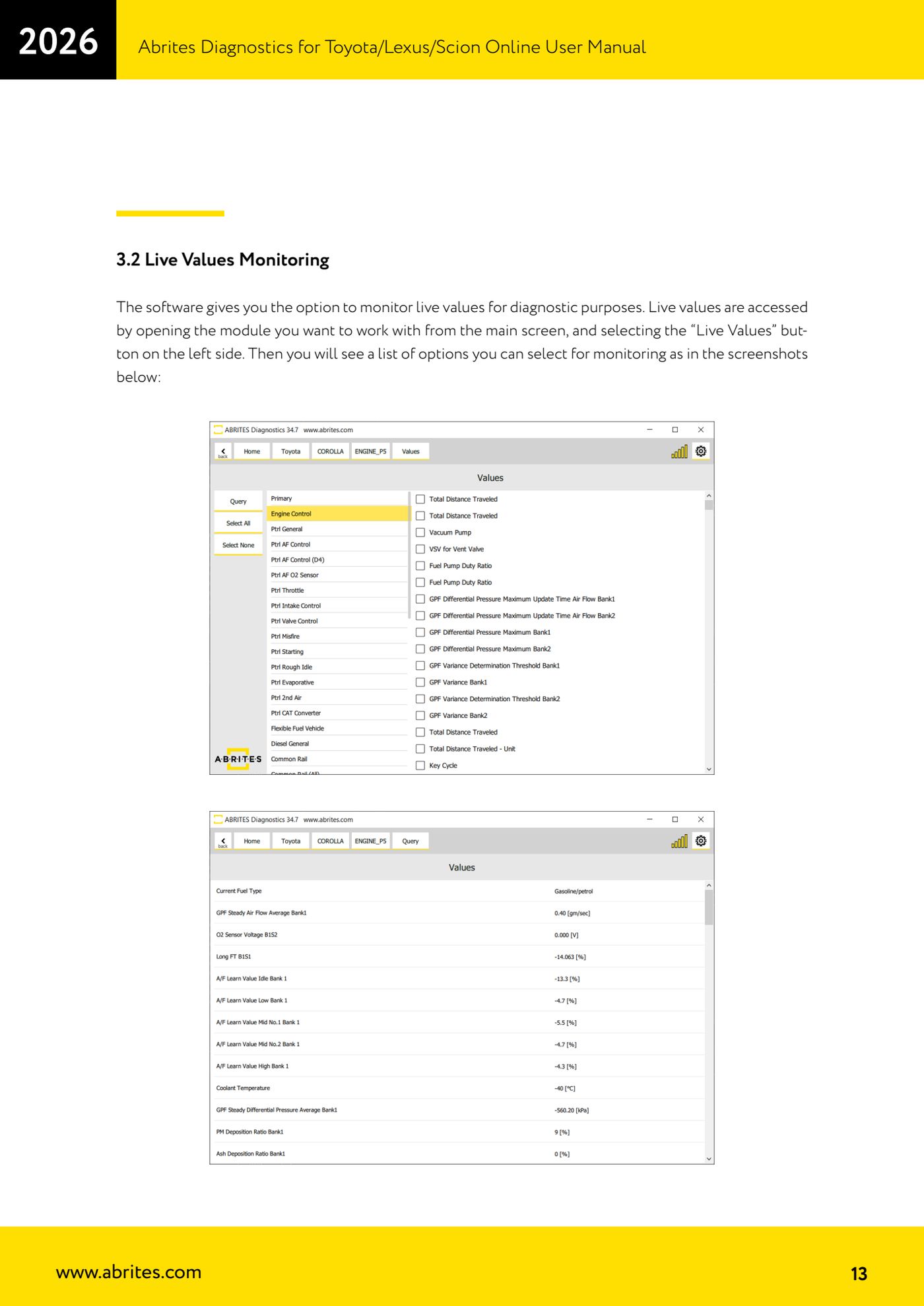

10. За live стойностите отвори желания модул от основния екран и натисни "Live Values" от лявата страна: избери от списъка параметрите, които искаш да следиш, и наблюдавай показанията в реално време за диагностиката.

Екрани за справка
