Нулиране на ID Code Box Toyota/Lexus (до 2024) при смяна на Smart System, ECU или ESL - LIN свързване с CB012/CB031

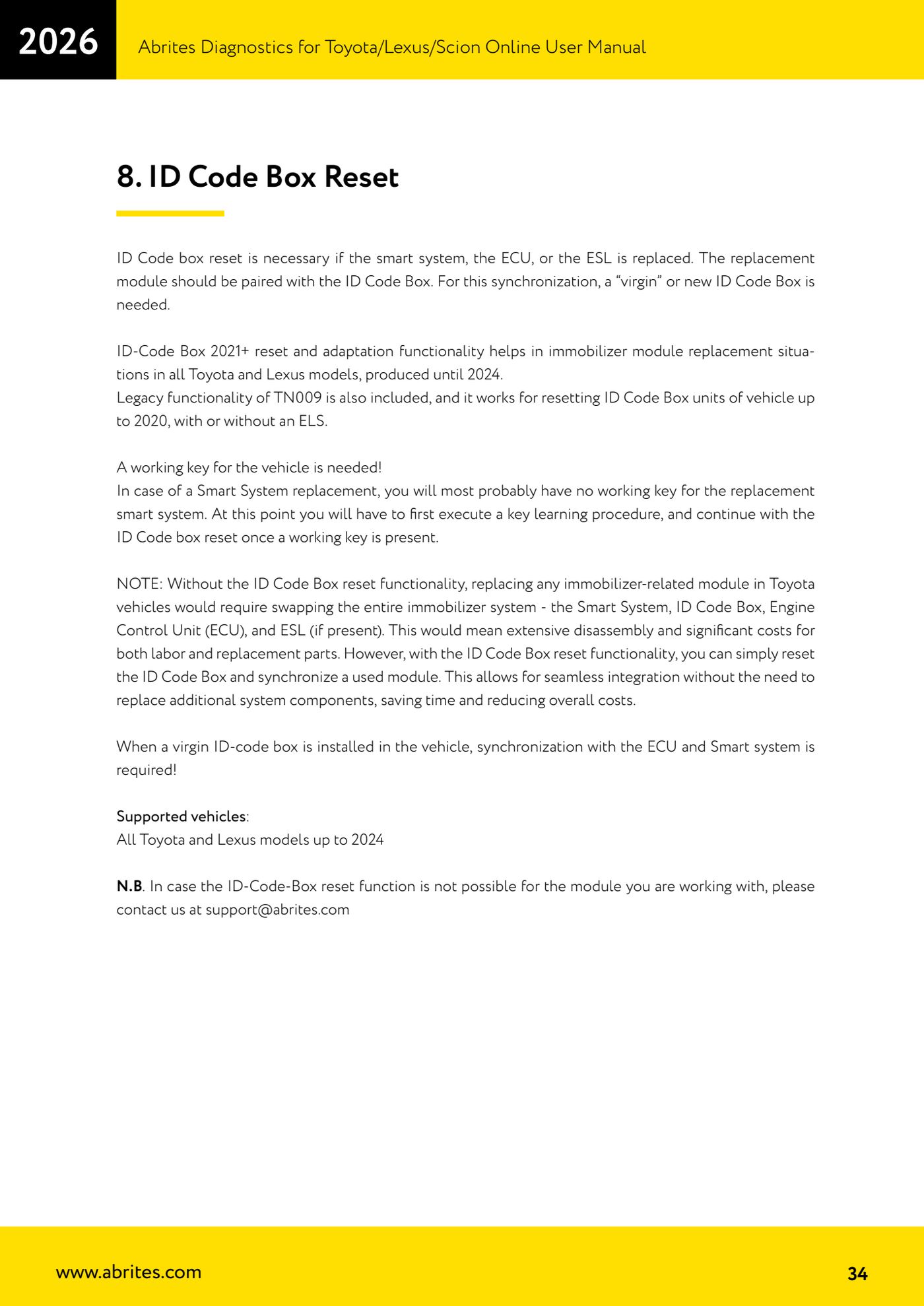

Нулирането на ID Code Box е необходимо при смяна на Smart System, на двигателния блок за управление или на ESL: резервният модул трябва да бъде свързан с ID Code Box. Позволява адаптиране на употребяван модул, без да се сменя цялата имобилайзер система (Smart System + ID Code Box + ECU + ESL), което спестява демонтажи и части.

Процедура

1. Провери покритието: функцията за нулиране и адаптиране на ID Code Box 2021+ покрива смяната на имобилайзер модулите на всички модели Toyota и Lexus, произведени до 2024 година. Включена е и старата функционалност TN009, която нулира ID Code Box на автомобили до 2020 година, със или без ESL.
2. Помни, че за синхронизацията е нужна девствена ("virgin") или нова ID Code Box; когато девствена ID Code Box бъде монтирана на автомобила, синхронизацията с ECU и Smart System е задължителна.

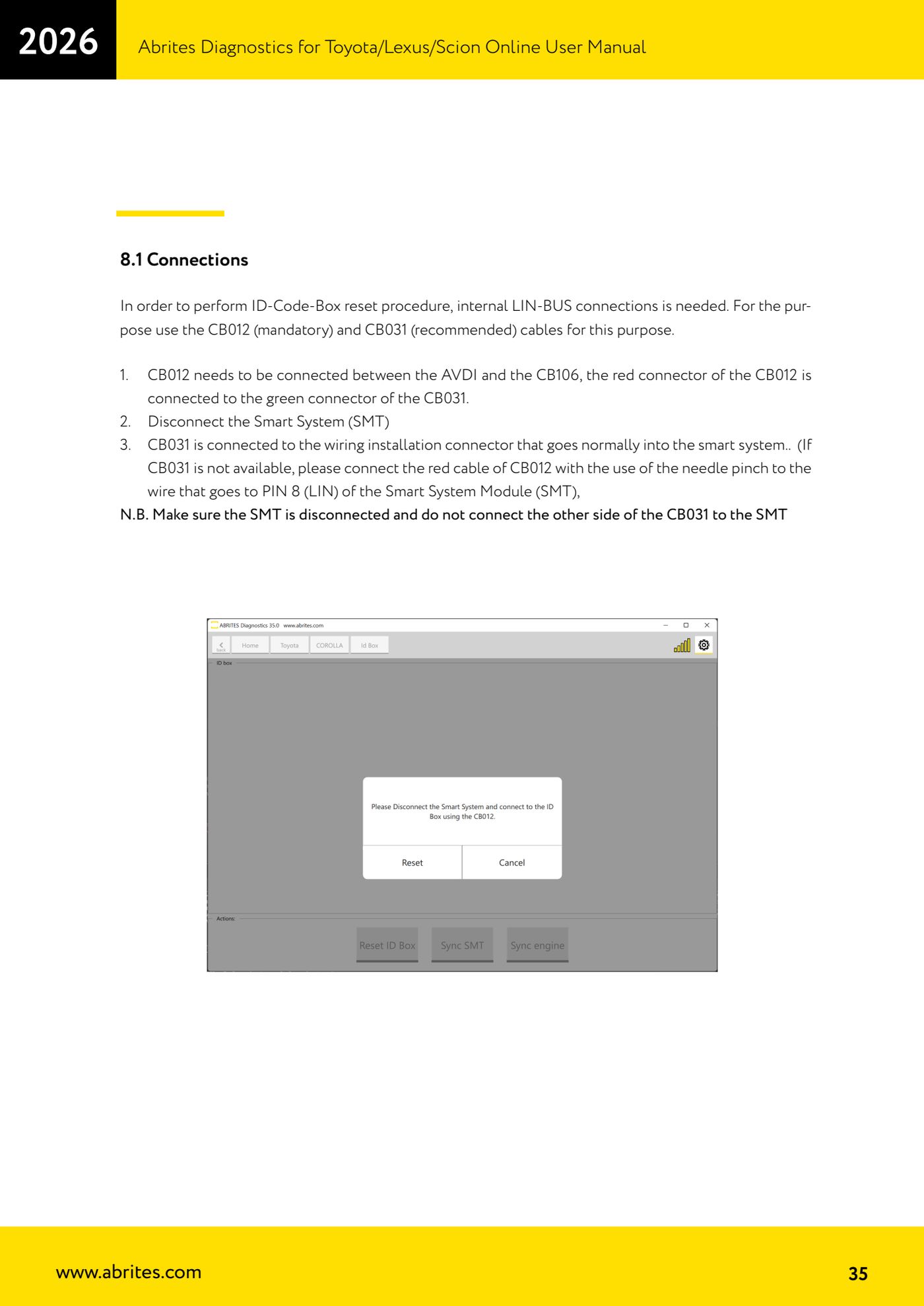

3. Подготви връзките: за нулирането е нужно свързване към вътрешната LIN-BUS. Използвай CB012 (задължително) и CB031 (препоръчително).
4. Свържи CB012 между AVDI и CB106; червеният конектор на CB012 се свързва към зеления конектор на CB031.
5. Разкачи Smart System (SMT) от автомобила.
6. Свържи CB031 към конектора на снопа, който обикновено влиза в Smart System. Ако нямаш CB031, свържи червения проводник на CB012 с иглата (needle pinch) към проводника, който отива към PIN 8 (LIN) на модула Smart System (SMT).
7. Провери дали SMT остава разкачена и дали другият край на CB031 НЕ е свързан към SMT.

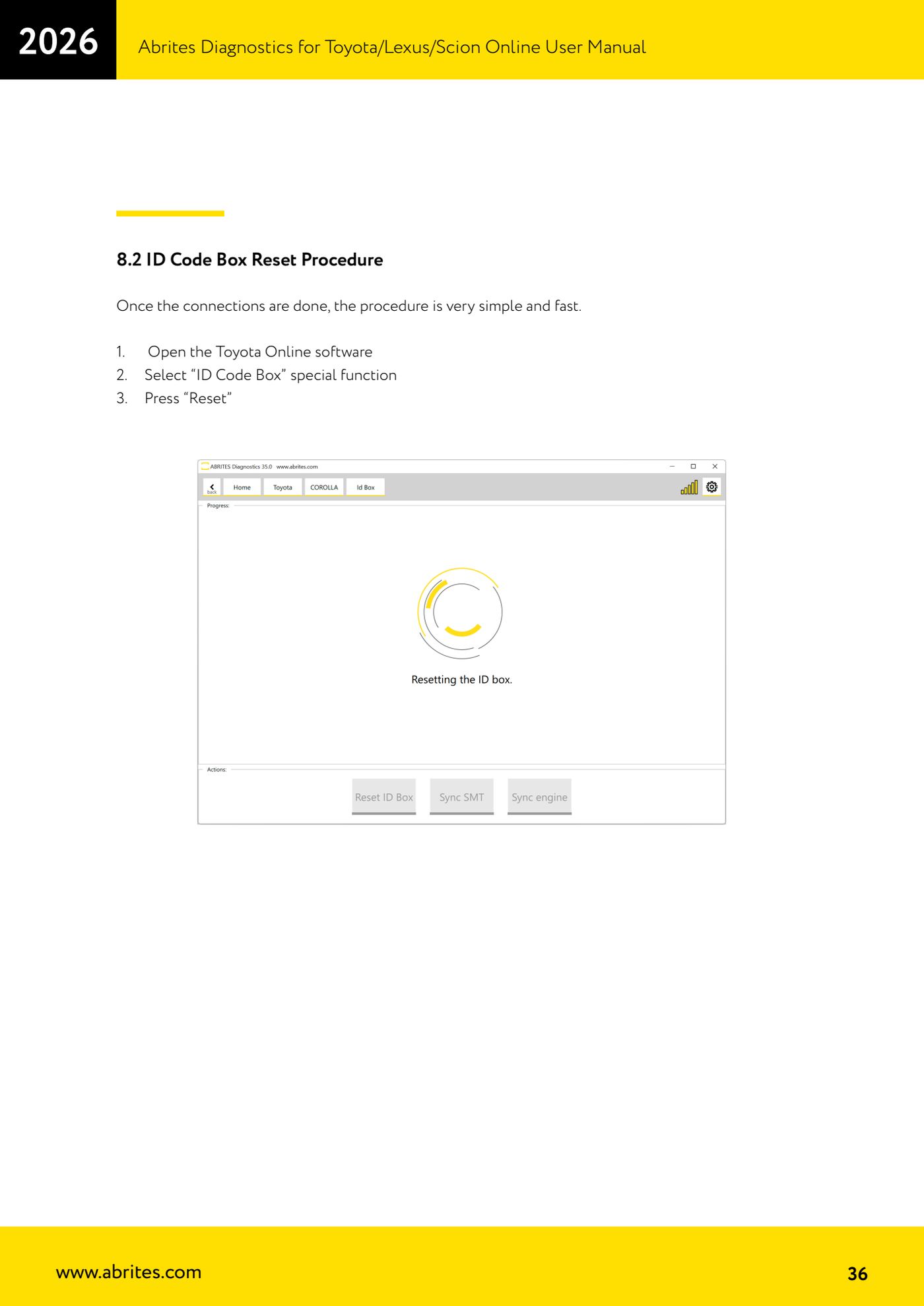

8. Отвори софтуера Toyota Online.
9. Избери специалната функция "ID Code Box".
10. Натисни "Reset": процедурата е бърза и приключва за няколко мига.
11. Накрая продължи със синхронизацията на ID Code Box със Smart System и с двигателния блок за управление. Ако нулирането не е възможно на модула, по който работиш, свържи се с поддръжката на Abrites на адрес support@abrites.com.

Екрани за справка
