Свързване към вътрешния CAN (B-CAN) на Hyundai/Kia 2017+ със ZN041 или ZN051: точки на закачане и пинове 3-11

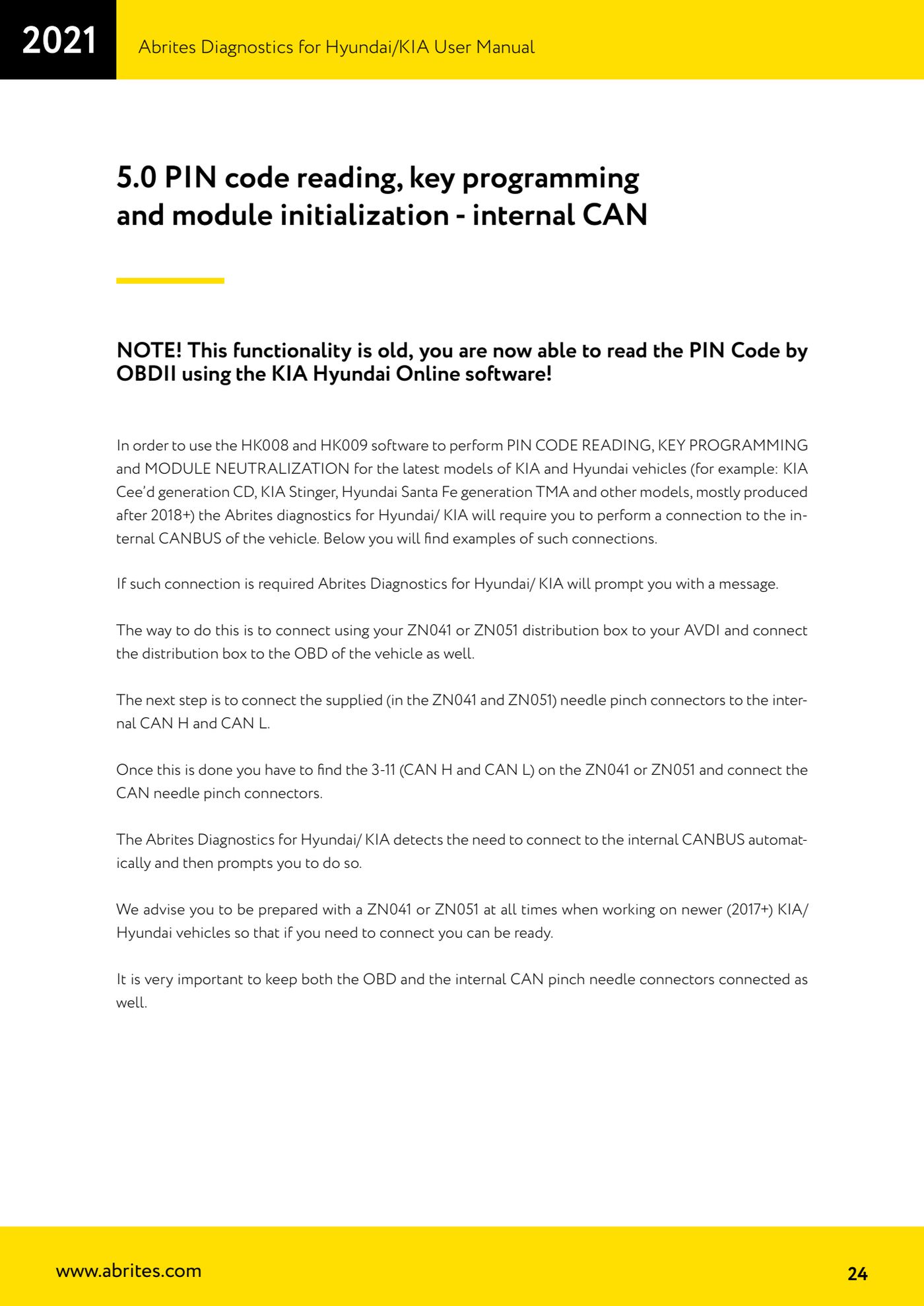

При по-новите модели на Kia и Hyundai (Kia Cee'd поколение CD, Kia Stinger, Hyundai Santa Fe поколение TMA и като цяло автомобилите от 2018 година нататък) четенето на PIN, програмирането на ключове и неутрализирането на модули със софтуера HK008 и HK009 изискват директно свързване към вътрешния CAN на автомобила. Тук ще намериш как да се свържеш и къде се намират B-CAN проводниците.

Процедура

1. Винаги дръж в колата ZN041 или ZN051, когато работиш по Kia/Hyundai от 2017 година нататък: софтуерът автоматично установява нуждата от вътрешен CAN и те уведомява със съобщение.
2. Свържи distribution box ZN041 или ZN051 към AVDI и свържи distribution box също и към OBD буксата на автомобила.
3. Вземи конекторите needle pinch, доставени в комплект със ZN041 или ZN051: те служат за закачане към вътрешните проводници CAN H и CAN L.
4. На ZN041 или ZN051 намери контактите 3-11 (CAN H и CAN L) и свържи към тях needle pinch на CAN.
5. Закачи needle pinch към проводниците на вътрешния B-CAN на автомобила в една от точките, указани в ръководството (виж следващите стъпки).

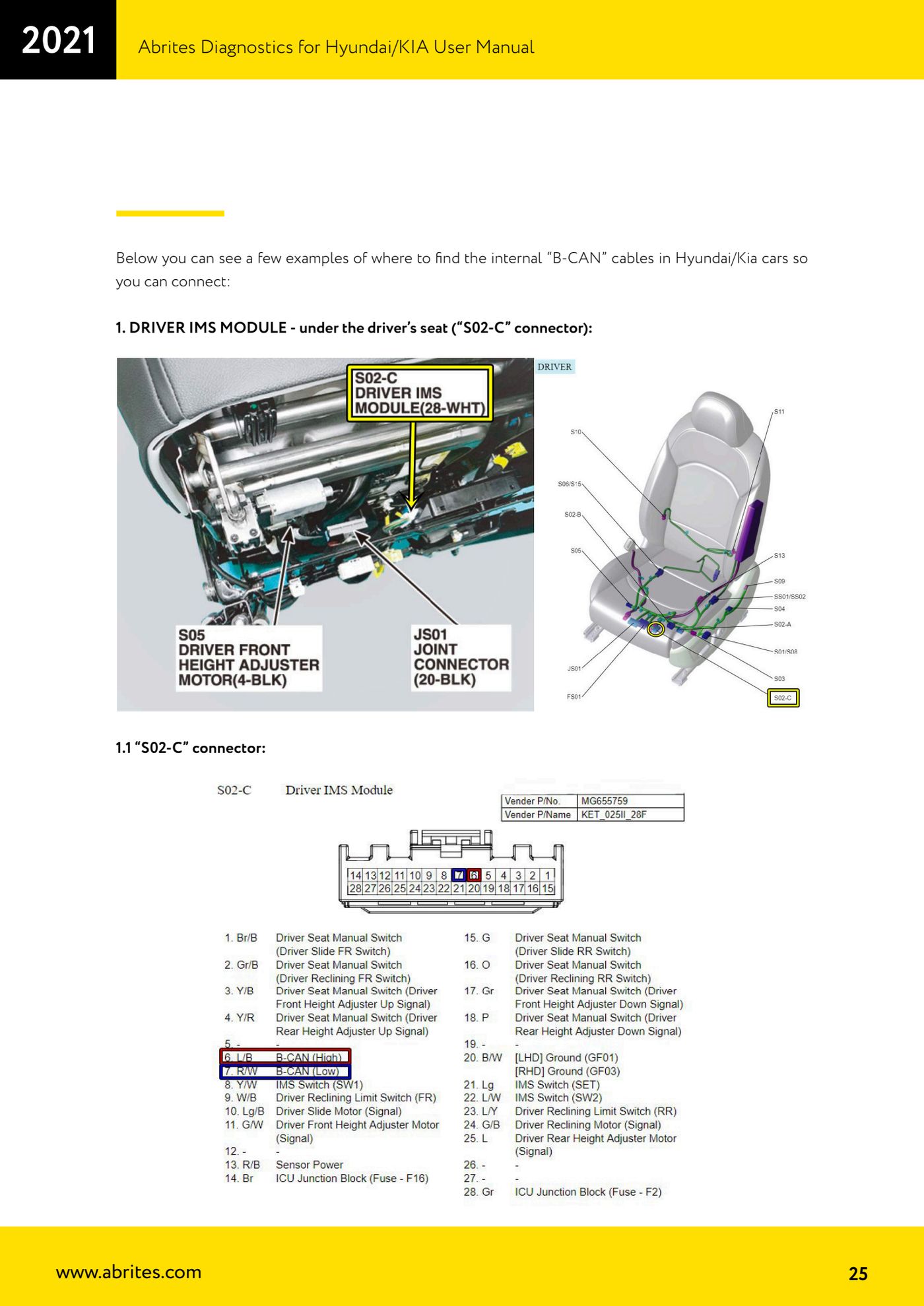

6. Точка 1 - модул DRIVER IMS, под седалката на водача: конектор "S02-C".

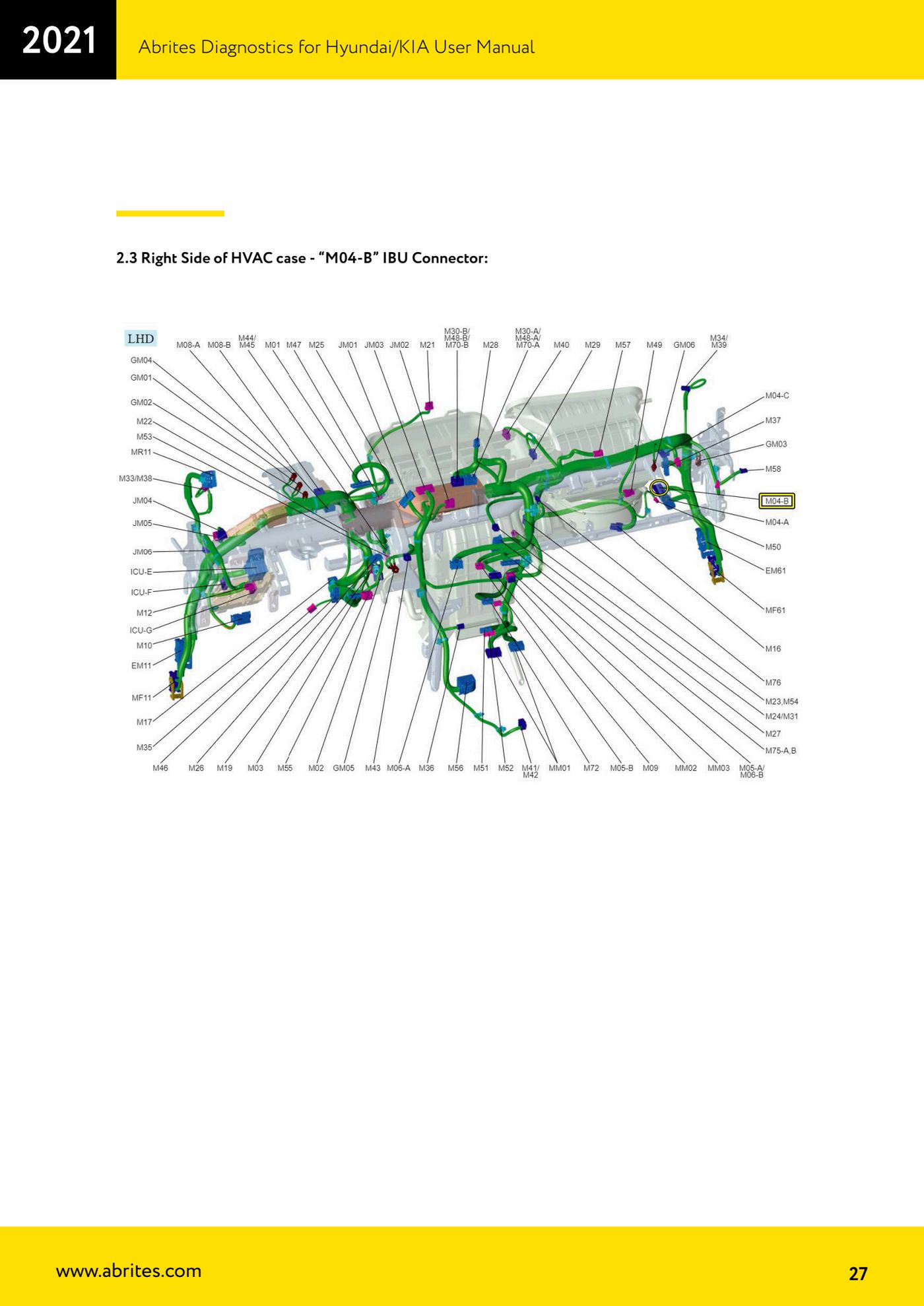

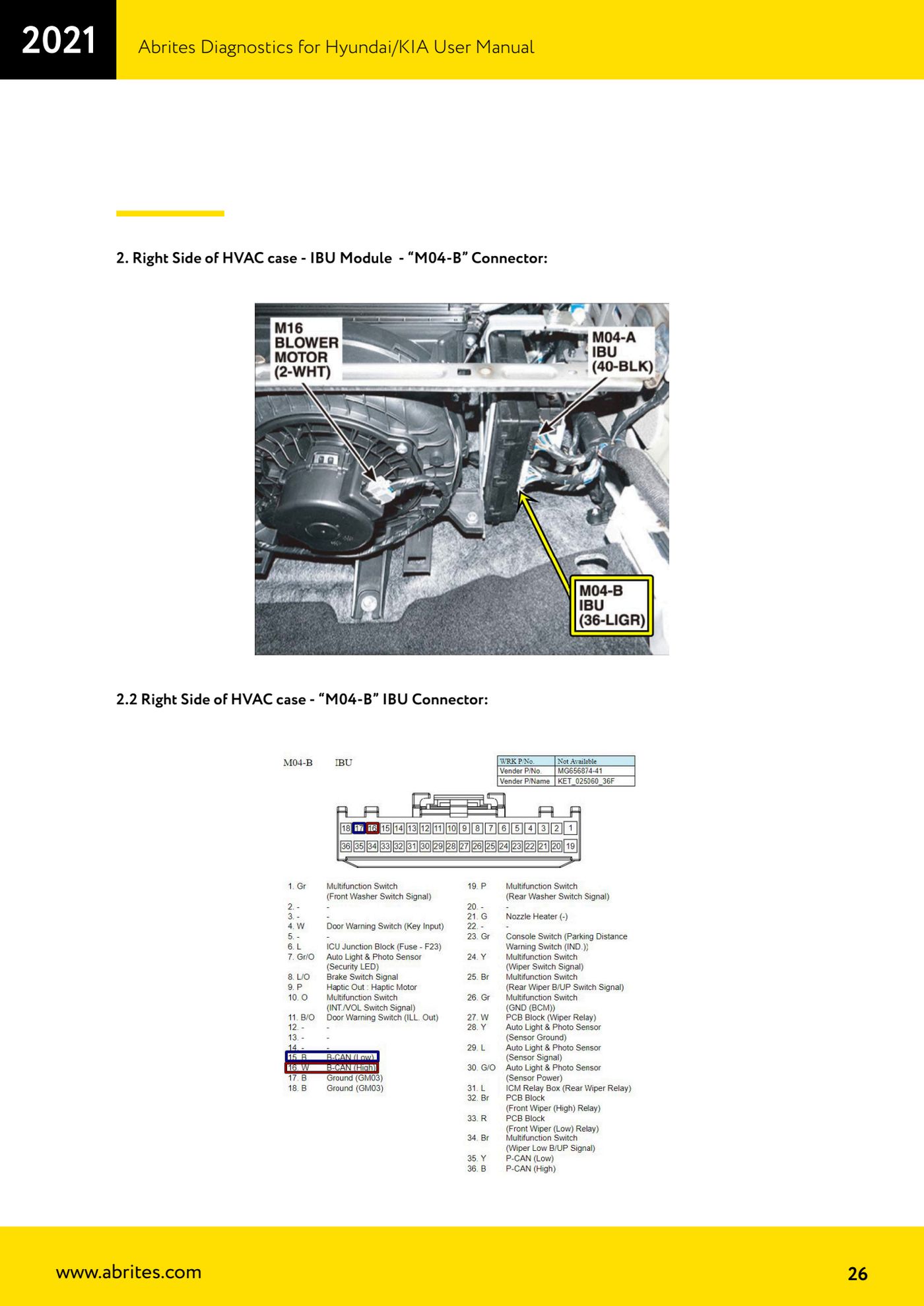

7. Точка 2 - дясната страна на кутията на HVAC, модул IBU: конектор "M04-B".

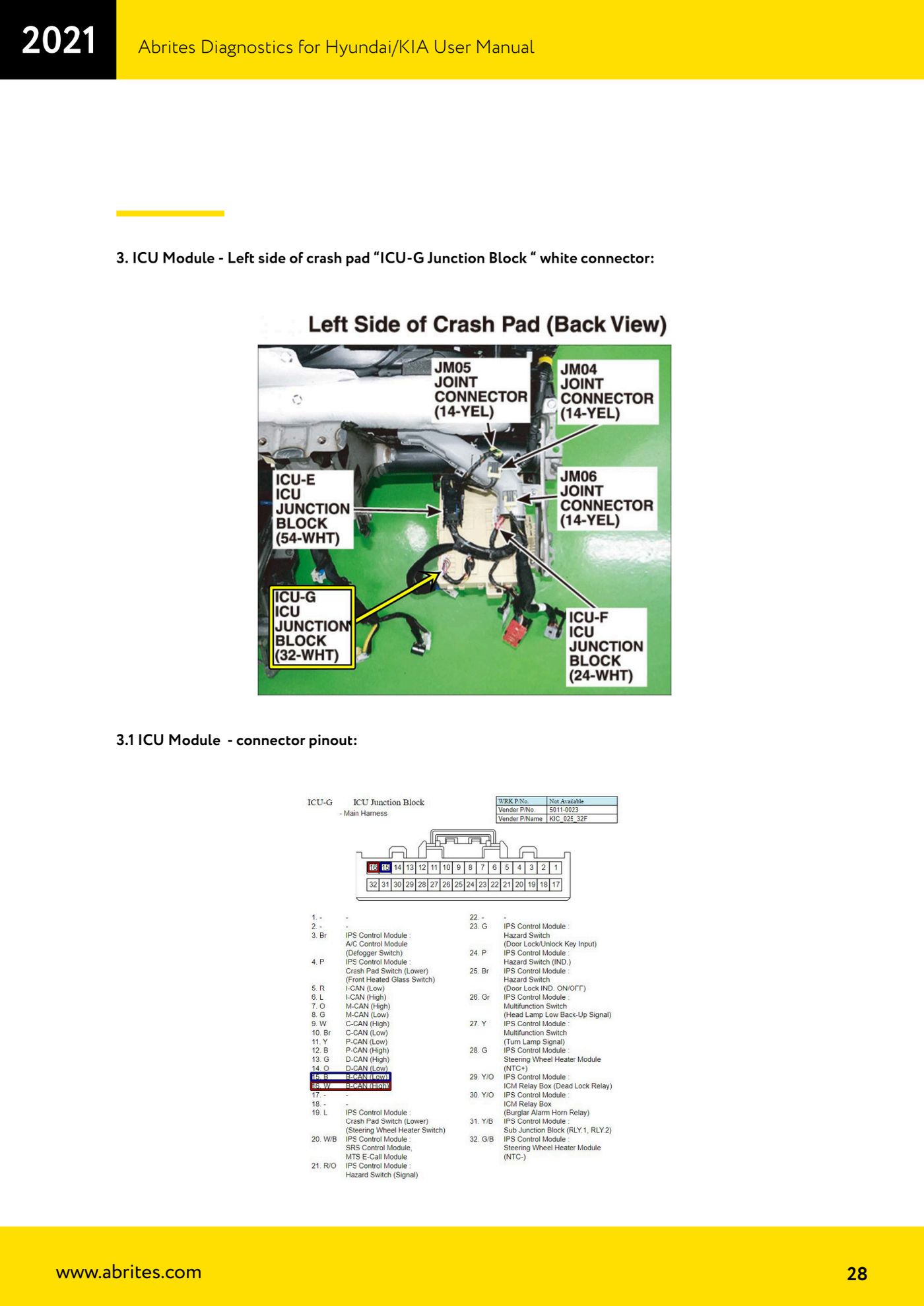

8. Точка 3 - модул ICU, лявата страна на таблото: белият конектор на "ICU-G Junction Block".

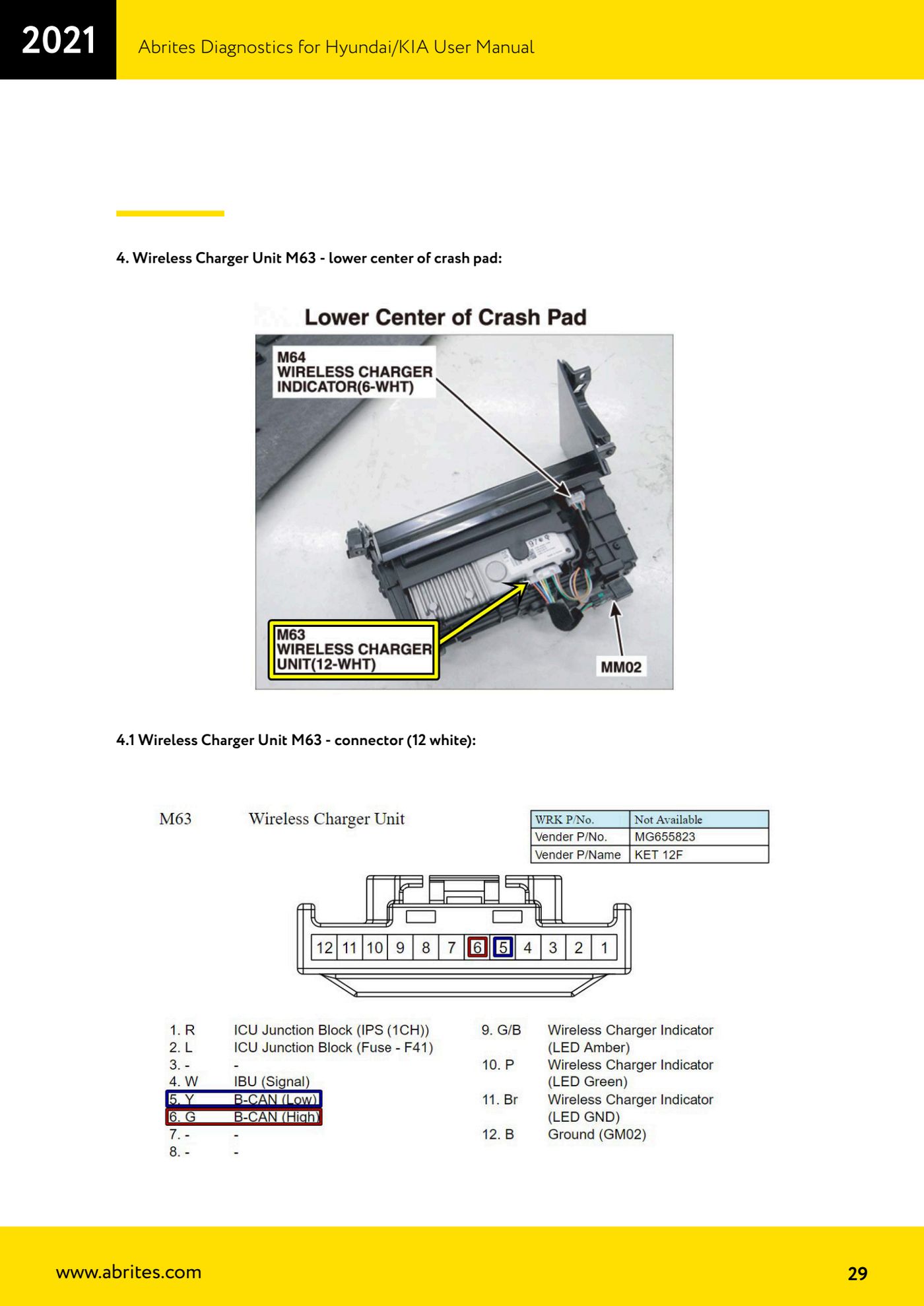

9. Точка 4 - модул Wireless Charger M63, в долната централна част на таблото: бял 12-пинов конектор.
10. След като си проверил свързването, остави OBD и needle pinch свързани заедно и продължи с необходимата процедура (четене на PIN, програмиране на ключове или неутрализиране на модули) от софтуера.

Екрани за справка
