Неутрализиране на ECU Hyundai/KIA на стенд без PIN (HK010): свързване със и без ZN051

Hyundai/Kia Интерфейс Нов Хардуер / Свързване Напреднало ⏱ 30-60 min 13 стъпки

Функцията HK010 неутрализира ECU на Hyundai/KIA със свързване на стенд, без да е нужен PIN code (PIN-ът ще потрябва само за адаптирането). Това е типичното решение за ECU втора употреба, купена от интернет, на която не се знае PIN-ът на колата на произход.

Необходими лицензи

  • HK010

Хардуер / кабели

  • AVDI
  • ZN051 DS Box
  • CB401
  • CB100 (cavo OBD)
  • DB25 male
  • alimentatore esterno 12V
  • key switch
⚠ ВниманиеФункцията работи с всички ECU С ИЗКЛЮЧЕНИЕ на тези с вграден имобилайзер: ако имобилайзерът е вграден в ECU, трябва да прочетеш PIN code и да използваш стандартното неутрализиране в автомобила. Ръководството предупреждава, че при работа на стенд (HK010) PIN не е нужен, но има рискове за блока. Софтуерът показва предупредителни съобщения, за да ти напомни да провериш връзките и къде да намериш схемите на свързване: спази ги, преди да подадеш напрежение. Изисква се лиценз HK010.

Процедура

  1. Провери дали лицензът HK010 е активен и че ECU, по която ще работиш, НЯМА вграден имобилайзер. Ако има, спри и използвай стандартното неутрализиране в автомобила, като първо прочетеш PIN code.
  2. Избери метода на свързване: с DS Box ZN051 или директно към ECU без DS Box (в софтуера е предвидена и опция за по-стария вариант на DS Box).
  3. СВЪРЗВАНЕ СЪС ZN051 DS BOX - жълтият проводник на CB401 (B+) към B+ на ECU.
  4. СВЪРЗВАНЕ СЪС ZN051 DS BOX - оранжевият проводник на CB401 (IGN) към IGN на ECU.
  5. СВЪРЗВАНЕ СЪС ZN051 DS BOX - черният проводник на CB401 (GND) към GND на ECU.
  6. СВЪРЗВАНЕ СЪС ZN051 DS BOX - букса K7 (зеленият проводник от комплекта ZN051) към K-Line на ECU (наричан още проводник за сигнала на данните / Data signal cable).
  7. СВЪРЗВАНЕ БЕЗ ZN051 - 12V от външното захранване към B+ на ECU и също към AVDI: pin 17 на DB25 (мъжки) или pin 16 на OBD кабела CB100.
  8. СВЪРЗВАНЕ БЕЗ ZN051 - 12V от външното захранване към IGN на ECU през key switch: ключовият прекъсвач се поставя между захранването 12V и pin IGN на ECU (key switch, или lock switch, е прекъсвач, задействан с ключ, използван там, където достъпът до функциите на прекъсвача трябва да е ограничен).
  9. СВЪРЗВАНЕ БЕЗ ZN051 - GND от външното захранване към GND на ECU и към GND на AVDI: pin 5 на DB25 (мъжки) или pin 6 на OBD кабела CB100.
  10. СВЪРЗВАНЕ БЕЗ ZN051 - K-Line на AVDI (PIN 7) към K-Line на ECU (Data signal cable).
  11. Провери отново всички връзки, следвайки предупредителните съобщения на софтуера и посочените схеми на свързване, след което подай захранване на стенда.
  12. Стартирай функцията за неутрализиране на ECU на стенд (HK010) от софтуера и следвай процедурата до завършване.
  13. Монтирай неутрализираната ECU на автомобила получател и извърши адаптирането: на този етап PIN code на автомобила все пак е необходим.

Екрани за справка

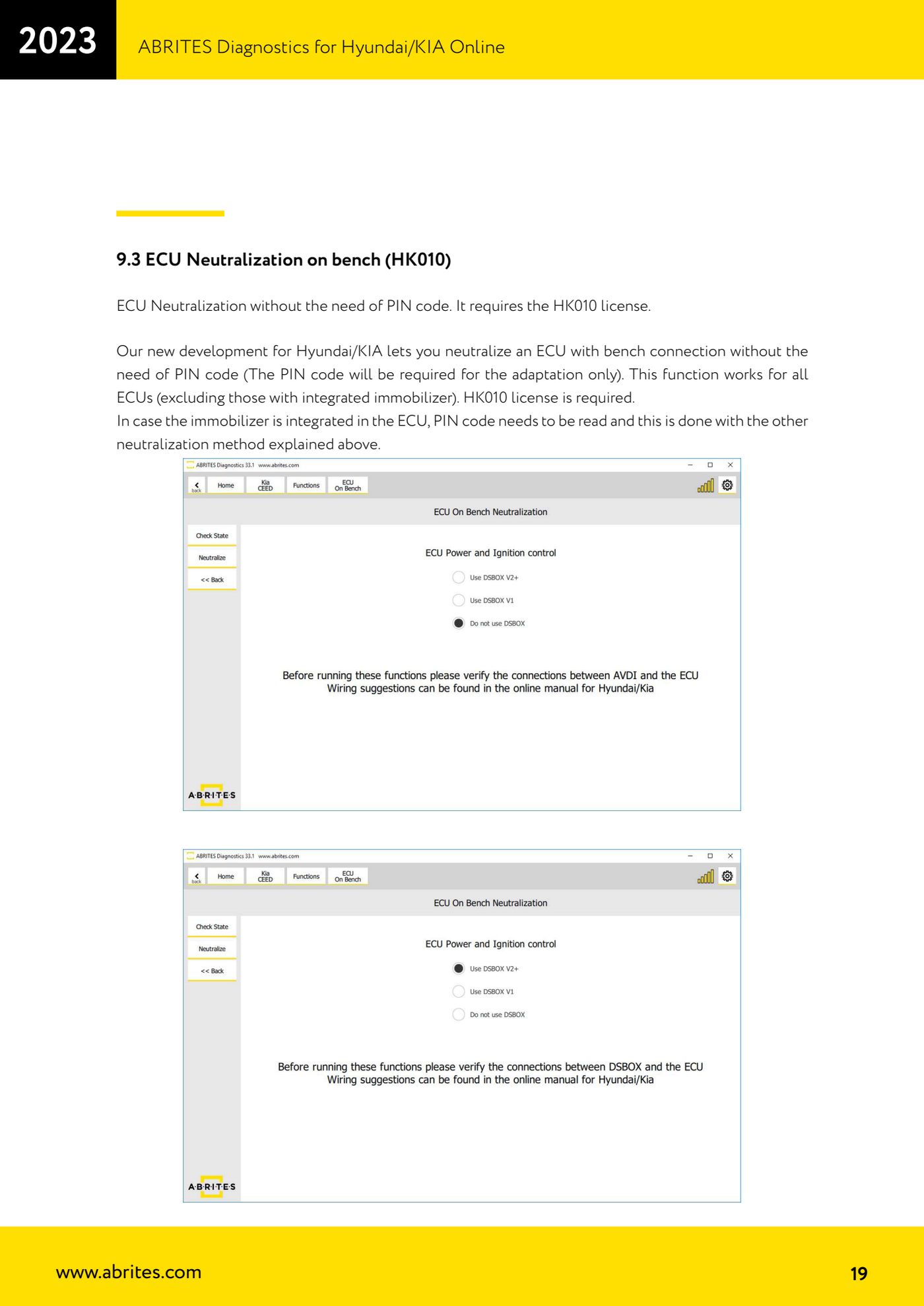

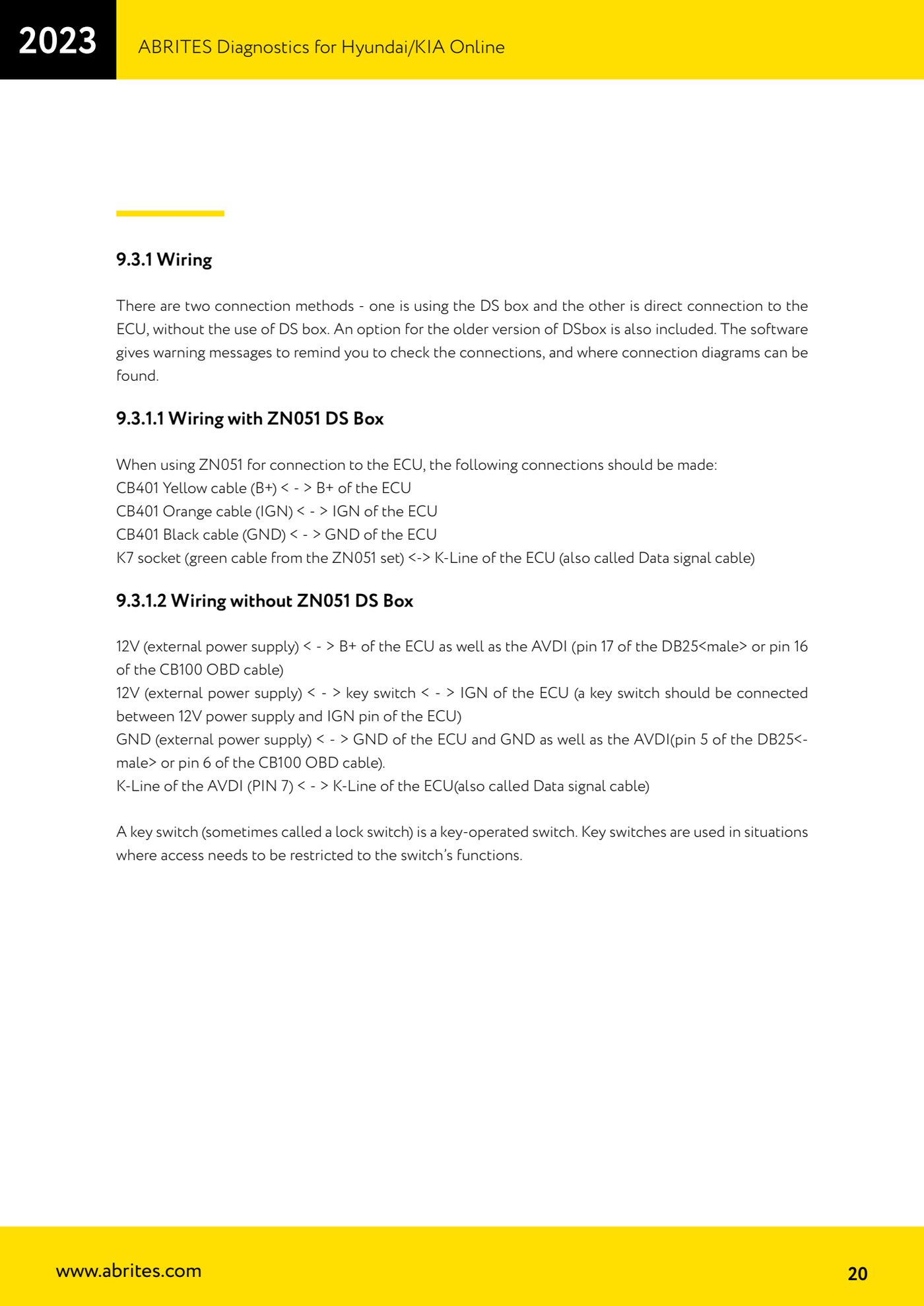

Неутрализиране на ECU Hyundai/KIA на стенд без PIN (HK010): свързване със и без ZN051 — 1Неутрализиране на ECU Hyundai/KIA на стенд без PIN (HK010): свързване със и без ZN051 — 2
Източник: Manuale Hyundai/KIA Online, cap. 9.3-9.3.1 (p.19-20) · ⏱ ориентировъчно време 30-60 min
