Il ZN065 e il convertitore di tensione PWM: si usa solo nei casi in cui la lettura di una centralina a banco richiede che i PWM siano alimentati a 5V invece dei consueti 3,3V.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • ZN065
  • ZN051
⚠ AttenzioneIl ZN065 e compatibile ESCLUSIVAMENTE con la DS Box versione 2.3. Non usarlo con altre versioni della Distribution Box e non montarlo quando la procedura non richiede espressamente i 5V sui PWM.

Procedura

  1. Verifica la versione della tua Distribution Box: il ZN065 funziona solo con la DS Box v. 2.3.
  2. Verifica che la procedura di lettura della centralina a banco richieda i PWM a 5V; se lavora con i normali 3,3V non montare il convertitore.
  3. Inserisci il ZN065 - PWM voltage converter nella catena di collegamento fra DS Box e centralina.
  4. Alimenta il banco e lancia la lettura dal software Abrites.
  5. A fine lavoro rimuovi il convertitore, cosi da tornare alla configurazione standard a 3,3V per i lavori successivi.

Schermate di riferimento

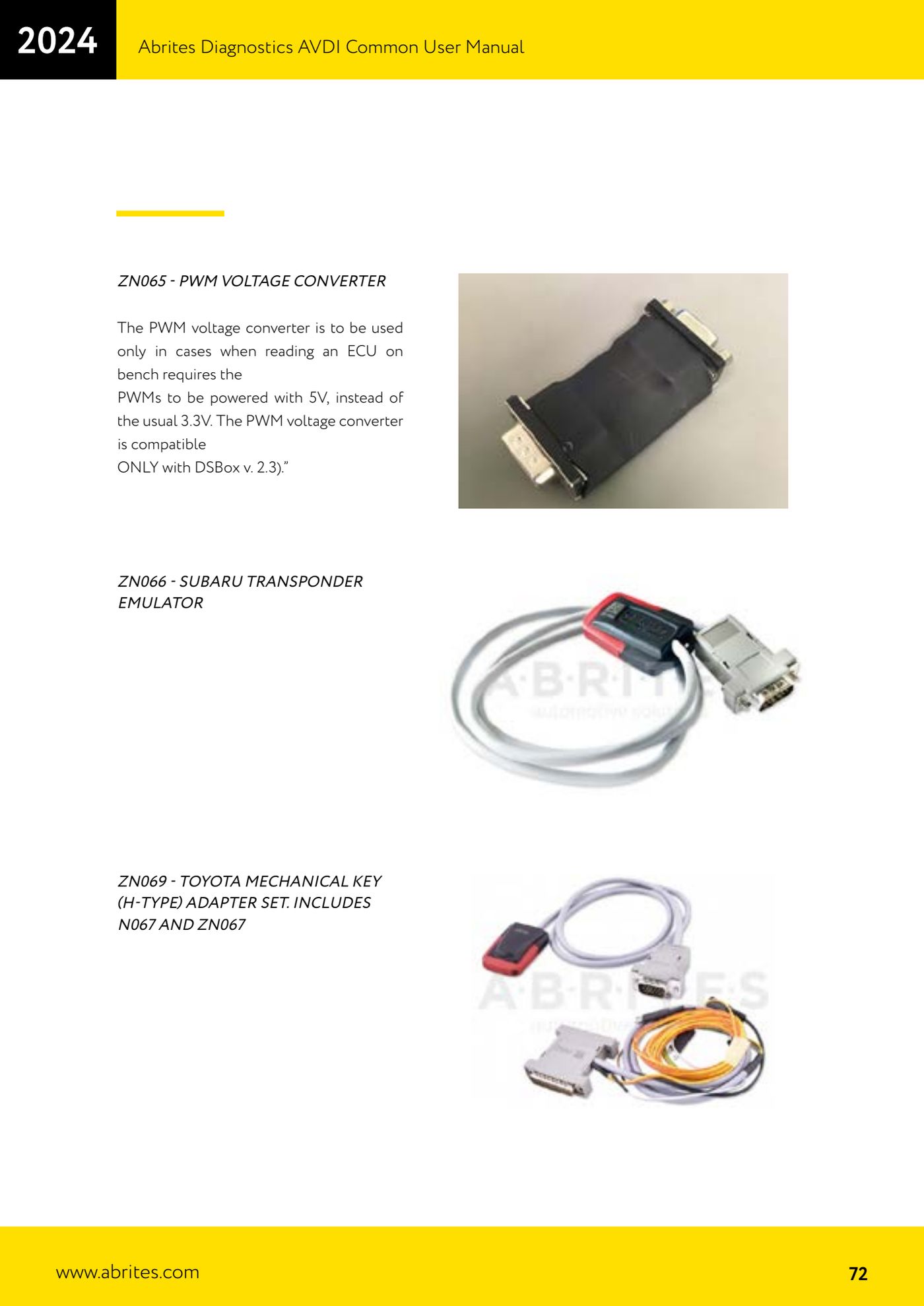

ZN065 PWM voltage converter: alimentare i PWM a 5V nella lettura ECU a banco — 1
Fonte: Manuale AVDI - manuale comune, parte 2 di 2, cap. ZN065 PWM voltage converter (p.72) · ⏱ tempo indicativo 10 min
