Renault EDC17: lettura in boot mode di flash e configuration data

Le centraline EDC17 si possono leggere in boot mode: si acquisiscono flash e configuration data, che possono essere salvati su file e riutilizzati in seguito, anche per essere trasferiti e aggiornati su altre centraline. E' la strada da usare quando il lavoro via diagnosi non e' sufficiente.

Procedura

1. Prepara il collegamento in boot mode alla EDC17: i collegamenti di pinout sono analoghi a quelli usati nella Abrites diagnostics for VAG per le EDC17.
2. Smonta la centralina o accedi ai punti boot secondo il cablaggio, alimenta la centralina al banco e collega l'AVDI.
3. Apri nel software la funzione EDC17 boot mode reading.
4. Leggi la flash e i configuration data della centralina.
5. Salva entrambi su file: sono la base per qualsiasi lavoro successivo e il tuo backup.
6. Se devi trasferire i dati su un'altra centralina, usa i file salvati per l'aggiornamento della ECU di destinazione.
7. Al termine ricollega la centralina in vettura e verifica il funzionamento con la diagnosi.

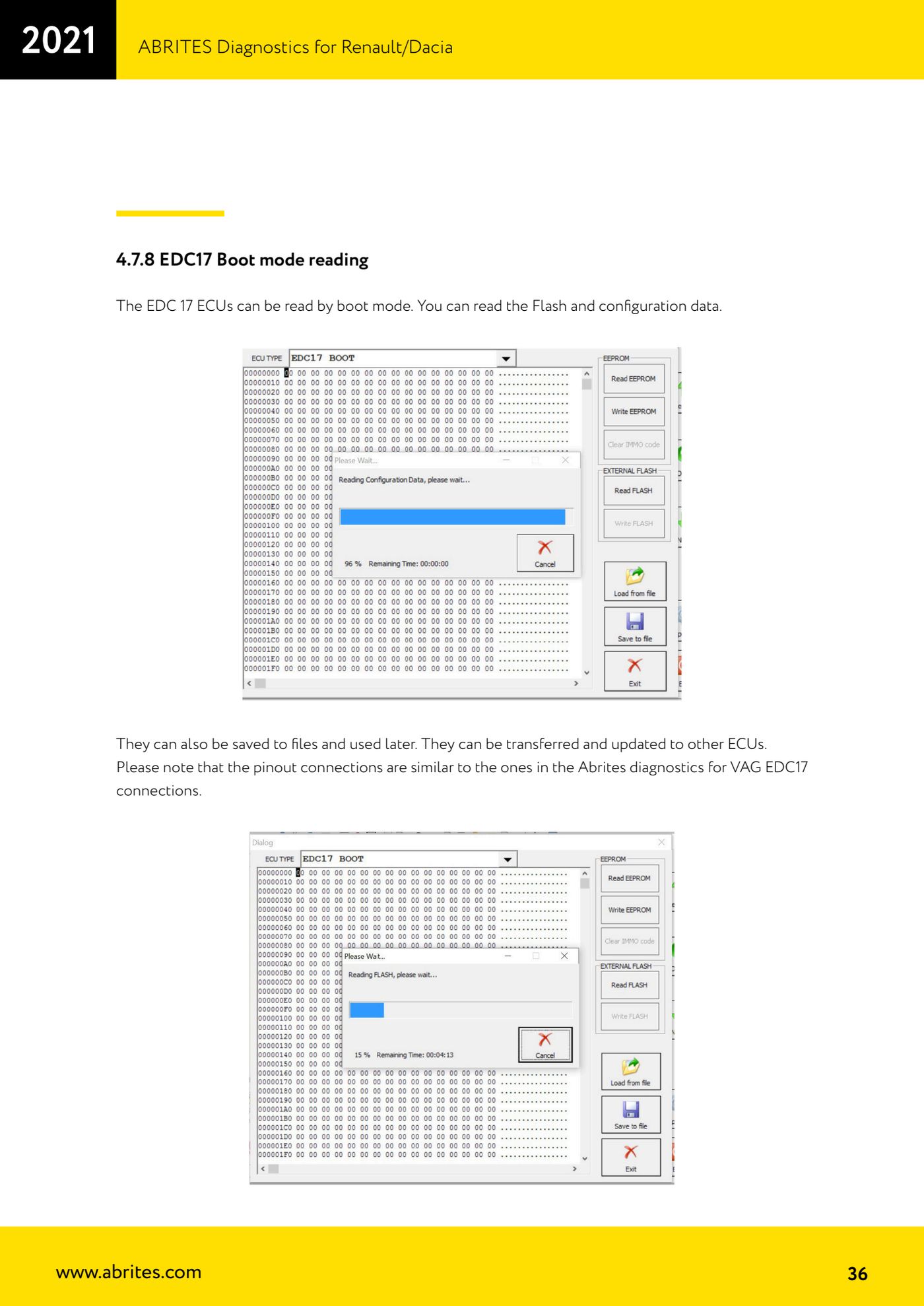

Schermate di riferimento
