Chiavi perse (All Keys Lost) Clio V, Captur II, Zoe, Arkana, Megane IV Ph2, Talisman Ph2: PIN da dump HFM/BCM con ZN085

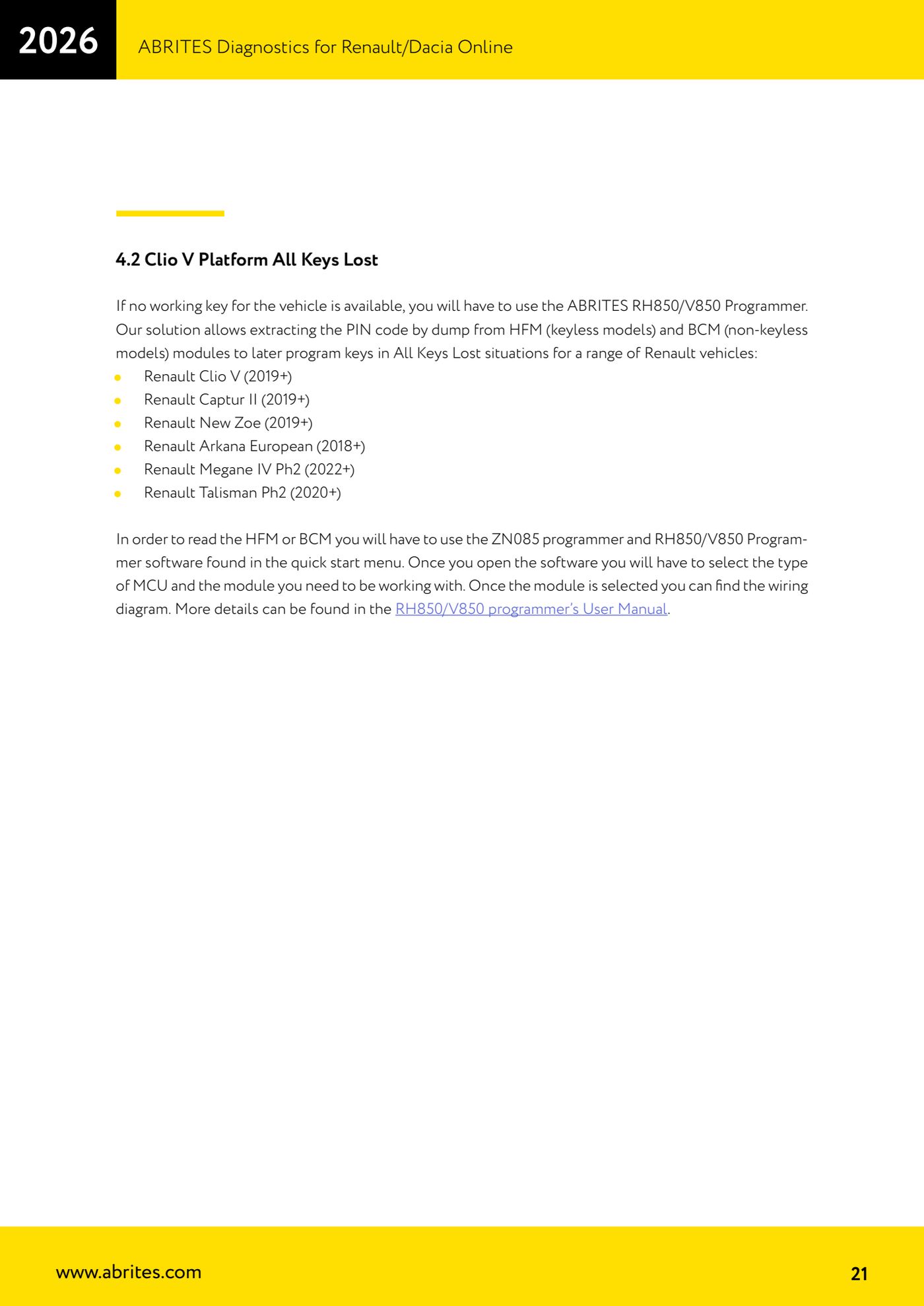

Quando non c'e' nessuna chiave funzionante sulla piattaforma Clio V e derivate, il PIN si estrae leggendo in dump il modulo HFM (versioni keyless) o BCM (versioni non keyless) con il programmatore RH850/V850. Con quel PIN si programmano poi le chiavi nuove.

Procedura

1. Verifica che il veicolo rientri tra i modelli supportati: Renault Clio V (2019+), Renault Captur II (2019+), Renault New Zoe (2019+), Renault Arkana europea (2018+), Renault Megane IV Ph2 (2022+), Renault Talisman Ph2 (2020+).
2. Individua il modulo da leggere in base all'allestimento: su modelli keyless si legge l'HFM, sui modelli non keyless si legge il BCM.
3. Smonta il modulo e preparalo per la lettura in dump con il programmatore ZN085.
4. Apri dal Quick Start Menu il software "RH850/V850 Programmer".
5. Nel software seleziona il tipo di MCU e il modulo su cui devi lavorare.
6. Una volta selezionato il modulo, il software mostra lo schema di collegamento: rispettalo esattamente per il cablaggio verso lo ZN085. I dettagli completi sono nel manuale utente del programmatore RH850/V850.
7. Esegui la lettura del dump e salva il file sul PC.
8. Estrai il PIN code dal dump con la soluzione Abrites e annotalo.
9. Rimonta il modulo sul veicolo e programma le nuove chiavi con il PIN ottenuto, usando la funzione "Key Learning" e il PROTAG.
10. Prova ogni chiave programmata in avviamento e sui comandi di apertura/chiusura.

Schermate di riferimento
