Chiave aggiuntiva Clio V, Captur II e New Zoe: collegamenti CAN diretti a UPC, HFM e BCM (UCH)

Renault/Dacia Interfaccia Nuova Chiavi / Immo Avanzata ⏱ 45-90 min 11 passi

Programmazione di una chiave aggiuntiva sulla piattaforma Clio V (Clio V, Captur II, New Zoe): oltre all'OBDII serve un collegamento diretto al CAN interno della vettura, che si puo' prendere in tre punti diversi (UPC, HFM o BCM/UCH). Serve almeno una chiave funzionante.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • PROTAG
  • CB012
  • CB021
  • CB101
  • CB106
⚠ AttenzioneLa procedura richiede una chiave funzionante: senza nessuna chiave devi passare alla procedura All Keys Lost via RH850/V850. La nuova generazione di UCH (SWEET 400) NON si aggancia sul connettore grigio DS1: richiede il collegamento CB012 con gli aghi sui pin 2 e 3 del connettore verde DS3.

Procedura

  1. Verifica il modello: la funzione copre Renault Clio V, Renault Captur II e Renault New Zoe. Assicurati di avere una chiave funzionante del veicolo.

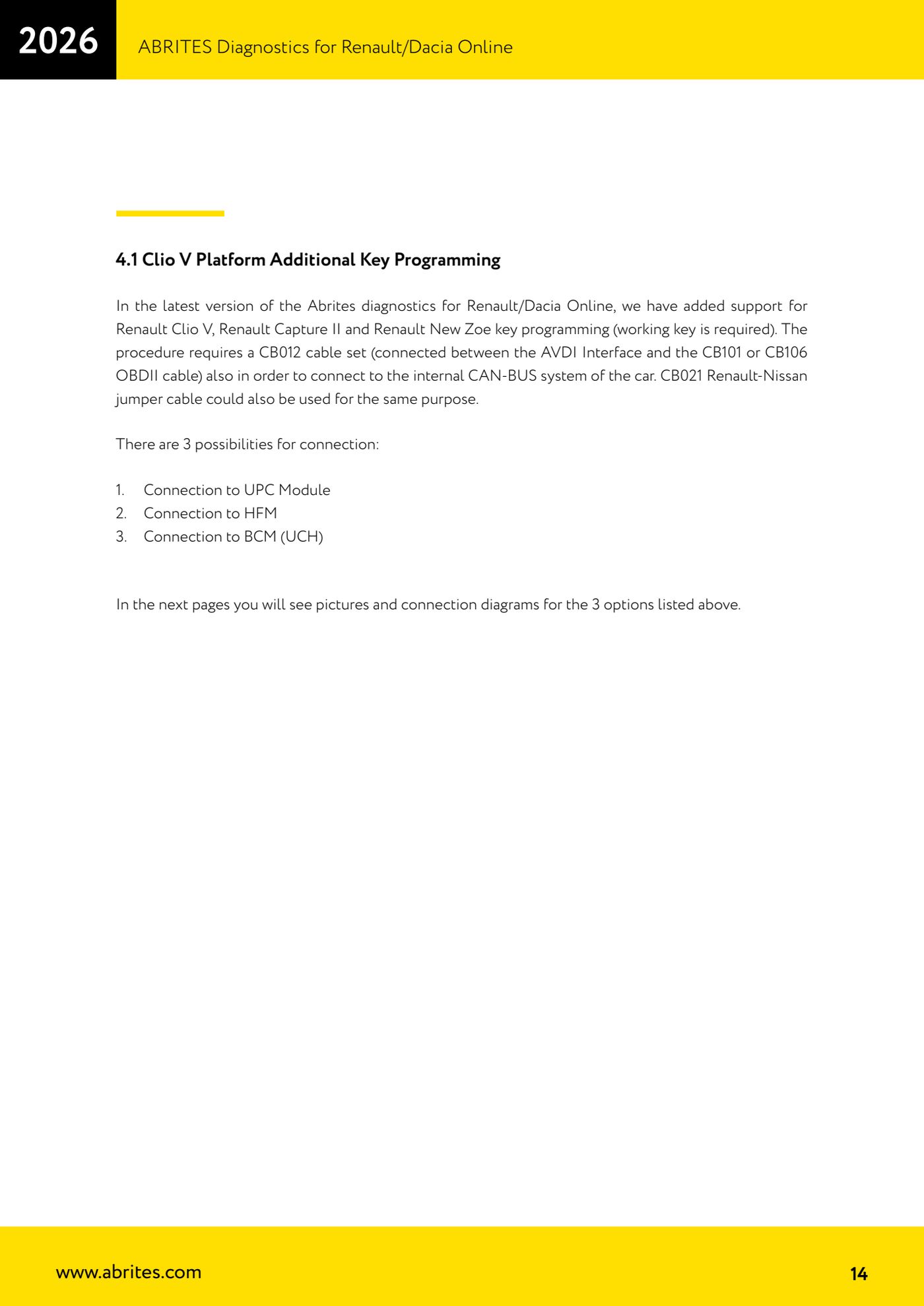

  2. Prepara il collegamento: il set cavi CB012 va collegato tra l'interfaccia AVDI e il cavo OBDII CB101 o CB106, per raggiungere il CAN-BUS interno dell'auto. In alternativa puoi usare il cavo jumper Renault-Nissan CB021 per lo stesso scopo.
  3. Scegli uno dei tre punti di collegamento: modulo UPC, modulo HFM, oppure BCM (UCH).

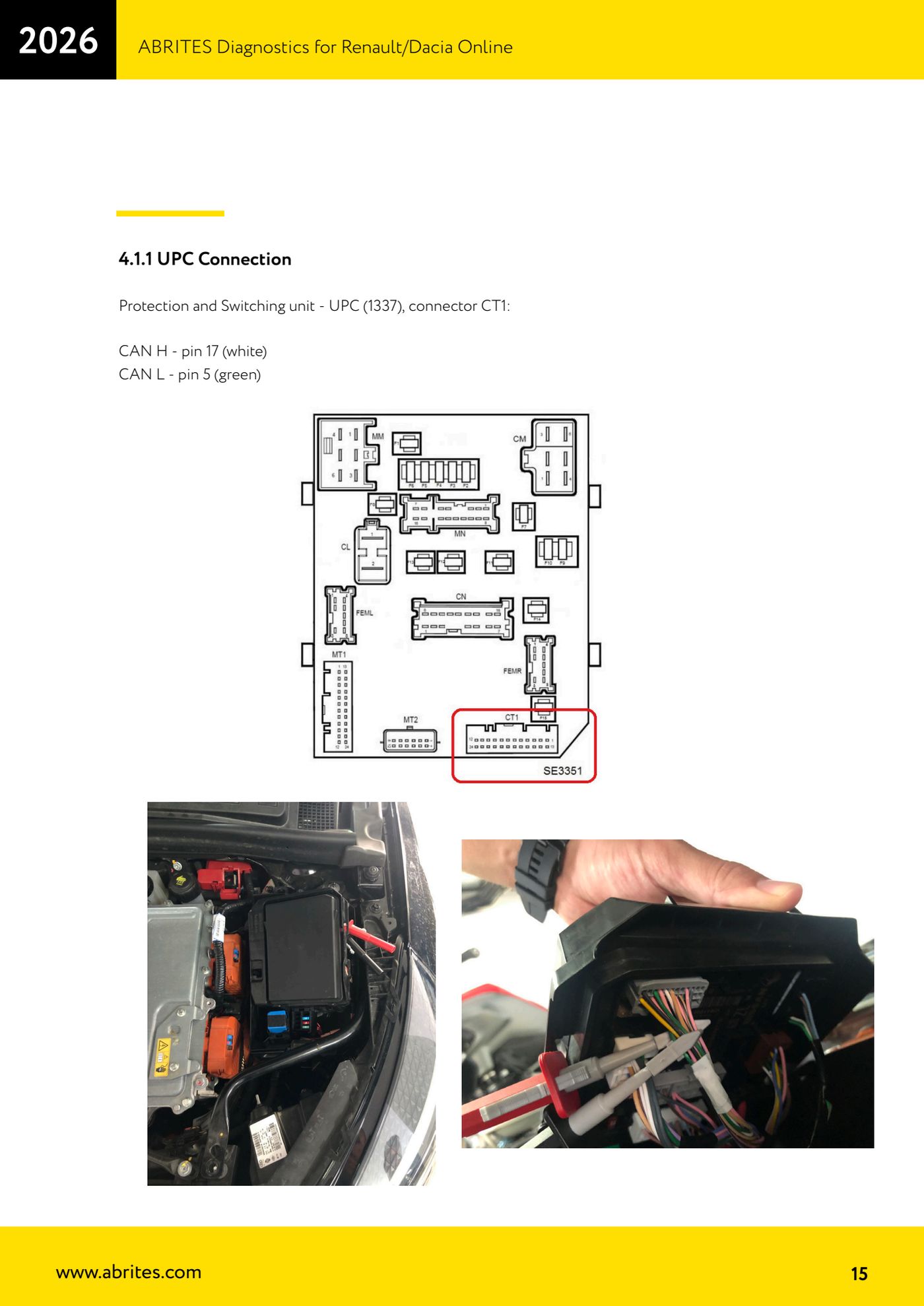

  4. Collegamento a UPC (unita' di protezione e commutazione, cod. 1337), connettore CT1: CAN H sul pin 17 (filo bianco), CAN L sul pin 5 (filo verde).

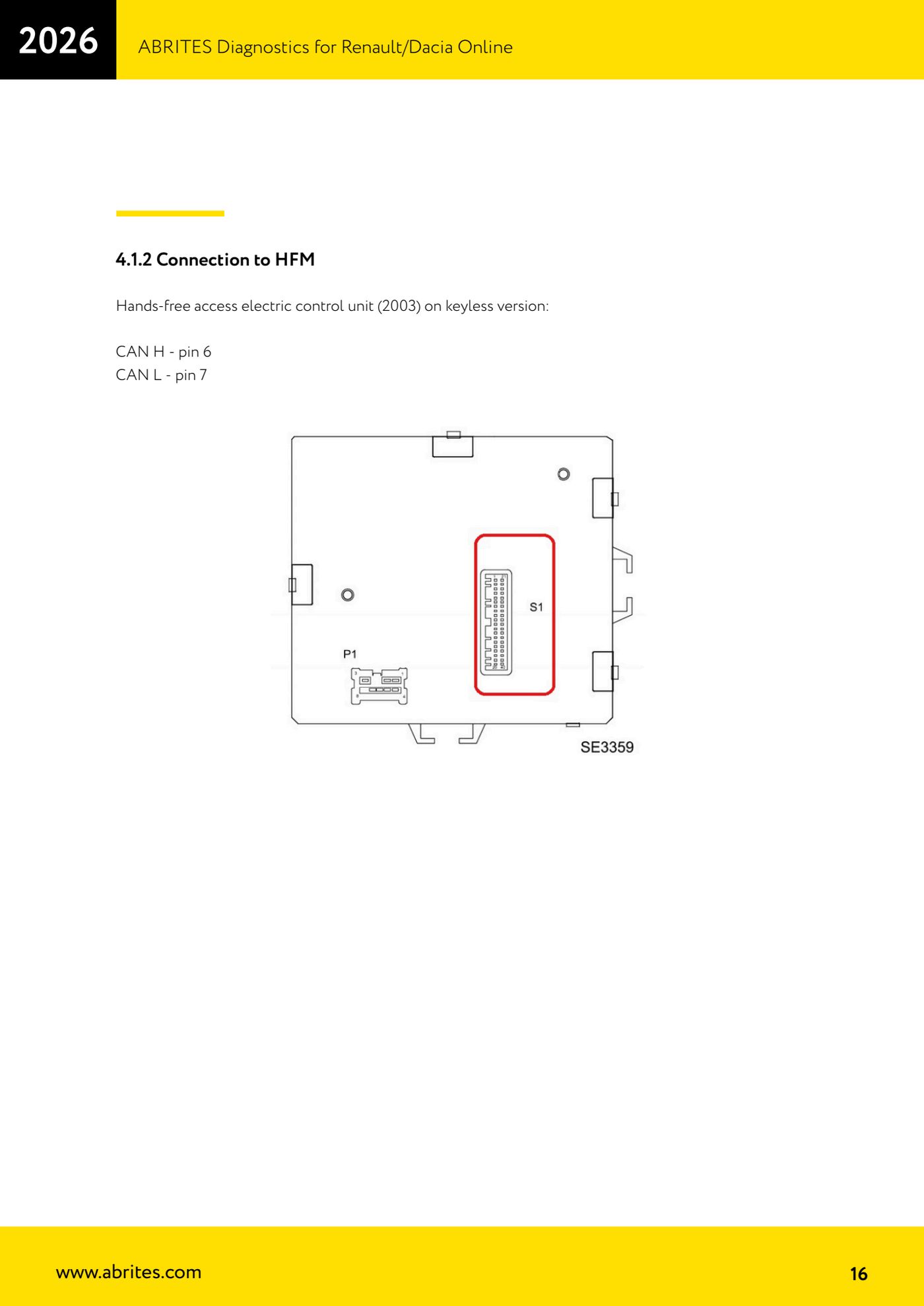

  5. Collegamento a HFM (centralina accesso mani libere, cod. 2003, solo versioni keyless): CAN H sul pin 6, CAN L sul pin 7.

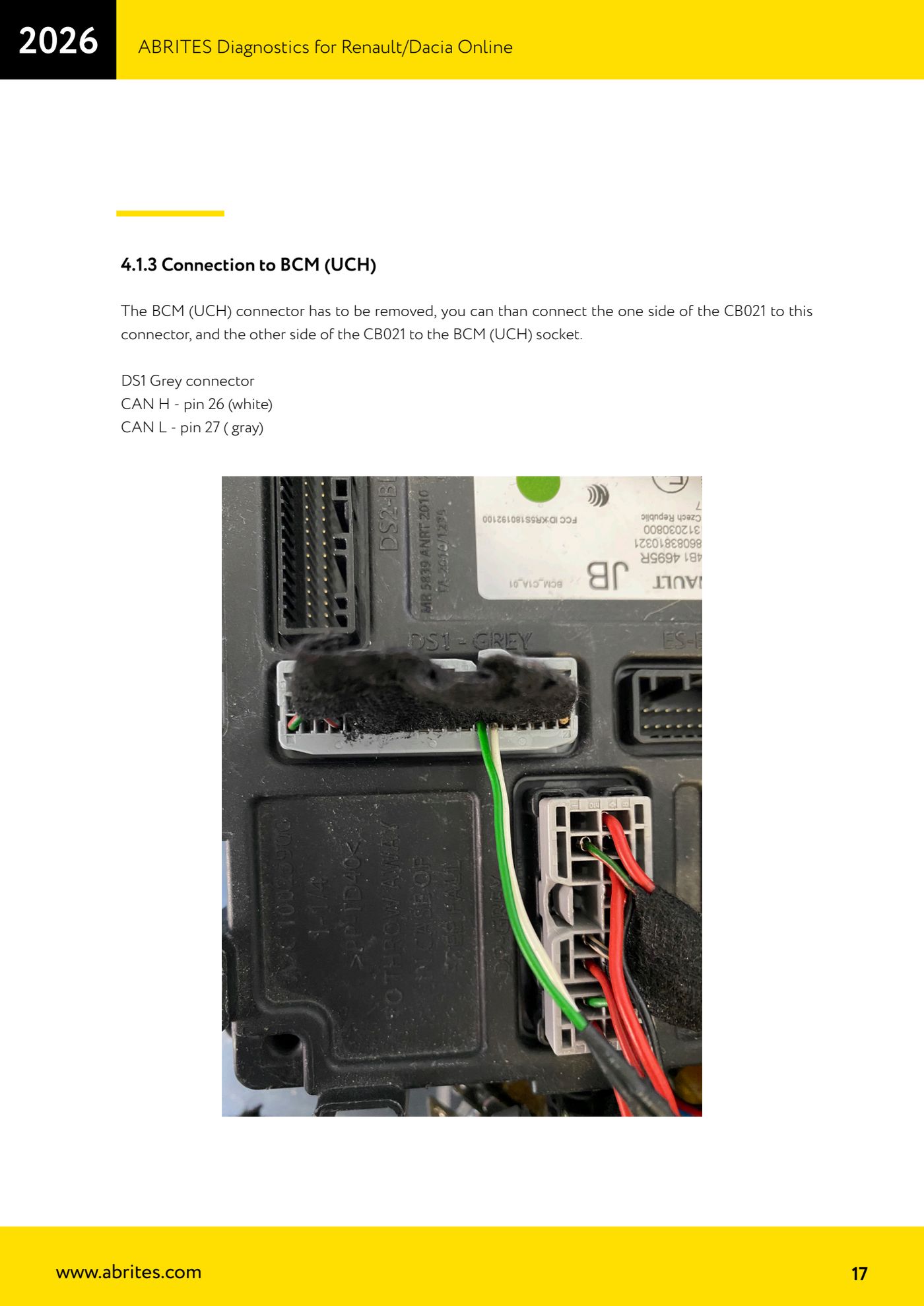

  6. Collegamento a BCM (UCH): stacca il connettore del BCM (UCH), innesta un capo del CB021 su quel connettore e l'altro capo del CB021 nella presa del BCM (UCH). Sul connettore grigio DS1: CAN H sul pin 26 (filo bianco), CAN L sul pin 27 (filo grigio).

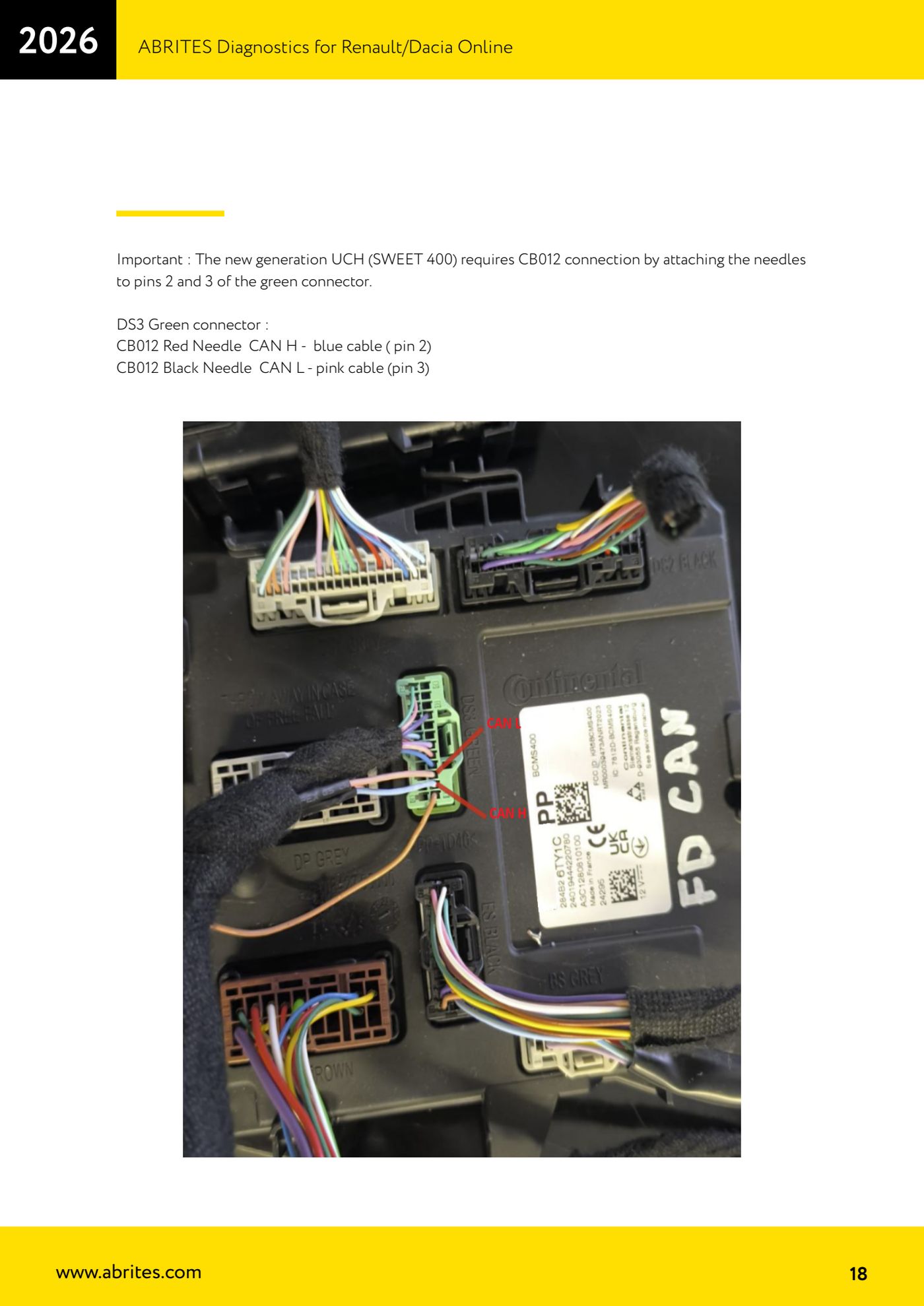

  7. Se il veicolo monta l'UCH di nuova generazione (SWEET 400), usa invece il CB012 sul connettore verde DS3: ago rosso del CB012 su CAN H, filo blu, pin 2; ago nero del CB012 su CAN L, filo rosa, pin 3.

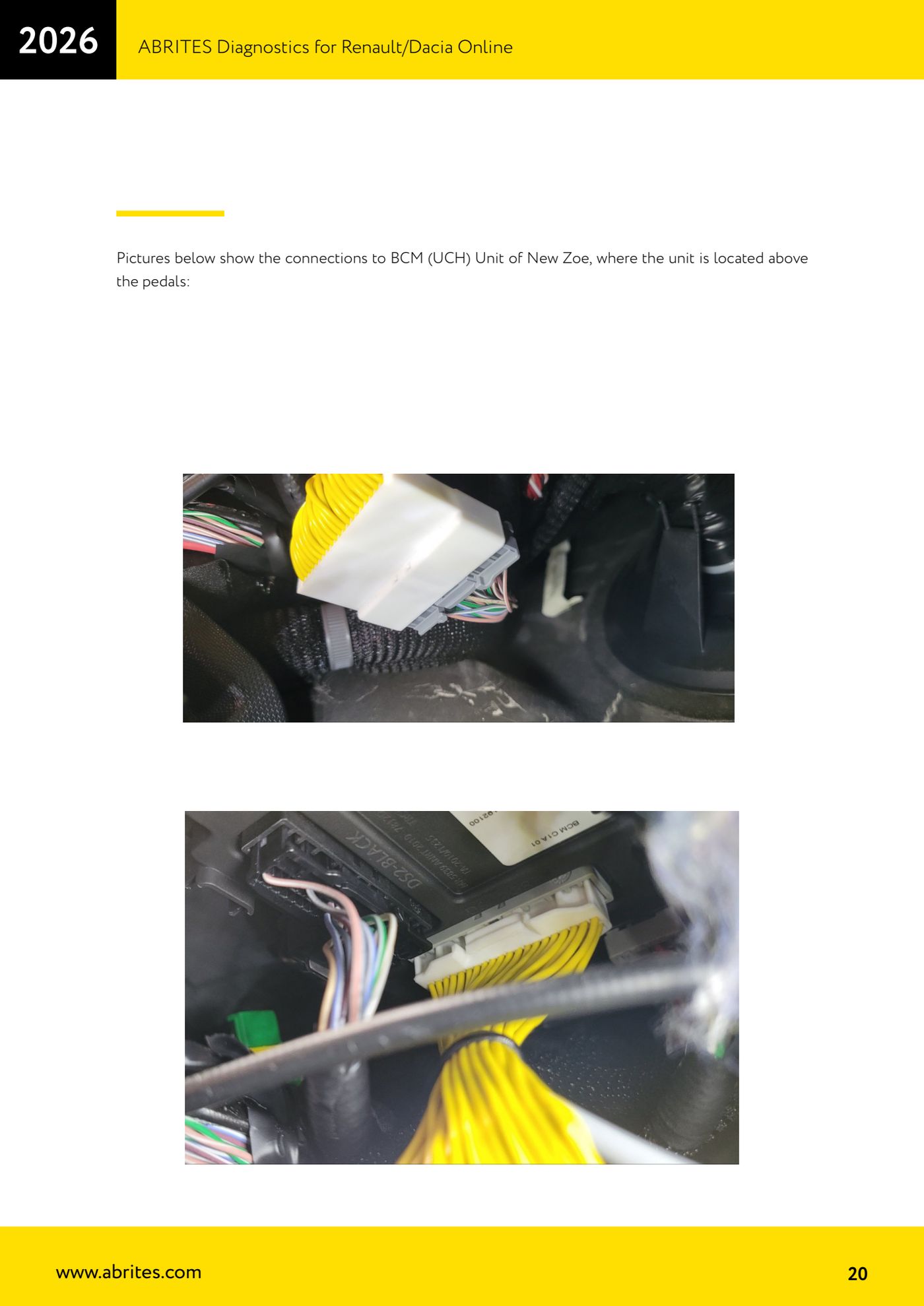

  8. Per trovare fisicamente il modulo: sulla Clio V il BCM (UCH) si trova sul lato sinistro della plancia, vicino al volante; sulla New Zoe si trova sopra la pedaliera.
  9. Con AVDI collegato all'OBDII e il CAN diretto agganciato, apri il software Renault/Dacia Online, entra in "Key Learning" e leggi il PIN CODE, salvandolo con tasto destro > "COPY".
  10. Collega il PROTAG, prepara la nuova chiave/card e completa l'apprendimento seguendo le indicazioni a schermo.
  11. Rimuovi i collegamenti diretti, rimonta il connettore originale del modulo e prova tutte le chiavi (vecchie e nuova) in avviamento.

Schermate di riferimento

Chiave aggiuntiva Clio V, Captur II e New Zoe: collegamenti CAN diretti a UPC, HFM e BCM (UCH) — 1Chiave aggiuntiva Clio V, Captur II e New Zoe: collegamenti CAN diretti a UPC, HFM e BCM (UCH) — 2Chiave aggiuntiva Clio V, Captur II e New Zoe: collegamenti CAN diretti a UPC, HFM e BCM (UCH) — 3Chiave aggiuntiva Clio V, Captur II e New Zoe: collegamenti CAN diretti a UPC, HFM e BCM (UCH) — 4Chiave aggiuntiva Clio V, Captur II e New Zoe: collegamenti CAN diretti a UPC, HFM e BCM (UCH) — 5Chiave aggiuntiva Clio V, Captur II e New Zoe: collegamenti CAN diretti a UPC, HFM e BCM (UCH) — 6
Fonte: Manuale Renault/Dacia Online, cap. 4.1-4.1.3 (p.14-20) · ⏱ tempo indicativo 45-90 min
