ZN051 Distribution Box: contenuto del set e uso delle porte

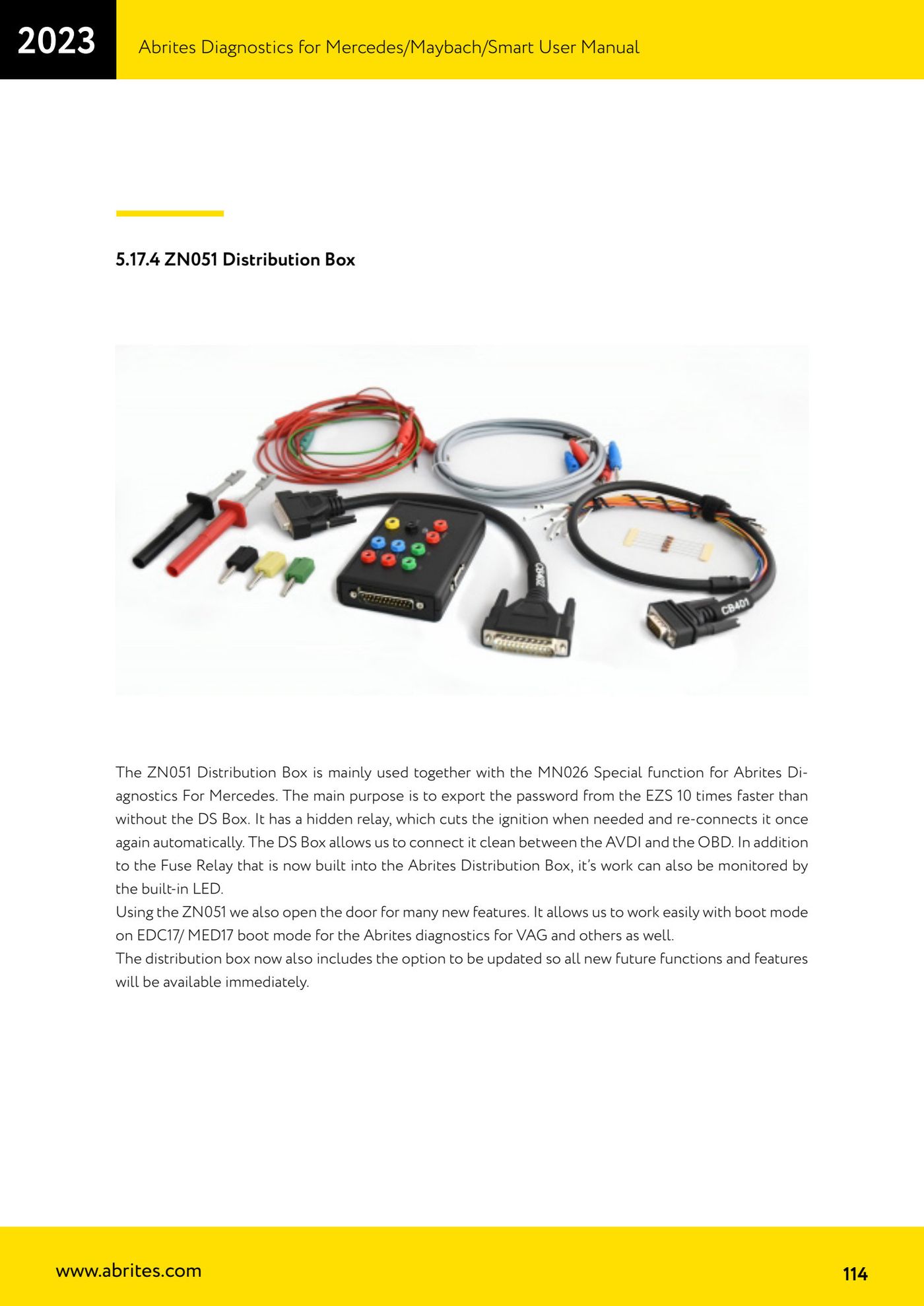

La ZN051 Distribution Box si usa soprattutto con la special function MN026: permette di esportare la password dall'EZS fino a 10 volte piu' velocemente e si inserisce in modo pulito tra AVDI e presa OBD.

Procedura

1. Inserisci la DS Box tra l'AVDI e la presa OBD del veicolo; il rele' nascosto stacca l'accensione quando serve e la ricollega automaticamente, e il LED integrato permette di monitorarne il funzionamento.

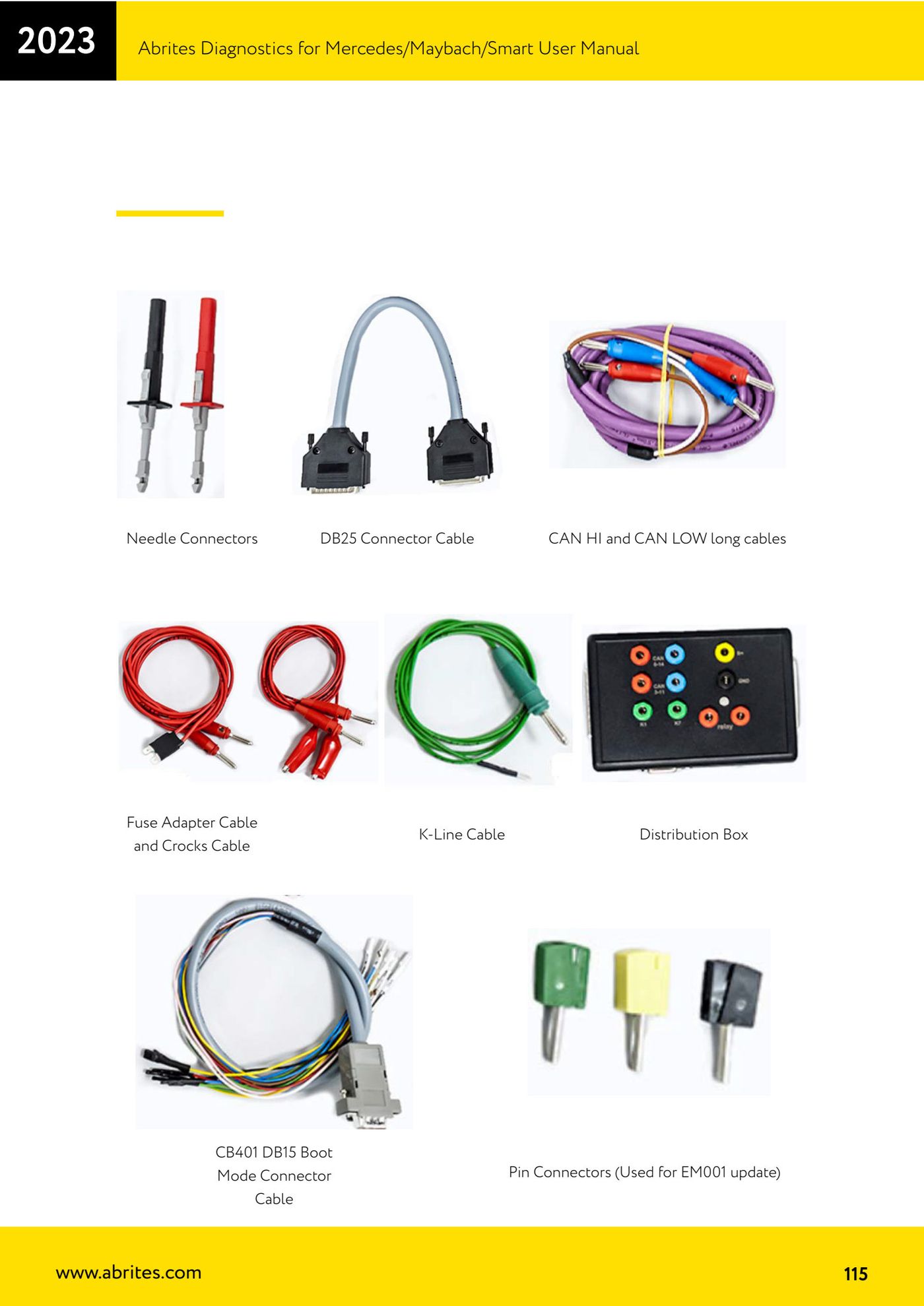

2. Identifica il contenuto del set: Needle Connectors, Fuse Adapter Cable e Crocks Cable, cavo CB401 DB15 Boot Mode Connector, cavo DB25 Connector, cavo K-Line, cavi lunghi CAN HI e CAN LOW, Distribution Box e Pin Connectors (questi ultimi si usano per l'aggiornamento dell'EM001).

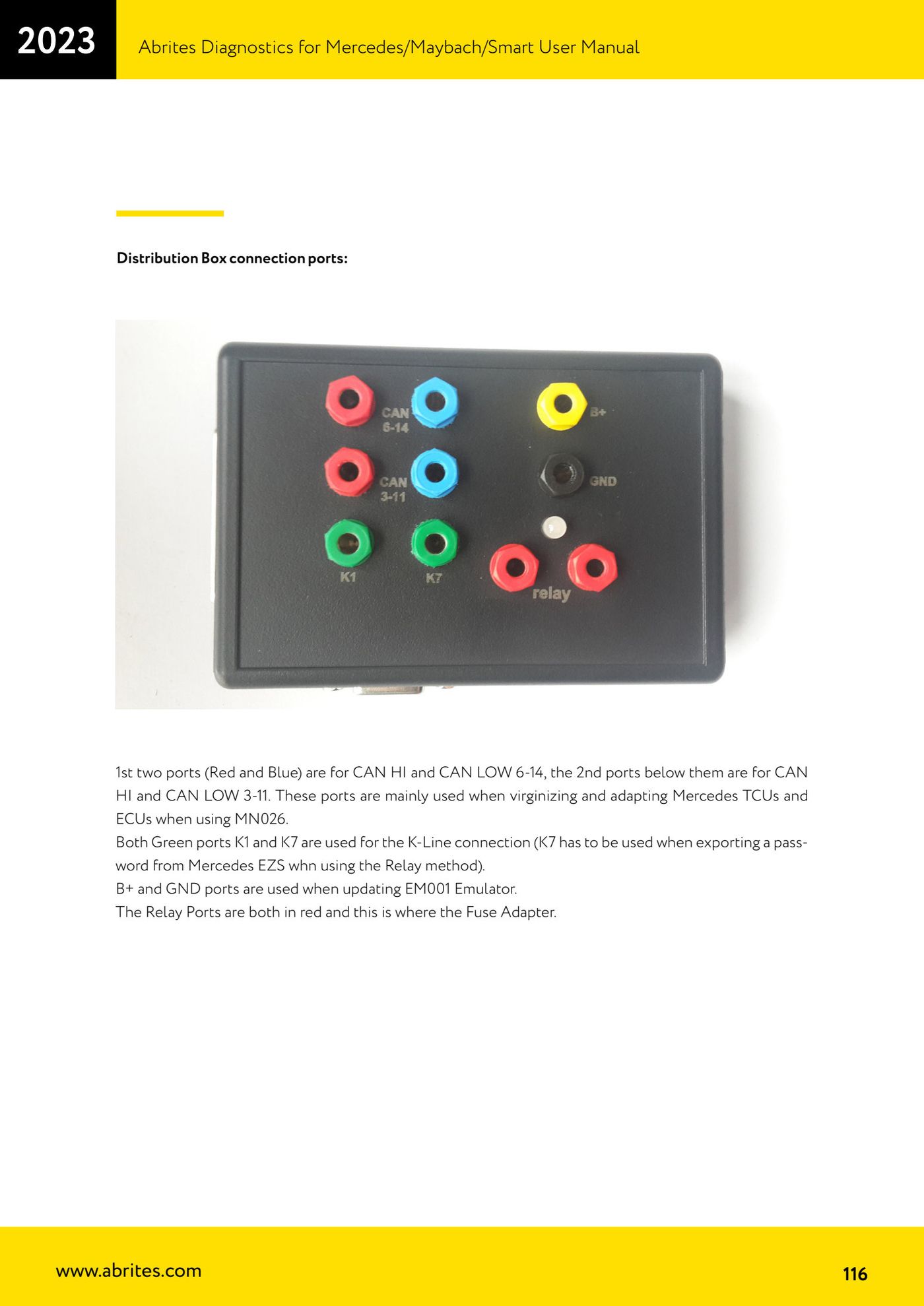

3. Usa le prime due porte (rossa e blu) per CAN HI e CAN LOW 6-14 e le due porte sottostanti per CAN HI e CAN LOW 3-11: servono principalmente per virginizzare e adattare TCU ed ECU Mercedes con MN026.
4. Usa le porte verdi K1 e K7 per la connessione K-Line; K7 va usata quando si esporta la password dall'EZS Mercedes con il metodo a rele'.
5. Usa le porte B+ e GND per l'aggiornamento dell'emulatore EM001.
6. Collega il Fuse Adapter alle porte del rele' (entrambe in rosso).
7. Ricorda che la Distribution Box e' aggiornabile, cosi' da avere subito a disposizione le funzioni future; con la ZN051 si lavora facilmente anche in boot mode su EDC17/MED17 con Abrites Diagnostics for VAG.
