VGS4-500-NAG2 (Type 2): lettura dati FBS4, stato virgin e personalizzazione della TCU 7G-Tronic

Ciclo completo su centraline cambio 7G-Tronic di seconda generazione VGS4-500 NAG2 (Type 2): come leggere e salvare i dati FBS4, come riportare a virgin un'unita' di recupero e come personalizzarla sulla vettura.

Procedura

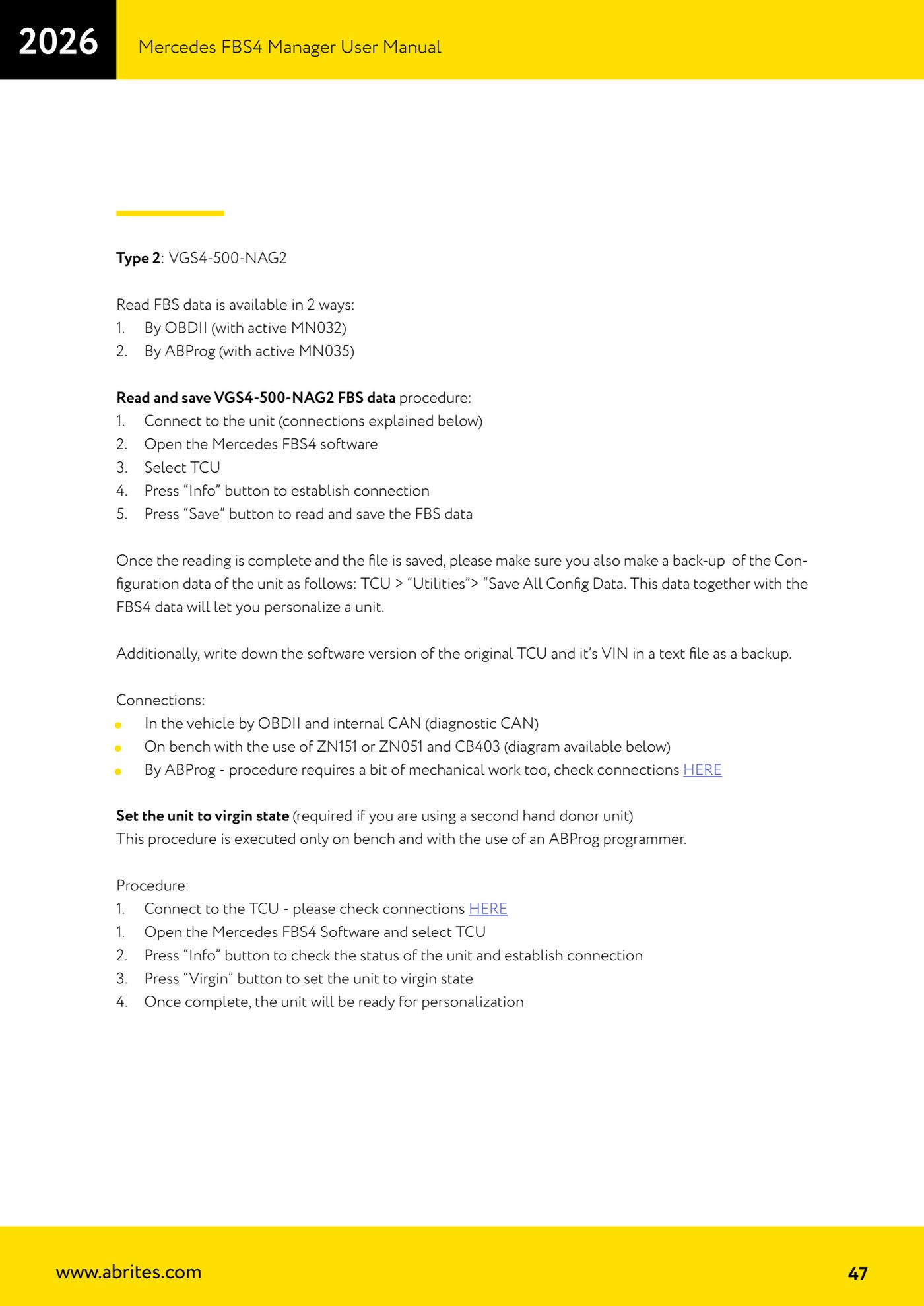

1. Scegli il collegamento in base al lavoro: in vettura via OBDII piu' CAN interno (CAN diagnostico); a banco con ZN151 o ZN051 piu' cavo CB403; oppure via ABProg, che richiede un po' di lavoro meccanico sull'unita'.
2. LETTURA - Collega l'unita', apri il software Mercedes FBS4 Manager e seleziona "TCU" (lettura via OBDII con MN032 attiva, oppure via ABProg con MN035 attiva).
3. Premi "Info" per stabilire la connessione.
4. Premi "Save" per leggere e salvare i dati FBS4 su file nel PC.
5. Completata la lettura, esegui il backup della configurazione: TCU > "Utilities" > "Save All Config Data".
6. Annota in un file di testo la versione software della TCU originale e il suo VIN, come sicurezza aggiuntiva.
7. VIRGIN - Se usi un'unita' donatrice di seconda mano, collegala a banco con l'ABProg, apri il software e seleziona "TCU".
8. Premi "Info" per verificare lo stato dell'unita' e stabilire la connessione, poi premi "Virgin" per portarla allo stato vergine. A fine operazione l'unita' e' pronta per la personalizzazione.

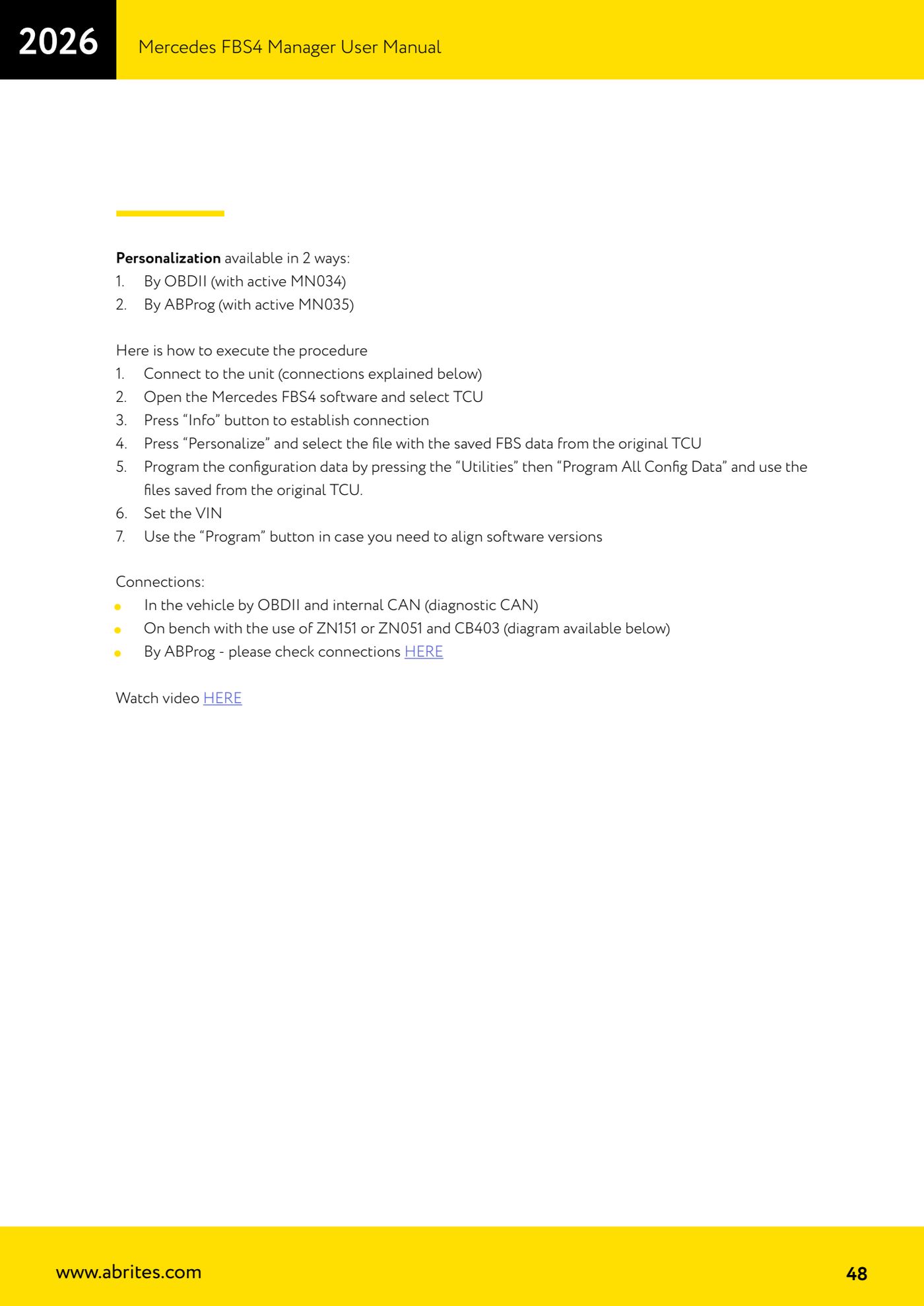

9. PERSONALIZZAZIONE - Collega l'unita' (via OBDII con MN034 attiva, oppure via ABProg con MN035 attiva), apri il software e seleziona "TCU".
10. Premi "Info" per stabilire la connessione.
11. Premi "Personalize" e seleziona il file con i dati FBS4 salvati dalla TCU originale.
12. Programma i dati di configurazione con "Utilities" > "Program All Config Data", usando i file salvati dall'originale.
13. Imposta il VIN della vettura.
14. Se serve allineare le versioni software, usa il pulsante "Program".
