Sostituzione ECU Delphi CRD3xxNFZ via OBDII con dati di personalizzazione salvati dall'originale

Mercedes Interfaccia Nuova Chiavi / Immo Media ⏱ 45-90 min 10 passi

Le centraline Delphi CRD3xxNFZ si identificano, virginizzano e personalizzano direttamente via OBDII con il FBS4 Manager. Questa e' la procedura da usare quando la centralina originale e' ancora leggibile.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • CB106
⚠ AttenzioneIMPORTANTE: su queste unita' il VIN della vettura va scritto sulla centralina donatrice dopo la virginizzazione e PRIMA di avviare la personalizzazione; solo dopo aver impostato il VIN si procede con "Personalize".

Procedura

  1. Collega l'AVDI alla vettura via OBDII (cavo CB106), con la centralina originale ancora montata.
  2. Apri il software Mercedes FBS4 e premi "Info" per stabilire la connessione.
  3. Premi "Save" per salvare sul PC il file dei dati di personalizzazione della ECU originale.
  4. Solo quando i dati dell'originale sono stati salvati correttamente, monta sulla vettura la centralina donatrice.
  5. Apri il software Mercedes FBS4 e seleziona "ECU".
  6. Premi "Info" per stabilire la connessione con la nuova unita'.
  7. Porta l'unita' allo stato "Virgin" tramite il pulsante dedicato.
  8. IMPORTANTE: a questo punto scrivi il VIN della vettura sulla centralina donatrice.
  9. Impostato il VIN, premi "Personalize" e seleziona il file con i dati di personalizzazione salvati dalla ECU originale.
  10. Al termine il software ti chiede di spegnere e riaccendere il quadro (IGN OFF/ON) per finalizzare la procedura. L'attivazione dell'unita' avviene automaticamente dopo 100 cicli di accensione.

Schermate di riferimento

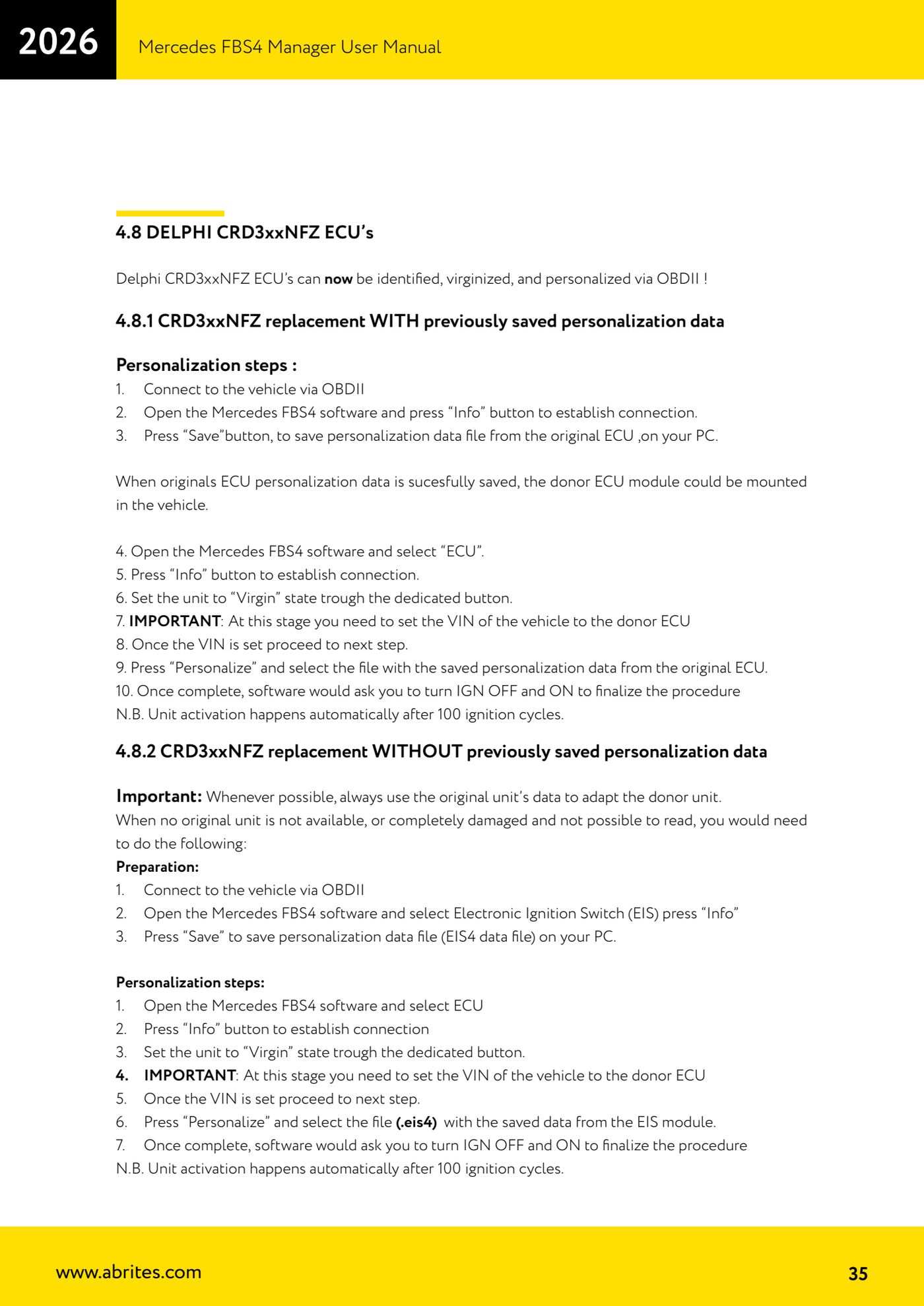

Sostituzione ECU Delphi CRD3xxNFZ via OBDII con dati di personalizzazione salvati dall'originale — 1
Fonte: Manuale Mercedes FBS4 Manager, parte 1 di 2, cap. 4.8 e 4.8.1 (p.35) · ⏱ tempo indicativo 45-90 min
