Sostituzione centralina motore FBS4 con dati di personalizzazione letti dalla ECU originale (scenario 1)

E' la procedura da usare quando la centralina motore originale e' ancora leggibile: si salvano i dati di personalizzazione FBS4 dall'originale e si trasferiscono sulla centralina di ricambio, cosi' la vettura riparte normalmente. E' sempre il metodo preferibile rispetto alla personalizzazione senza dati.

Procedura

1. Con la ECU originale ancora montata sulla vettura, collega l'AVDI in OBDII (CB106) e apri il Mercedes FBS4 Manager.
2. Seleziona la sezione ECU e premi "Info" per stabilire la connessione e leggere l'unita'; controlla lo stato riportato.
3. Premi "Save": il software legge i dati di personalizzazione FBS4 e ti fa salvare il file sul PC. Conserva questo file, e' indispensabile per il passo 5. (Alcune unita' non si leggono in OBDII e richiedono i collegamenti bench dedicati descritti nel manuale).
4. Monta la centralina di ricambio sulla vettura. Se e' nuova o gia' vergine, salta direttamente al passo 5.
5. Se stai usando una centralina donatrice usata, premi "Info" per leggerla e verificarne lo stato, poi premi "Virgin" per portarla allo stato vergine. La procedura si esegue via OBDII nella maggior parte dei casi; alcune unita' non sono coperte in OBDII e vanno virginizzate su banco.
6. Premi "Personalize" e carica il file salvato al passo 3. La procedura richiede OBDII piu' collegamento CAN diretto (fili CAN blu, cavo CB012 o DS Box ZN051). Quando appare la nuova schermata seleziona l'opzione "standard".
7. A fine procedura premi di nuovo "Info" e verifica che l'unita' risulti personalizzata. Il veicolo deve avviarsi normalmente: non serve "Activate", perche' l'unita' si attiva da sola dopo 100 cicli di accensione continuando a funzionare regolarmente nel frattempo.
8. Ultimo passo: premi il pulsante "VIN", nella finestra che si apre scrivi il VIN corretto della vettura e conferma la scrittura sull'unita'.

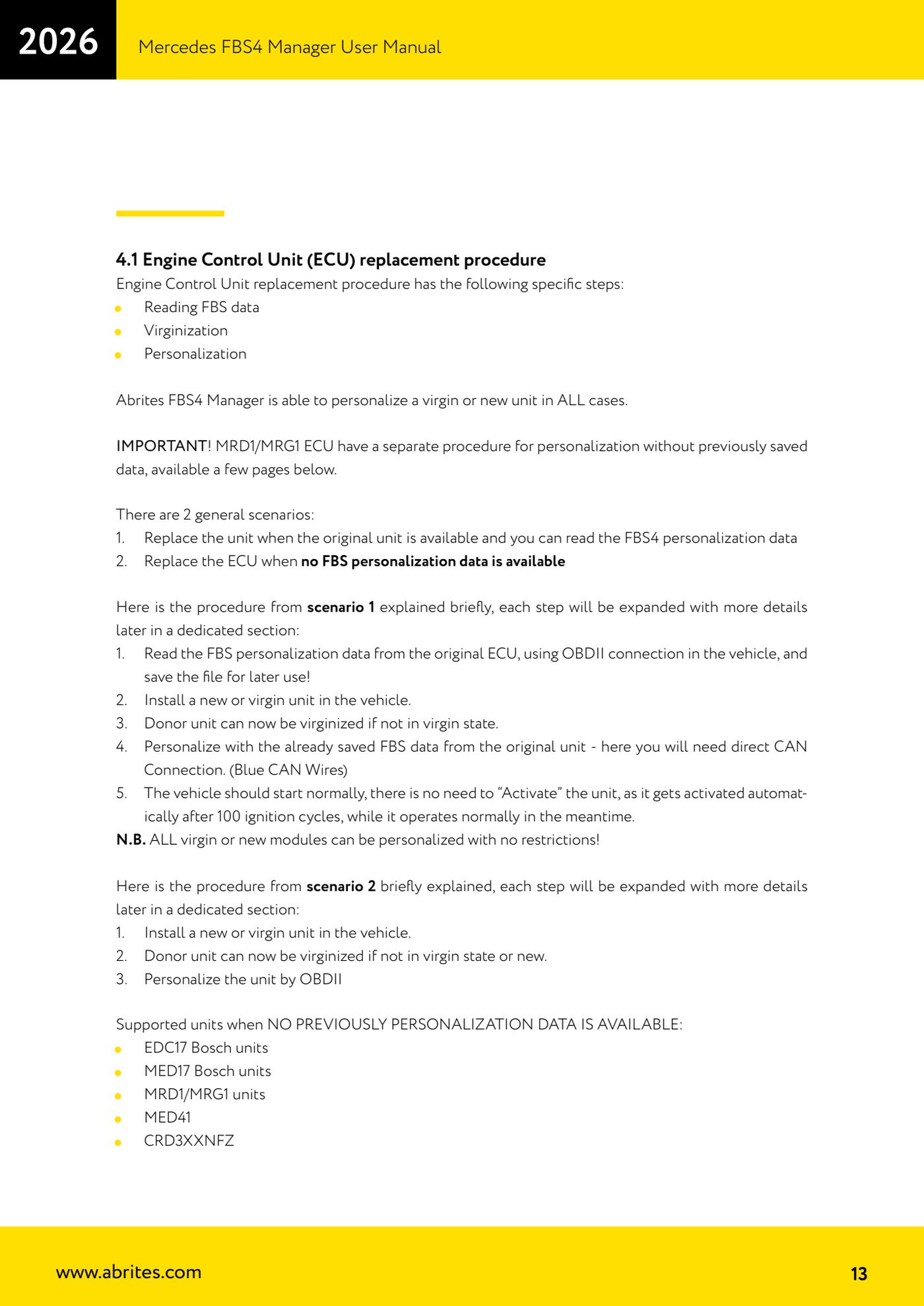

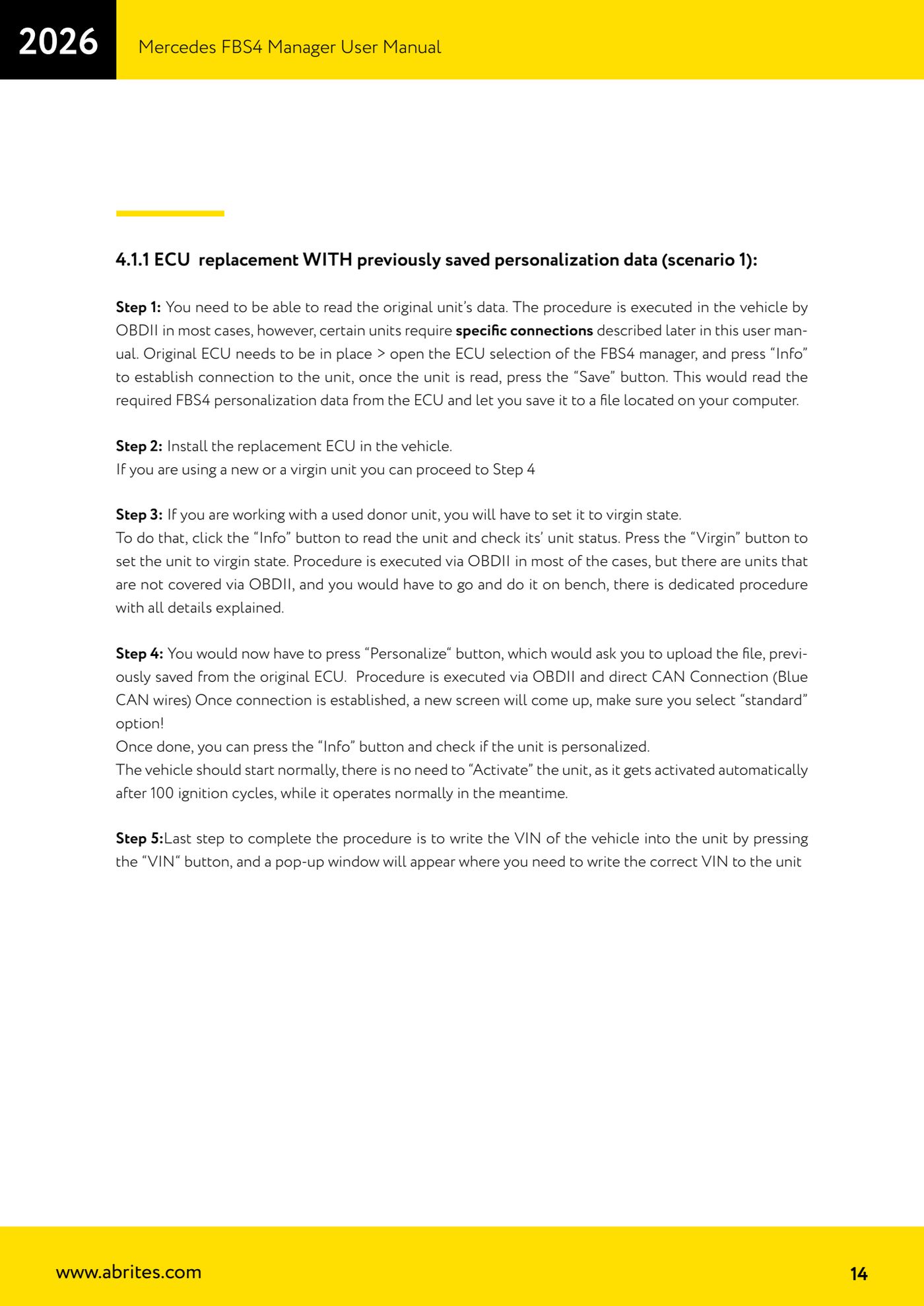

Schermate di riferimento
