Renew centralina cambio 722.9 (7G) gia' adattata

Funzione speciale per rinnovare (renew) le centraline cambio 722.9 gia' adattate a un'altra vettura, in modo da poterle reimpiegare su un veicolo diverso. Le centraline 7 marce (722.9) si possono rinnovare sia sul veicolo sia fuori dalla vettura, al banco.

Procedura

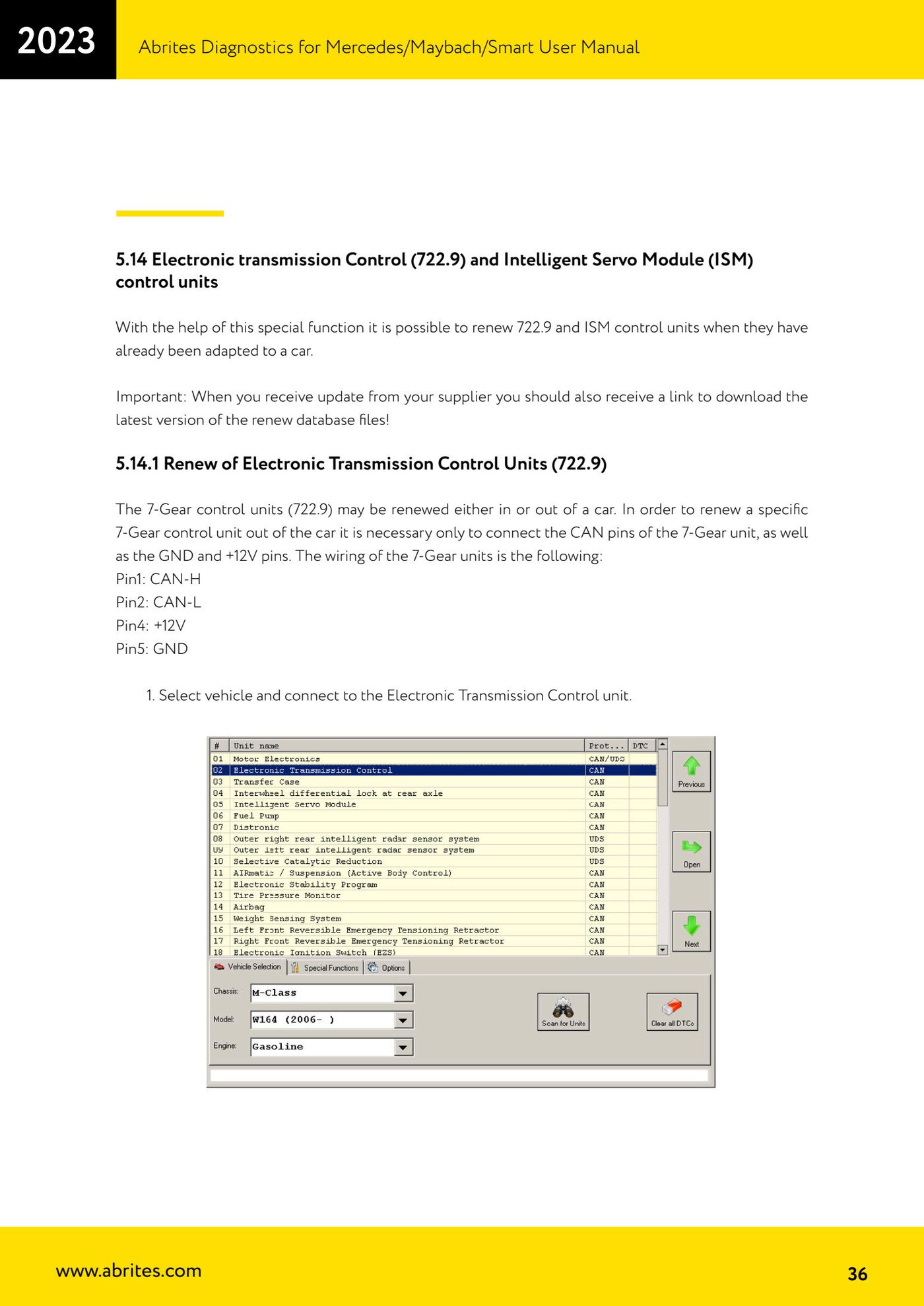

1. Se lavori fuori dalla vettura, al banco, collega alla centralina 7 marce solo i pin CAN piu' GND e +12V. Piedinatura delle centraline 7G: Pin1 CAN-H, Pin2 CAN-L, Pin4 +12V, Pin5 GND.
2. Seleziona il veicolo e connettiti alla Electronic Transmission Control unit.

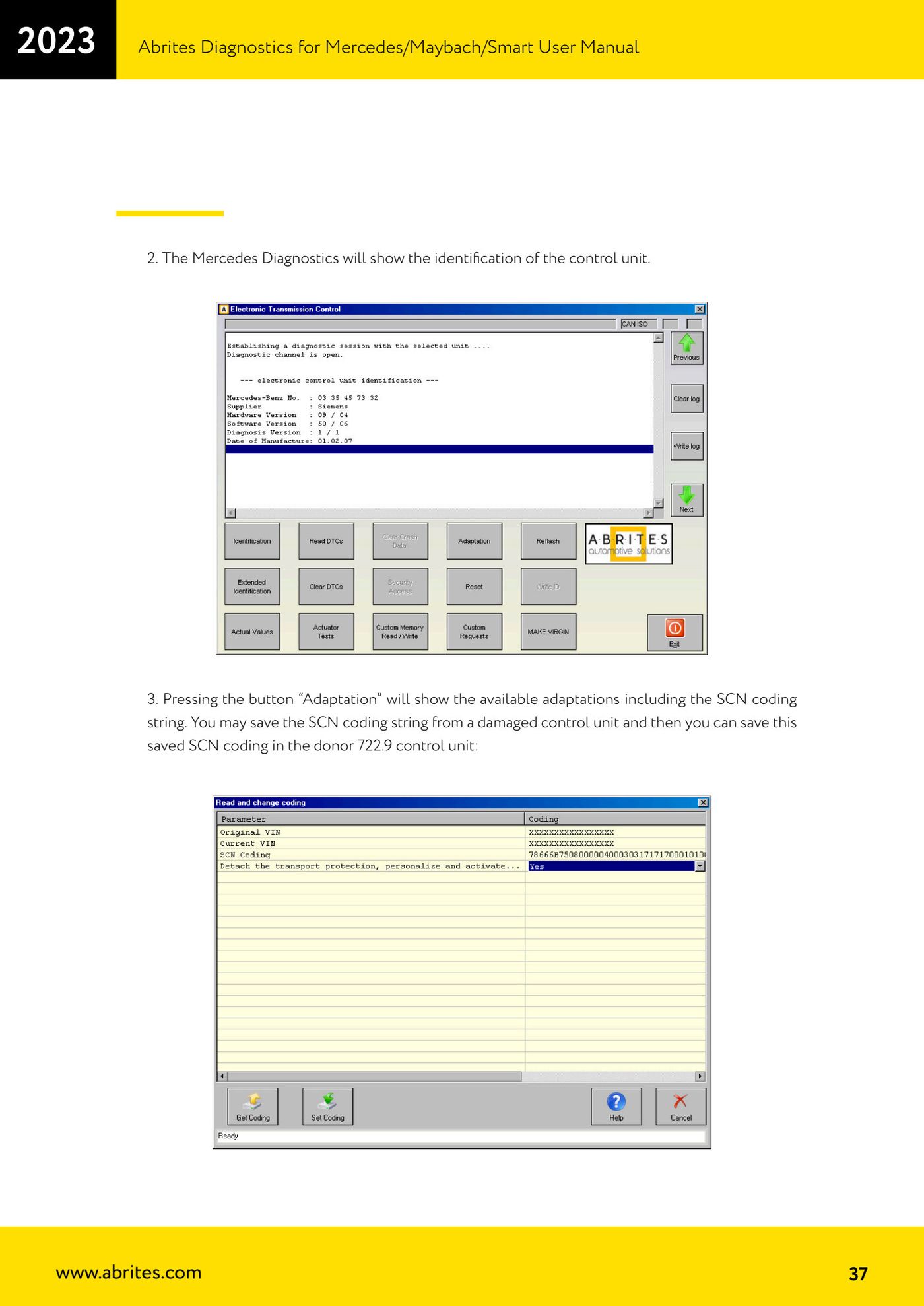

3. Il Mercedes Diagnostics mostra l'identificazione della centralina.
4. Premendo il pulsante "Adaptation" vedi gli adattamenti disponibili, compresa la stringa di SCN coding: puoi salvare la stringa SCN da una centralina danneggiata e poi scriverla nella centralina 722.9 donatrice.

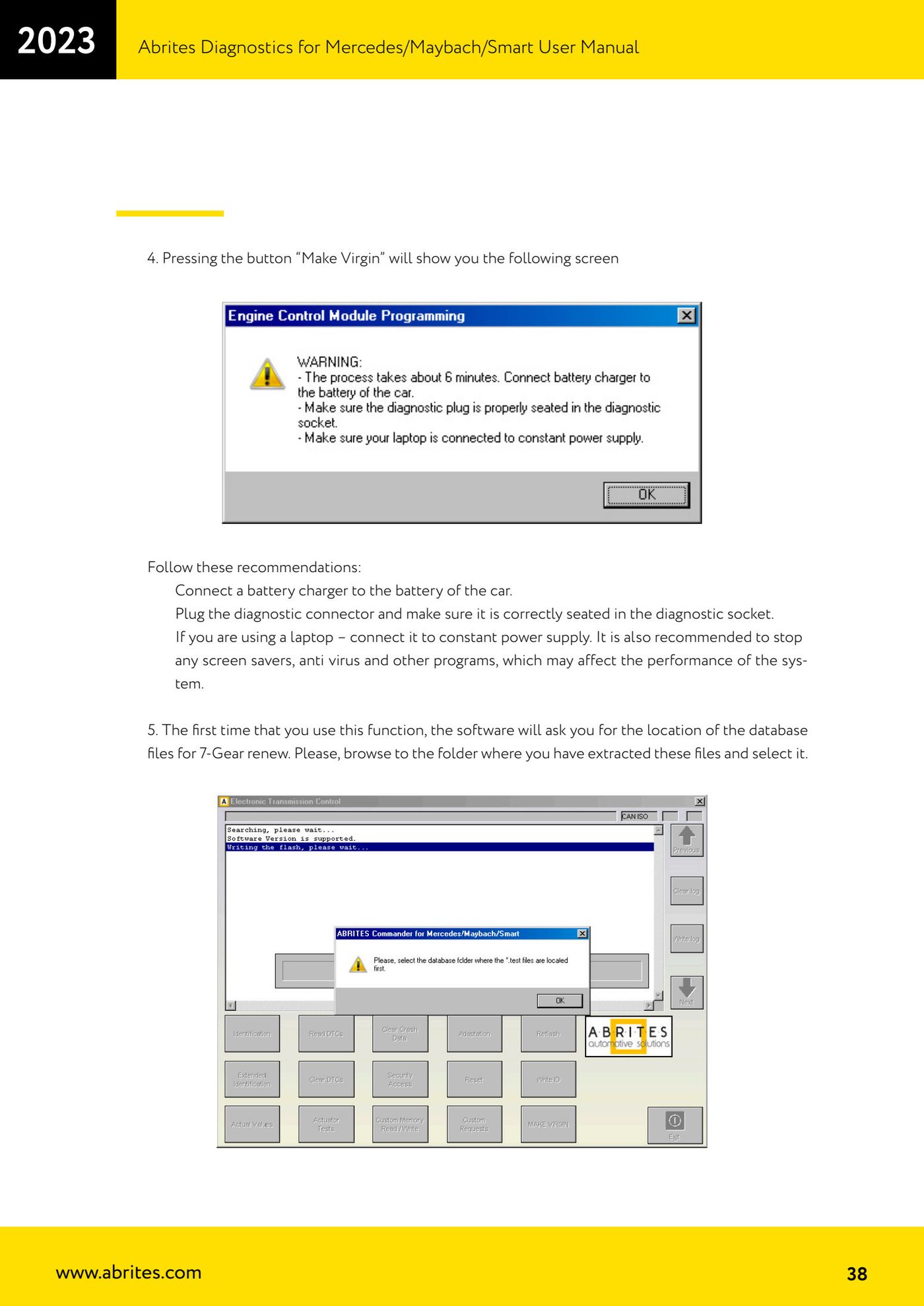

5. Premi il pulsante "Make Virgin": compare la schermata con le raccomandazioni (caricabatteria collegato, connettore diagnostico ben inserito, portatile alimentato da rete, screen saver e antivirus disattivati).
6. Alla prima esecuzione il software chiede la posizione dei file di database per il renew 7G: naviga fino alla cartella in cui hai estratto questi file e selezionala.
7. Compare una barra di avanzamento con tempo e percentuale completata: attendi il termine della procedura senza interrompere.
8. A procedura conclusa controlla gli "Actual Values" e verifica che la Electronic Transmission Control unit dichiari di essere renewed.
9. Monta la 722.9 sulla vettura su cui vuoi adattarla, riconnettiti alla centralina e premi il pulsante "Adaptations".
10. Premi il pulsante "Get Coding", quindi per l'opzione "Detach the transport protection, personalize and activate the control unit" seleziona "Yes" e premi il pulsante "Set Coding".
11. Torna indietro e controlla gli actual values: se tutto e' a posto la centralina 7G risulta personalizzata e devi riuscire a vedere gli hash delle chiavi.
12. Se hai a disposizione la vecchia centralina, leggi la sua SCN coding e scrivila nella centralina donatrice.
13. Nota: e' fortemente consigliato usare il DAS Manager per il renew dei moduli.

Schermate di riferimento
