Connettore DB25 fai-da-te per VGS4-500-NAG2 (Type 2): pinout e apertura del coperchio

Mercedes Interfaccia Nuova Hardware / Collegamenti Avanzata ⏱ 30-60 min 8 passi

Schema del cavo DB25 fai-da-te per collegare a banco una TCU VGS4-500 NAG2 (Type 2) all'AVDI, piu' l'indicazione di dove aprire il coperchio plastico per arrivare al PCB con l'ABProg.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • DB25 maschio
  • ABProg ZN030
⚠ AttenzioneUsa fili isolati e rispetta scrupolosamente le specifiche indicate per ciascun collegamento; e' necessaria una resistenza da 120 Ohm fra CAN H e CAN L.

Procedura

  1. Prepara un connettore DB25 maschio da collegare all'AVDI (per il collegamento ABProg il DB25 va al programmatore ZN030).
  2. Collega CAN L del connettore TCU al PIN 15 del DB25 verso AVDI.
  3. Collega CAN H del connettore TCU al PIN 7 del DB25 verso AVDI.
  4. Collega B+ 12 V del connettore TCU al PIN 17 del DB25 verso AVDI.
  5. Collega GND- del connettore TCU al PIN 5 del DB25 verso AVDI.
  6. Monta la resistenza da 120 Ohm fra CAN H e CAN L.
  7. Alimenta il connettore con 12 V DC.
  8. Se devi lavorare con l'ABProg, apri il coperchio plastico della TCU nel punto indicato dal manuale per accedere al PCB, e salda i fili corrispondenti sui punti del PCB Type 2.

Schermate di riferimento

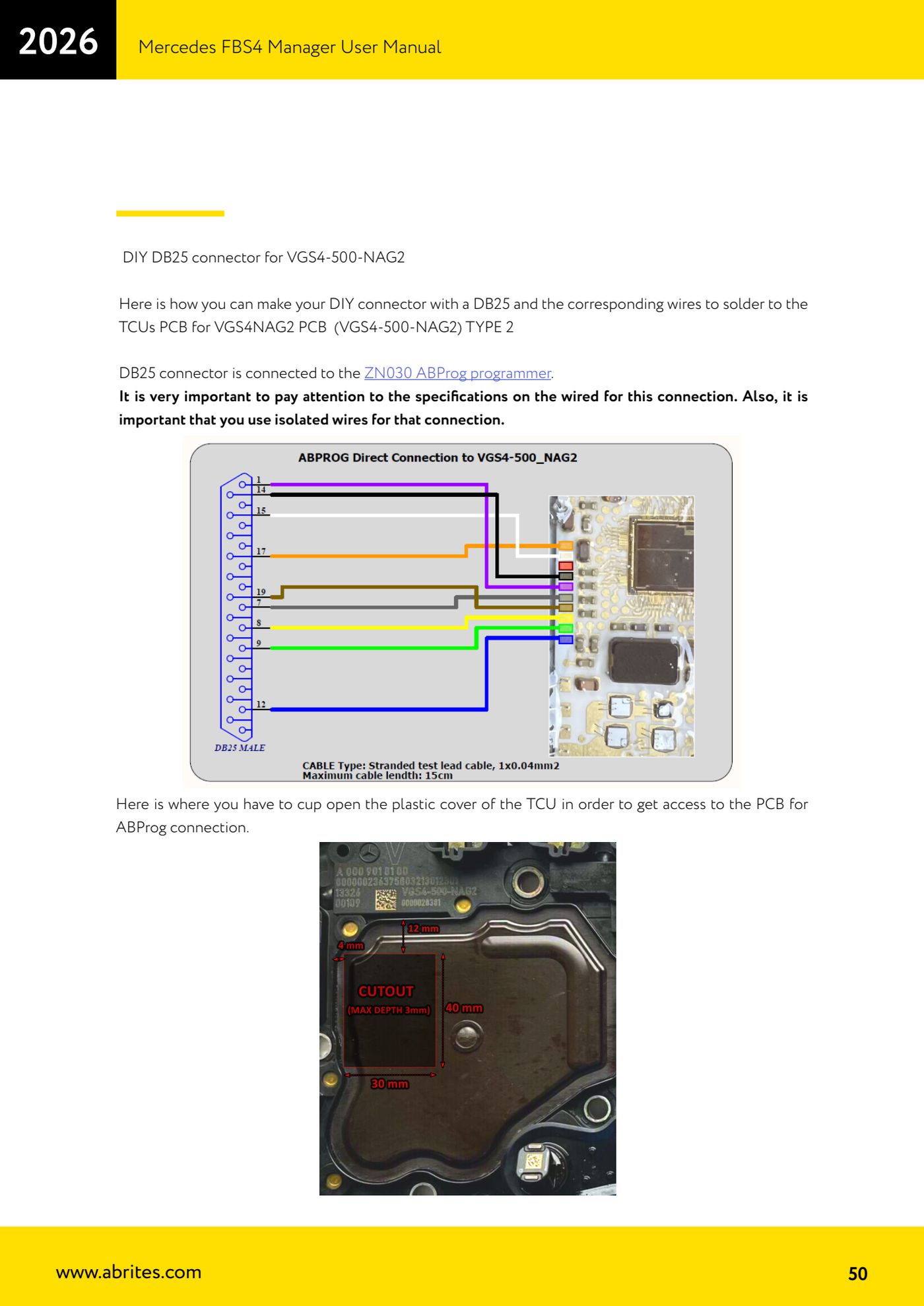

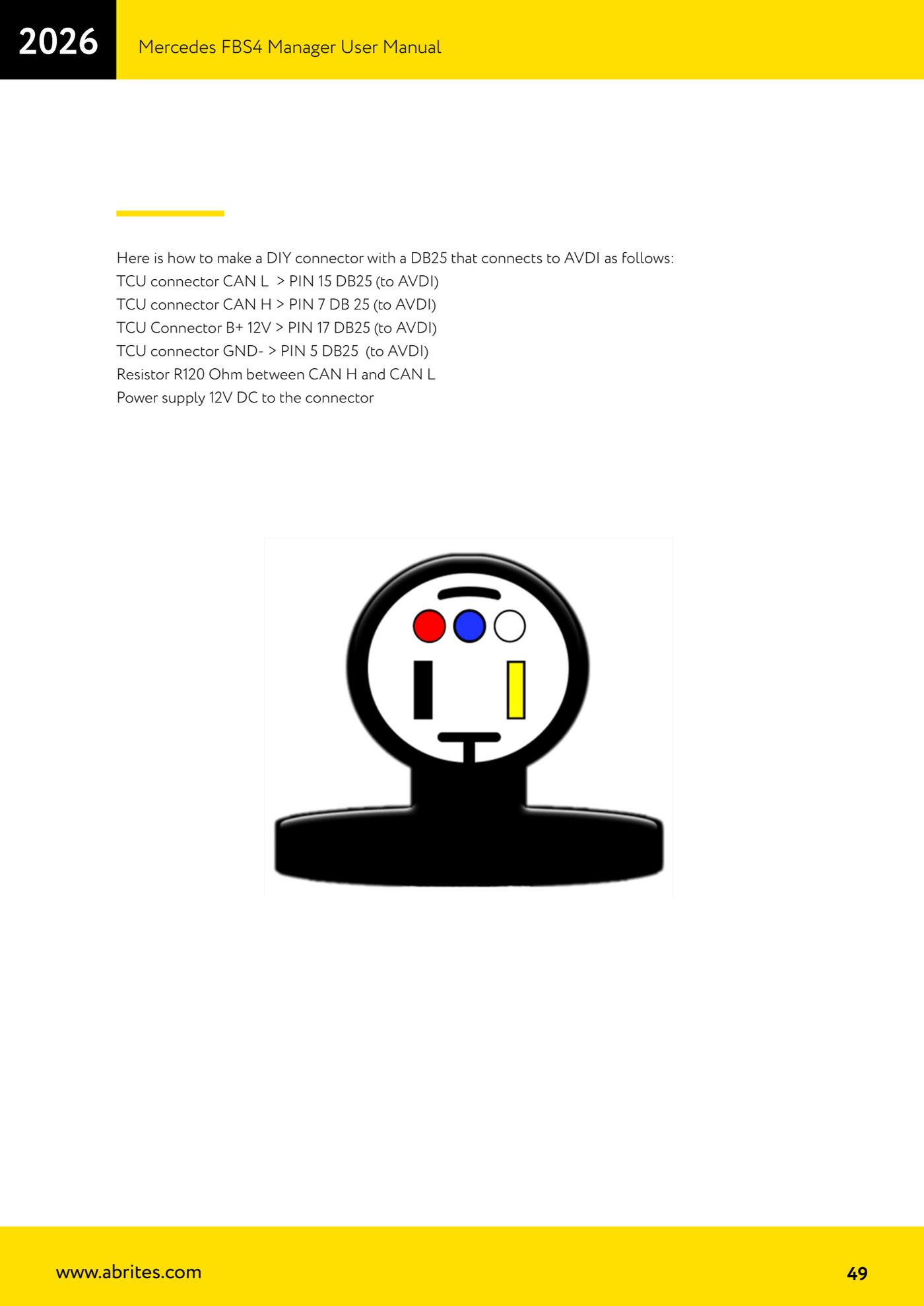

Connettore DB25 fai-da-te per VGS4-500-NAG2 (Type 2): pinout e apertura del coperchio — 1Connettore DB25 fai-da-te per VGS4-500-NAG2 (Type 2): pinout e apertura del coperchio — 2
Fonte: Manuale Mercedes FBS4 Manager, parte 2 di 2, cap. 5.1.3 - DIY DB25 VGS4-500 (p.49-50) · ⏱ tempo indicativo 30-60 min
