Collegamento su banco delle ECU Bosch MD1/MG1 (MRD1, MRG1) e CRR2 MD1CS006 con il cavo CB030

Mercedes Interfaccia Nuova Hardware / Collegamenti Avanzata ⏱ 30-60 min 7 passi

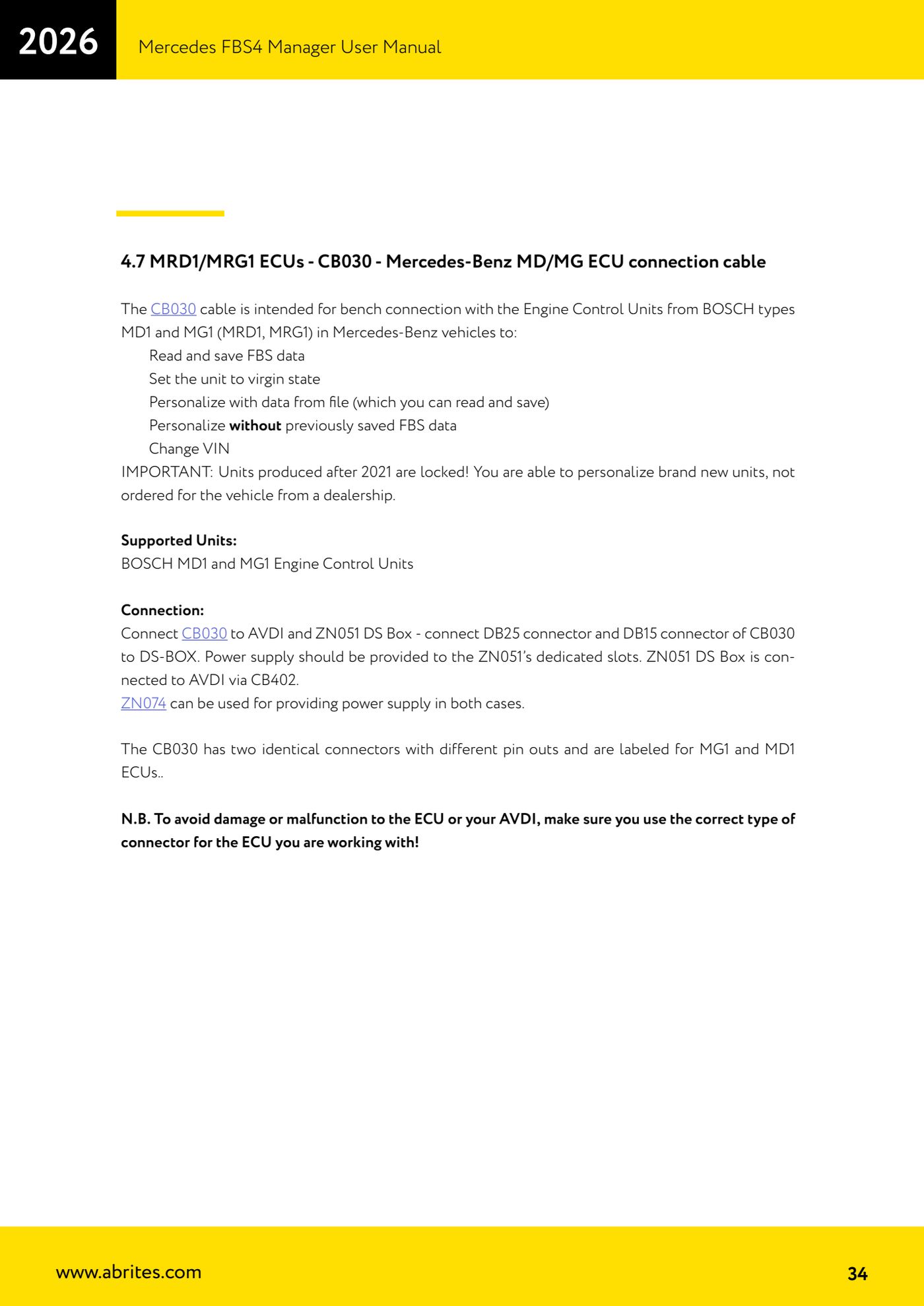

Il cavo CB030 e' il cavo dedicato per collegare su banco le centraline motore Bosch MD1 e MG1 (MRD1, MRG1) delle Mercedes-Benz al FBS4 Manager, per leggere e salvare i dati FBS, virginizzare, personalizzare (con o senza dati salvati) e cambiare il VIN.

Licenze necessarie

  • EP003

Hardware / cavi

  • AVDI
  • ZN051
  • CB030
  • CB401
  • CB402
  • ZN074
⚠ AttenzioneIl CB030 ha due connettori identici ma con pinout diversi, etichettati MG1 e MD1: per evitare danni o malfunzionamenti alla centralina o all'AVDI usa sempre il connettore corretto per il tipo di ECU su cui stai lavorando. IMPORTANTE: le unita' prodotte dopo il 2021 sono bloccate; si possono personalizzare solo unita' nuove non ordinate per quel veicolo presso la concessionaria. Per MRD1/MRG1/CRR2 fino al 2021 serve anche la licenza EP003.

Procedura

  1. Prendi il cavo CB030 e collega il suo connettore DB25 e il suo connettore DB15 alla ZN051 DS Box.
  2. Collega la ZN051 DS Box all'AVDI tramite il cavo CB402.
  3. Alimenta la ZN051 DS Box sugli appositi slot di alimentazione; puoi usare il set ZN074 per fornire l'alimentazione.

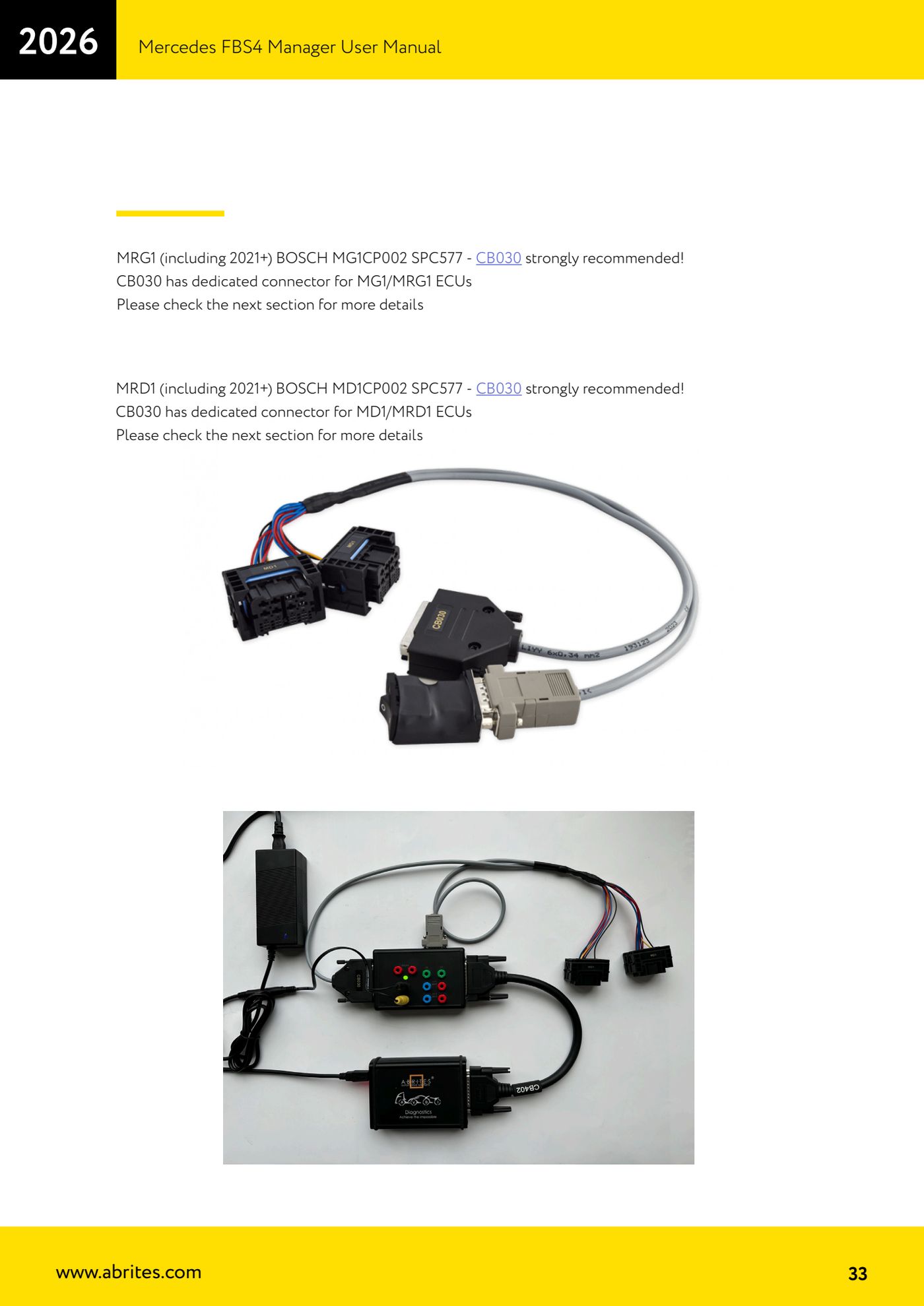

  4. Identifica il tipo di centralina: MRG1 (Bosch MG1CP002 SPC577), anche versioni 2021+, va sul connettore etichettato MG1 del CB030; MRD1 (Bosch MD1CP002 SPC577), anche 2021+, va sul connettore etichettato MD1. Il CB030 e' fortemente raccomandato per entrambe.

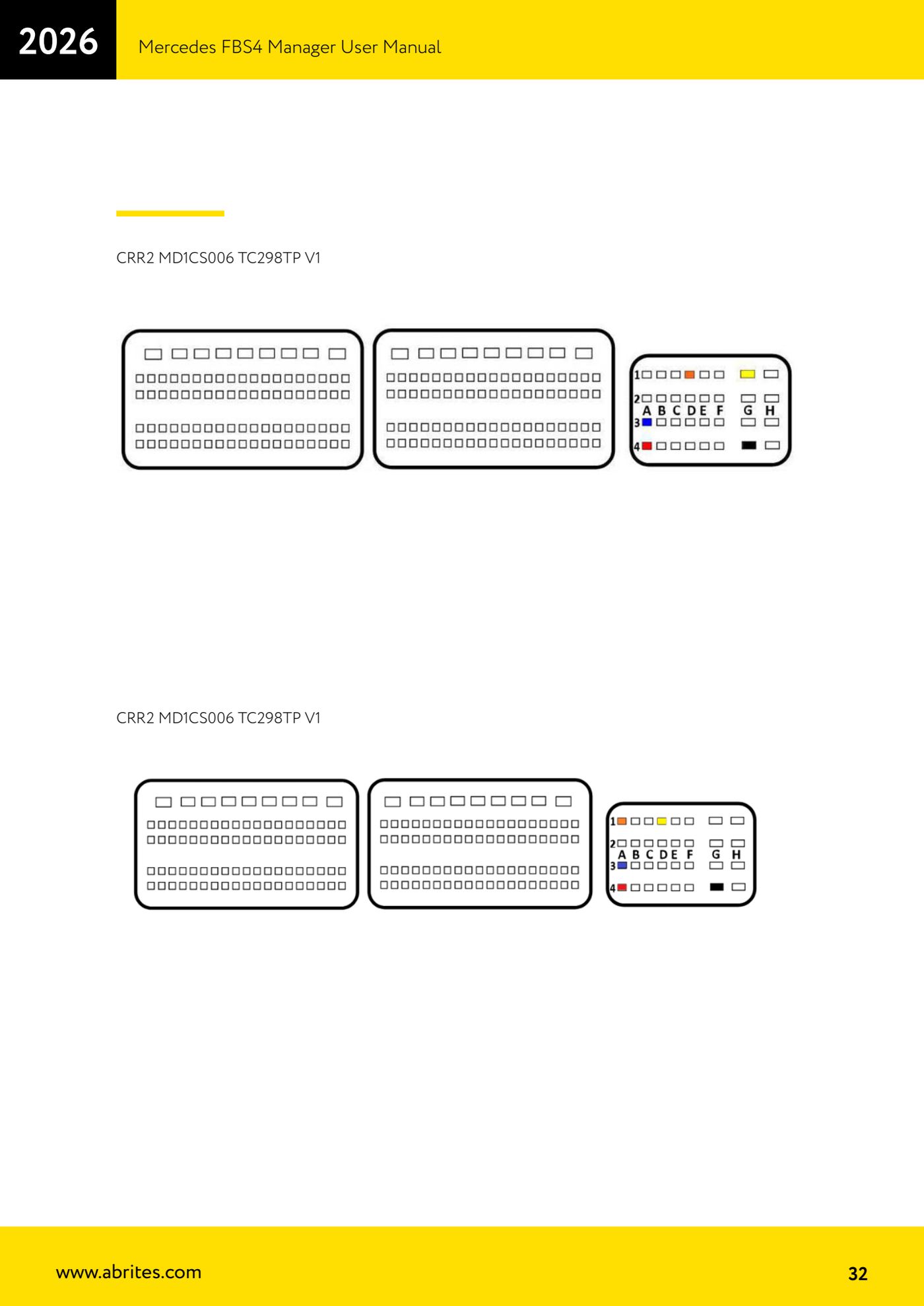

  5. Per la CRR2 MD1CS006 TC298TP (versioni V1) usa il collegamento su banco con DS Box e cavo CB401 secondo lo schema del manuale; per le CRR2 prodotte fino al 2021 e' richiesta anche la licenza EP003.
  6. Verificato il cablaggio e data alimentazione, apri il Mercedes FBS4 Manager, seleziona ECU e premi "Info" per stabilire la connessione.
  7. Da qui puoi eseguire sull'unita' collegata: "Save" (leggere e salvare i dati FBS), "Virgin" (stato vergine), "Personalize" (con file salvato o senza dati precedenti) e "VIN" (cambio VIN).

Schermate di riferimento

Collegamento su banco delle ECU Bosch MD1/MG1 (MRD1, MRG1) e CRR2 MD1CS006 con il cavo CB030 — 1Collegamento su banco delle ECU Bosch MD1/MG1 (MRD1, MRG1) e CRR2 MD1CS006 con il cavo CB030 — 2Collegamento su banco delle ECU Bosch MD1/MG1 (MRD1, MRG1) e CRR2 MD1CS006 con il cavo CB030 — 3
Fonte: Manuale Mercedes FBS4 Manager, parte 1 di 2, cap. 4.6 e 4.7 - CB030 (p.32-34) · ⏱ tempo indicativo 30-60 min
