McLaren: collegamento AVDI e avvio di Abrites Diagnostics for McLaren Online

McLaren Interfaccia Classica Hardware / Collegamenti Base ⏱ 5-10 min 8 passi

Prima operazione da fare su qualsiasi McLaren: collegare l'interfaccia AVDI alla presa diagnosi e aprire il software online Abrites Diagnostics for McLaren, selezionando marca e modello. Serve come punto di partenza per tutte le altre procedure (diagnosi, codifiche, funzioni speciali).

Licenze necessarie

  • ML001

Hardware / cavi

  • AVDI
⚠ AttenzioneIl software McLaren e' "Online", cioe' basato su server Abrites: il PC deve avere una connessione internet attiva durante tutta la sessione. Requisito minimo di sistema dichiarato dal manuale: Windows 11. Il software AVDI deve essere gia' installato (in caso contrario fare riferimento all'"AVDI Common User's Manual").

Procedura

  1. Metti il veicolo in condizioni di sicurezza: blocca tutte le ruote prima di qualsiasi prova, lavora in ambiente ventilato e non fumare o creare scintille vicino a batteria e impianto carburante (prescrizioni di sicurezza del manuale Abrites).
  2. Collega l'interfaccia AVDI alla presa diagnosi OBDII del veicolo e al PC.
  3. Verifica che il PC sia connesso a internet: la versione McLaren e' online e lavora tramite server Abrites, senza connessione le funzioni non partono.
  4. Metti il quadro in posizione ON (accensione inserita) come richiesto per la comunicazione con le centraline.
  5. Avvia l'applicazione "Abrites Quick Start" sul PC.
  6. Seleziona l'icona McLaren nella schermata di Quick Start: si apre "Abrites Diagnostics for McLaren Online".
  7. Dopo aver selezionato la marca, seleziona dall'elenco il modello McLaren su cui stai lavorando: il software carica il profilo corretto per quel veicolo.
  8. Da qui puoi accedere alle funzioni standard ("Full Vehicle Scan", "Read/Clear DTCs", "Live Data Monitoring") e, con licenza ML001, alle "Special Functions".

Schermate di riferimento

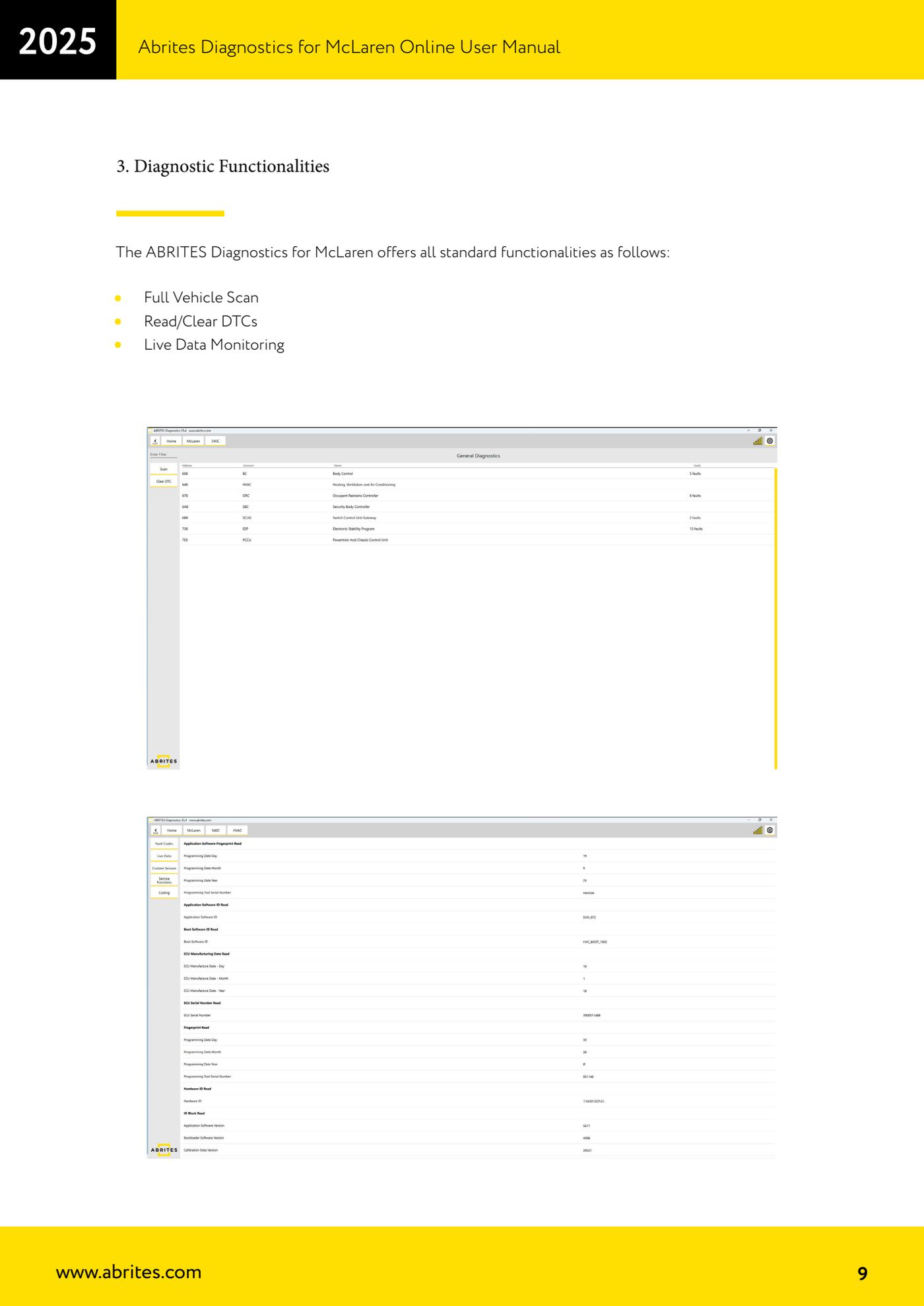

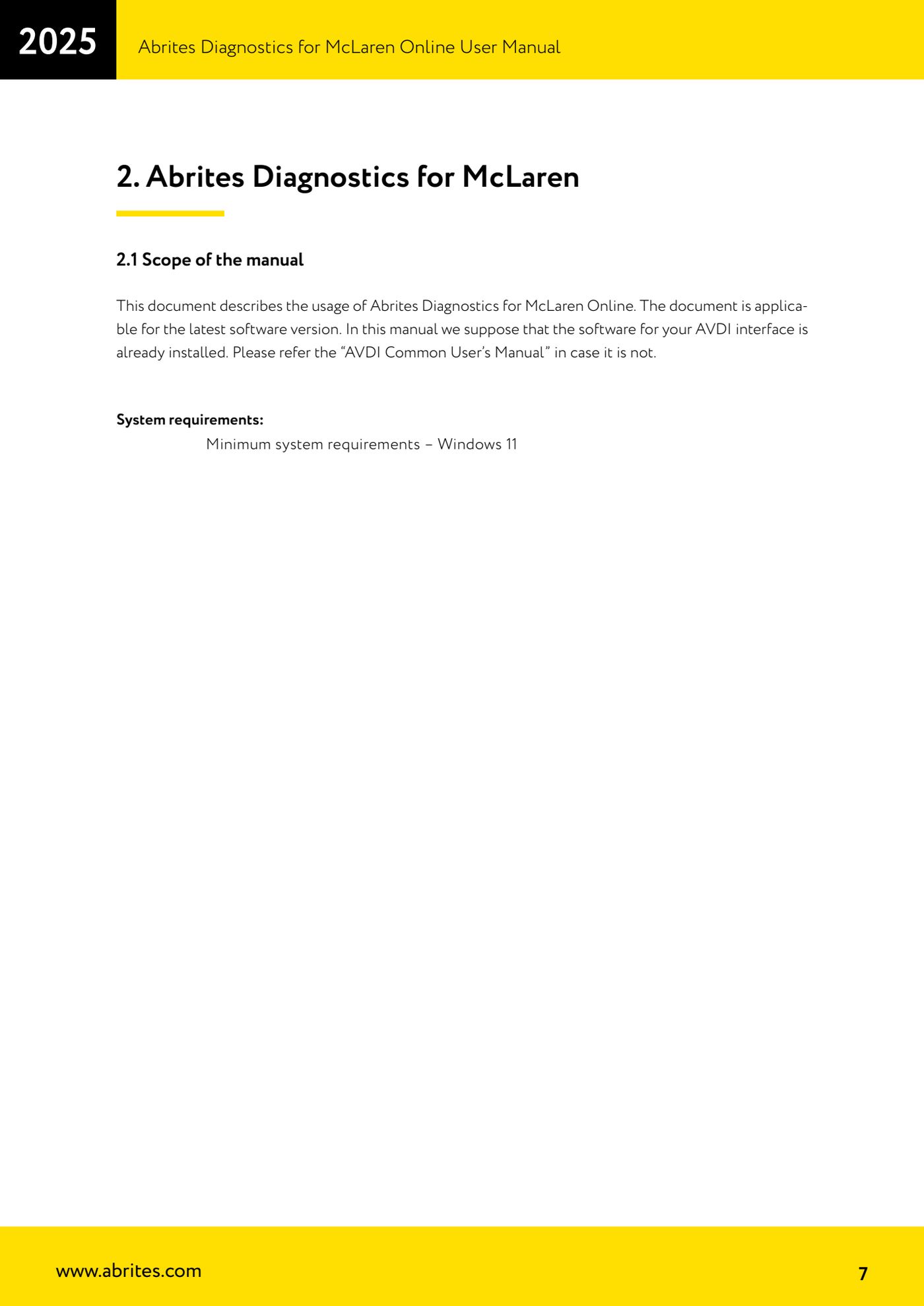

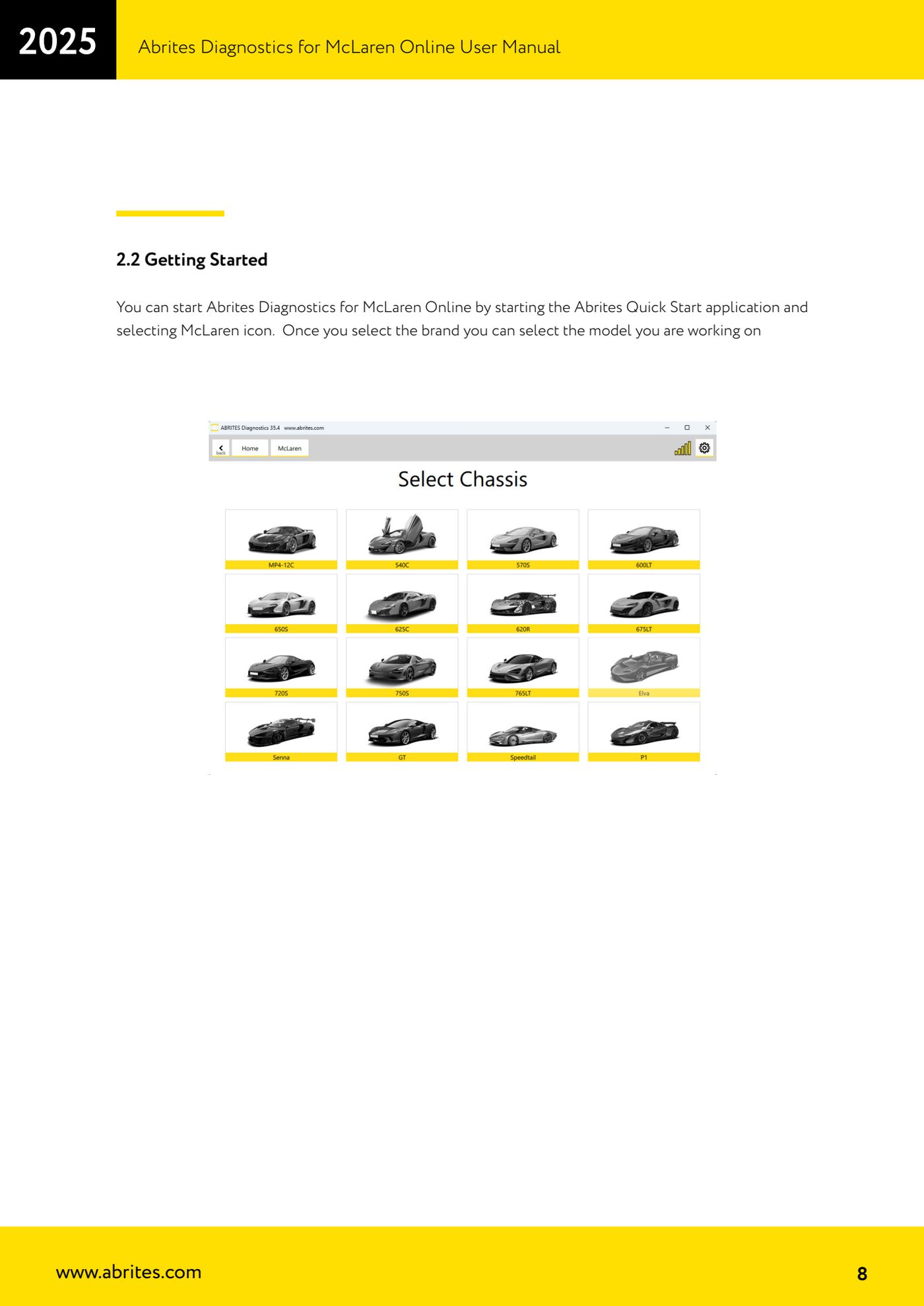

McLaren: collegamento AVDI e avvio di Abrites Diagnostics for McLaren Online — 1McLaren: collegamento AVDI e avvio di Abrites Diagnostics for McLaren Online — 2McLaren: collegamento AVDI e avvio di Abrites Diagnostics for McLaren Online — 3
Fonte: Manuale McLaren, cap. 2.1-2.2 e cap. 3 (p.7-9) · ⏱ tempo indicativo 5-10 min
