Renovación (renew) de llaves Volvo con el adaptador ABPROG: soldadura en la PCB y escritura del PCF

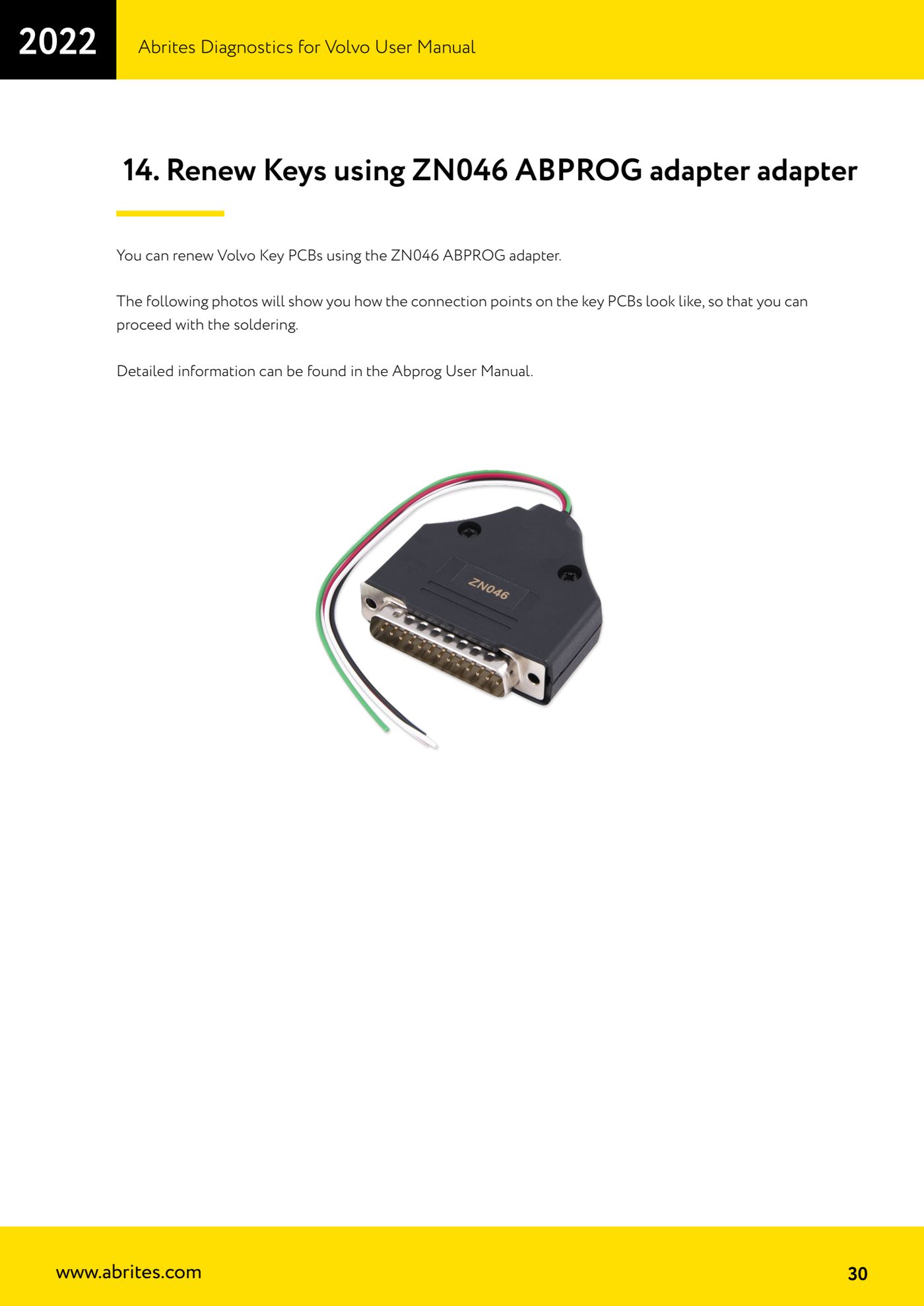

Con el adaptador ABPROG puedes renovar las PCB de las llaves Volvo y devolverlas al estado virgen, para reprogramarlas después en otro coche. El proceso exige soldar los cables del adaptador en los puntos de contacto de la PCB de la llave. (El capítulo del manual indica ZN046; el índice pone ZN045.)

Procedimiento

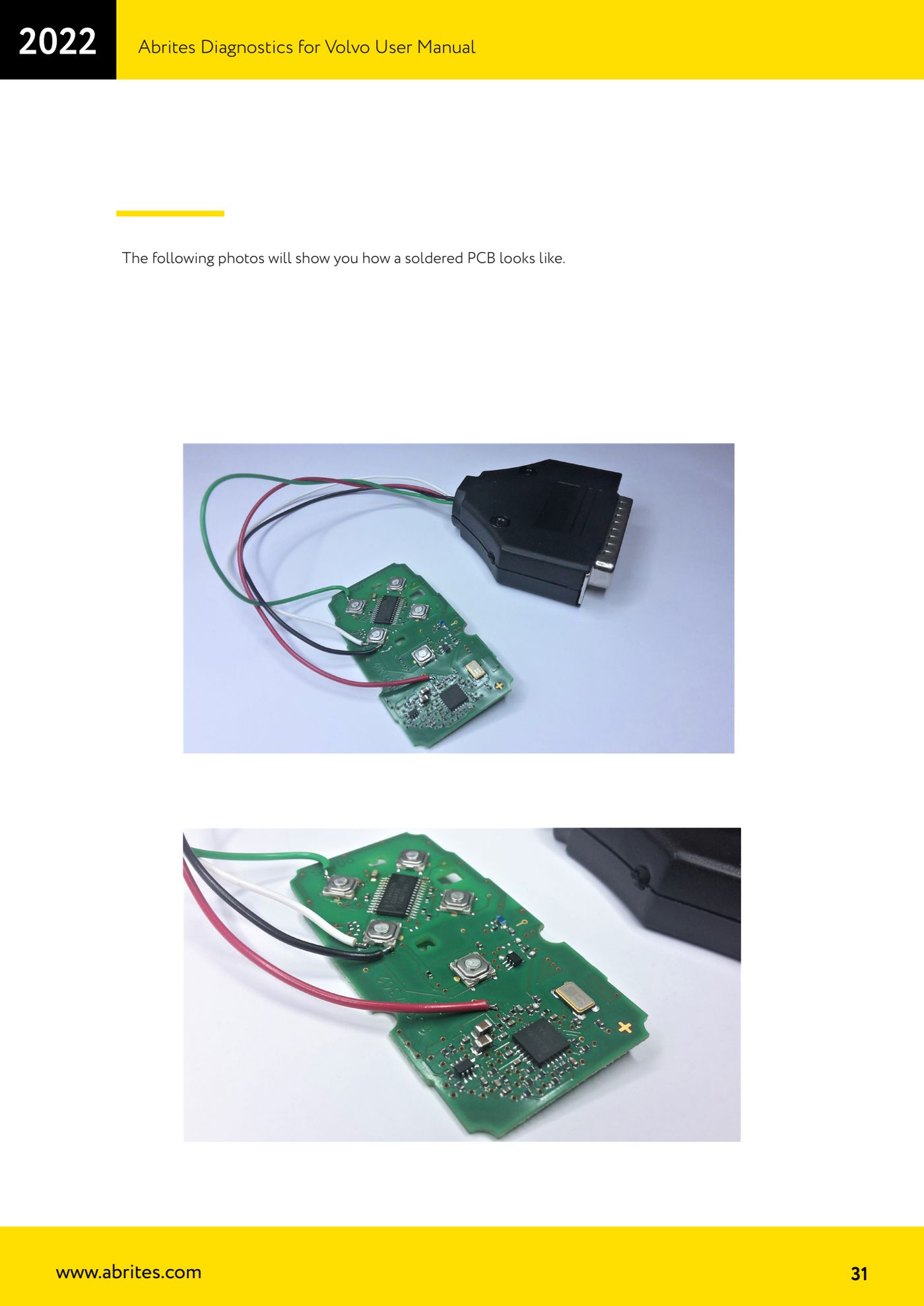

1. Abre la carcasa de la llave y saca la PCB, localizando los puntos de contacto previstos para la soldadura (mira las fotos del manual con los puntos en la PCB y con la PCB ya soldada).
2. Suelda los cables del adaptador ABPROG a los puntos de contacto de la PCB. Para la información detallada de las conexiones consulta el manual de usuario del ABPROG.

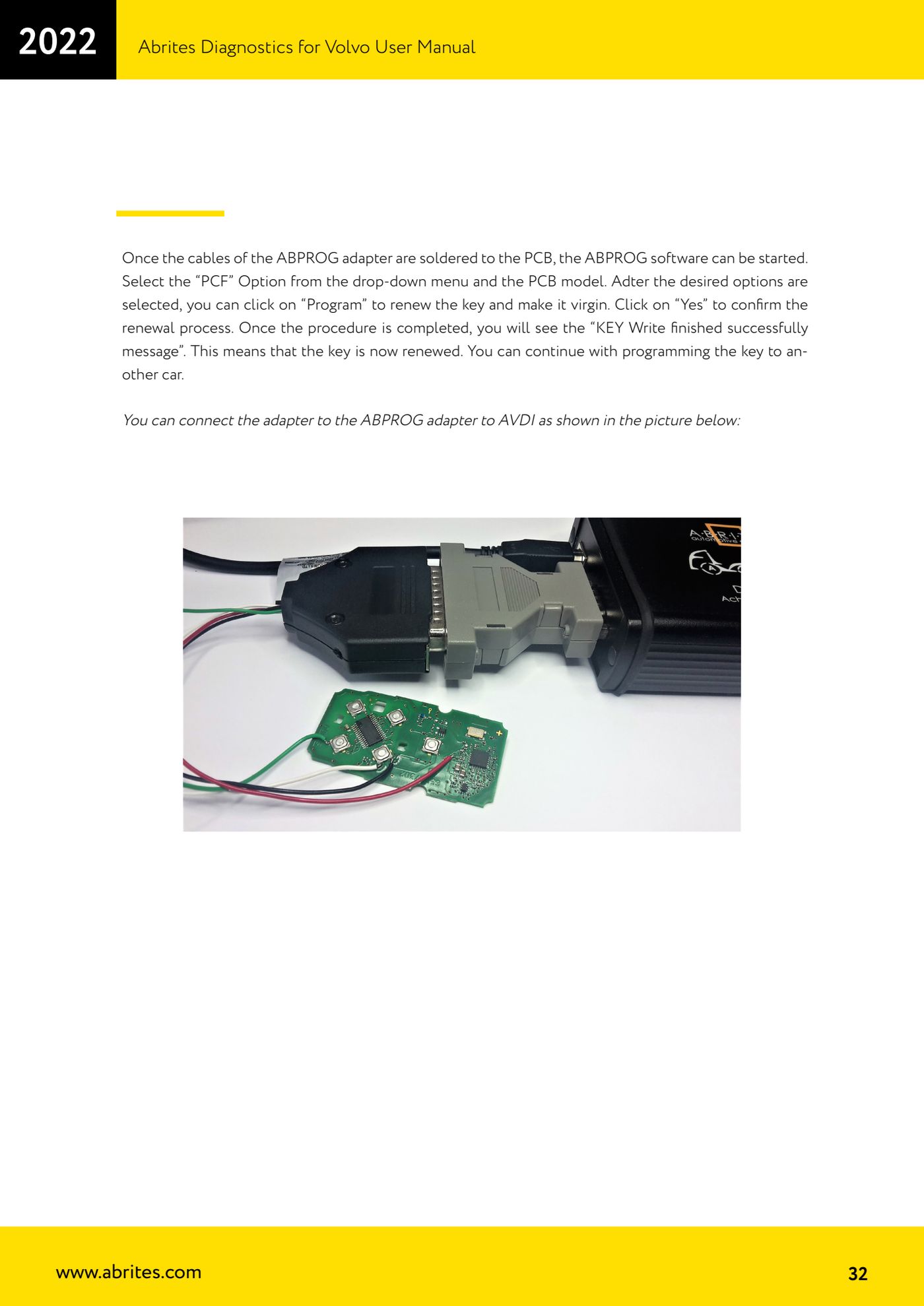

3. Conecta el adaptador ABPROG al AVDI como se ve en la imagen del manual.
4. Arranca el software ABPROG.
5. En el desplegable selecciona la opción "PCF" y después el modelo de PCB con el que estás trabajando.
6. Con las opciones puestas pulsa "Program" para lanzar la renovación de la llave y devolverla al estado virgen.
7. Confirma la petición pulsando "Yes" para iniciar el proceso de renovación.
8. Espera al mensaje "KEY Write finished successfully": la llave está renovada.
9. Desuelda los cables, vuelve a montar la PCB en la carcasa y pasa a programar la llave en otro coche.

Capturas de referencia
