Calibración del cuadro en Dacia Jogger, Sandero III, Logan III, Trafic III Ph2, Kangoo III y Express II (MCU S6J3) con ZN093

Procedimiento para sustituir un cuadro de instrumentos averiado y ajustar el kilometraje correcto en el cuadro de repuesto con MCU S6J3. Se empieza en el coche por OBDII, se pasa al banco con ABPROG y adaptador ZN093 y después se vuelve al coche para la ConfData.

Procedimiento

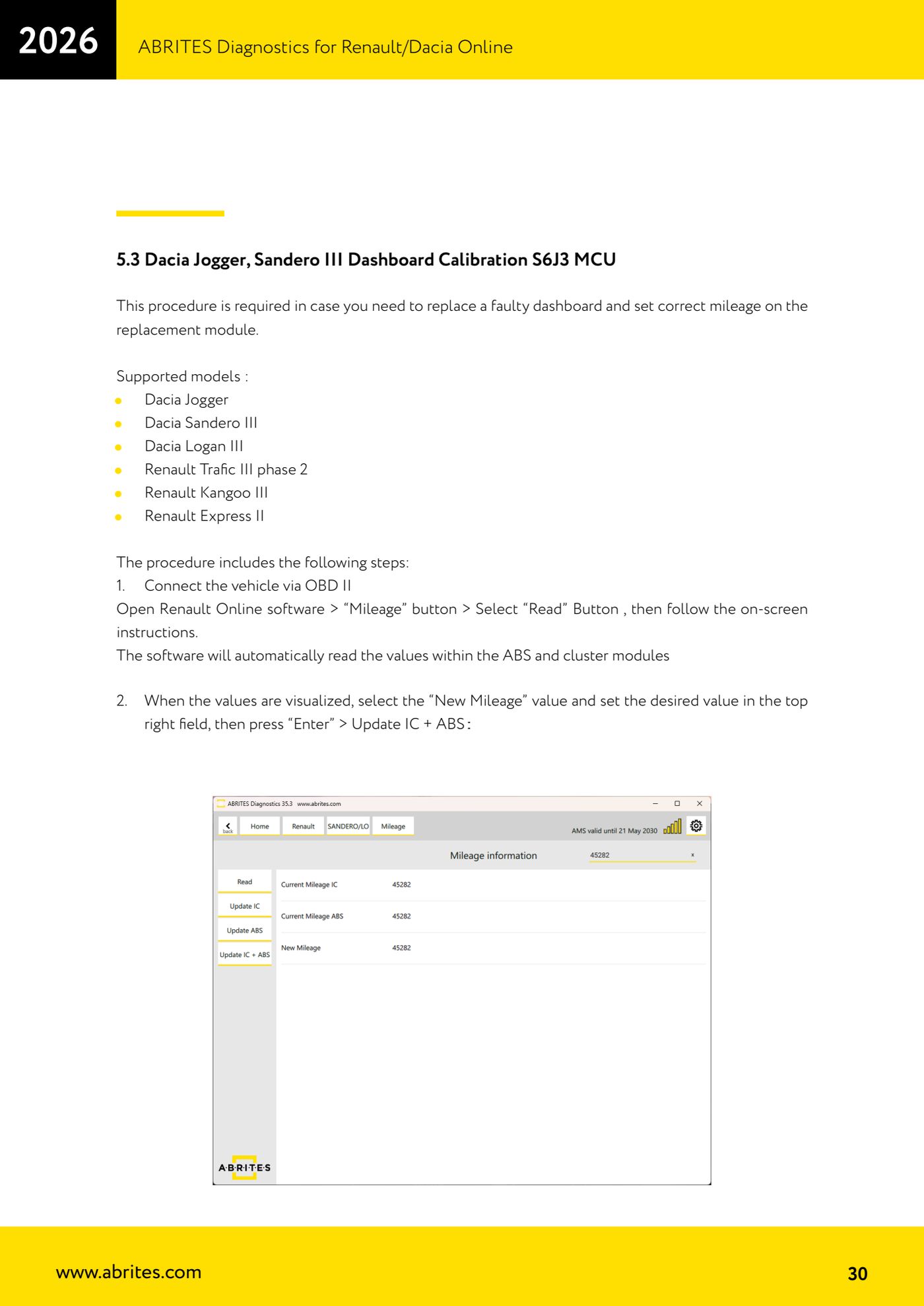

1. Comprueba el modelo: el procedimiento cubre Dacia Jogger, Dacia Sandero III, Dacia Logan III, Renault Trafic III phase 2, Renault Kangoo III y Renault Express II.
2. Conecta el vehículo por OBDII, abre el software Renault Online, pulsa el botón "Mileage" y después "Read", siguiendo las instrucciones en pantalla: el software lee automáticamente los valores del ABS y del cuadro.
3. Cuando los valores estén en pantalla, selecciona "New Mileage", escribe el valor deseado en el campo de arriba a la derecha, pulsa "Enter" y después "Update IC + ABS".

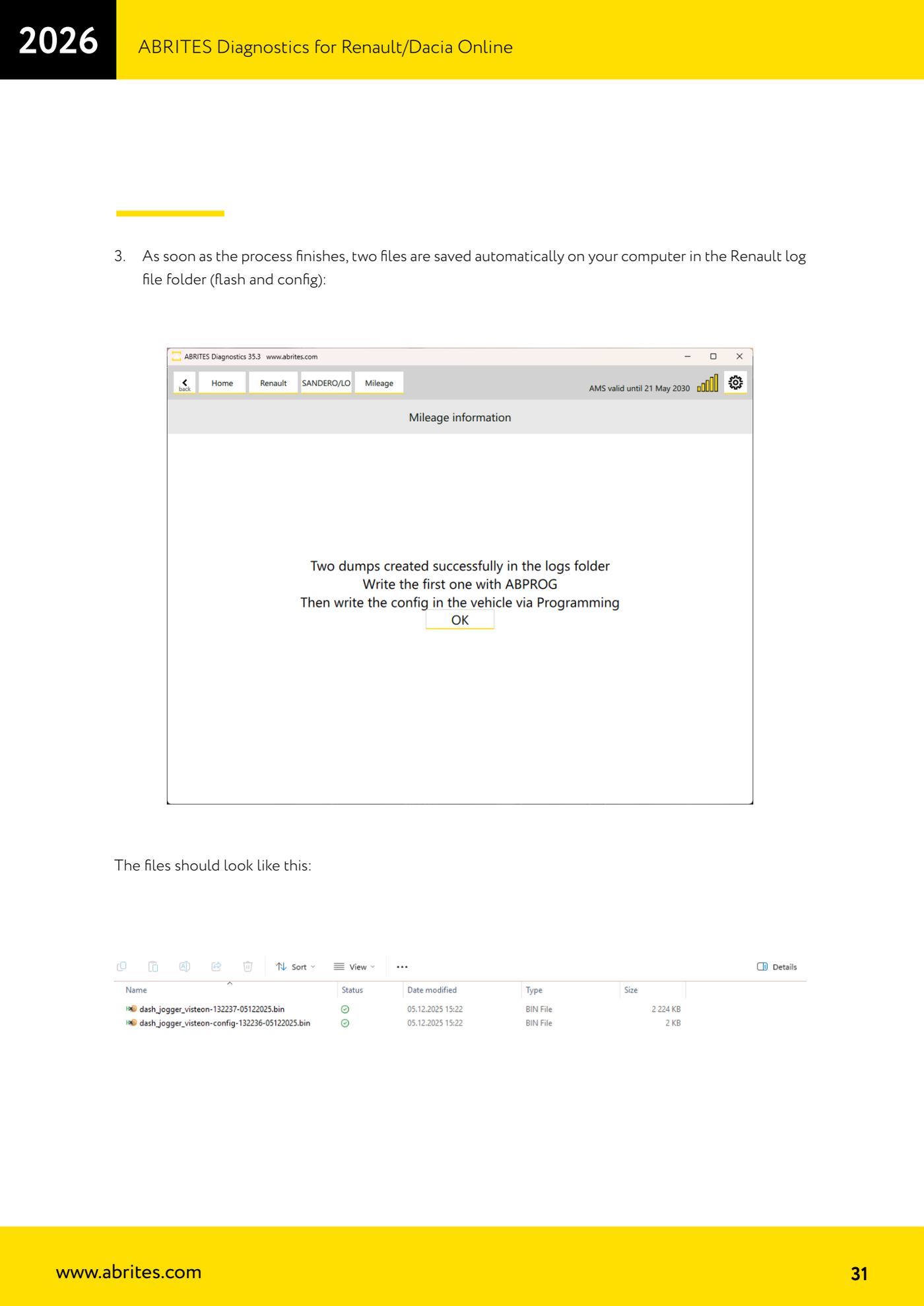

4. Al terminar el proceso revisa la carpeta de logs de Renault en el PC: se guardan automáticamente dos archivos, uno de flash y otro de configuración (dash_jogger_visteon-xxxx....bin y dash_jogger_visteon-config-xxxxxx-xxxxxxx.bin).

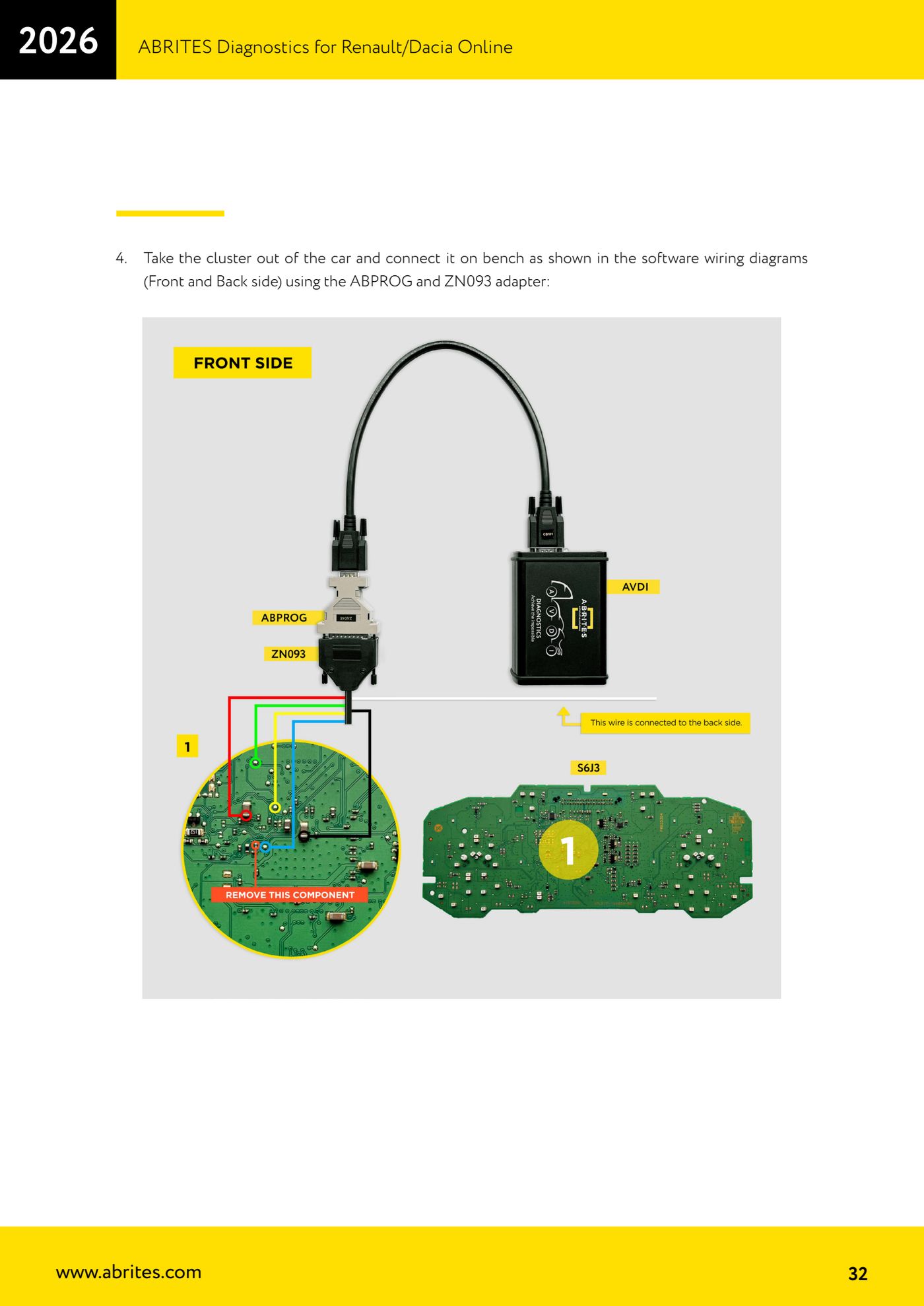

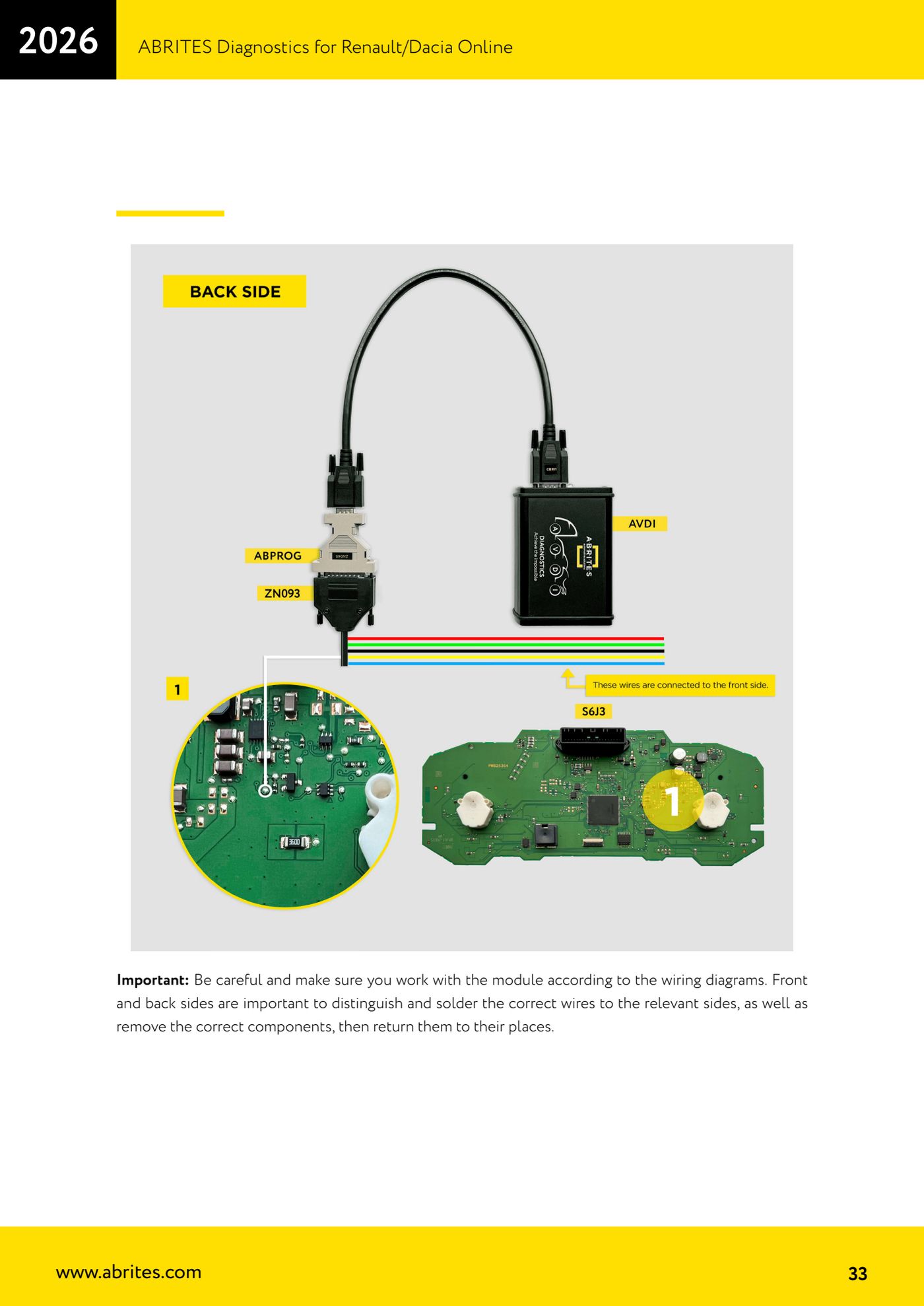

5. Desmonta el cuadro del coche y conéctalo en el banco usando ABPROG y adaptador ZN093, siguiendo exactamente los esquemas de cableado que muestra el software para la cara delantera y para la cara trasera.

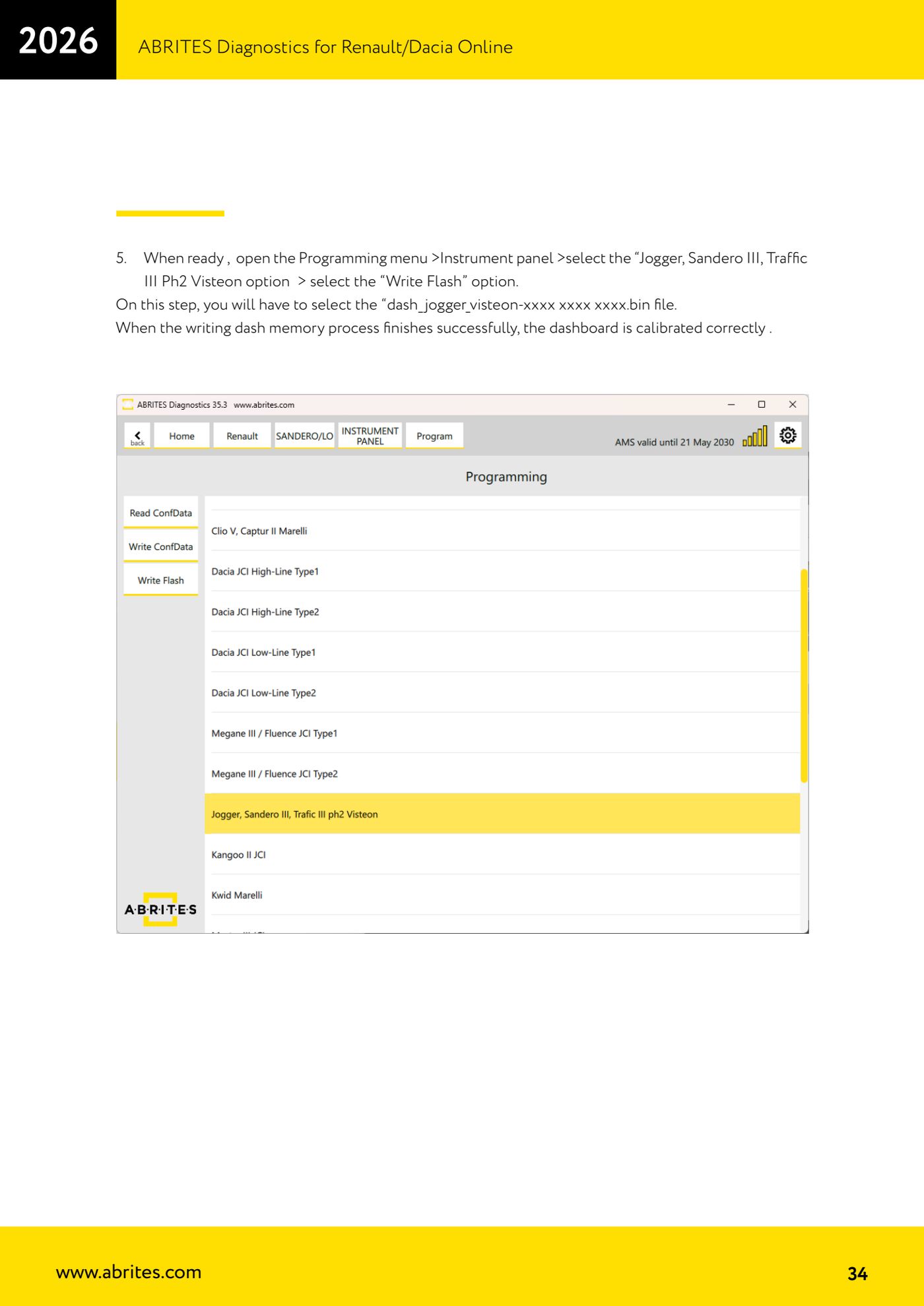

6. Abre el menú "Programming" > "Instrument panel" > opción "Jogger, Sandero III, Traffic III Ph2 Visteon" y selecciona "Write Flash".
7. Carga el archivo dash_jogger_visteon-xxxx xxxx xxxx.bin y lanza la escritura. Cuando la escritura de la memoria del cuadro termina con éxito, el cuadro queda calibrado.
8. Vuelve a colocar en su sitio los componentes que habías retirado, monta de nuevo el cuadro y colócalo en el vehículo.

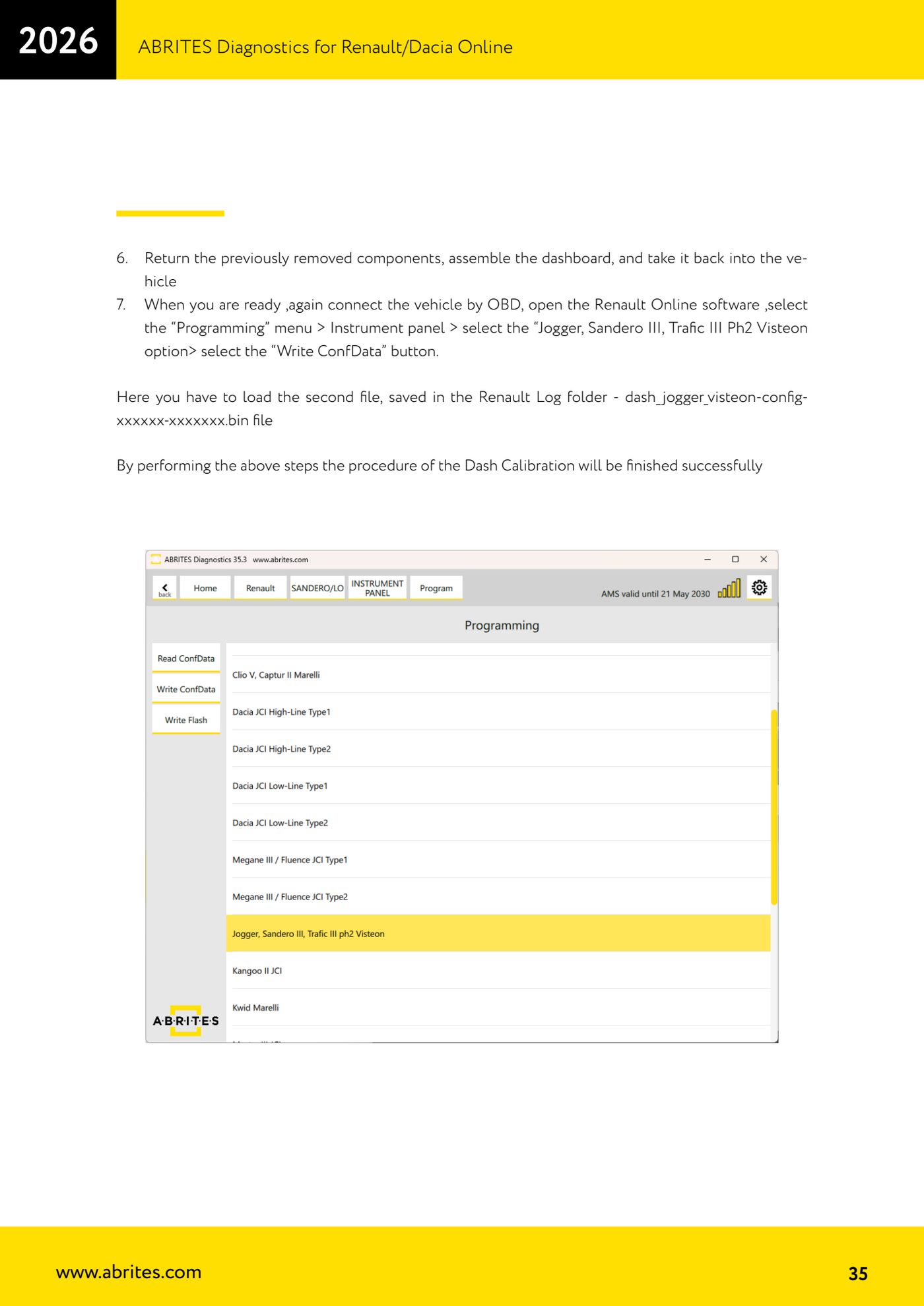

9. Conecta otra vez el vehículo por OBDII, abre el software Renault Online y ve a "Programming" > "Instrument panel" > "Jogger, Sandero III, Trafic III Ph2 Visteon" > "Write ConfData".
10. Carga el segundo archivo guardado en la carpeta de logs de Renault, dash_jogger_visteon-config-xxxxxx-xxxxxxx.bin, y completa la escritura: en este punto la calibración del cuadro está terminada.
11. Da contacto y comprueba kilometraje, testigos y comunicación con los demás módulos.
