Component protection Generation 1 (A8 2003-2010)

Die component protection ist der VAG-Mechanismus, der den Tausch von Modulen zwischen verschiedenen Fahrzeugen ohne Freigabe aus der Online-Datenbank verhindert: das verpflanzte Modul setzt den DTC "component protection active" und arbeitet nur eingeschränkt. Generation 1 kommt bei den A8 ab 2003 zum Einsatz (und bei sehr wenigen Modulen der A6/Q7/Allroad ab 2004). Diese Funktion löscht den Fehlercode und gibt dem Modul die volle Funktion zurück.

Ablauf

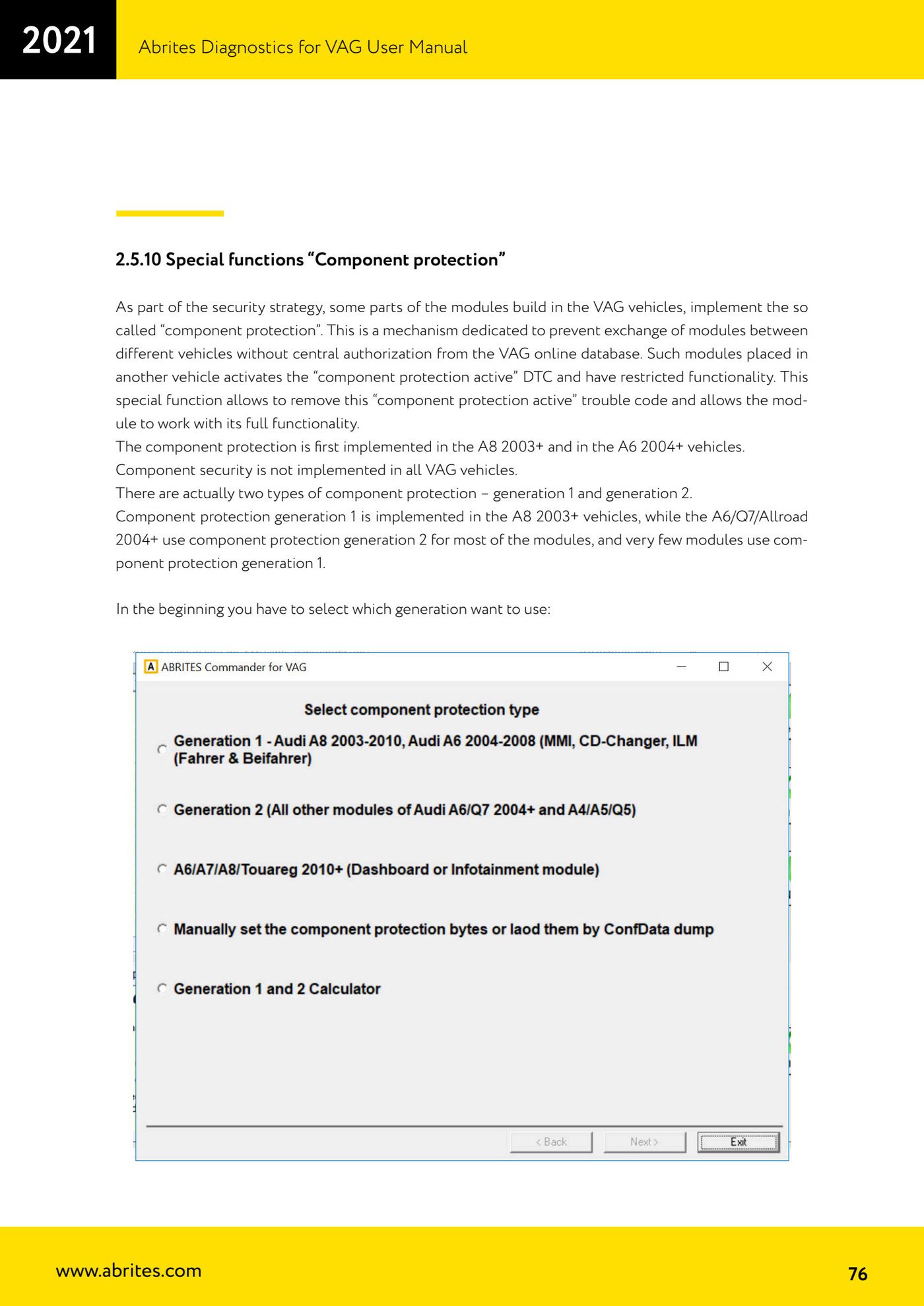

1. Starte die Sonderfunktion "Component protection" und wähle gleich zu Beginn die Generation aus: "Component protection - generation 1".

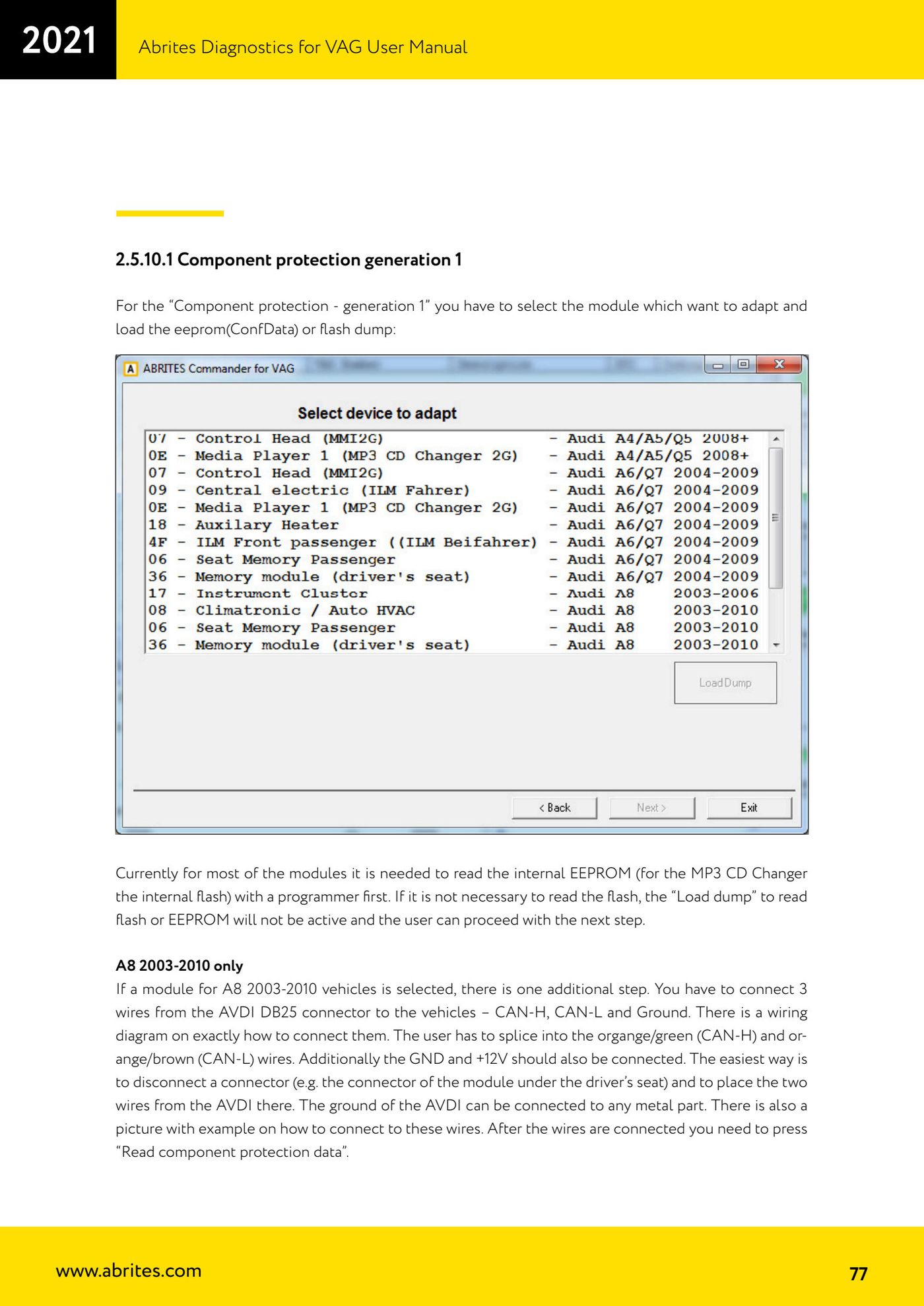

2. Wähle das Modul aus, das du anpassen willst.
3. Bei den meisten Modulen muss zuerst das interne EEPROM mit einem Programmiergerät ausgelesen werden (beim MP3 CD Changer der interne Flash) und die Datei über "Load dump" geladen werden. Ist kein Auslesen erforderlich, ist die Schaltfläche "Load dump" nicht aktiv und es geht direkt mit dem nächsten Schritt weiter.
4. Nur für Module der A8 2003-2010: verbinde 3 Leitungen vom DB25-Stecker des AVDI mit dem Fahrzeug, nämlich CAN-H, CAN-L und Masse, entsprechend dem in der Software gezeigten Anschlussplan.
5. Zapfe die orange/grüne Leitung (CAN-H) und die orange/braune Leitung (CAN-L) an; schließe zusätzlich GND und +12V an. Am einfachsten ist es, einen Stecker abzuziehen (zum Beispiel den des Moduls unter dem Fahrersitz) und dort die beiden Leitungen vom AVDI einzustecken; die Masse des AVDI kann an jedem Metallteil abgegriffen werden.

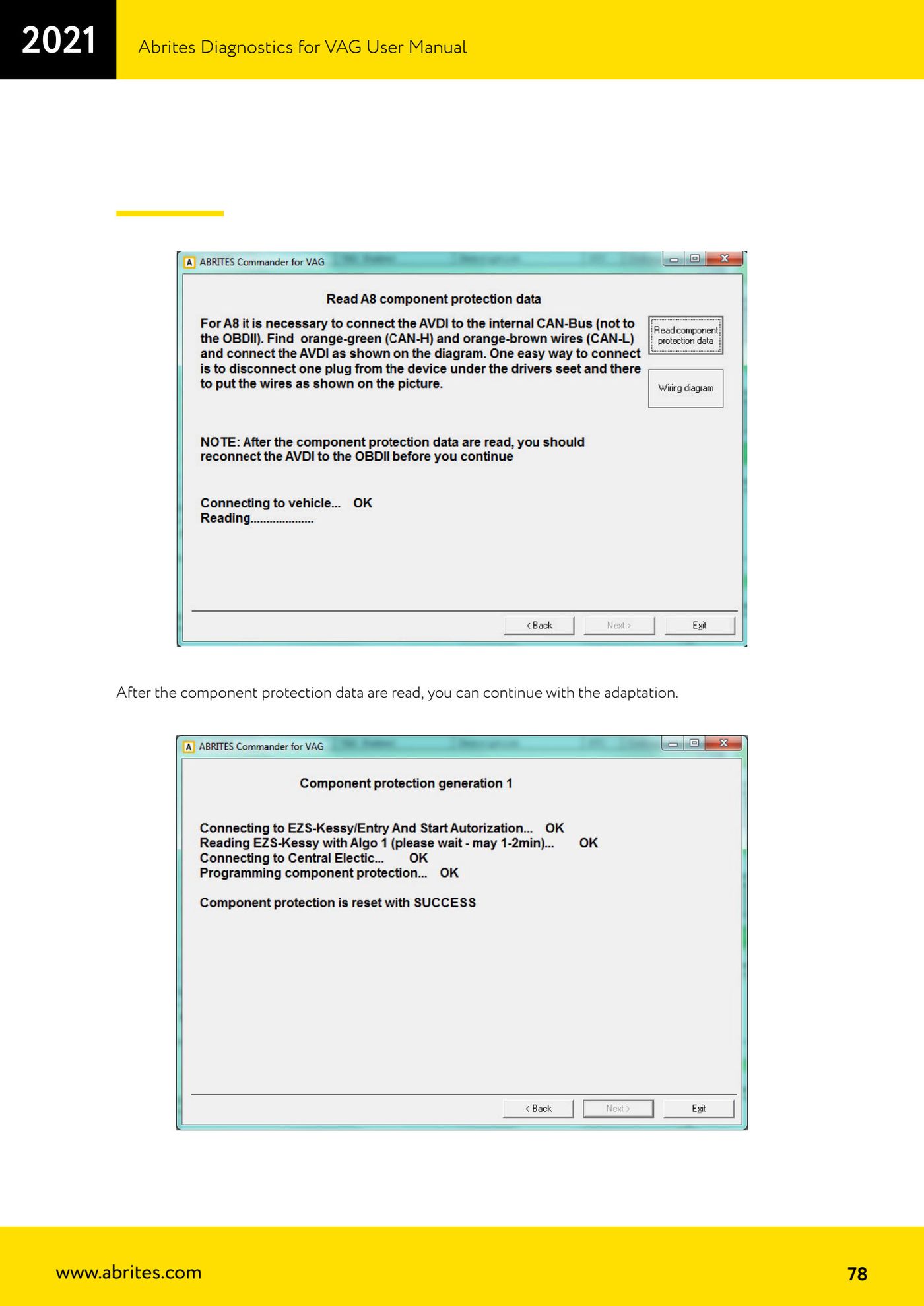

6. Drücke "Read component protection data" und warte das Auslesen ab.
7. Fahre nach abgeschlossenem Auslesen mit der Anpassung des Moduls fort.
