Coding Mitsubishi: Codierung und Fahrgestellnummer (VIN) lesen, sichern und schreiben

Die Funktion "Coding" ermöglicht es, die Codierungswerte des bearbeiteten Moduls zu ändern, die VIN des Fahrzeugs auszulesen und die Codierung als Datei zu sichern, um sie später auf ein anderes Fahrzeug oder ein Austauschmodul zu schreiben. Das ist die Funktion für die Anpassung gebrauchter oder neuer Module, die eine korrekte Codierung und VIN benötigen.

Ablauf

1. AVDI an die OBDII-Buchse anschließen, Zündung auf ON, und sich mit dem zu codierenden Steuergerät verbinden (Doppelklick auf das Modul oder "Connect").

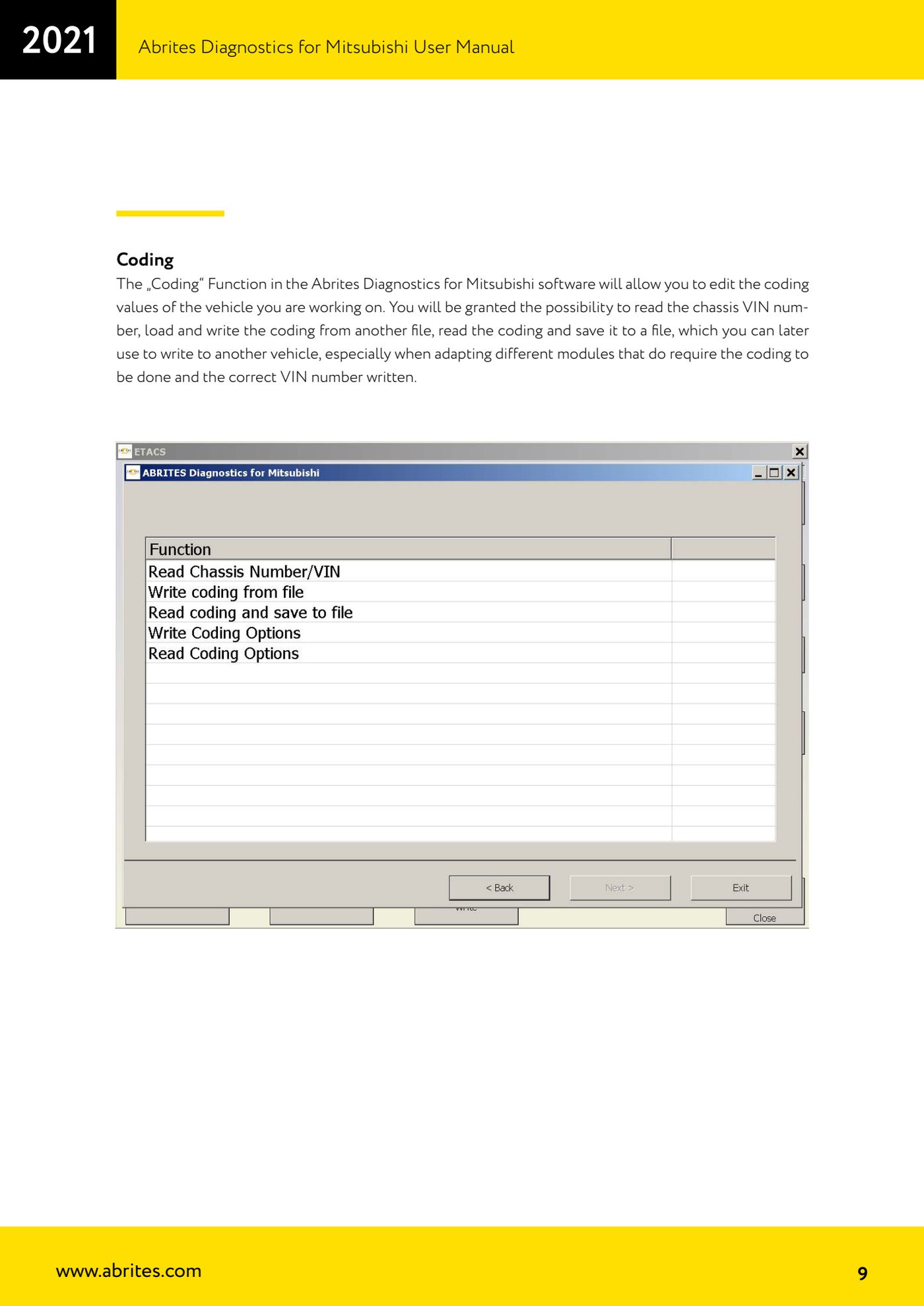

2. Die Funktion "Coding" aus dem Menü des verbundenen Steuergeräts öffnen.
3. Bevor irgendetwas verändert wird, die vorhandene Codierung auslesen und als Datei sichern: das ist der Rückweg, falls etwas nicht stimmt. In den "Read Coding Options" finden sich die für dieses Modul verfügbaren Lesevarianten.
4. Die Fahrgestellnummer (VIN) des Fahrzeugs im selben Fenster auslesen und notieren: sie wird identisch benötigt, wenn ein Austauschmodul angepasst wird.
5. Wird ein Modul aus einem anderen Fahrzeug angepasst, die vom Originalmodul gesicherte Codierungsdatei über die Ladefunktion einspielen, um die korrekte Konfiguration auf das neue Modul zu bringen.

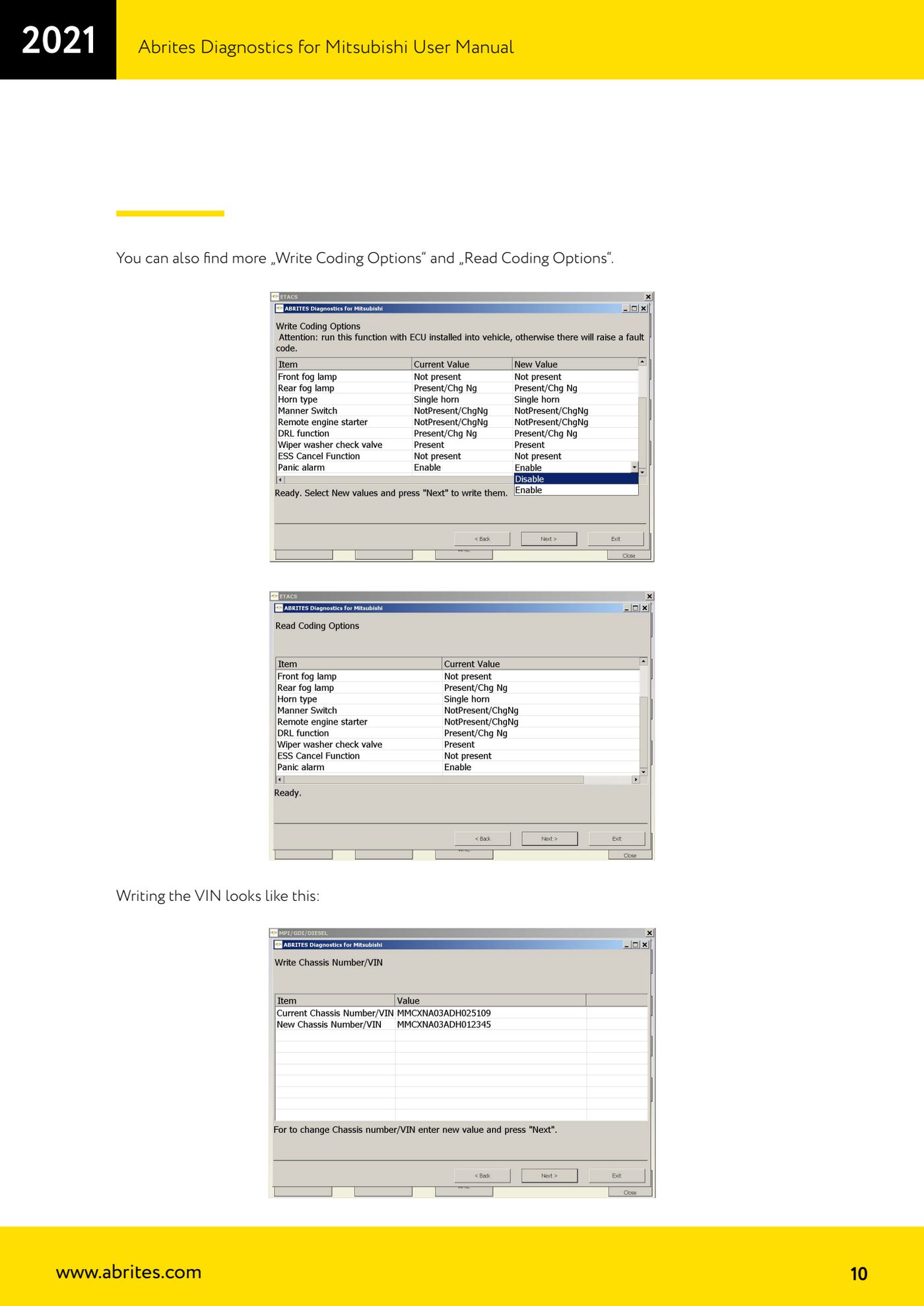

6. Die "Write Coding Options" prüfen, um vor dem Bestätigen die richtige Schreibvariante zu wählen.
7. Zum Schreiben der Fahrgestellnummer das VIN-Schreibfenster öffnen, die vollständige VIN des Fahrzeugs eintragen und den Schreibvorgang bestätigen.
8. Zum Abschluss Codierung und VIN erneut auslesen, um zu prüfen, dass die geschriebenen Werte tatsächlich den erwarteten entsprechen, dann mit "Read DTCs" eine Fehlerauslesung durchführen und die während des Vorgangs erzeugten Codes löschen.

Referenz-Screenshots
